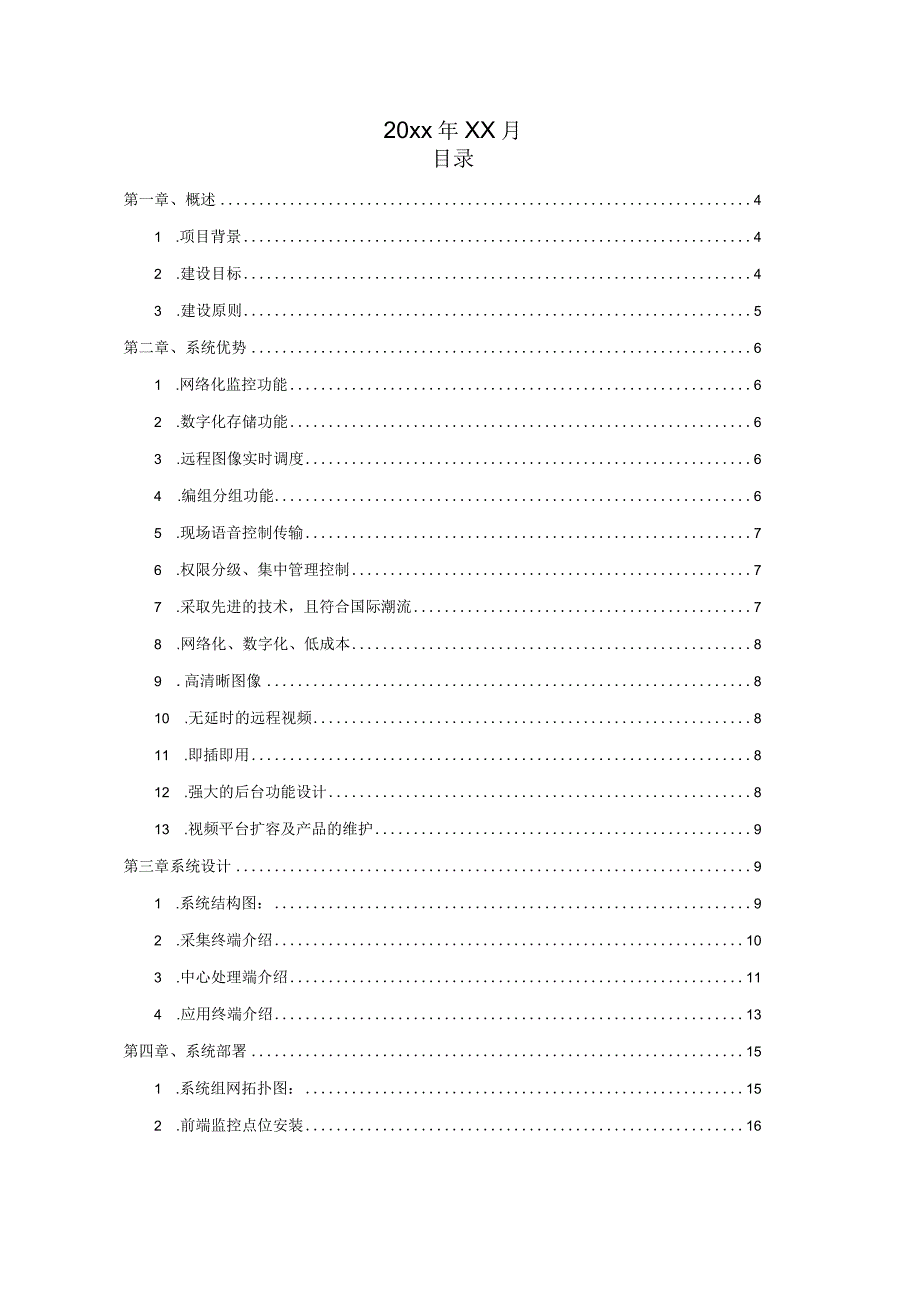

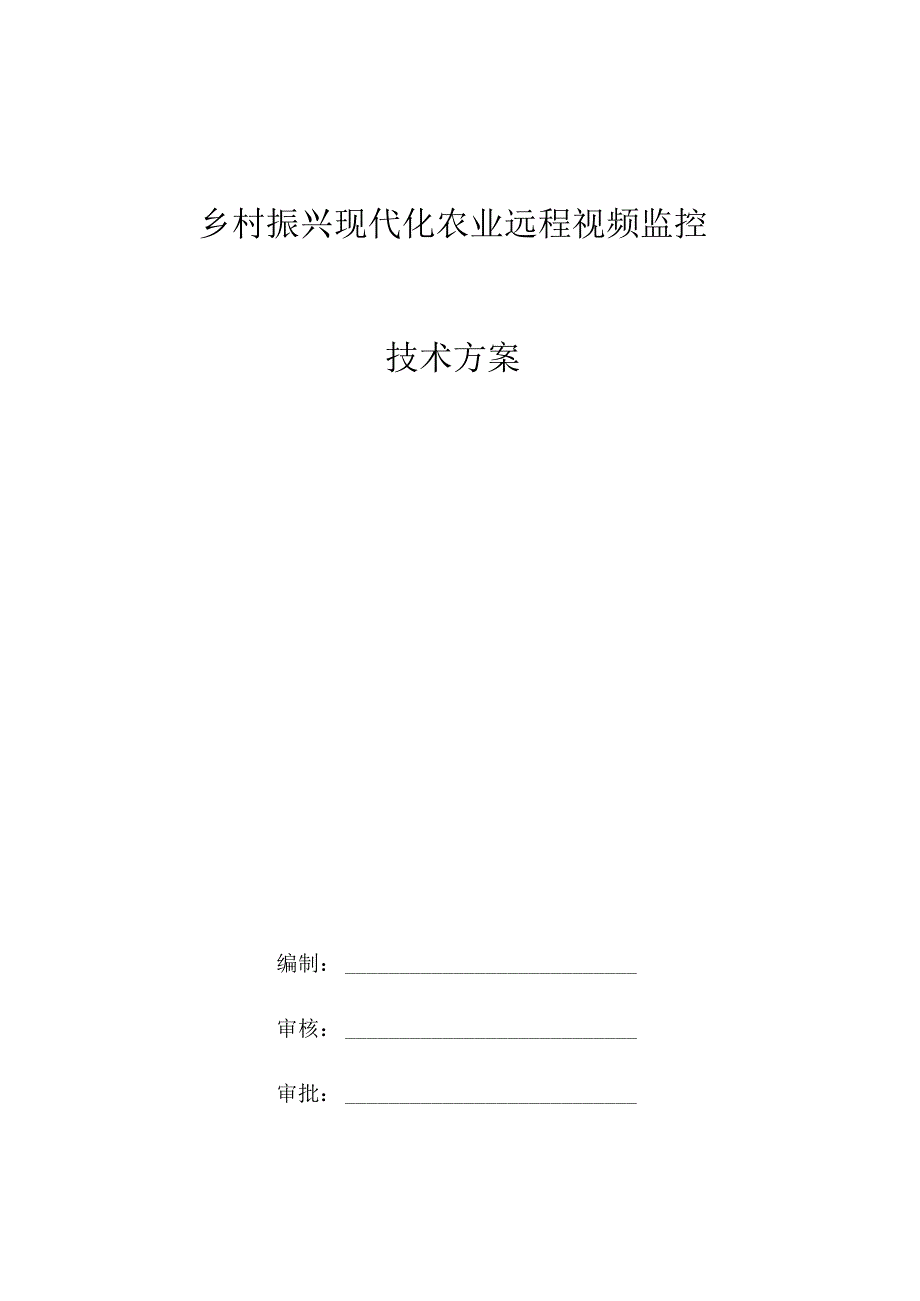

1、乡村振兴现代化农业远程视频监控技术方案编制：审核：审批：20xx年XX月目录第一章、概述41 .项目背景42 .建设目标43 .建设原则5第二章、系统优势61 .网络化监控功能62 .数字化存储功能63 .远程图像实时调度64 .编组分组功能65 .现场语音控制传输76 .权限分级、集中管理控制77 .采取先进的技术，且符合国际潮流78 .网络化、数字化、低成本89 .高清晰图像810 .无延时的远程视频811 .即插即用812 .强大的后台功能设计813 .视频平台扩容及产品的维护9第三章系统设计91 .系统结构图：92 .采集终端介绍103 .中心处理端介绍114 .应用终端介绍13第四章

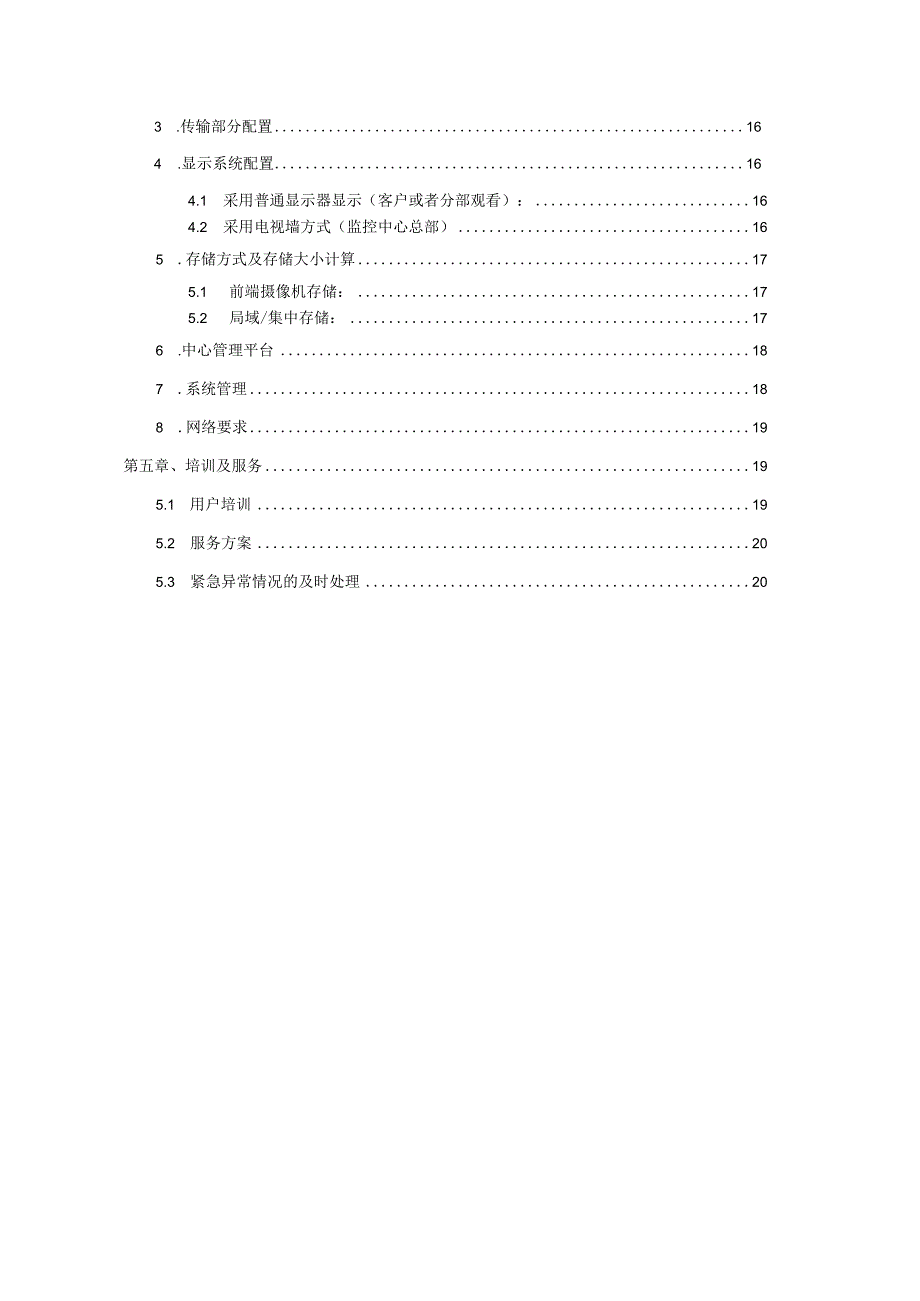

2、、系统部署151 .系统组网拓扑图：152 .前端监控点位安装163 .传输部分配置164 .显示系统配置164.1 采用普通显示器显示（客户或者分部观看）：164.2 采用电视墙方式（监控中心总部）165 .存储方式及存储大小计算175.1 前端摄像机存储：175.2 局域/集中存储：176 .中心管理平台187 .系统管理188 .网络要求19第五章、培训及服务195.1 用户培训195.2 服务方案205.3 紧急异常情况的及时处理20第一章、概述1 .项目背景随着现代化远程视频监控在我国的普及和深化发展，全国农业土地陆续建立和开展远程视频监控方式，管理者需要远程对各个区域现场情况进行监
3、管，此时，现代科技的高速发展可以让远程监管成为一种可能。随着网络通讯技术，图像压缩处理技术以及传输技术的快速发展，使得管理者能够采用最新的通讯和图像处理技术，通过网络传输数字图像，可为实现农业大棚远程视频监控系统提供高效可行的解决方案。传统的安全防范系统是建立高高的围墙、铁栅栏等，如果现场有异常情况发生时，无法及时发现和处理，那么就需要有一套先进、科学、实用、性能稳定可靠的安全防范监控系统来实现监控任务。为了更好的监控区域土地的现场情况，根据管理者的实际监控需要，一般都会在土地周边的周围、出入口、大棚通道、种植区域等重点部位安装网络摄像机。监控系统是将视频图像监控、实时监视、多种画面分割、多画
4、面分割显示、云台镜头控制、远程监控等功能有机结合的新一代监控系统，同时监控主机自动将报警画面记录，做到及时处理。提高了区域管理者的工作效率并能及时处理警情，有效的监管土地现场情况，最大程度的防范各种异常情况的发生，提高处理各种突发事件的反应速度，给区域土地的工作人员提供一个良好的工作环境，从而提高土地区域的整体安全性。成都华迈通信技术有限公司，专注于网络视频监控，提供可选择的系统整合方案、设备以及应用软件。为你提供低成本、最优化的系统解决方案。2 .建设目标XXX农业目前对XX亩土地进行集中监控，分别对管辖区域土地进行实时监控，将发生的所有情况进行纪录，保障该区域土地无无权占用情况发生同时，在
5、意外事件发生时，可以有效的保存现场情况的纪录。1）各领导层管理人员可以对监控的任一位置进行视频监控、监听。2）可控制任意一前端的摄像机进行变焦、旋转等功能。3）对前端所有摄像机进行24小时全天候录像。可将实时情况录像备份。3.建设原则为了满足系统的要求，达到对监控点进行全方位的监控以及对安防信息的及时反应，对相关设备进行集中监控、集中维护和集中管理。网络视频监控系统设计遵循以下原则：(1)标准化；系统软件、硬件均采用标准化设计，提供开放的接口。(2)先进性；系统在国内率先采用平台式管理方式为核心的视频监控系统，采用专用视频压缩芯片，图像清晰，图像采用自主优化的H.264图像压缩方式，视频压缩效
6、率高。标准分辨率640X480像素，最高达1280X720像素，并可自定义。带有音频接口，支持音视频同时传输监控。(3)可靠性；采用实时操作系统和专用的硬件结构，保证系统整体的稳定，尤其适合在无人、少人维护的环境中运行。(4)经济性；系统应用平台式管理模式，可以根据需求选择使用华迈平台、自建平台、虚拟平台等多种方式，大大减少在系统平台方面的投入，具有极高的性价比。使用华迈系统还可以在网络费用上极大的节约成本，一条2MADSL带宽的网络就可以安装1-5太普通摄像机，或者安装1台百万高清摄像机。(5)扩展性;系统采用网络接入方式，在扩展性上面体现出极大的优势。当有网点新增时，可以直接在新增网点“复
7、制”原有模式接入系统，并且增加的监控点位对后端平台不会存在影响。(6)实用性；系统支持用户的网络监控需求，可多用户多画面实时监控、远程控制、集中录像、可连接多种报警设备、报警可定时布防撤防等功能，完全满足用户的监控要求。系统不仅仅是在监控室里面使用，更可以在网络上的电脑、手机上面使用观看。基于网络化平台管理，解决了使用者的地域限制，给领导查看工作带来了极大的便利。（7）灵活性；系统组网灵活，适合在局域网、广域网和无线网络中使用；多个视频监控系统可以作为子系统组成更大的视频监控系统。第二章、系统优势1 .网络化监控功能在监控采集点使用即华迈网络监控产品、管理者可在网内任何一台电脑任何时间和地点输
8、入用户名和密码即可观看权限范围内的实时视频图像。也可随时调用监控采集点的录像存储文件。2 .数字化存储功能根据预先设定的存储时间和方式，监控采集点可以自动完成不间断的滚动式文件存储，也可在设定的指定时间内完成存储动作。方便进行历史信息查询，为相关事件（事实）提供确切证据。3 .远程图像实时调度远程监控台可通过单画面、四画面或多画面功能总揽全局，实时控制监控采集点的开启、信息的存储、查询和调用。4 .编组分组功能远程监控台可通过编组分组功能总揽全局，对各个监控点进行灵活的拖动分组编组，方便管理者集中查看和管理。5 .现场语音控制传输现场环境声音实时监听，点对点远程对讲通话。（需外购音频采集及播放
9、设备）6 .权限分级、集中管理控制集中管理控制所有监控点设备，向不同的管理者提供不同的监控级别和权限。系统监控中心和各分控中心可以对管辖范畴内多个本地和远程监控前端进行实时监控，使用者可依据职务分配不同的掌握权限。依据权限的不同，使用者可在服务网站或客户端上行使不同管理权限。可将各个监控采集点采集的图像文件记录到指定的计算机或服务器上，可以设置不同权限（三级管理级别）账号，例如只允许基层管理人员对自身权限范围内的监控点进行管理，无权查看其他监控点的图像文件信息。系统支持多个用户同时访问一个视频监控点，或一个用户同时访问多个视频监控点，各点之间相互独立，互不干扰；7,采取先进的技术，且符合国际潮
10、流华迈网络视频服务器采纳先进的嵌入式操作系统，设备体积小，视频处置速度快，稳固性高，合适在无人值守的环境中使用。支持互联网或3G移动网络等方式进行联网，并提供.net穿透及路由穿透等独创功能。通过网络，可以远程对系统硬件设备进行软件升级和维护。平台里的硬件设备有主动恢复功能，前端出现电路或网络故障，当电路或网络故障恢复时，整套系统里的软硬件设备可自主启动并连接网络，无需人工干预。采用创新的服务器管理及P2P视频流传输方式，用户操作使用简便，无任何使用障碍，做到了能上网就会使用，极大减轻了对基层管理人员的培训工作。8 .网络化、数字化、低成本华迈视频平台系统采用的TCP/IP协定，终端设备内置H
11、TTP服务器，提供RJ-45以太网接口，利用现成的计算机网络环境即能架设在局域网、广域网、INTERNET和无线网络之上，无需另行铺设视频线缆，节俭了铺设长距离线缆的成本。由华迈网络监控设备构架的安防解决方案里不需要增加专业的监控显示设备，使用普通计算机进行监控录像即可。将监控设备和计算机合二为一，降低设备采购成木。需要浏览视频图像时，无论是使用手机网络还是固话宽带网络，均能自由访问并管理远程监控点。9 .高清晰图像华迈网络监控设备采取H.264图像编码压缩技术，图像清晰度高，即使是在低带宽情况下依然可实现高质量视频图像传输。10 .无延时的远程视频视频传输延迟极低，正常网络环境下视频传输延迟
12、仅1秒左右。11 .即插即用华迈网络监控设备一台单机即是一套完整的远程视频解决方案，具备传统监控实现远程视频的所有部件和功能。华迈通信自行开发全部的软硬件系统，将用户的使用难度降到最低，人人均可使用。只需插上网线、接通电源即可通过网站或客户端查看远程视频图像。12 .强大的后台功能设计平台具备远程联网监控的所有功能，包括远程图像实时监看、远程调看录像资料、远程遥控云台镜头、远程报警接收，还可通过网络对各网点摄像机的基本参数进行设置；提供录像、手动录像和报警录像三种录像模式，具备异地分布式录像存储功能，录像帧速可调节。13 .视频平台扩容及产品的维护通过使用华迈网络监控设备和华迈专用视频管理软件
13、，极大地简化了监控系统中可能涉及的设备种类和数量，它完全代替了传统安防监控系统中的视频矩阵、切换器、画面分割器、字符叠加器等需要紧密配合才能使目标功能实现的设备。不仅大大降低了整个系统建设的成本，还大大减少了调试设备的施工周期。同时由于减少了设备的使用环节和种类，有效提高整套系统的稳定性和可靠性，极大的降低了后期维护设备的难度。产品维护更加简单。软件问题成都华迈通信提供设备远程维护的技术支持，成都华迈通信的硬件产品严格执行国家电子产品保修标准。第三章系统设计1 .系统结构图:华迈千里眼远程视频监控系统从图上可以看出分为三块: 采集终端 中心处理端 应用终端2 .采集终端介绍本方案使用的IPC终
14、端及视频服务器采用华迈通信技术有限公司独立研发具有完全自主知识产权的新一代创新远程网络视频监控产品。该产品为用户提供了一种组网便捷、使用便利的低成本基于互联网传输的远程视频管理方案。 网络远程监控通过网络，登录平台WWW,即可实现远程视频管理、展示等功能；同时支持客户端及手机查看。 图像分屏查看支持多画面图像同屏显示及多画面切换。 红外夜视功能支持红外夜视功能，枪机产品支持30m50m,红外高速球可达到120m。 支持多用户、多设备浏览管理一台摄像机支持多名用户同时在线浏览；一个帐户可绑定、管理多台摄像机。 H.264压缩格式，视频流畅、清晰采用H.264MainProfileQlevel3压
15、缩算法，独立研发优化编码算法，低带宽也能传输流畅视频；最低带宽占用仅8K,最高分辨率达到720P；可根据网络实际带宽，动态调节画面质量。 移动视频监测及报警支持关键区域的移动视频监测、关键区域遮挡报警，可支持外接报警设备。可直接发送图片或报警信息到指定的邮箱、手机。 远程云台控制，使用场景设置远程控制云台，视角更广；多个场景选择，实用性更强。 双向语音交流传输能同时传输音视频资料，可以大大方便远程管理。通过摄像机本身语音对讲功能，即可实现远程语音、监听。也可外接音频设备，增强语音、监听效果。 产品即插即用，使用便捷插上网线，接通电源即可完成产品安装；只要有网络的地方就能监控，可以轻易传输到互联网的任意区域；不借助第三方软件，使用IE浏览器即可管理； 定时录制，图像抓拍、开机自录、断电续传支持工作日定时录制及图片抓拍，支持SD卡及本地保存。 录像功能提供计划录像、手动录像和报警录像三种录像模式，录像帧速可调节。具备异地分布式录像存储功能；3.中心处理端介绍监管系统的核心，承担集中监管功能，对视频信
