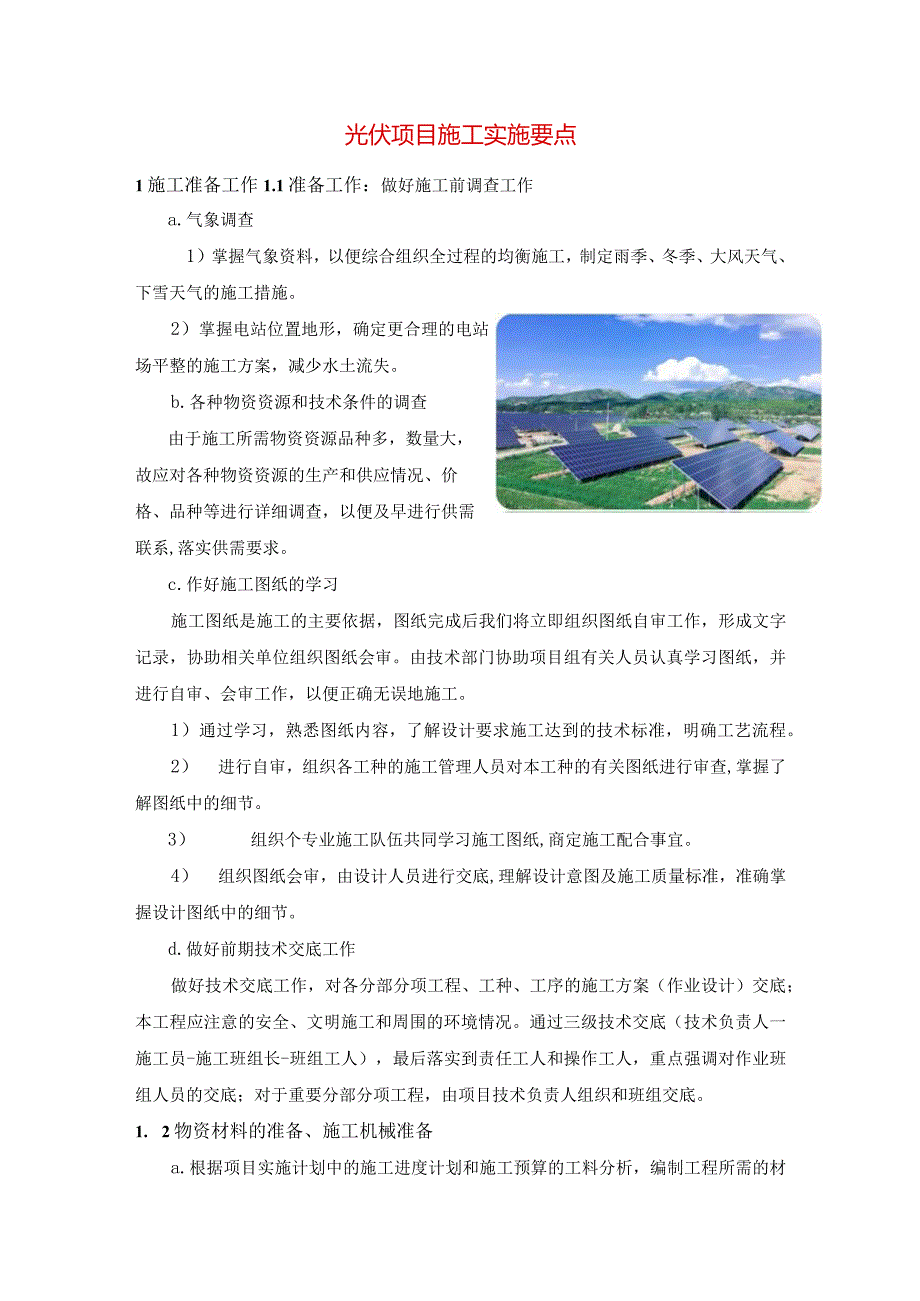

1、光伏项目施工实施要点1施工准备工作1.1准备工作：做好施工前调查工作a.气象调查1）掌握气象资料，以便综合组织全过程的均衡施工，制定雨季、冬季、大风天气、下雪天气的施工措施。2）掌握电站位置地形，确定更合理的电站场平整的施工方案，减少水土流失。b.各种物资资源和技术条件的调查由于施工所需物资资源品种多，数量大，故应对各种物资资源的生产和供应情况、价格、品种等进行详细调查，以便及早进行供需联系,落实供需要求。c.作好施工图纸的学习施工图纸是施工的主要依据，图纸完成后我们将立即组织图纸自审工作，形成文字记录，协助相关单位组织图纸会审。由技术部门协助项目组有关人员认真学习图纸，并进行自审、会审工作，
2、以便正确无误地施工。1）通过学习，熟悉图纸内容，了解设计要求施工达到的技术标准，明确工艺流程。2） 进行自审，组织各工种的施工管理人员对本工种的有关图纸进行审查,掌握了解图纸中的细节。3） 组织个专业施工队伍共同学习施工图纸,商定施工配合事宜。4） 组织图纸会审，由设计人员进行交底,理解设计意图及施工质量标准，准确掌握设计图纸中的细节。d.做好前期技术交底工作做好技术交底工作，对各分部分项工程、工种、工序的施工方案（作业设计）交底；本工程应注意的安全、文明施工和周围的环境情况。通过三级技术交底（技术负责人一施工员-施工班组长-班组工人），最后落实到责任工人和操作工人，重点强调对作业班组人员的交

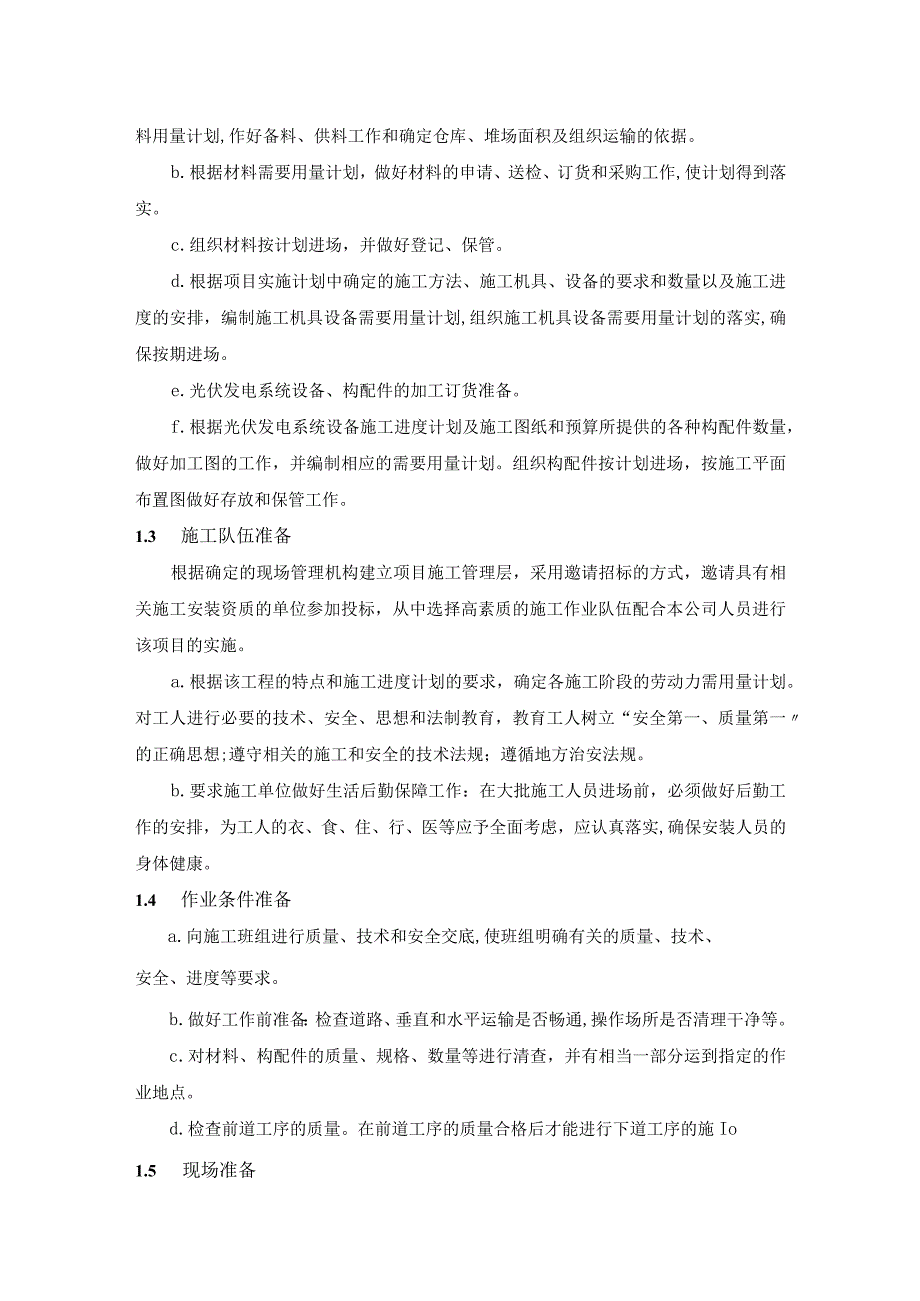

3、底；对于重要分部分项工程，由项目技术负责人组织和班组交底。1. 2物资材料的准备、施工机械准备a.根据项目实施计划中的施工进度计划和施工预算的工料分析，编制工程所需的材料用量计划,作好备料、供料工作和确定仓库、堆场面积及组织运输的依据。b.根据材料需要用量计划，做好材料的申请、送检、订货和采购工作,使计划得到落实。c.组织材料按计划进场，并做好登记、保管。d.根据项目实施计划中确定的施工方法、施工机具、设备的要求和数量以及施工进度的安排，编制施工机具设备需要用量计划,组织施工机具设备需要用量计划的落实,确保按期进场。e.光伏发电系统设备、构配件的加工订货准备。f.根据光伏发电系统设备施工进度计
4、划及施工图纸和预算所提供的各种构配件数量，做好加工图的工作，并编制相应的需要用量计划。组织构配件按计划进场，按施工平面布置图做好存放和保管工作。1.3 施工队伍准备根据确定的现场管理机构建立项目施工管理层，采用邀请招标的方式，邀请具有相关施工安装资质的单位参加投标，从中选择高素质的施工作业队伍配合本公司人员进行该项目的实施。a.根据该工程的特点和施工进度计划的要求，确定各施工阶段的劳动力需用量计划。对工人进行必要的技术、安全、思想和法制教育，教育工人树立“安全第一、质量第一的正确思想;遵守相关的施工和安全的技术法规；遵循地方治安法规。b.要求施工单位做好生活后勤保障工作：在大批施工人员进场前，

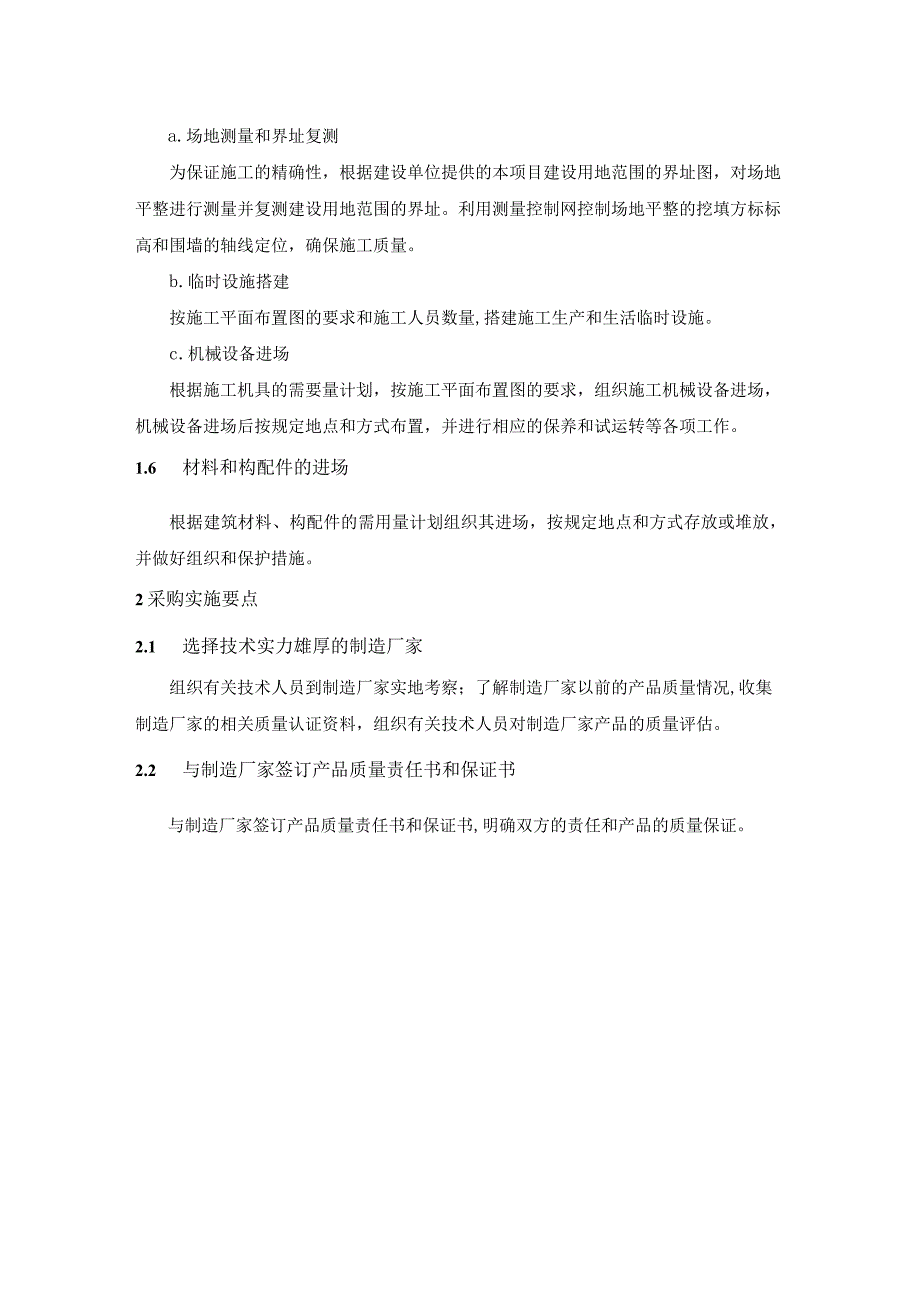

5、必须做好后勤工作的安排，为工人的衣、食、住、行、医等应予全面考虑，应认真落实,确保安装人员的身体健康。1.4 作业条件准备a.向施工班组进行质量、技术和安全交底,使班组明确有关的质量、技术、安全、进度等要求。b.做好工作前准备：检查道路、垂直和水平运输是否畅通,操作场所是否清理干净等。c.对材料、构配件的质量、规格、数量等进行清查，并有相当一部分运到指定的作业地点。d.检查前道工序的质量。在前道工序的质量合格后才能进行下道工序的施Io1.5 现场准备a.场地测量和界址复测为保证施工的精确性，根据建设单位提供的本项目建设用地范围的界址图，对场地平整进行测量并复测建设用地范围的界址。利用测量控制网
6、控制场地平整的挖填方标标高和围墙的轴线定位，确保施工质量。b.临时设施搭建按施工平面布置图的要求和施工人员数量,搭建施工生产和生活临时设施。c.机械设备进场根据施工机具的需要量计划，按施工平面布置图的要求，组织施工机械设备进场，机械设备进场后按规定地点和方式布置，并进行相应的保养和试运转等各项工作。1.6 材料和构配件的进场根据建筑材料、构配件的需用量计划组织其进场，按规定地点和方式存放或堆放，并做好组织和保护措施。2采购实施要点2.1 选择技术实力雄厚的制造厂家组织有关技术人员到制造厂家实地考察；了解制造厂家以前的产品质量情况,收集制造厂家的相关质量认证资料，组织有关技术人员对制造厂家产品的
7、质量评估。2.2 与制造厂家签订产品质量责任书和保证书与制造厂家签订产品质量责任书和保证书,明确双方的责任和产品的质量保证。2.3 对制造过程的质量实行全程监控派驻专.业的工程师到制造厂家，对制造过程的每个环节进行全程质量监控。2.4 产品出厂前严格的质量检验派驻质量检验师到制造厂家，监控产品出厂前质量检验情况，并由我公司组织对产品抽查检验，抽查合格才批准运至施工现场。3施工实施要点3.1 总体工程施工程序场内道路排水沟施工开关站箱变基础施工电站场地平整施工土建工程施工准备工作3.2 土建工程主要施工方案3.2.1场地平整施工方案土方开挖前，应根据施工图施工确定场地位置和定位控制线（桩）、标准
8、水平桩及场地沿灰线.夜间施工时,应有足够的照明设施；在危险地段应设置明显标志,并要合理安排开挖顺序，防止错挖或超挖。在机械施工无法作业的部位和修整边坡坡度等，均应配备人工进行。填土前，应将基土上的洞穴或基层表面上的树根、垃圾等杂物都处理完毕，清理干净。a.工艺流程挖土:b.施工方法1）施工前应根据核对无误的控制桩和水准点,完成测量放线工作。布设好现场方格网格;并根据图纸算出的挖、填的土方量，制定土方平衡,调配计划，编制施工方案.2）对定位标准桩。标准水准点等,挖运土时要留余地不得碰撞,等验收完开挖土方量后在平整。3）应经常测量和校核其平面位置、水平标高和坡度是否符合设计要求。定位标准桩也应复测
9、和检查是否正确。如现场地面标高和图纸设计标高误差较大时,必须及时报总承建单位施工管理人员到现场处理。4）施工人员必须遵守各自岗位的机械操作规程和土石施工机械及运输的安全操作规范。c.土建相关的质量标准及检查方法1）土方开挖工程质量标准和检查验收方法类别序号检查项目质量标准单位检查验收方法及器具主控项目1基底土性应符合设计要求观察检查及检查试验记录2边坡、表面坡度应符合设计要求和现行有关观察或坡度尺检查标准的规定柱基、基坑、基槽O503标高偏差挖方场地平整人工30mm水准仪检查机械50管沟050地（路）面基层0504长度、宽度（由设计中心线向两边ft）偏差柱基、基坑、基槽+20050+30010
10、0mm经纬仪和钢尺挖方场地平整人工机械+500150管沟+1000一般项目1表面平整度柱基、基坑、基槽20mm2m靠尺和楔形塞尺检查挖方场地平整人工20机械50管沟20地（路）面基层20注：地（路）面基层的偏差只适用于直接在挖、填方上做地（路）面的基层。2. 土方回填工程质量标准和检查验收方法类别序号检查项目质量标准单位检查验收方法及器具1基底处理必须符合设计要求和现行有关标准的规定观察检查及检查施工记录控项目2分层压实系数必须符合设计要求检查试验记录3边坡坡度应符合设计要求和现行有关标准及施工技术措施规定观察或坡度尺检查4标高偏差柱基、基坑、基槽050mm水准仪检查场地平整人工30机械+50
11、管沟O50地（路）面基层O50一般项目1回填土料应符合设计要求观察检查或取样试验2分层厚度及含水量应符合设计要求观察检查及检查试验记录柱基、基坑、基槽203表面平整度挖方场地平整人工20mm2m靠尺和楔形塞尺检查机械30管沟20地（路）面基层203. 3主要电气安装工程主要设备安装方案4. 3.1系统总体安装工艺流程根据本光伏发电系统项目安装主要分为发电设备安装，电气二次安装，电缆设备安装四个部分。这四个项目可分开进行组织施工，为加速安装进度电气二次设备安装中的部分设备可同时进行安装。5. 3.2发电设备安装方案a.平单轴光伏支架安装1）机具准备：经纬仪1部、水平仪1部、水平尺3把、尼龙小线8
12、00米、记号笔10只、铅笔10支、30Onml长直尺3只、需要的各型扳手、叉车等等。理础和理埋栓纹 清基面清预螺螺查有栓拧度作记 检所螺的紧并标3）安装方案安装基础预埋螺栓上的螺母螺母安装高度高于基础面约50mm,最低不小于30mmo采水平仪测量螺母高 度，使同一平单轴系统的所有螺母同一高度。同一基础预埋螺栓上的螺母只测量 一个，其他螺母可用水平尺校核与测量的螺母一样的高度。安装支架安装支架前定立柱水平线线，将支架安装于管桩上面,拧上紧固螺母，不要 紧拧，螺母松拧能稳住支架即可，等调整完成后才紧拧。组件安装面钢楝条安装本安装程序是安装光伏支架的关键程序，是决定能否顺利安装光伏组件的前2）工艺流
13、程提条件。将组件安装面钢楝条安装于钢斜梁上,先套上螺栓和螺母,然后用三角标尺校正同一组件安装面的上下钢楝条的组件安装孔调整为直角，在拧紧螺栓。检查所有螺栓的拧紧度作为标记光伏阵列支架安装完成后必须检查所有螺栓的拧紧度，逐根螺栓检查完成后,逐根在螺栓与螺母的交接处作标记,标记采用红色的油性记号笔。4）质量要求光伏阵列支架表面应平整，固定太阳能板的钢面必须调整在同一平面；各组件安装孔应对整齐并成一条直线、上下安装孔成直角；倾角必须符合设计要求；构件连接螺栓必须加防松垫片并拧紧。阵列全长的直角度误差在正负5mm以内。5）光伏发电项目施工（支架）分项工程质量验收记录检验项目合格质量标准检验方法检验记录
