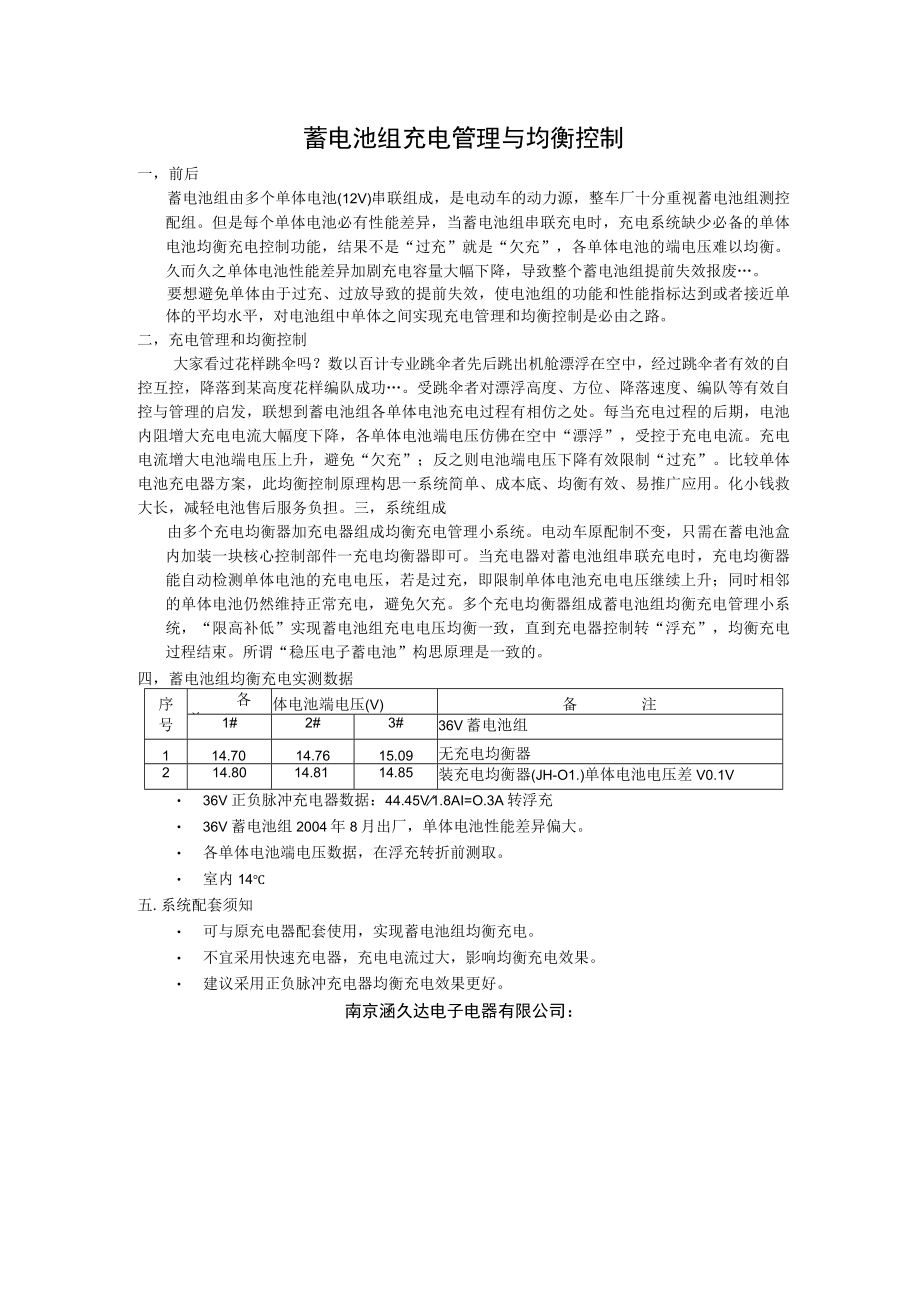

蓄电池组充电管理与均衡控制.docx

上传人:p** 文档编号:88187 上传时间:2022-12-20 格式:DOCX 页数:1 大小:17.14KB
下载 相关 举报
蓄电池组充电管理与均衡控制.docx_第1页
第1页 / 共1页
亲,该文档总共1页,全部预览完了,如果喜欢就下载吧!
资源描述

《蓄电池组充电管理与均衡控制.docx》由会员分享,可在线阅读,更多相关《蓄电池组充电管理与均衡控制.docx(1页珍藏版)》请在第壹文秘上搜索。

1、蓄电池组充电管理与均衡控制一,前后蓄电池组由多个单体电池(12V)串联组成,是电动车的动力源,整车厂十分重视蓄电池组测控配组。但是每个单体电池必有性能差异,当蓄电池组串联充电时,充电系统缺少必备的单体电池均衡充电控制功能,结果不是“过充”就是“欠充”,各单体电池的端电压难以均衡。久而久之单体电池性能差异加剧充电容量大幅下降,导致整个蓄电池组提前失效报废。要想避免单体由于过充、过放导致的提前失效,使电池组的功能和性能指标达到或者接近单体的平均水平,对电池组中单体之间实现充电管理和均衡控制是必由之路。二,充电管理和均衡控制大家看过花样跳伞吗?数以百计专业跳伞者先后跳出机舱漂浮在空中,经过跳伞者有效

2、的自控互控,降落到某高度花样编队成功。受跳伞者对漂浮高度、方位、降落速度、编队等有效自控与管理的启发,联想到蓄电池组各单体电池充电过程有相仿之处。每当充电过程的后期,电池内阻增大充电电流大幅度下降,各单体电池端电压仿佛在空中“漂浮”,受控于充电电流。充电电流增大电池端电压上升,避免“欠充”;反之则电池端电压下降有效限制“过充”。比较单体电池充电器方案,此均衡控制原理构思一系统简单、成本底、均衡有效、易推广应用。化小钱救大长,减轻电池售后服务负担。三,系统组成由多个充电均衡器加充电器组成均衡充电管理小系统。电动车原配制不变,只需在蓄电池盒内加装一块核心控制部件一充电均衡器即可。当充电器对蓄电池组

3、串联充电时,充电均衡器能自动检测单体电池的充电电压,若是过充,即限制单体电池充电电压继续上升;同时相邻的单体电池仍然维持正常充电,避免欠充。多个充电均衡器组成蓄电池组均衡充电管理小系统,“限高补低”实现蓄电池组充电电压均衡一致,直到充电器控制转“浮充”,均衡充电过程结束。所谓“稳压电子蓄电池”构思原理是一致的。四,蓄电池组均衡充电实测数据序各单,体电池端电压(V)备注号1#2#3#36V蓄电池组114.7014.7615.09无充电均衡器214.8014.8114.85装充电均衡器(JH-O1.)单体电池电压差V0.1V 36V正负脉冲充电器数据:44.45V1.8AI=O.3A转浮充 36V蓄电池组2004年8月出厂,单体电池性能差异偏大。 各单体电池端电压数据,在浮充转折前测取。 室内14五.系统配套须知 可与原充电器配套使用,实现蓄电池组均衡充电。 不宜采用快速充电器,充电电流过大,影响均衡充电效果。 建议采用正负脉冲充电器均衡充电效果更好。南京涵久达电子电器有限公司:
