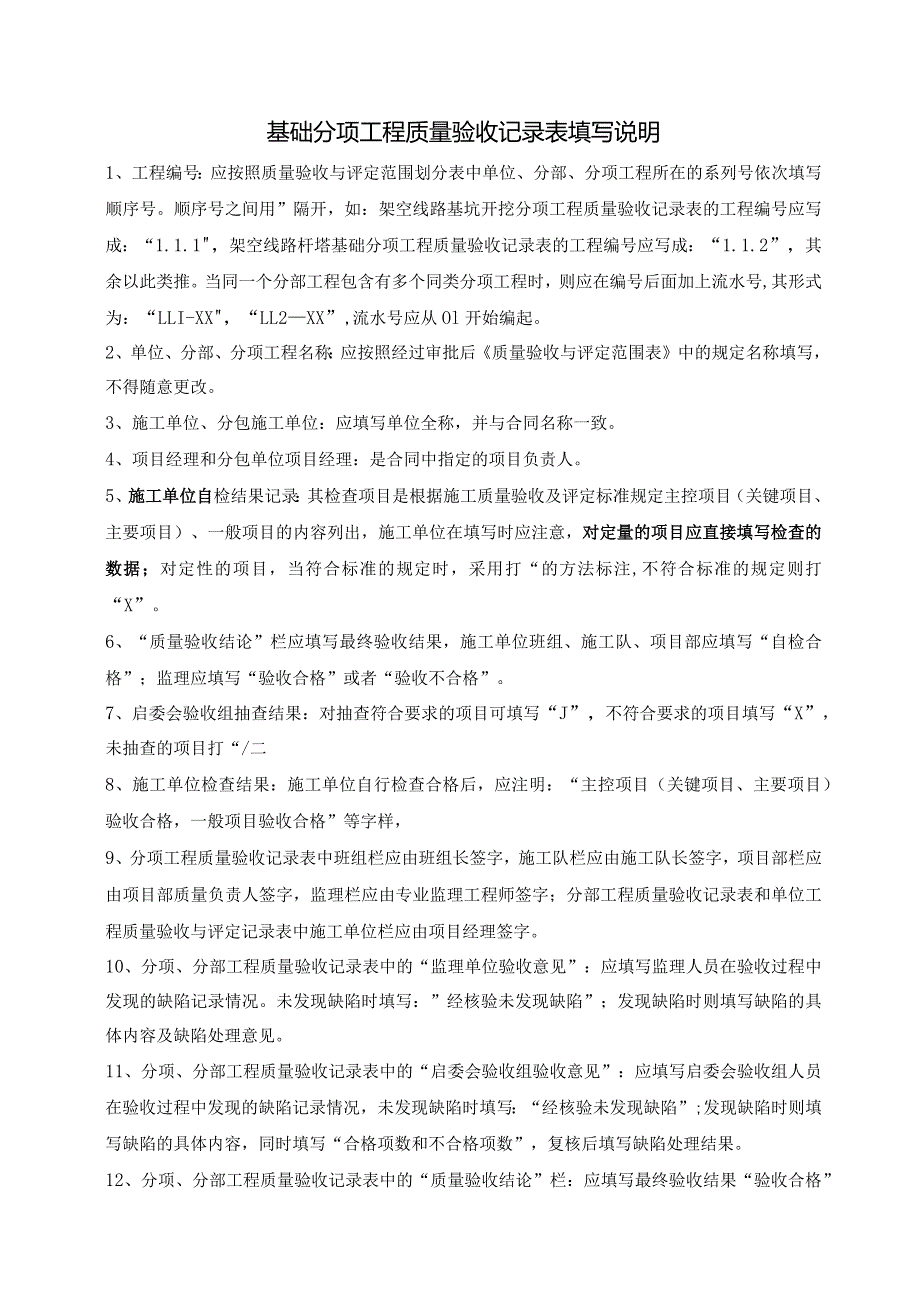

1、基础分项工程质量验收记录表填写说明1、工程编号：应按照质量验收与评定范围划分表中单位、分部、分项工程所在的系列号依次填写顺序号。顺序号之间用”隔开，如：架空线路基坑开挖分项工程质量验收记录表的工程编号应写成：“1.1.1，架空线路杆塔基础分项工程质量验收记录表的工程编号应写成：“1.1.2”，其余以此类推。当同一个分部工程包含有多个同类分项工程时，则应在编号后面加上流水号,其形式为：“LLI-XX，“LL2XX”,流水号应从Ol开始编起。2、单位、分部、分项工程名称：应按照经过审批后质量验收与评定范围表中的规定名称填写，不得随意更改。3、施工单位、分包施工单位：应填写单位全称，并与合同名称一致
2、。4、项目经理和分包单位项目经理：是合同中指定的项目负责人。5、施工单位自检结果记录：其检查项目是根据施工质量验收及评定标准规定主控项目（关键项目、主要项目）、一般项目的内容列出，施工单位在填写时应注意，对定量的项目应直接填写检查的数据；对定性的项目，当符合标准的规定时，采用打“的方法标注,不符合标准的规定则打“X”。6、“质量验收结论”栏应填写最终验收结果，施工单位班组、施工队、项目部应填写“自检合格”；监理应填写“验收合格”或者“验收不合格”。7、启委会验收组抽查结果：对抽查符合要求的项目可填写“J”，不符合要求的项目填写“X”，未抽查的项目打“/二8、施工单位检查结果：施工单位自行检查合
3、格后，应注明：“主控项目（关键项目、主要项目）验收合格，一般项目验收合格”等字样，9、分项工程质量验收记录表中班组栏应由班组长签字，施工队栏应由施工队长签字，项目部栏应由项目部质量负责人签字，监理栏应由专业监理工程师签字；分部工程质量验收记录表和单位工程质量验收与评定记录表中施工单位栏应由项目经理签字。10、分项、分部工程质量验收记录表中的“监理单位验收意见”：应填写监理人员在验收过程中发现的缺陷记录情况。未发现缺陷时填写：”经核验未发现缺陷”；发现缺陷时则填写缺陷的具体内容及缺陷处理意见。11、分项、分部工程质量验收记录表中的“启委会验收组验收意见”：应填写启委会验收组人员在验收过程中发现的

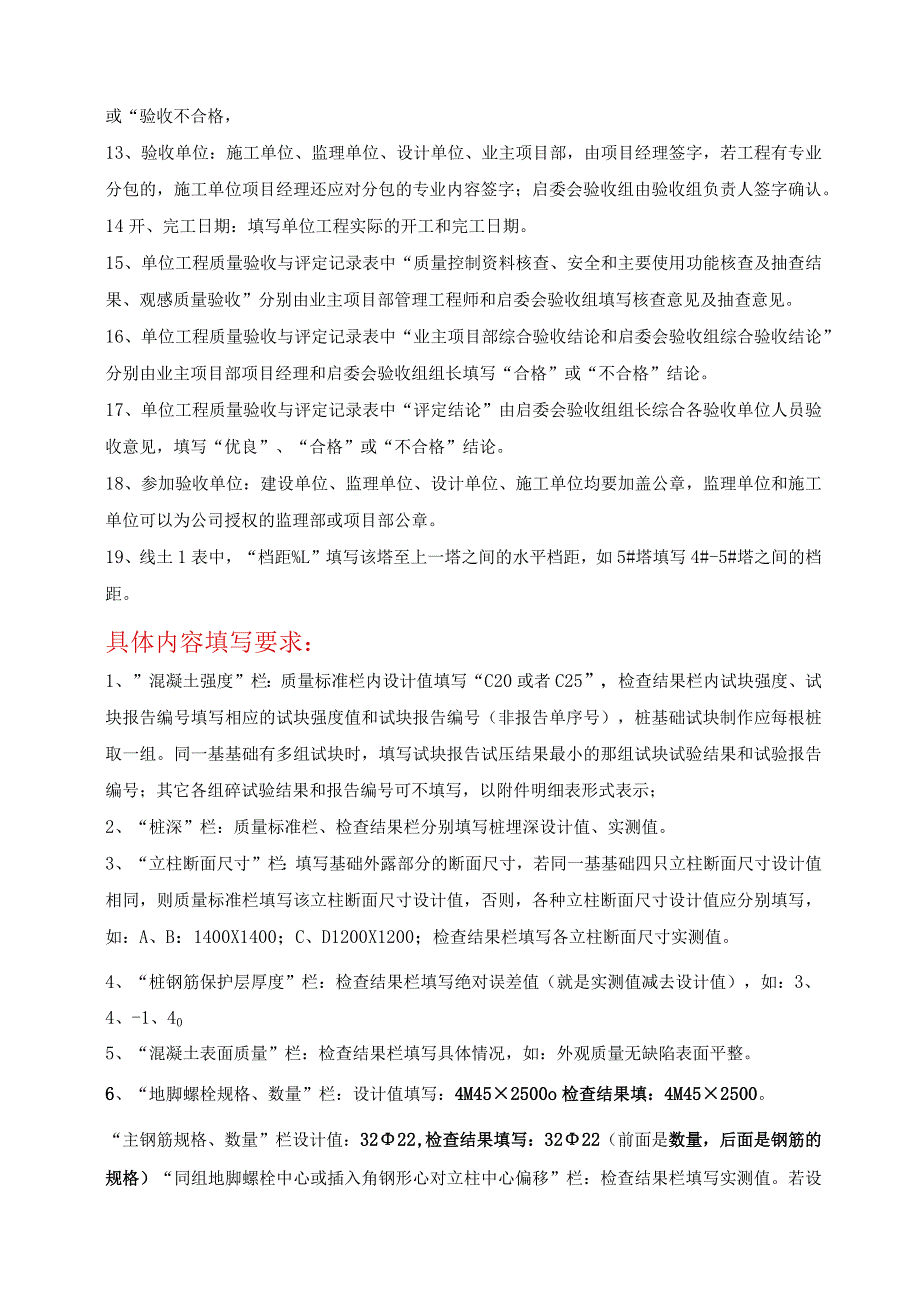

4、缺陷记录情况，未发现缺陷时填写：“经核验未发现缺陷”;发现缺陷时则填写缺陷的具体内容，同时填写“合格项数和不合格项数”，复核后填写缺陷处理结果。12、分项、分部工程质量验收记录表中的“质量验收结论”栏：应填写最终验收结果“验收合格”或“验收不合格，13、验收单位：施工单位、监理单位、设计单位、业主项目部，由项目经理签字，若工程有专业分包的，施工单位项目经理还应对分包的专业内容签字；启委会验收组由验收组负责人签字确认。14开、完工日期：填写单位工程实际的开工和完工日期。15、单位工程质量验收与评定记录表中“质量控制资料核查、安全和主要使用功能核查及抽查结果、观感质量验收”分别由业主项目部管理工程
5、师和启委会验收组填写核查意见及抽查意见。16、单位工程质量验收与评定记录表中“业主项目部综合验收结论和启委会验收组综合验收结论”分别由业主项目部项目经理和启委会验收组组长填写“合格”或“不合格”结论。17、单位工程质量验收与评定记录表中“评定结论”由启委会验收组组长综合各验收单位人员验收意见，填写“优良”、“合格”或“不合格”结论。18、参加验收单位：建设单位、监理单位、设计单位、施工单位均要加盖公章，监理单位和施工单位可以为公司授权的监理部或项目部公章。19、线土1表中，“档距%L”填写该塔至上一塔之间的水平档距，如5#塔填写4#-5#塔之间的档距。具体内容填写要求：1、”混凝土强度”栏：质
6、量标准栏内设计值填写“C20或者C25”，检查结果栏内试块强度、试块报告编号填写相应的试块强度值和试块报告编号（非报告单序号），桩基础试块制作应每根桩取一组。同一基基础有多组试块时，填写试块报告试压结果最小的那组试块试验结果和试验报告编号；其它各组碎试验结果和报告编号可不填写，以附件明细表形式表示；2、“桩深”栏：质量标准栏、检查结果栏分别填写桩埋深设计值、实测值。3、“立柱断面尺寸”栏：填写基础外露部分的断面尺寸，若同一基基础四只立柱断面尺寸设计值相同，则质量标准栏填写该立柱断面尺寸设计值，否则，各种立柱断面尺寸设计值应分别填写，如：A、B：1400X1400；C、D1200X1200；检查

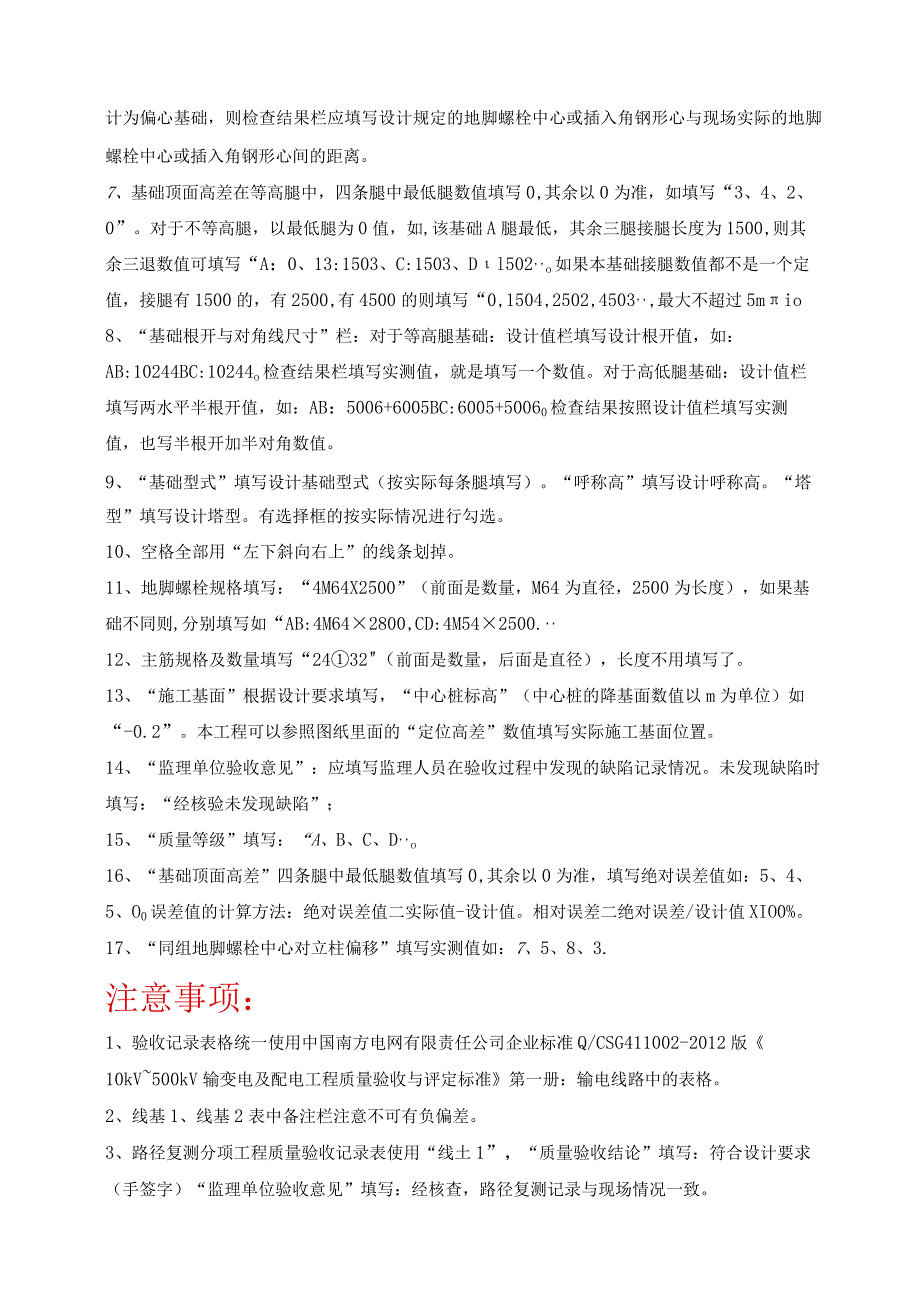

7、结果栏填写各立柱断面尺寸实测值。4、“桩钢筋保护层厚度”栏：检查结果栏填写绝对误差值（就是实测值减去设计值），如：3、4、-1、405、“混凝土表面质量”栏：检查结果栏填写具体情况，如：外观质量无缺陷表面平整。6、“地脚螺栓规格、数量”栏：设计值填写：4M452500o检查结果填：4M452500。“主钢筋规格、数量”栏设计值：3222,检查结果填写：3222（前面是数量，后面是钢筋的规格）“同组地脚螺栓中心或插入角钢形心对立柱中心偏移”栏：检查结果栏填写实测值。若设计为偏心基础，则检查结果栏应填写设计规定的地脚螺栓中心或插入角钢形心与现场实际的地脚螺栓中心或插入角钢形心间的距离。7、基础顶面
8、高差在等高腿中，四条腿中最低腿数值填写0,其余以0为准，如填写“3、4、2、0”。对于不等高腿，以最低腿为0值，如,该基础A腿最低，其余三腿接腿长度为1500,则其余三退数值可填写“A：0、13:1503、C:1503、Dl502,o如果本基础接腿数值都不是一个定值，接腿有1500的，有2500,有4500的则填写“0,1504,2502,4503,最大不超过5mio8、“基础根开与对角线尺寸”栏：对于等高腿基础：设计值栏填写设计根开值，如：AB:10244BC:10244o检查结果栏填写实测值，就是填写一个数值。对于高低腿基础：设计值栏填写两水平半根开值，如：AB：5006+6005BC:6
9、005+50060检查结果按照设计值栏填写实测值，也写半根开加半对角数值。9、“基础型式”填写设计基础型式（按实际每条腿填写）。“呼称高”填写设计呼称高。“塔型”填写设计塔型。有选择框的按实际情况进行勾选。10、空格全部用“左下斜向右上”的线条划掉。11、地脚螺栓规格填写：“4M64X2500”（前面是数量，M64为直径，2500为长度），如果基础不同则,分别填写如“AB:4M642800,CD:4M542500.,12、主筋规格及数量填写“2432（前面是数量，后面是直径），长度不用填写了。13、“施工基面”根据设计要求填写，“中心桩标高”（中心桩的降基面数值以m为单位）如“-0.2”。本工
10、程可以参照图纸里面的“定位高差”数值填写实际施工基面位置。14、“监理单位验收意见”：应填写监理人员在验收过程中发现的缺陷记录情况。未发现缺陷时填写：“经核验未发现缺陷”；15、“质量等级”填写：“A、B、C、D,o16、“基础顶面高差”四条腿中最低腿数值填写0,其余以0为准，填写绝对误差值如：5、4、5、O0误差值的计算方法：绝对误差值二实际值-设计值。相对误差二绝对误差/设计值XIO0%。17、“同组地脚螺栓中心对立柱偏移”填写实测值如：7、5、8、3.注意事项：1、验收记录表格统一使用中国南方电网有限责任公司企业标准Q/CSG411002-2012版10kV500kV输变电及配电工程质量
11、验收与评定标准第一册：输电线路中的表格。2、线基1、线基2表中备注栏注意不可有负偏差。3、路径复测分项工程质量验收记录表使用“线土1”，“质量验收结论”填写：符合设计要求（手签字）“监理单位验收意见”填写：经核查，路径复测记录与现场情况一致。（手签字）。4、普通基础分坑和开挖分项工程质量验收记录表使用“线土2”5、岩石、掏挖基础分坑和开挖分项工程质量验收记录表使用“线土4”6、施工基面及电气开方分项工程质量验收记录表使用“线土5”7、现浇、掏挖（等高）铁塔基础分项工程质量验收记录表使用“线基1”8、现浇、掏挖（不等高）铁塔基础分项工程质量验收记录表使用“线基2”9、灌注桩基础分项工程质量验收记录表使用“线基8”10、灌注桩基础承台、连梁分项工程质量验收记录表使用“线基9”11、人工挖孔桩基础分项工程质量验收记录表使用“线基11”
