1、1综合说明1.1 水库基本概况1.1.1 地理位置、流域水系以及建设过程大蓬水库位于江西省玉山县下塘乡下塘村，所在水系为玉山水黄家溪支流；距玉山县城28km,地理座标为东经118312”，北纬28381。水库坝址控制流域面积.3KnA主河道长IKm,河道加权平均坡降16.5%。水库正常蓄水位为113.6,设计灌溉面积4亩，实际灌溉农田约3亩，是一座以灌溉为主，兼有防洪、养殖等综合效益的小（2）型水库。大蓬水库于1958年9月动工兴建，1959年12月主体工程完工并开始初步受益，水库建成后就一直带病运行。1.1.2 工程枢纽现状现状枢纽建筑物主要由大坝、溢洪道、灌溉涵洞等组成，枢纽工程各主要建筑
2、物特性如下：大坝为粘土心墙坝，现状坝顶高程113.55115.55m,最大坝高1m,坝顶宽度1416m,坝顶长度16m。上游坝坡为杂草，正常水位到坝顶坡比约为1:3,正常水位以下坡比为1:2;下游坝坡为杂草坡面，坡比约为1:2.75,1:2。溢洪道在大坝左岸山体中开挖而成。由进口段、控制段，泄槽段等部分组成。进口段，控制段长约6m,和4m底宽2.7m,未衬护，两岸为岩石边坡；泄槽段长53.m,未衬护，底坡.65;出口无消能设施。灌溉涵管位于大坝右岸，斜涵控制放水，平涵为孔径为.25X.25m,长59m,出口段均为强弱风化岩石，未衬护。平涵出口高程16.5m。1.1.3 工程任务和规模大蓬水库的
3、兴建是按水利开发规划的要求，以服务农业生产任务为中心，满足4亩农田用水的要求，后期在满足实际灌溉3亩农田的基础上，利用水库库面发展水产养殖。本工程的任务是以灌溉为主，结合防洪、养殖等综合效益。本次设计根据水利水电工程等级划分及洪水标准SL252-2和防洪标准GB521-94的规定，本工程等别为V等，主要建筑物按山区、丘陵区标准，设计洪水标准为1年一遇，校核洪水标准为5年一遇。针对现状泄洪设施，经调洪演算，水库设计洪水位114.m(P=l%),相应库容为15.5万n?,相应最大下泄流量InP/s;校核洪水位为114.2小二2%),总库容为16.8万11相应最大下泄流量L6mso1.2 除险加固的
4、必要性215年3月，江西省玉山县水利局组织召开了大蓬水库大坝安全评估会议，并提出了大蓬水库大坝安全评估报告。安全评估主要结论如下：1、经复核，水库按1年一遇洪水设计，5年一遇洪水校核，大坝坝顶高程不满足规范要求。溢洪道出口无消能防冲设施，不能满足洪水下泄要求。2、根据中国地震动参数区划图(GB1836-21)的界定，工程区地震动峰值加速度小于.5g,地震烈度小于Vl度，建筑物可不进行抗震安全复核。3、坝址处低山丘陵区，近坝库岸稳定。4、坝顶高低不平；上游坝坡冲刷严重。下游坝坡为杂草坡面，无坡面排水系统。存在涵管与坝身接触渗漏隐患，危及大坝安全。5、溢洪道：沿线为残坡积土，未衬护，存在岸坡失稳，
5、堵塞洪道，影响安全泄洪；出口无消能设施，冲刷严重；出口无出水渠。6、灌溉斜涵及平涵：涵管漏水；灌溉斜涵进水口碎质量差，断裂漏水。7、水库无水、雨情观测设施，也无大坝安全监测设施；无上坝公路；无管理房。综上所述，根据“水库大坝安全鉴定办法”第六条大坝安全状况分类标准，大蓬水库大坝属三类坝。大坝安全类别评定：三类坝水库地理位置非常重要，下游有下塘乡下塘村等村人口.8万人。由于大蓬水库存在诸多危及大坝安全的因素，影响了工程的应有效益正常发挥，给国家造成经济损失。对大蓬水库工程进行除险加固，不仅是对水库本身产生经济效益，而且也有社会效益，同时解除了洪水对下游的威胁，人民群众更能安居乐业，对社会稳定大有

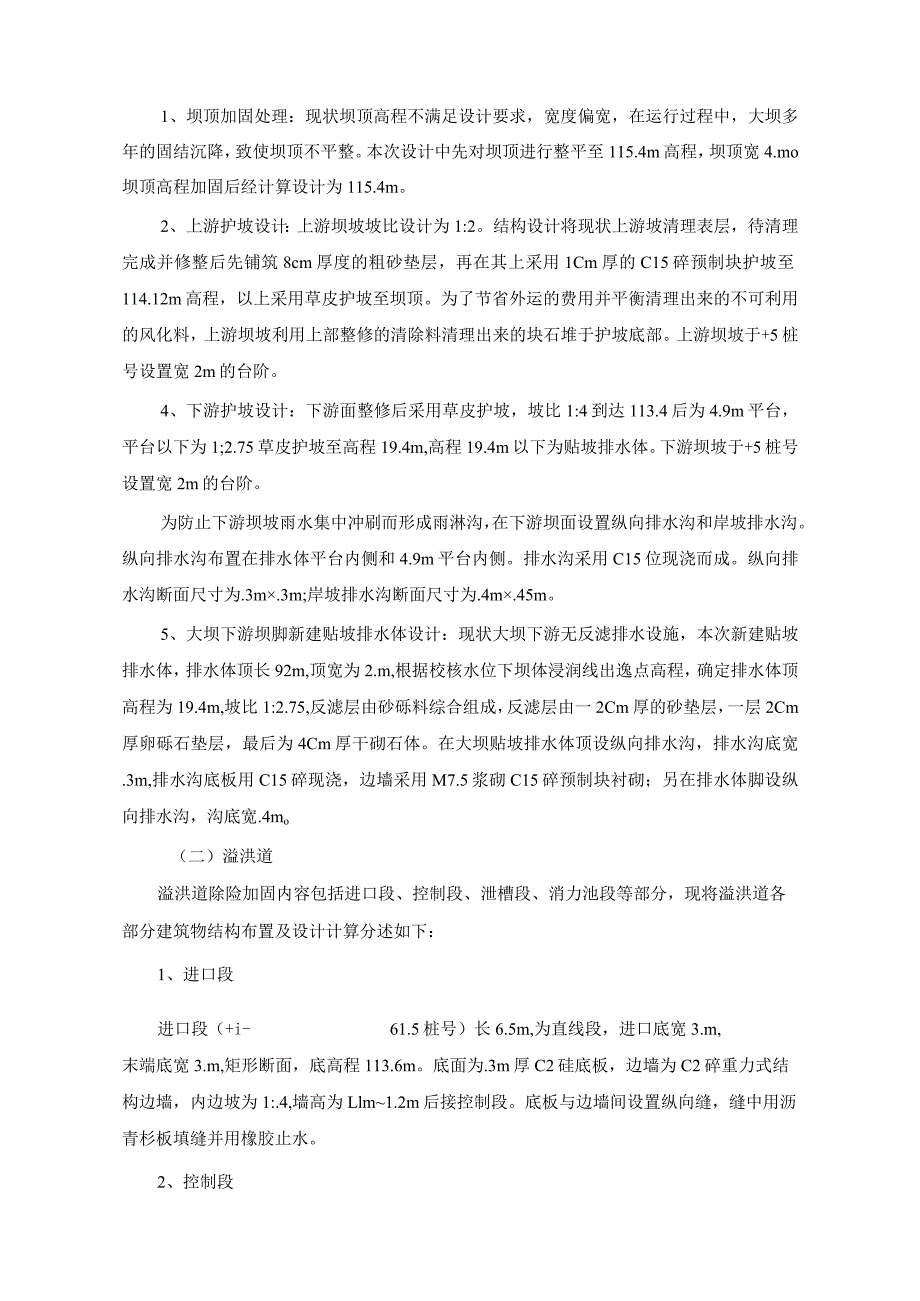

6、好处。为此，应尽快进行工程的除险加固实施，以保证工程安全运行，充分利用水资源，发挥工程的经济效益和社会效益。1.3除险加固的主要内容根据江西省重点小（2）型病险水库除险加固初步设计及审批导则，本次设计的方针针对重点病险问题进行除险加固设计。确定大坝除险加固设计的主要内容如下：（一）大坝1、坝顶加固处理：现状坝顶高程不满足设计要求，宽度偏宽，在运行过程中，大坝多年的固结沉降，致使坝顶不平整。本次设计中先对坝顶进行整平至115.4m高程，坝顶宽4.mo坝顶高程加固后经计算设计为115.4m。2、上游护坡设计：上游坝坡坡比设计为1:2。结构设计将现状上游坡清理表层，待清理完成并修整后先铺筑8cm厚度
7、的粗砂垫层，再在其上采用1Cm厚的C15碎预制块护坡至114.12m高程，以上采用草皮护坡至坝顶。为了节省外运的费用并平衡清理出来的不可利用的风化料，上游坝坡利用上部整修的清除料清理出来的块石堆于护坡底部。上游坝坡于+5桩号设置宽2m的台阶。4、下游护坡设计：下游面整修后采用草皮护坡，坡比1:4到达113.4后为4.9m平台，平台以下为1;2.75草皮护坡至高程19.4m,高程19.4m以下为贴坡排水体。下游坝坡于+5桩号设置宽2m的台阶。为防止下游坝坡雨水集中冲刷而形成雨淋沟，在下游坝面设置纵向排水沟和岸坡排水沟。纵向排水沟布置在排水体平台内侧和4.9m平台内侧。排水沟采用C15位现浇而成。
8、纵向排水沟断面尺寸为.3m.3m;岸坡排水沟断面尺寸为.4m.45m。5、大坝下游坝脚新建贴坡排水体设计：现状大坝下游无反滤排水设施，本次新建贴坡排水体，排水体顶长92m,顶宽为2.m,根据校核水位下坝体浸润线出逸点高程，确定排水体顶高程为19.4m,坡比1:2.75,反滤层由砂砾料综合组成，反滤层由一2Cm厚的砂垫层，一层2Cm厚卵砾石垫层，最后为4Cm厚干砌石体。在大坝贴坡排水体顶设纵向排水沟，排水沟底宽.3m,排水沟底板用C15碎现浇，边墙采用M7.5浆砌C15碎预制块衬砌；另在排水体脚设纵向排水沟，沟底宽.4mo（二）溢洪道溢洪道除险加固内容包括进口段、控制段、泄槽段、消力池段等部分，
9、现将溢洪道各部分建筑物结构布置及设计计算分述如下：1、进口段进口段（+i-61.5桩号）长6.5m,为直线段，进口底宽3.m,末端底宽3.m,矩形断面，底高程113.6m。底面为.3m厚C2硅底板，边墙为C2碎重力式结构边墙，内边坡为1:.4,墙高为Llm1.2m后接控制段。底板与边墙间设置纵向缝，缝中用沥青杉板填缝并用橡胶止水。2、控制段控制段（+4桩号）长4.m,采用无闸控制折线型实用堰，断面为矩形，堰面长4.m,堰顶高程113.6m,溢流净宽3.m,与水库正常蓄水位齐平，上游底高程113.6m。堰体采用C25钢筋砂结构，上下游分别设抗滑齿槽，堰体两侧边墙为C2碎结构边墙，内边坡为1:.4
10、,碎堰体与上、下游段及边墙均设置伸缩缝，沥青杉板分缝，缝宽2m并采用橡胶止水，止水带宽28Cmo3、泄槽段泄槽段（+4+57.8桩号）长53.8m,其中一级泄槽段（桩号+4+37.9）:底板均采用3Cm厚的C25碎衬护，边墙采用C2碎重力式结构，顶宽3mm,底坡为.65,边墙墙高为1.2m,内边坡为1:.4。二级泄槽段（桩号+37.9-+57.8）:底坡为.167,级泄槽段（桩号+4+37.9）:底板均采用3Cm厚的C25位衬护，边墙采用底宽为3m,边墙采用C2素性重力式结构，顶宽3mm,墙高L2m,内边坡为1:.4。碎堰体与上、下游段及边墙均设置伸缩缝，沥青杉板分缝，缝宽2In并采用橡胶止水
11、，止水带宽28cm。4、消力池段消能段（桩号+57.8+62.8）:底宽为3m,底板采用.5m厚C25钢筋碎衬护，边墙采用C2素碎重力式结构，顶宽3mm,边墙墙高为1.2m,内边坡为1:.4。底板设排水孔，间距1.2m,梅花形布置。（三）输水建筑物加固大蓬水库输水建筑物为灌溉涵管。针对输水建筑物存在的主要问题，本次设计对输水建筑物加固内容如下：（1）输水涵管加固设计斜涵基础座落在右岸山坡上，底板下设Cl碎垫层。斜涵级高.4m,宽1.m,长1.2m,采用直径4mmPVC做内模，放水孔为直径.2m的圆孔，斜涵底坡1:3;斜涵消力井内宽Lm,长2.m,高1.9m,井深.5m,底孔高程11.15m。斜
12、涵放水孔直径.2m,孔内设置61钢筋网拦污栅，设置一混凝土塞子；斜涵消力池放空孔前预留混凝土闸槽，设置1mm厚钢板闸门，闸门顶部设置14钢筋拉环。平涵，本次设计将原涵管拆除，管身采用现浇C25钢筋碎，衬后断面为矩形1.1.4m（宽X高）；涵管长54m,9m分缝，分缝采用铜片止水。出口底板高程为16.56,与出水渠相接。灌溉出水渠，出水渠上9.25m外接2.3m长消力池。出水渠低宽1m,为3cm厚c25钢筋碎衬砌，挡墙为3厚c2碎衬砌，高度为1.4m渐变到1m。消力池长2.3m高Im池深.5m,底板为3Cm厚c25钢筋碎衬砌挡墙为3厚Im高c2碎衬砌。（二）防汛公路工程大蓬水库现有下塘村的乡村碎
13、公路位于大坝下游，为大蓬水库对外交通的唯一通道，本水库无上坝公路，本次设计新建225m上坝公路。（三）管理设施工程大蓬水库除险加固后，现状管理设施已不能满足工程运行管理的要求，根据导则，该工程的管理设施应在工程险险加固的同时进行配套完善。1、安全监测由于水库目前无任何监测设施，水库水位都只能靠目测，本次设计在水库溢洪道侧设置水位标尺。1.4工程特性表序号及名称单位安检阶段加固后备注一、水文1.集雨面积km2.3.252.多年平均年降雨量mm18411761.23.设计洪水标准及流量P(%)11m3/s1.61.64.校核洪水标准及流量P(%)22m3/s2.52.5二、水库校核洪水位m114.
14、2114.12设计洪水位m14.2113.98正常蓄水位ID113.6113.6死水位m17.117.1总库容（校核洪水位以下库容）万m31818正常库容万m312.612.6死库容（死水位以下）万m3.5.5三、工程效益保护人口万人88保护耕地万亩66灌溉面积万亩44四、主要建筑物及设备1.主坝及副坝坝型粘土心墙坝粘土斜墙坝坝顶高程m113.55115.55115.4最大坝高m11坝顶长度m1616坝顶宽度m12164.2.泄水建筑物（溢洪道）型式宽顶堰宽顶堰堰顶高程m113.6113.6控制段长度m44设计泄洪流量m3/s11.1校核泄洪流量m3/s1.611.75闸门型式3.输水建筑物设计流量m3/s88长度m659断面尺寸m.25.251.XI.4V2水文2.1 基本资料2.1.1 流域概况大蓬水库位于江西省玉山县下塘乡下塘村，坝址位于玉山水黄家溪支流上，距玉山县城18Km,是一座以小（2）型规模运行的水库。黄家溪为信江上游的一条小支流，发源于怀玉山东西向支脉的南麓李家源处。流域大部分在玉山县境内，其地理坐标为东经117。57,118。9,北纬2836,2846。该流域的东、北面与玉那溪以分水岭相隔，西邻饶北河，南抵信江干流。河流自源头起由西北向东南流经叶桥、占家、必姆镇淤里、下旷乡龙头、曾家、王家、莲墩，至溪口桥汇
