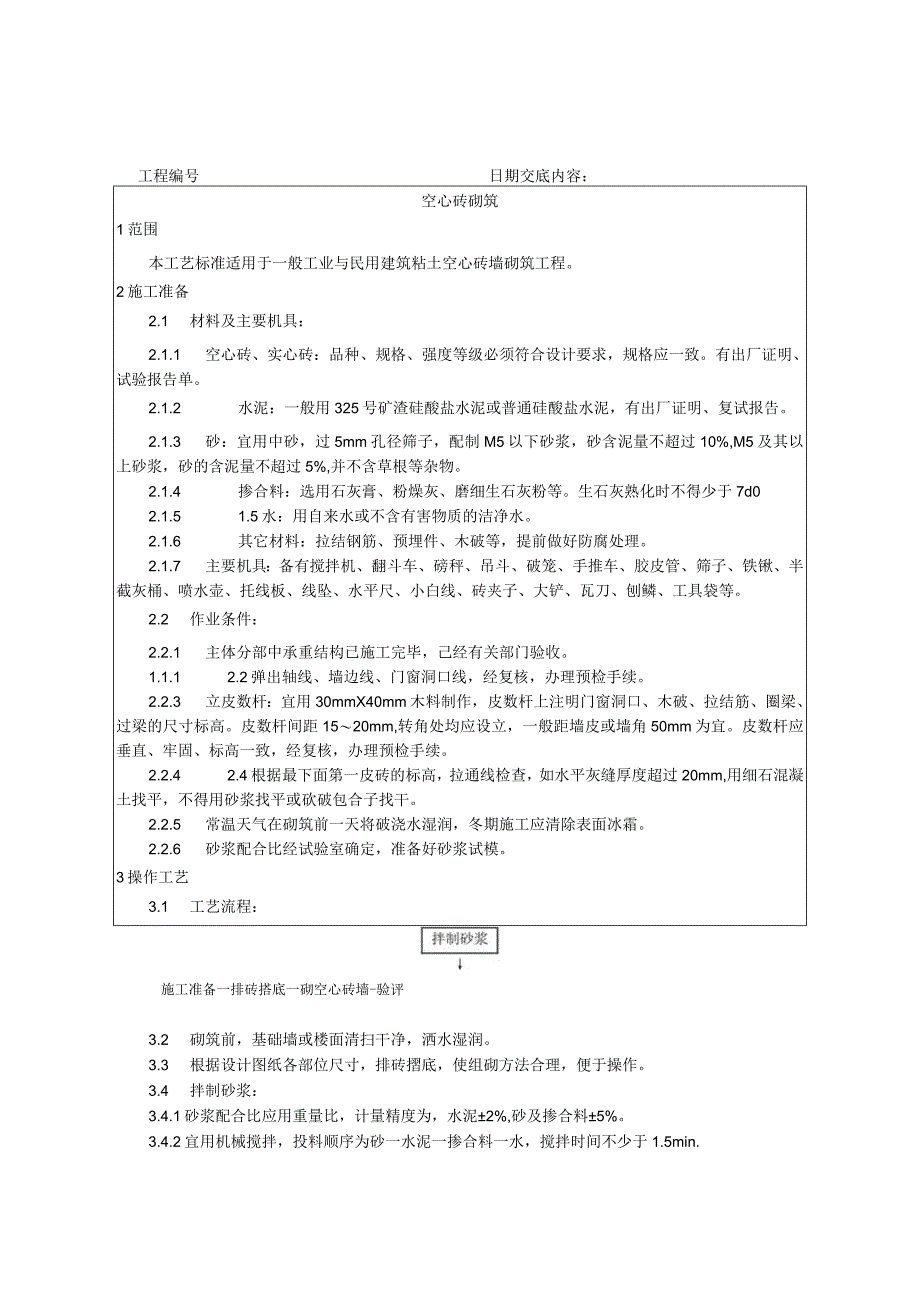

1、工程编号日期交底内容：空心砖砌筑1范围本工艺标准适用于一般工业与民用建筑粘土空心砖墙砌筑工程。2施工准备2.1 材料及主要机具：2.1.1 空心砖、实心砖：品种、规格、强度等级必须符合设计要求，规格应一致。有出厂证明、试验报告单。2.1.2 水泥：一般用325号矿渣硅酸盐水泥或普通硅酸盐水泥，有出厂证明、复试报告。2.1.3 砂：宜用中砂，过5mm孔径筛子，配制M5以下砂浆，砂含泥量不超过10%,M5及其以上砂浆，砂的含泥量不超过5%,并不含草根等杂物。2.1.4 掺合料：选用石灰膏、粉燥灰、磨细生石灰粉等。生石灰熟化时不得少于7d02.1.5 1.5水：用自来水或不含有害物质的洁净水。2.1
2、.6 其它材料：拉结钢筋、预埋件、木破等，提前做好防腐处理。2.1.7 主要机具：备有搅拌机、翻斗车、磅秤、吊斗、破笼、手推车、胶皮管、筛子、铁锹、半截灰桶、喷水壶、托线板、线坠、水平尺、小白线、砖夹子、大铲、瓦刀、刨鳞、工具袋等。2.2 作业条件：2.2.1 主体分部中承重结构已施工完毕，己经有关部门验收。1.1.1 2.2弹出轴线、墙边线、门窗洞口线，经复核，办理预检手续。2.2.3 立皮数杆：宜用30mmX40mm木料制作，皮数杆上注明门窗洞口、木破、拉结筋、圈梁、过梁的尺寸标高。皮数杆间距1520mm,转角处均应设立，一般距墙皮或墙角50mm为宜。皮数杆应垂直、牢固、标高一致，经复核，
3、办理预检手续。2.2.4 2.4根据最下面第一皮砖的标高，拉通线检查，如水平灰缝厚度超过20mm,用细石混凝土找平，不得用砂浆找平或砍破包合子找干。2.2.5 常温天气在砌筑前一天将破浇水湿润，冬期施工应清除表面冰霜。2.2.6 砂浆配合比经试验室确定，准备好砂浆试模。3操作工艺3.1 工艺流程：施工准备一排砖搭底一砌空心砖墙-验评3.2 砌筑前，基础墙或楼面清扫干净，洒水湿润。3.3 根据设计图纸各部位尺寸，排砖摺底，使组砌方法合理，便于操作。3.4 拌制砂浆：3.4.1砂浆配合比应用重量比，计量精度为，水泥2%,砂及掺合料5%。3.4.2宜用机械搅拌，投料顺序为砂一水泥一掺合料一水，搅拌时

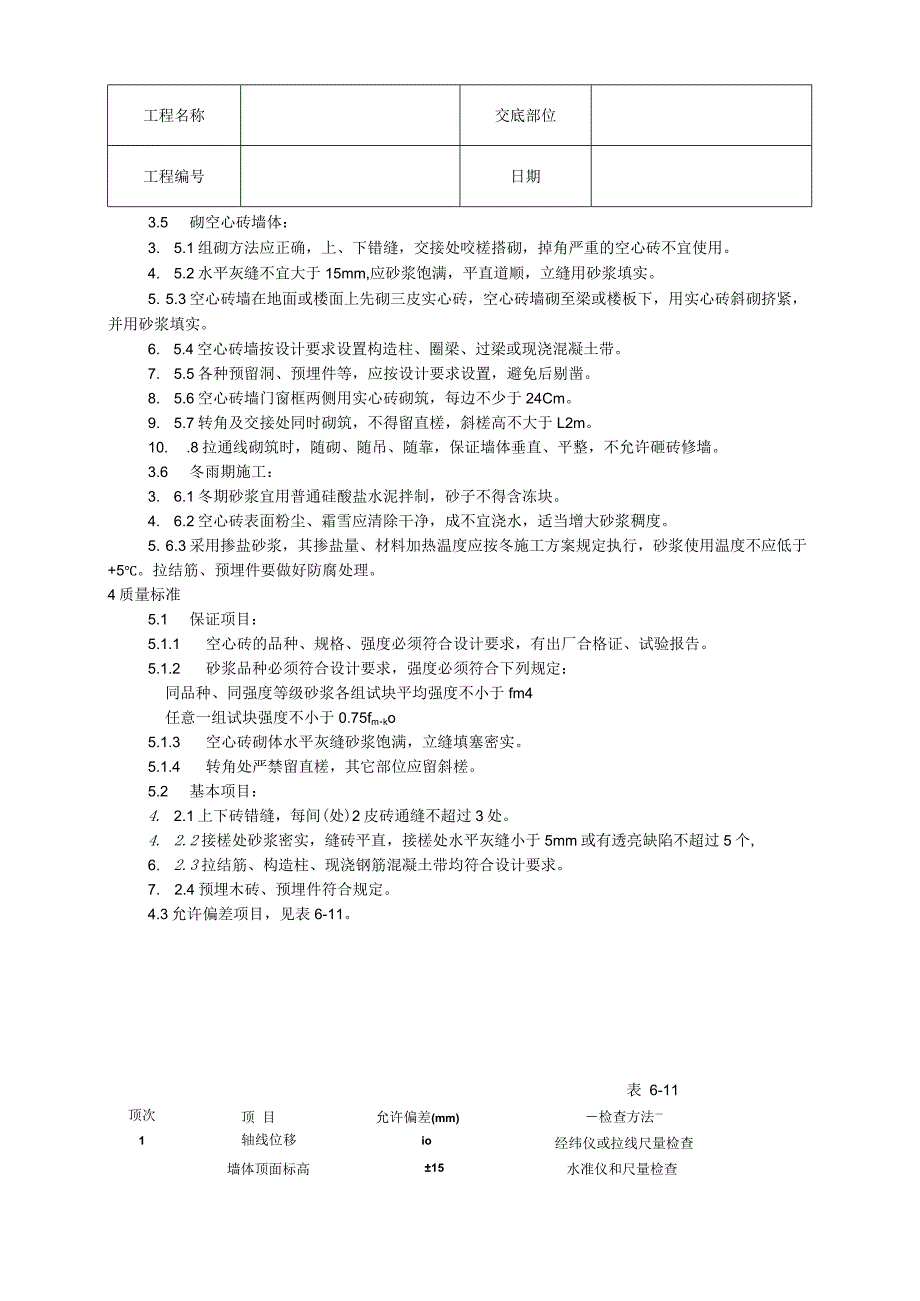

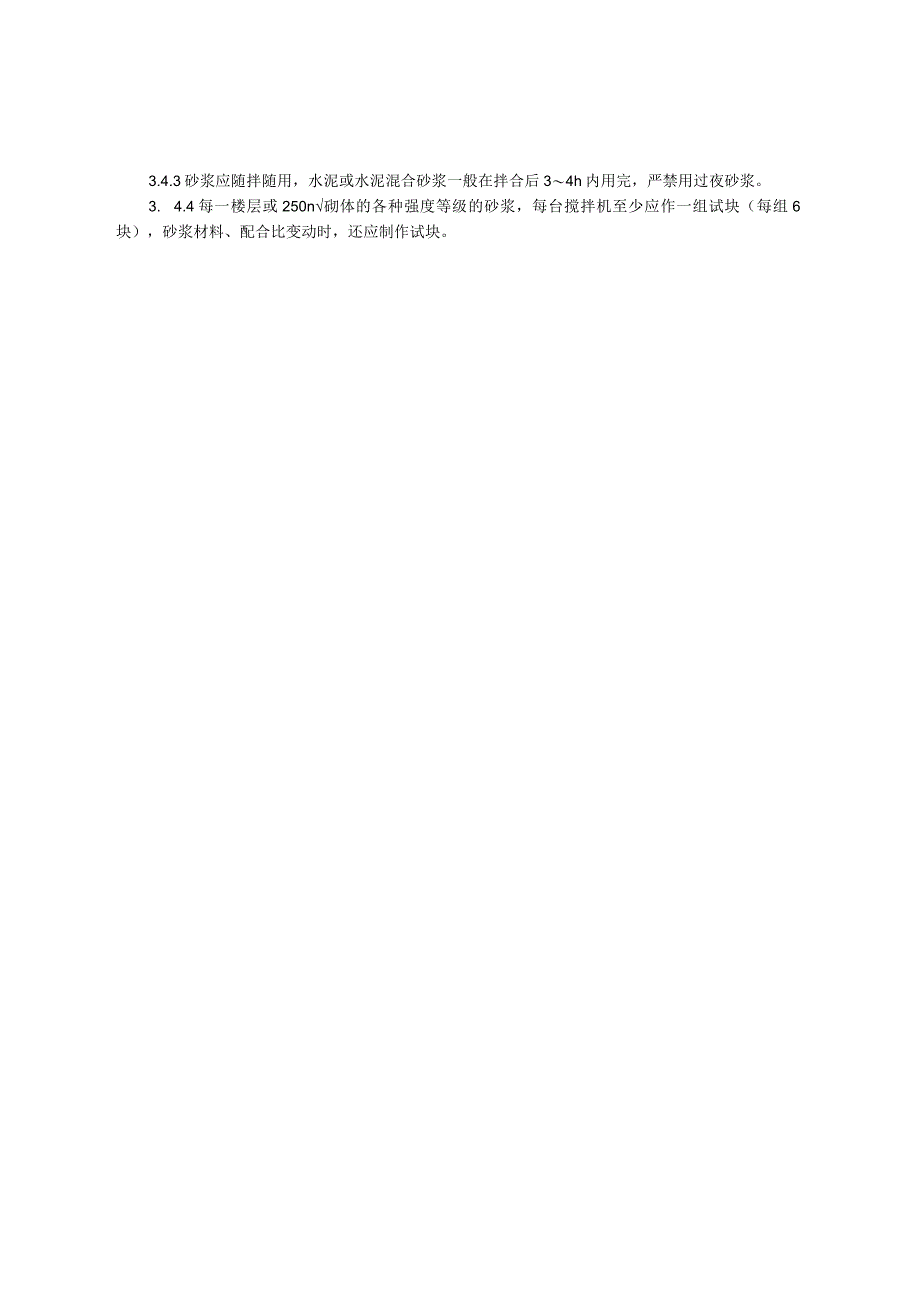

4、间不少于1.5min.3.4.3砂浆应随拌随用，水泥或水泥混合砂浆一般在拌合后34h内用完，严禁用过夜砂浆。3. 4.4每一楼层或250n砌体的各种强度等级的砂浆，每台搅拌机至少应作一组试块（每组6块），砂浆材料、配合比变动时，还应制作试块。工程名称交底部位工程编号日期3.5 砌空心砖墙体：3. 5.1组砌方法应正确，上、下错缝，交接处咬槎搭砌，掉角严重的空心砖不宜使用。4. 5.2水平灰缝不宜大于15mm,应砂浆饱满，平直道顺，立缝用砂浆填实。5. 5.3空心砖墙在地面或楼面上先砌三皮实心砖，空心砖墙砌至梁或楼板下，用实心砖斜砌挤紧，并用砂浆填实。6. 5.4空心砖墙按设计要求设置构造柱、圈
5、梁、过梁或现浇混凝土带。7. 5.5各种预留洞、预埋件等，应按设计要求设置，避免后剔凿。8. 5.6空心砖墙门窗框两侧用实心砖砌筑，每边不少于24Cm。9. 5.7转角及交接处同时砌筑，不得留直槎，斜槎高不大于L2m。10. .8拉通线砌筑时，随砌、随吊、随靠，保证墙体垂直、平整，不允许砸砖修墙。3.6 冬雨期施工：3. 6.1冬期砂浆宜用普通硅酸盐水泥拌制，砂子不得含冻块。4. 6.2空心砖表面粉尘、霜雪应清除干净，成不宜浇水，适当增大砂浆稠度。5. 6.3采用掺盐砂浆，其掺盐量、材料加热温度应按冬施工方案规定执行，砂浆使用温度不应低于+5。拉结筋、预埋件要做好防腐处理。4质量标准5.1 保
6、证项目：5.1.1 空心砖的品种、规格、强度必须符合设计要求，有出厂合格证、试验报告。5.1.2 砂浆品种必须符合设计要求，强度必须符合下列规定：同品种、同强度等级砂浆各组试块平均强度不小于fm4任意一组试块强度不小于0.75fm.ko5.1.3 空心砖砌体水平灰缝砂浆饱满，立缝填塞密实。5.1.4 转角处严禁留直槎，其它部位应留斜槎。5.2 基本项目：4. 2.1上下砖错缝，每间(处)2皮砖通缝不超过3处。4. 2.2接槎处砂浆密实，缝砖平直，接槎处水平灰缝小于5mm或有透亮缺陷不超过5个,6. 2.3拉结筋、构造柱、现浇钢筋混凝土带均符合设计要求。7. 2.4预埋木砖、预埋件符合规定。4.
7、3允许偏差项目，见表6-11。顶次1顶 目允许偏差(mm)轴线位移io15墙体顶面标高表 6-11检查方法经纬仪或拉线尺量检查水准仪和尺量检查工程编号日期3全垂直度M每层5用2m托线板检查IOm10用经纬仪或吊线、尺量检查10m204表面平整度8用2m靠尺，楔形尺检查5水平灰缝平直度10拉IOm线，尺量检查门窗洞口宽度+5IOm长拉线和尺量检查（后塞三)高度+15、-5尺量检查7水平灰缝厚度+2与皮数杆比较尺量检查8构造柱截面+10尺量检查9外墙窗口位置上下偏移20用经纬仪或吊线检查，以底层窗口为准5成品保护5.1 暖卫、电气管线及预埋件应注意保护，防止碰撞损坏。5.2 预埋的拉结筋应加强保护
8、，不得踩倒、弯折。5.3 手推车应平稳行驶，防止碰撞墙体。5.4 空心砖墙上不得放脚手架排水，防止发生事故。6应注意的质量问题6.1 砂浆强度不够：注意不使用过期水泥，计量要准确，保证搅拌时间，砂浆试块的制作、养护、试压应符合规定。6.2 墙体顶面不平直：砌到顶部时不好使线，墙体容易里出外进，应在梁底或板底弹出墙边线，认真按线砌筑，以保证墙体顶部平直通顺。6.3 门窗框两侧漏砌实心秽：门窗两侧砌实心砖，便于埋设木破或铁件，固定门窗框,并安放混凝土过梁。6.4 空心砖墙后剔凿：预留孔洞、预埋件应准备预留、预埋。防止后剔凿，以免影响质量。6.5 拉结筋不合砖行：混凝土墙、柱内预埋拉结筋经常不能与破
9、行灰缝吻合，应预先计算移行模数、位置、标高控制准确，不应将拉结筋弯折使用。6.6 预埋在墙、柱内的拉结筋任意弯折、切断：应注意保护，不允许任意弯折或切断。7质量记录本工艺标准应具备以下质量记录：7.1 材料（空心砖、实心砖、水泥、砂、钢筋等）的出厂合格证、试验报告。7.2 砂浆试块试验报告。7.3 分项工程质量检验评定。7.4 4隐检、预检记录。7.5 冬期施工记录。7.6 设计变更及洽商记录。7.7 其它技术文件。工程名称交底部位工程编号日期技术负责人:交底人：接交人：施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止
10、进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护
11、装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护,用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
