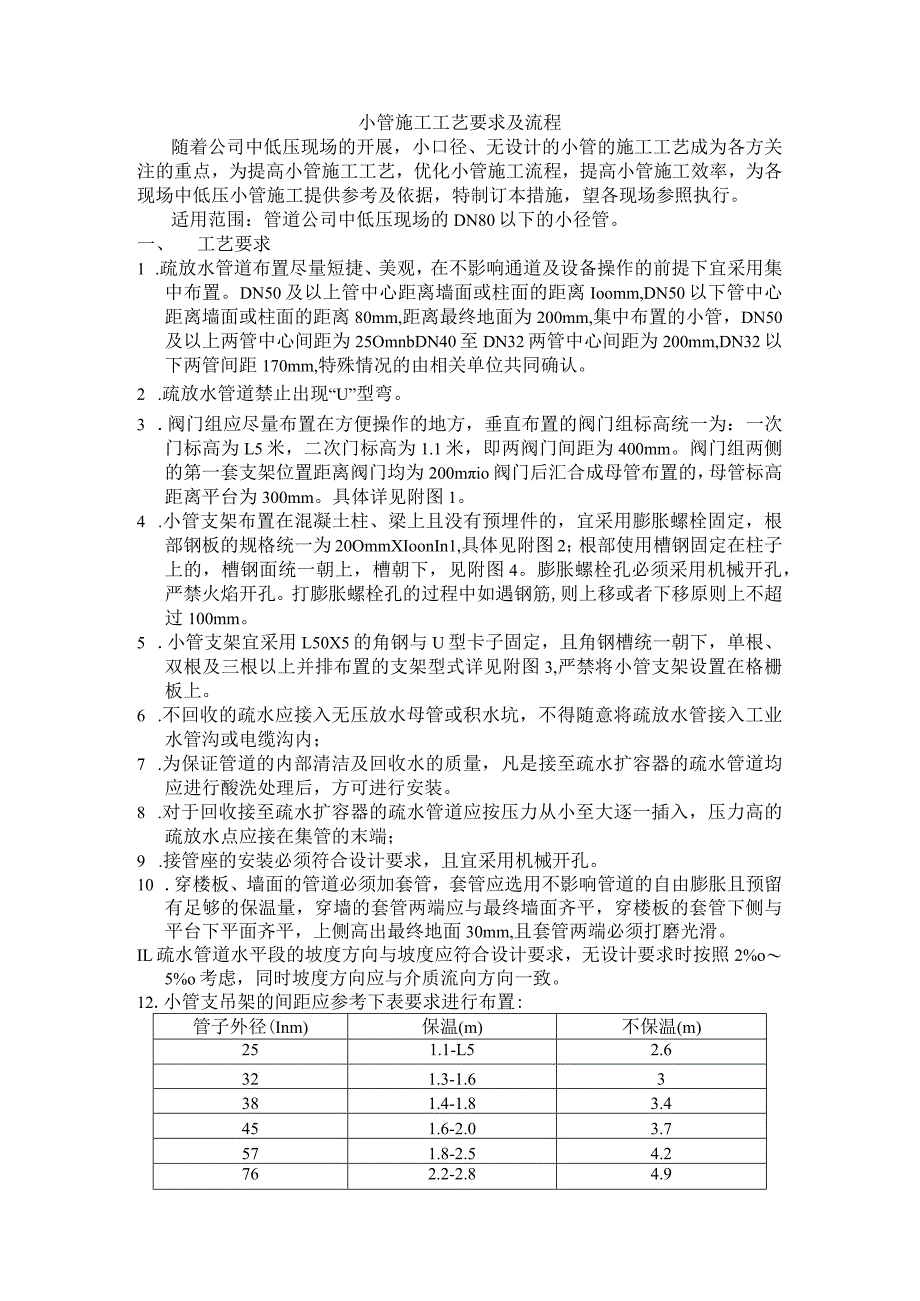

1、小管施工工艺要求及流程随着公司中低压现场的开展，小口径、无设计的小管的施工工艺成为各方关注的重点，为提高小管施工工艺，优化小管施工流程，提高小管施工效率，为各现场中低压小管施工提供参考及依据，特制订本措施，望各现场参照执行。适用范围：管道公司中低压现场的DN80以下的小径管。一、工艺要求1 .疏放水管道布置尽量短捷、美观，在不影响通道及设备操作的前提下宜采用集中布置。DN50及以上管中心距离墙面或柱面的距离Ioomm,DN50以下管中心距离墙面或柱面的距离80mm,距离最终地面为200mm,集中布置的小管，DN50及以上两管中心间距为25OmnbDN40至DN32两管中心间距为200mm,DN
2、32以下两管间距170mm,特殊情况的由相关单位共同确认。2 .疏放水管道禁止出现“U”型弯。3 .阀门组应尽量布置在方便操作的地方，垂直布置的阀门组标高统一为：一次门标高为L5米，二次门标高为1.1米，即两阀门间距为400mm。阀门组两侧的第一套支架位置距离阀门均为200mio阀门后汇合成母管布置的，母管标高距离平台为300mm。具体详见附图1。4 .小管支架布置在混凝土柱、梁上且没有预埋件的，宜采用膨胀螺栓固定，根部钢板的规格统一为20OmmXIoonIn1,具体见附图2；根部使用槽钢固定在柱子上的，槽钢面统一朝上，槽朝下，见附图4。膨胀螺栓孔必须采用机械开孔，严禁火焰开孔。打膨胀螺栓孔的
3、过程中如遇钢筋,则上移或者下移原则上不超过100mm。5 .小管支架宜采用L50X5的角钢与U型卡子固定，且角钢槽统一朝下，单根、双根及三根以上并排布置的支架型式详见附图3,严禁将小管支架设置在格栅板上。6 .不回收的疏水应接入无压放水母管或积水坑，不得随意将疏放水管接入工业水管沟或电缆沟内；7 .为保证管道的内部清洁及回收水的质量，凡是接至疏水扩容器的疏水管道均应进行酸洗处理后，方可进行安装。8 .对于回收接至疏水扩容器的疏水管道应按压力从小至大逐一插入，压力高的疏放水点应接在集管的末端；9 .接管座的安装必须符合设计要求，且宜采用机械开孔。10 .穿楼板、墙面的管道必须加套管，套管应选用不影响管道的自由膨胀且预留有足够的保温量，穿墙的套管两端应与最终墙面齐平，穿楼板的套管下侧与平台下平面齐平，上侧高出最终地面30mm,且套管两端必须打磨光滑。IL疏水管道水平段的坡度方向与坡度应符合设计要求，无设计要求时按照2%o5%o考虑，同时坡度方向应与介质流向方向一致。12.小管支吊架的间距应参考下表要求进行布置:管子外径(Inm)保温(m)不保温(m)251.1-L52.6321.3-1.63381.4-1.83.4451.6-2.03.7571.8-2.54.2762.2-2.84.9
