《技能培训资料：使用焊接材料应该注意的事项.docx》由会员分享，可在线阅读，更多相关《技能培训资料：使用焊接材料应该注意的事项.docx（3页珍藏版）》请在第壹文秘上搜索。

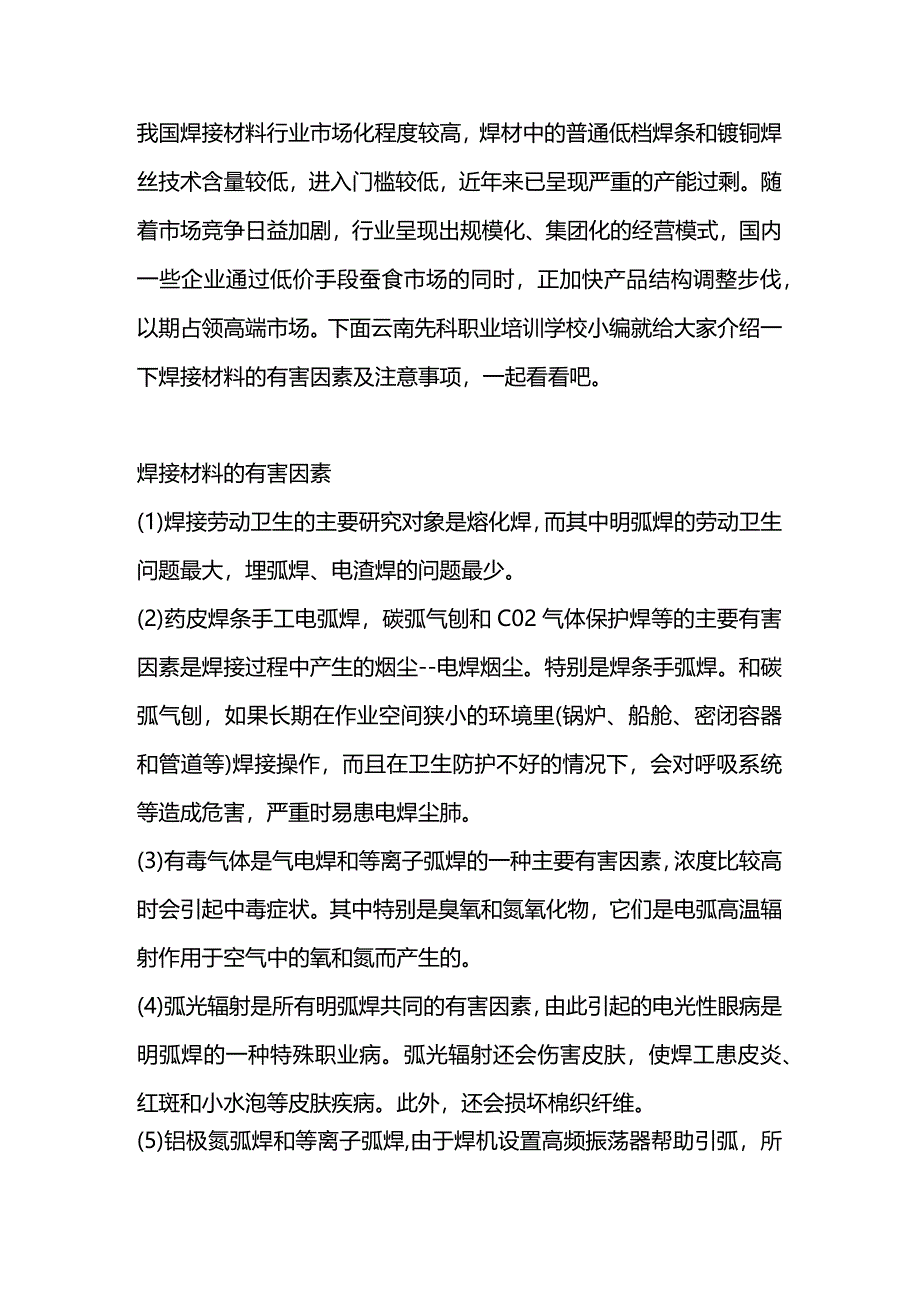

1、我国焊接材料行业市场化程度较高，焊材中的普通低档焊条和镀铜焊丝技术含量较低，进入门槛较低，近年来已呈现严重的产能过剩。随着市场竞争日益加剧，行业呈现出规模化、集团化的经营模式，国内一些企业通过低价手段蚕食市场的同时，正加快产品结构调整步伐，以期占领高端市场。下面云南先科职业培训学校小编就给大家介绍一下焊接材料的有害因素及注意事项，一起看看吧。焊接材料的有害因素(1)焊接劳动卫生的主要研究对象是熔化焊，而其中明弧焊的劳动卫生问题最大，埋弧焊、电渣焊的问题最少。(2)药皮焊条手工电弧焊，碳弧气刨和C02气体保护焊等的主要有害因素是焊接过程中产生的烟尘-电焊烟尘。特别是焊条手弧焊。和碳弧气刨，如果长

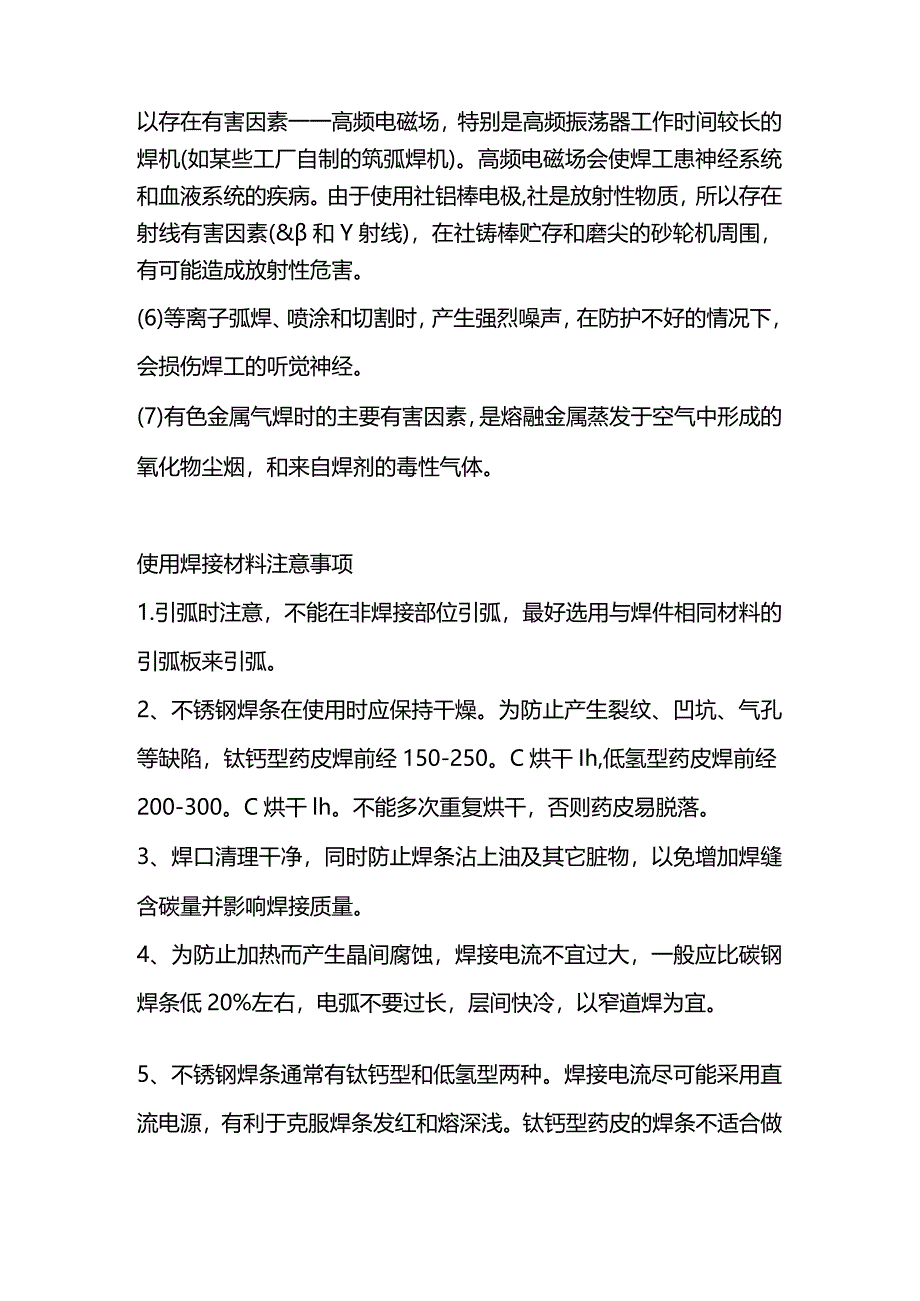

2、期在作业空间狭小的环境里(锅炉、船舱、密闭容器和管道等)焊接操作，而且在卫生防护不好的情况下，会对呼吸系统等造成危害，严重时易患电焊尘肺。(3)有毒气体是气电焊和等离子弧焊的一种主要有害因素，浓度比较高时会引起中毒症状。其中特别是臭氧和氮氧化物，它们是电弧高温辐射作用于空气中的氧和氮而产生的。(4)弧光辐射是所有明弧焊共同的有害因素，由此引起的电光性眼病是明弧焊的一种特殊职业病。弧光辐射还会伤害皮肤，使焊工患皮炎、红斑和小水泡等皮肤疾病。此外，还会损坏棉织纤维。(5)铝极氮弧焊和等离子弧焊,由于焊机设置高频振荡器帮助引弧，所以存在有害因素一一高频电磁场，特别是高频振荡器工作时间较长的焊机(如某
3、些工厂自制的筑弧焊机)。高频电磁场会使焊工患神经系统和血液系统的疾病。由于使用社铝棒电极,社是放射性物质，所以存在射线有害因素(&和Y射线)，在社铸棒贮存和磨尖的砂轮机周围，有可能造成放射性危害。(6)等离子弧焊、喷涂和切割时，产生强烈噪声，在防护不好的情况下，会损伤焊工的听觉神经。(7)有色金属气焊时的主要有害因素，是熔融金属蒸发于空气中形成的氧化物尘烟，和来自焊剂的毒性气体。使用焊接材料注意事项1.引弧时注意，不能在非焊接部位引弧，最好选用与焊件相同材料的引弧板来引弧。2、不锈钢焊条在使用时应保持干燥。为防止产生裂纹、凹坑、气孔等缺陷，钛钙型药皮焊前经150-250。C烘干Ih,低氢型药皮

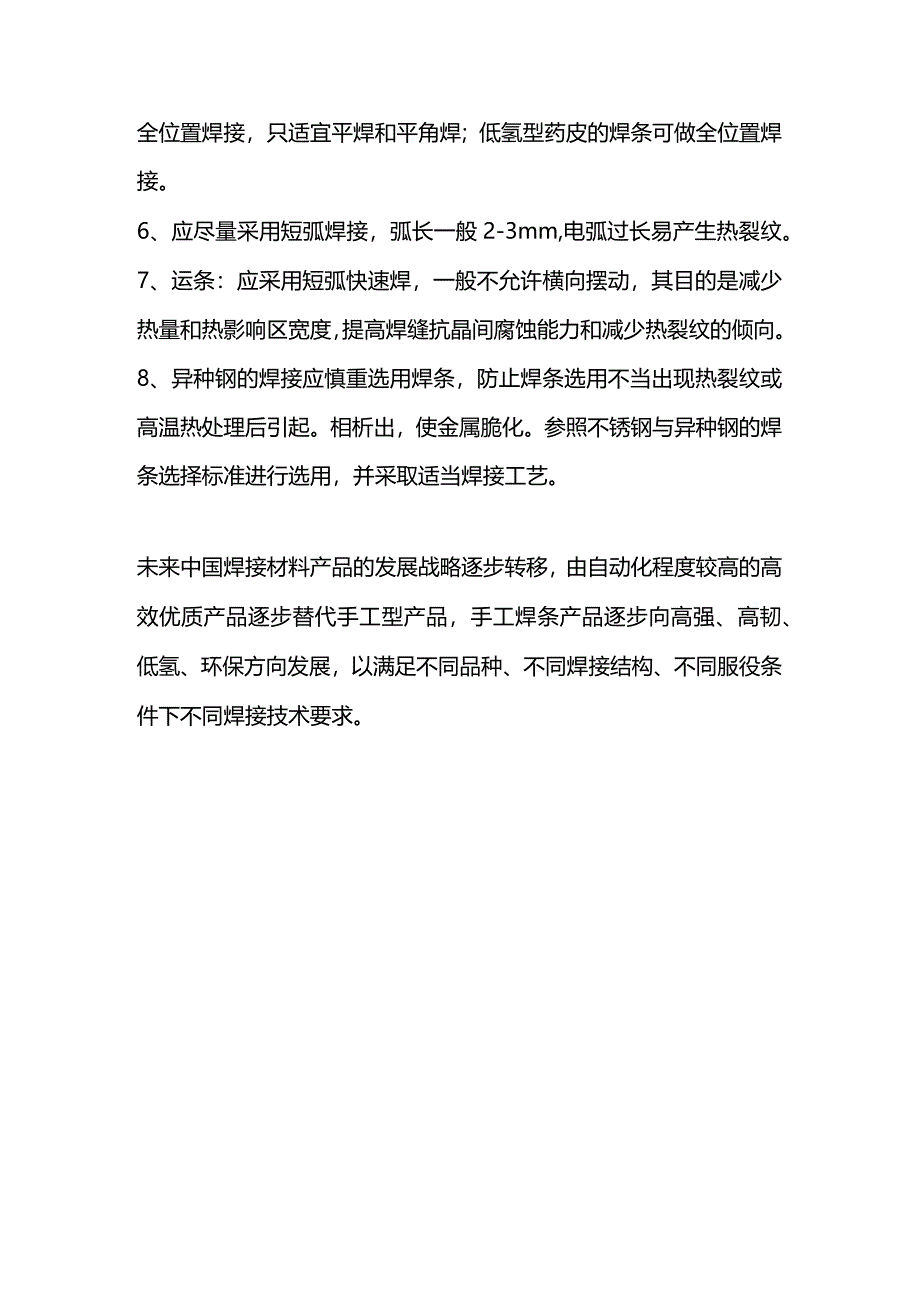

4、焊前经200-300。C烘干lh。不能多次重复烘干，否则药皮易脱落。3、焊口清理干净，同时防止焊条沾上油及其它脏物，以免增加焊缝含碳量并影响焊接质量。4、为防止加热而产生晶间腐蚀，焊接电流不宜过大，一般应比碳钢焊条低20%左右，电弧不要过长，层间快冷，以窄道焊为宜。5、不锈钢焊条通常有钛钙型和低氢型两种。焊接电流尽可能采用直流电源，有利于克服焊条发红和熔深浅。钛钙型药皮的焊条不适合做全位置焊接，只适宜平焊和平角焊；低氢型药皮的焊条可做全位置焊接。6、应尽量采用短弧焊接，弧长一般2-3mm,电弧过长易产生热裂纹。7、运条：应采用短弧快速焊，一般不允许横向摆动，其目的是减少热量和热影响区宽度，提高焊缝抗晶间腐蚀能力和减少热裂纹的倾向。8、异种钢的焊接应慎重选用焊条，防止焊条选用不当出现热裂纹或高温热处理后引起。相析出，使金属脆化。参照不锈钢与异种钢的焊条选择标准进行选用，并采取适当焊接工艺。未来中国焊接材料产品的发展战略逐步转移，由自动化程度较高的高效优质产品逐步替代手工型产品，手工焊条产品逐步向高强、高韧、低氢、环保方向发展，以满足不同品种、不同焊接结构、不同服役条件下不同焊接技术要求。
