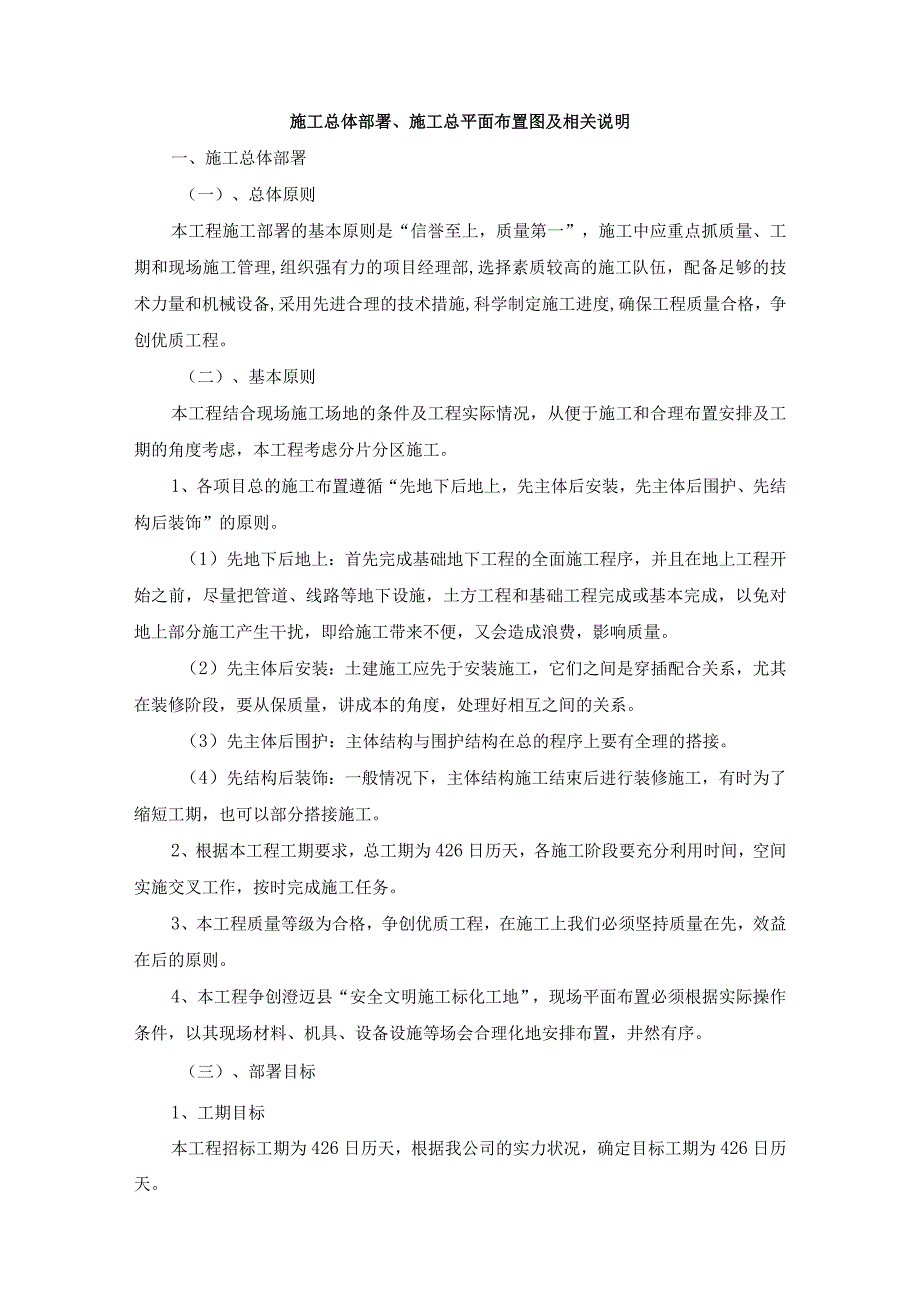

1、施工总体部署、施工总平面布置图及相关说明一、施工总体部署（一）、总体原则本工程施工部署的基本原则是“信誉至上，质量第一”，施工中应重点抓质量、工期和现场施工管理,组织强有力的项目经理部,选择素质较高的施工队伍，配备足够的技术力量和机械设备,采用先进合理的技术措施,科学制定施工进度,确保工程质量合格，争创优质工程。（二）、基本原则本工程结合现场施工场地的条件及工程实际情况，从便于施工和合理布置安排及工期的角度考虑，本工程考虑分片分区施工。1、各项目总的施工布置遵循“先地下后地上，先主体后安装，先主体后围护、先结构后装饰”的原则。（1）先地下后地上：首先完成基础地下工程的全面施工程序，并且在地上工
2、程开始之前，尽量把管道、线路等地下设施，土方工程和基础工程完成或基本完成，以免对地上部分施工产生干扰，即给施工带来不便，又会造成浪费，影响质量。（2）先主体后安装：土建施工应先于安装施工，它们之间是穿插配合关系，尤其在装修阶段，要从保质量，讲成本的角度，处理好相互之间的关系。（3）先主体后围护：主体结构与围护结构在总的程序上要有全理的搭接。（4）先结构后装饰：一般情况下，主体结构施工结束后进行装修施工，有时为了缩短工期，也可以部分搭接施工。2、根据本工程工期要求，总工期为426日历天，各施工阶段要充分利用时间，空间实施交叉工作，按时完成施工任务。3、本工程质量等级为合格，争创优质工程，在施工上

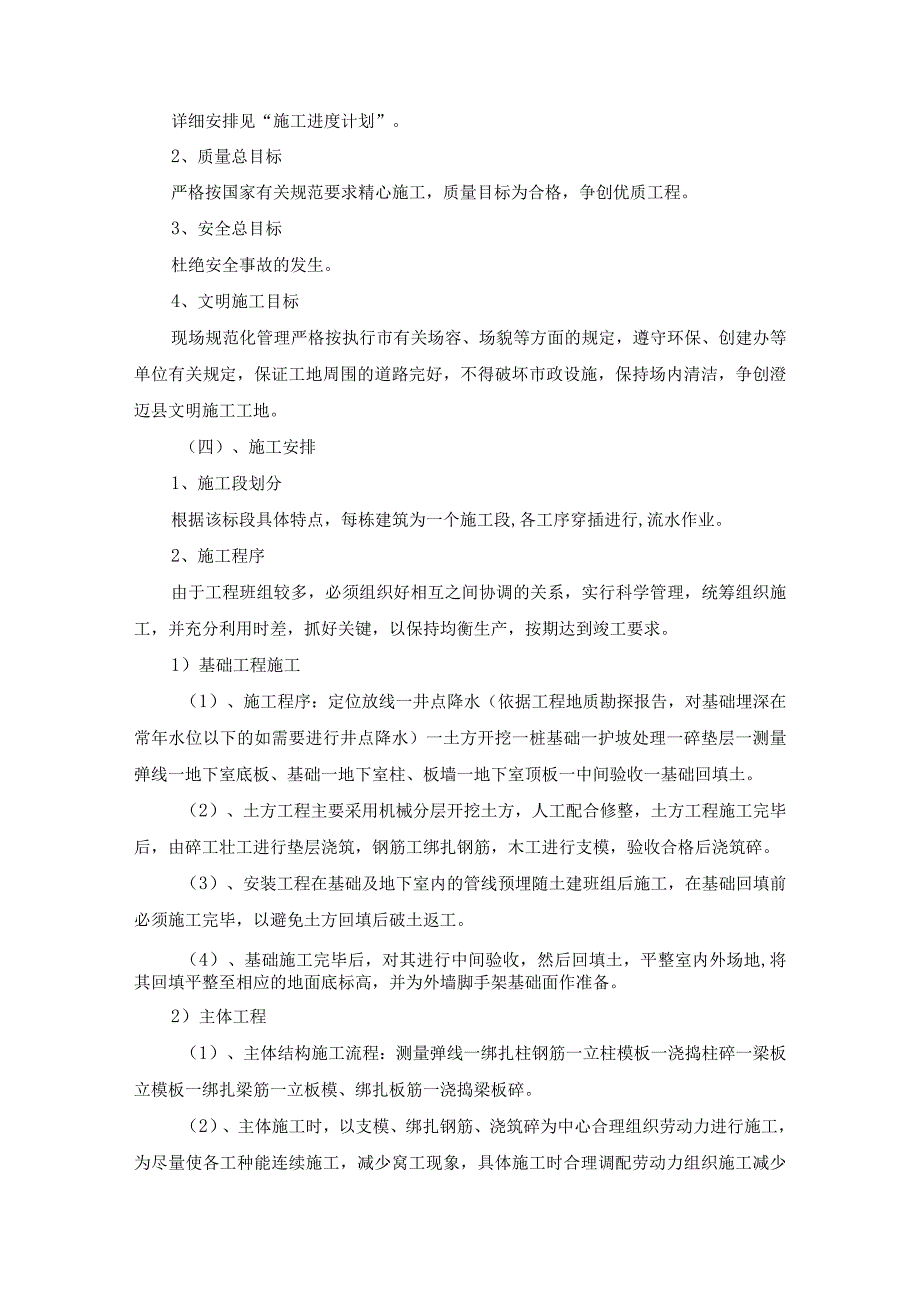

3、我们必须坚持质量在先，效益在后的原则。4、本工程争创澄迈县“安全文明施工标化工地”，现场平面布置必须根据实际操作条件，以其现场材料、机具、设备设施等场会合理化地安排布置，井然有序。（三）、部署目标1、工期目标本工程招标工期为426日历天，根据我公司的实力状况，确定目标工期为426日历天。详细安排见“施工进度计划”。2、质量总目标严格按国家有关规范要求精心施工，质量目标为合格，争创优质工程。3、安全总目标杜绝安全事故的发生。4、文明施工目标现场规范化管理严格按执行市有关场容、场貌等方面的规定，遵守环保、创建办等单位有关规定，保证工地周围的道路完好，不得破坏市政设施，保持场内清洁，争创澄迈县文明施
4、工工地。（四）、施工安排1、施工段划分根据该标段具体特点，每栋建筑为一个施工段,各工序穿插进行,流水作业。2、施工程序由于工程班组较多，必须组织好相互之间协调的关系，实行科学管理，统筹组织施工，并充分利用时差，抓好关键，以保持均衡生产，按期达到竣工要求。1）基础工程施工（1）、施工程序：定位放线一井点降水（依据工程地质勘探报告，对基础埋深在常年水位以下的如需要进行井点降水）一土方开挖一桩基础一护坡处理一碎垫层一测量弹线一地下室底板、基础一地下室柱、板墙一地下室顶板一中间验收一基础回填土。（2）、土方工程主要采用机械分层开挖土方，人工配合修整，土方工程施工完毕后，由碎工壮工进行垫层浇筑，钢筋工绑

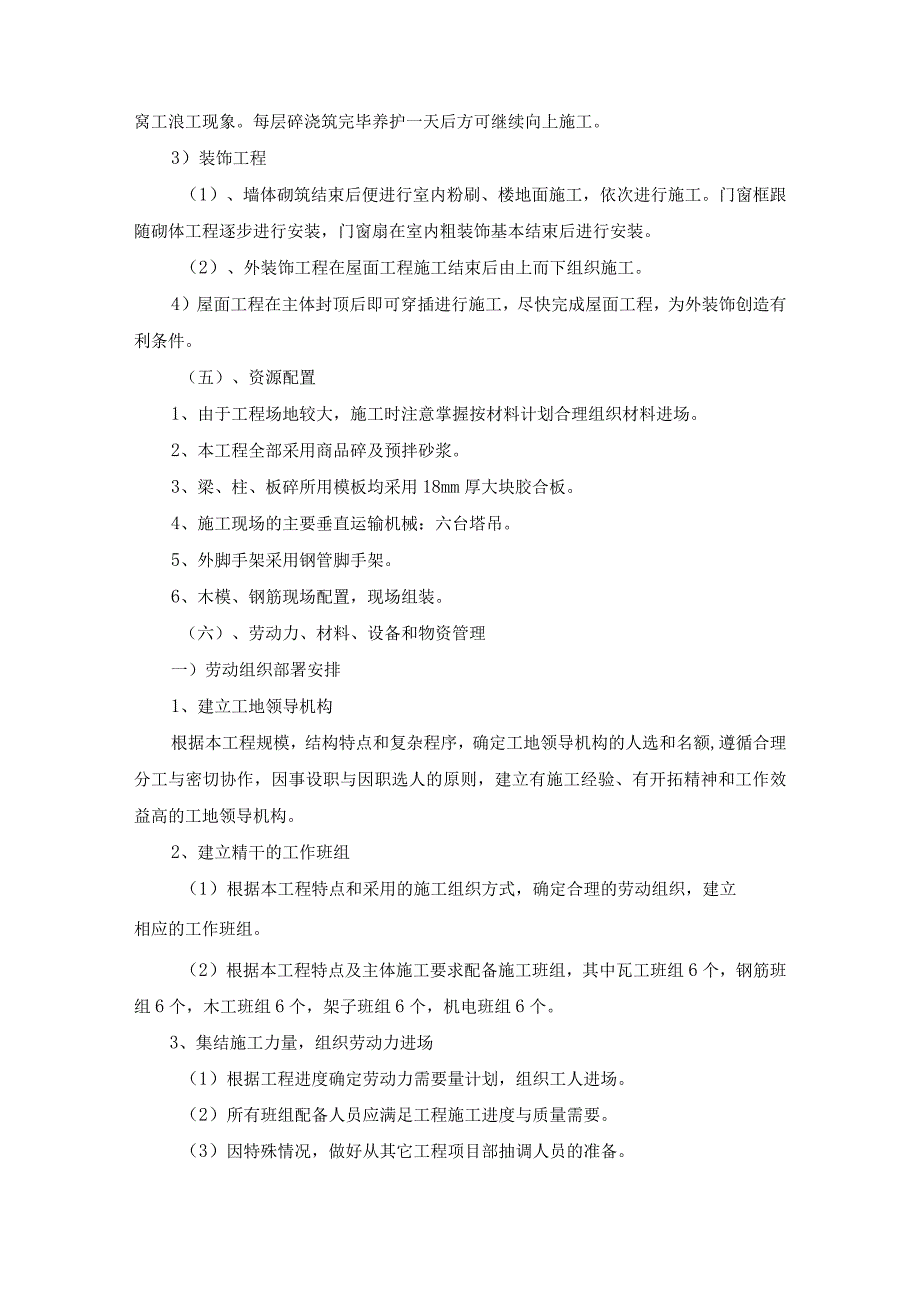

5、扎钢筋，木工进行支模，验收合格后浇筑碎。（3）、安装工程在基础及地下室内的管线预埋随土建班组后施工，在基础回填前必须施工完毕，以避免土方回填后破土返工。（4）、基础施工完毕后，对其进行中间验收，然后回填土，平整室内外场地,将其回填平整至相应的地面底标高，并为外墙脚手架基础面作准备。2）主体工程（1）、主体结构施工流程：测量弹线一绑扎柱钢筋一立柱模板一浇捣柱碎一梁板立模板一绑扎梁筋一立板模、绑扎板筋一浇捣梁板碎。（2）、主体施工时，以支模、绑扎钢筋、浇筑碎为中心合理组织劳动力进行施工，为尽量使各工种能连续施工，减少窝工现象，具体施工时合理调配劳动力组织施工减少窝工浪工现象。每层碎浇筑完毕养护一天
6、后方可继续向上施工。3）装饰工程（1）、墙体砌筑结束后便进行室内粉刷、楼地面施工，依次进行施工。门窗框跟随砌体工程逐步进行安装，门窗扇在室内粗装饰基本结束后进行安装。（2）、外装饰工程在屋面工程施工结束后由上而下组织施工。4）屋面工程在主体封顶后即可穿插进行施工，尽快完成屋面工程，为外装饰创造有利条件。（五）、资源配置1、由于工程场地较大，施工时注意掌握按材料计划合理组织材料进场。2、本工程全部采用商品碎及预拌砂浆。3、梁、柱、板碎所用模板均采用18mm厚大块胶合板。4、施工现场的主要垂直运输机械：六台塔吊。5、外脚手架采用钢管脚手架。6、木模、钢筋现场配置，现场组装。（六）、劳动力、材料、设
7、备和物资管理一）劳动组织部署安排1、建立工地领导机构根据本工程规模，结构特点和复杂程序，确定工地领导机构的人选和名额,遵循合理分工与密切协作，因事设职与因职选人的原则，建立有施工经验、有开拓精神和工作效益高的工地领导机构。2、建立精干的工作班组（1）根据本工程特点和采用的施工组织方式，确定合理的劳动组织，建立相应的工作班组。（2）根据本工程特点及主体施工要求配备施工班组，其中瓦工班组6个，钢筋班组6个，木工班组6个，架子班组6个，机电班组6个。3、集结施工力量，组织劳动力进场（1）根据工程进度确定劳动力需要量计划，组织工人进场。（2）所有班组配备人员应满足工程施工进度与质量需要。（3）因特殊情
8、况，做好从其它工程项目部抽调人员的准备。（4）节假日放假期间，劳动力要进行合理安排，避免影响工程进度和质量。4、做好职工入场教育等工作为落实施工计划和技术责任制，应按管理系统逐级进行交底，交底内容包括:工程施工计划和月、旬作业计划，各分项工程的施工工艺标准及安全、技术措施，降低成本措施和质量保证措施，质量标准和验收规范要求，以及设计变更和技术核定事项等，都应详细交底，必要时进行现场示范，同时健全各项规章制度，加强遵纪守法教育。二）材料部署根据要求本工程预算的材料分析和施工进度计划的要求，编制物资的需求，随工程进度安排物资进场，并由专职人员进场对物资的数量、规格、品种等进行检查、验收，需要进行检
9、测的要取样送检，对不符合要求的材料，要退回厂家或销毁，不得在工程中使用。三）机械设备安排1、本工程采用6台40t.塔式起重机。2、本工程碎振捣机械配备10台插入式碎振捣器。3、本工程钢筋工用机械配备6套、木工用机械配备6套。4、投入本工程的其余机械、器具设备详见“投入本招标工程的主要施工机械设备表二（七）、各片区的主要施工方法和施工工艺本施工标段按场地划分为九个片区，即一体化新能源研产中心和进出口产品集散中心为片区一、油技研发转化中心A和油技研发转化中心B为片区二、油技研发转化中心C和油技高端产品实验中心为片区三、物探支持中心/辉固产品测试中心为片区四、实验中心为片区五、油生研发中心为片区六、
10、污水处理站为片区七、员工食堂为片区八、室外工程为片区九。片区一至片区六各采用一台塔吊用于垂直运输，各片区主要施工方法和施工工艺有：1、地基基础和地下空间工程技术1）灌注桩后注浆技术灌注桩后注浆是指在灌注桩成桩后一定时间，通过预设在桩身内的注浆导管及与之相连的桩端、桩侧处的注浆阀注入水泥浆。注浆目的一是通过桩底和桩侧后注浆加固桩底沉渣（虚土）和桩身泥皮，二是对桩底和桩侧一定范围的土体通过渗入（粗颗粒土）、劈裂（细粒土）和压密（非饱和松散土）注浆起到加固作用，从而增大桩侧阻力和桩端阻力，提高单桩承载力，减少桩基沉降。本工程桩基础采用钻孔灌注桩，采用后注浆的方法浇筑。2）复合土钉墙技术复合土钉墙是将
11、土钉墙与一种或几种单项支护技术或截水技术有机组合成的复合支护体系，它的构成要素主要有土钉、预应力锚杆、截水帷幕、微型桩、挂网喷射混凝土面层、原位土体等。复合土钉墙直呼具有轻型，机动灵活，适用范围广，支护能力强，可作超前支护，并兼备支护、截水等效果。是一项技术先进、施工简便、经济合理、综合性能突出的基坑支护技术。本工程实验中心基坑支护采用了复合土钉墙支护技术。2、混凝土技术1）混凝土裂缝控制技术混凝土裂缝已成为混凝土工程质量通病，如何防治混凝土裂缝是工程技术人员迫切希望解决的技术难题。然而防治混凝土裂缝是一个系统工程，包括设计、材料、施工中每一个技术环节。本技术主要是叙述防治裂缝的一些关键技术，
12、提高混凝土抗裂性能，从而达到防治混凝土裂缝的目的。本技术的主要内容包括：设计的构造措施、混凝土原材料（水泥、掺合料、细骨料、粗骨料）的选择、混凝土配合比对抗裂性能影响因数、抗裂混凝土配合比设计以及抗裂混凝土配合比优化设计方法以及施工中的一些技术措施等。3、钢筋及预应力技术1）大直径钢筋直螺纹连接技术钢筋直螺纹连接技术是指在热轧带肋钢筋的端部制做出直螺纹，利用带内螺纹的连接套筒对接钢筋,达到传递钢筋拉力和压力的一种钢筋机械连接技术。本工程底板、楼板以及梁的受力钢筋，当直径为20及20以上时采用直螺纹套筒连接，柱子竖向钢筋直径大于20的采用直螺纹连接。4、钢结构技术1）深化设计技术深化设计是在钢结
13、构工程原设计图的基础上，结合工程情况、钢结构加工、运输及安装等施工工艺和其他专业的配合要求进行的二次设计。其主要技术内容有：使用详图软件建立结构空间实体模型或使用计算机放样制图，提供制造加工和安装的施工用详图、构件清单及设计说明。本工程钢结构类型较多，构造复杂，在施工前通过设计深化，优化节点，方便施工。2）钢与混凝土组合结构技术型钢与混凝土组合结构主要包括钢管混凝土柱，十字、H型、箱型、组合型钢骨混凝土柱，箱型、H型钢骨梁、型钢组合粱等。钢管混凝土可显著减小柱的截面尺寸，提高承载力；钢骨混凝土承载能力高，刚度大且抗震性能好；组合梁承载能力高且高跨比小。钢管混凝土施工简便，梁柱节点采用内环板或外
14、环板式，施工与普通钢结构一致，钢管内的混凝土可采用高抛免振捣混凝土，或顶升法施工钢管混凝土。关键技术是设计合理的梁柱节点与确保钢管内浇捣混凝土的密实性。钢骨混凝土除了钢结构优点外还具备混凝土结构的优点，同时结构具有良好的防火性能。其关键技术是如何合理解决梁柱节点区钢筋的穿筋问题，以确保节点良好的受力性能与加快施工速度。组合梁是在钢梁上部浇筑混凝土，形成混凝土受压、钢结构受拉的截面合理受力形式，充分发挥钢与混凝土各自的受力性能。组合梁施工时，钢梁可作为模板的支撑。组合梁设计时要确保钢梁与混凝土结合面的抗剪性能，又要充分考虑钢梁各工况下从施工到正常使用各阶段的受力性能。5、机电安装工程技术1）管线
15、综合布置技术管线综合布置技术是依靠计算机辅助制图手段，在施工前模拟机电安装工程施工完后的管线排布情况。即在未施工前先根据所施工的图纸在计算机上进行图纸“预装配”，有条件的可以采用3D（三维图）直观的反映出设计图纸上的问题，尤其是在施工中各专业之间设备管线的位置冲突和标高重叠。根据模拟结果，结合原有设计图纸的规格和走向，进行综合考虑后再对施工图纸进行深化，而达到实际施工图纸深度。应用“管线综合布置技术极大缓解了在机电安装工程中存在的各种专业管线安装标高重叠，位置冲突的问题。不仅可以控制各专业和分包的施工工序，减少反工，还可以控制工程的施工质量与成本。本工程将采用广联达、鲁班等BIM软件进行综合管线布置，检测碰撞，及时优化设计。6、绿色施工技术1）基坑施工降水回收利用技术本工程距离河道较近，地下水资源丰富，施工过程中利用基坑降水抽出的地下水进行车辆冲洗，楼层施工用水，同时通过设置三级沉淀池回收利用水资源。2）预拌砂浆技术预拌砂浆是指由专业生产厂生产的，用于建设工程中的各类砂浆拌合物，预拌砂浆分为干拌砂浆和湿拌砂浆两种。本工程砌筑及抹灰施工采用预拌砂浆。3）粘贴保温板外保温系统施工技术粘贴保温板外保温系统施工技术是指将燃烧性能符合要求的聚苯乙烯泡沫塑料板粘贴于外墙外表面，在保温板表面涂抹抹面胶浆并铺设增强网，然后做饰面层的施工技术。聚苯板与基
