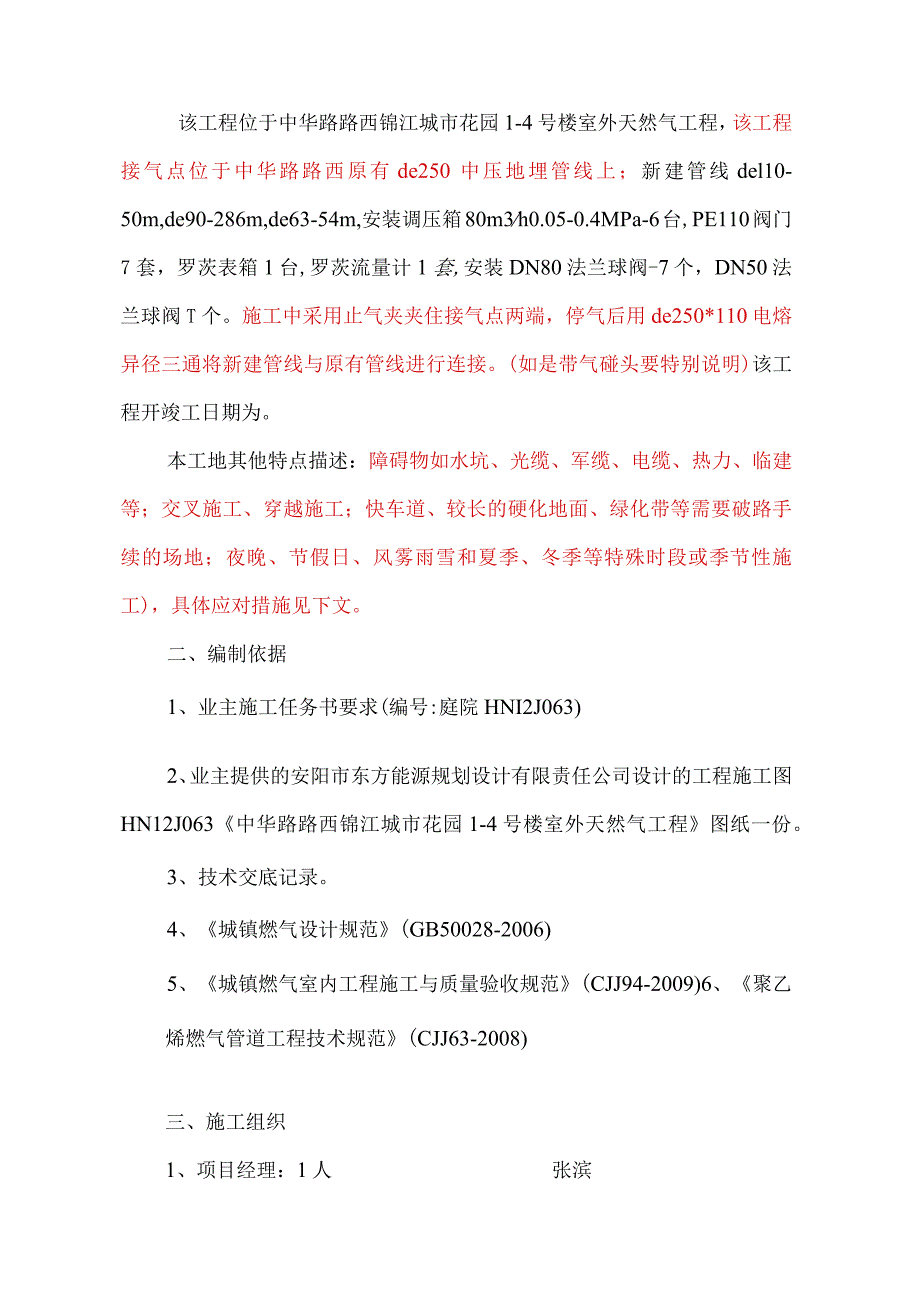

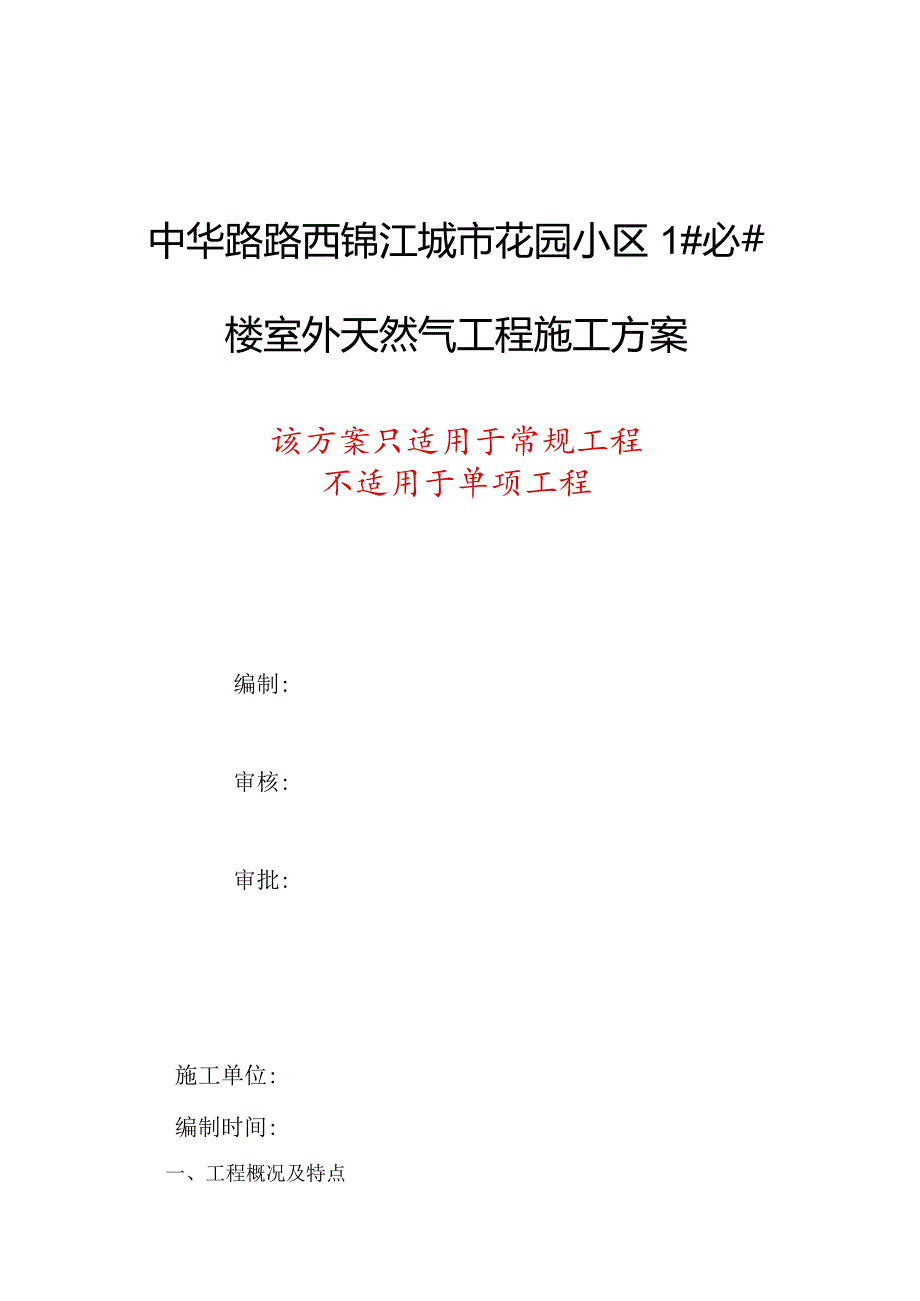

1、中华路路西锦江城市花园小区1#必#楼室外天然气工程施工方案该方案只适用于常规工程不适用于单项工程编制:审核:审批:施工单位:编制时间:一、工程概况及特点该工程位于中华路路西锦江城市花园1-4号楼室外天然气工程，该工程接气点位于中华路路西原有de250中压地埋管线上；新建管线del10-50m,de90-286m,de63-54m,安装调压箱80m3h0.05-0.4MPa-6台,PE110阀门7套，罗茨表箱1台,罗茨流量计1套,安装DN80法兰球阀-7个，DN50法兰球阀T个。施工中采用止气夹夹住接气点两端，停气后用de250*110电熔异径三通将新建管线与原有管线进行连接。(如是带气碰头要特
2、别说明)该工程开竣工日期为。本工地其他特点描述：障碍物如水坑、光缆、军缆、电缆、热力、临建等；交叉施工、穿越施工；快车道、较长的硬化地面、绿化带等需要破路手续的场地；夜晚、节假日、风雾雨雪和夏季、冬季等特殊时段或季节性施工)，具体应对措施见下文。二、编制依据1、业主施工任务书要求(编号:庭院HNI2J063)2、业主提供的安阳市东方能源规划设计有限责任公司设计的工程施工图HN12J063中华路路西锦江城市花园1-4号楼室外天然气工程图纸一份。3、技术交底记录。4、城镇燃气设计规范(GB50028-2006)5、城镇燃气室内工程施工与质量验收规范(CJJ94-2009)6、聚乙烯燃气管道工程技术

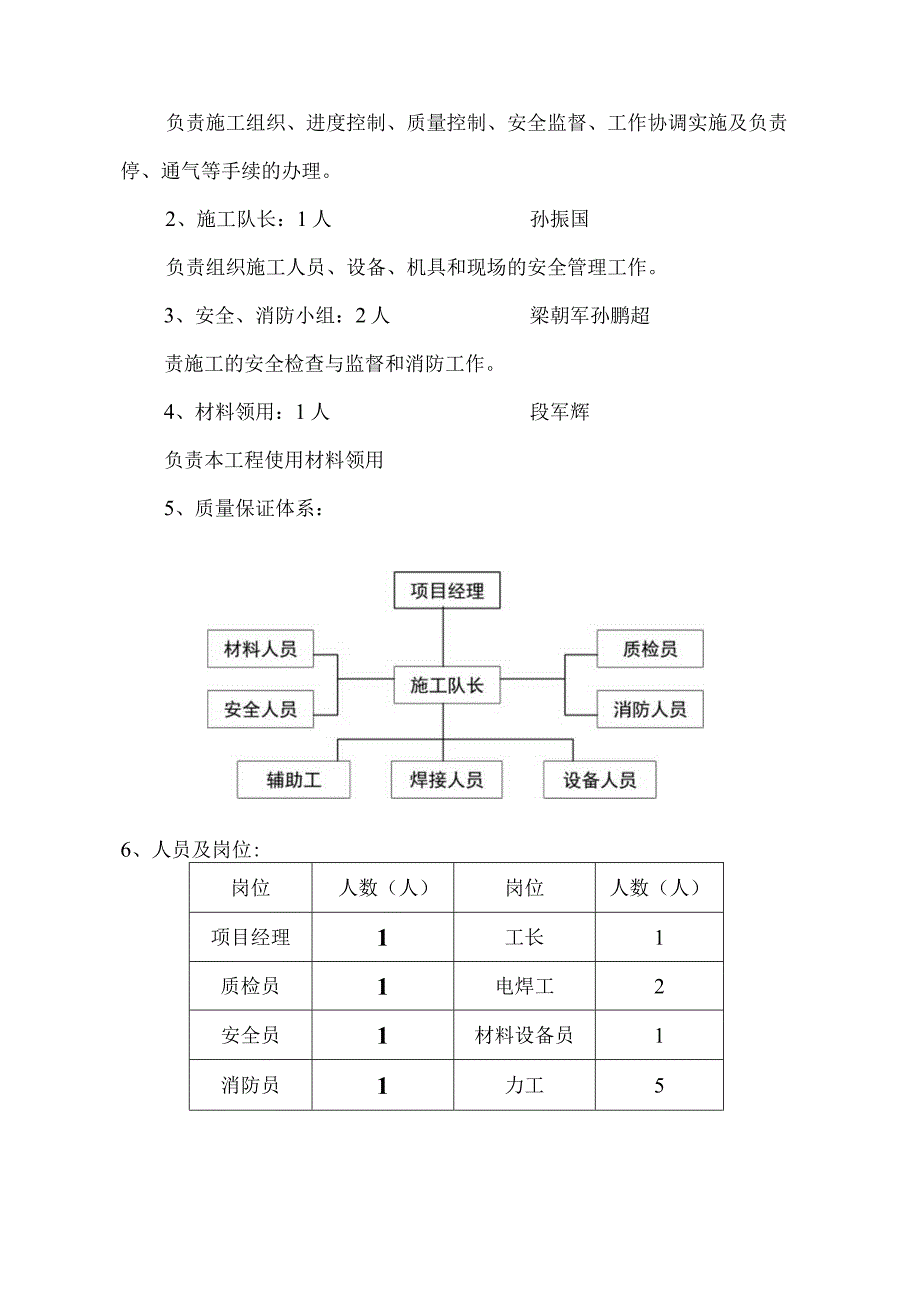

3、规范(CJJ63-2008)三、施工组织1、项目经理：1人张滨负责施工组织、进度控制、质量控制、安全监督、工作协调实施及负责停、通气等手续的办理。2、施工队长：1人孙振国负责组织施工人员、设备、机具和现场的安全管理工作。3、安全、消防小组：2人梁朝军孙鹏超责施工的安全检查与监督和消防工作。4、材料领用：1人段军辉负责本工程使用材料领用5、质量保证体系：6、人员及岗位:岗位人数（人）岗位人数（人）项目经理1工长1质检员1电焊工2安全员1材料设备员1消防员1力工57、施工机械设备:序号名称单位数量型号1空压机台12F-0.3/82电焊机1BX6-2003热熔焊机台1SH1104电熔焊机台1DRH5
4、发电机台1EF60006电夯Zx1HCD-70B7电动三轮车辆3四、施工前准备1、项目经理张滨负责联系设计人员、监理、施工人员进行技术交底（技术交底工作已于2013.4.10日完成）2、施工队长组织落实施工人员，设备、机具、安全防护用品配备到位，保证关键岗位人员具有资质和设备的正常运转。3、施工用水、电及临时材料仓库由梁朝军协调并已落实。4、张滨负责严格按照业主提供的施工图编制工程材料使用量需求计划。5、孙振国负责工程材料的领用，确保材料领用齐全及时供应。6、项目部负责协调施工中与各方关系。7、开工前由项目经理负责对施工人员进行施工方案的交底及施工安全教育。五、施工进度（按照实际情况择项填写）
5、序号工程内容施工起止日历工期共天12345678910111213141总工期202测量放线、材料准备13围护、布管、组对焊接34无损检测、补口补伤35穿越管段吹扫、试压26穿越（顶管）施工67工作坑开挖支护128阀门安装29整体吹扫、试压、连头410不停输开口111拆除回填、竣工验收6六、管道施工要求说明远传、户内抄表、铝塑管与钢管；户内楼板、外墙走管；架空和地埋。1、管位放线：根据施工图的管位进行放线，撒白灰线。在地形起伏地段和转角地段应特别标注。当管道沿线遇到地下构筑物或其它隐蔽工程时，放线应在交叉范围两端作出明显标志。2、开挖管沟：明确开挖管沟的土质类别、开挖方式。施工前，根据管道占地
6、宽度的范围的树木、石块等障碍物清除干净。其沟、坎、陡坡等应予以平整，不得影响施工机具通行。管道沟槽应按设计所定的平面位置进行开槽，挖深按施工图规定。开挖管沟时其断面尺寸应准确，沟底应平直，沟内无塌方，无积水，无各种油类及杂物，转角应符合设计要求，其管沟检查应符合以下标准：管沟中心偏移允许偏差WlOO毫米管沟标高+50毫米-100毫米管沟宽度100毫米开挖管沟土石方不可两边抛土，应将开挖的土石方堆放到布管的另一侧，且堆土距沟边不得小于05米管沟应保持顺畅。挖管沟遇到地下构筑物及其它障碍设施时应及时与其主管单位协商指定安全技术措施，并派人到现场监督。管沟沟底宽度：(分别注明单、双管沟槽的尺寸规格；
7、放坡系数)沟底宽度(m)=PE管公称直径(m)+宽度余量(In)按业主要求，宽度余量取0.3。开挖管沟后，应及时检查验收，不符合要求应及时修正，并做好竣工测量和记录。验收合格后应及时办理交接手续。开挖沟槽应按照土方工程作业指导书、燃气工程项目部作业指导书执行。3、管道焊接、安装：管道应在沟槽内进行连接(沟边组焊、沟底连接)，下管时应采用软带平稳下移防止管材划伤、扭曲或过大的拉伸和弯曲。地下燃气管道穿过排水管、热力管沟、信息管沟以及其它各种用途沟槽时，应将燃气管道敷设于套管内，套管伸出构筑物外壁不小于城镇燃气设计规范(GB50028-2006)表5.3.21中燃气管道与该构筑物的水平净距。管道两
8、段应采用柔性的防腐、防水材料密封。聚乙烯管道的电熔、热熔连接：PE管道应在沟底标高和管基质量检查合格后，方准敷设。下管时应防止划伤、扭曲或过大的拉伸和弯曲。PE管连接时，管道应洁净。每次收工时，管口应临时封堵。直径在90mm以上的聚乙烯管材、管件连接一般可采用热熔对接连接，特殊情况下（如气温在一5。C以下）和大风环境可采用电熔连接。直径小于Ilomm的管材及管件使用电熔连接（要与施工图要求一致）。聚乙烯燃气管道和其它材质的管道、阀门、管路附件等连接应采用法兰或钢塑过渡接头连接。 随PE管道敷设埋设金属示踪线，（说明施工图要求的线径）示踪线间连接采用锡焊连接，焊口用热塑管绝缘包扎，距规划路面不小
9、于400mm且距管顶不小于30Omm处埋设警示带。（顶管施工的示踪线敷设按施工图要求） 电熔连接机具与电熔管件应正确连通连接时，通电加热的电压和加热时间应符合电熔连接机具和电熔管件生产厂的规定。电熔连接冷却期间以及保压、冷却期间，不得移动连接件或在连接件上施加任何外力。热熔连接前、连接后，连接工具加热面上的污物应用洁净棉布擦。热熔连接加热时间和加热温度应符合热熔连接工具生产厂和管材、管件生产厂的要求。热熔连接保压、冷却时间，应符合热熔连接工具生产厂和管材、管件生产厂的要求，金属管道的电熔、热熔连接： 金属管道的切口及坡口加工宜采用机械方法，当采用气割等热加工方法时,必须要出去坡口表面的氧化皮,
10、并进行打磨。 不应在管道焊缝上开孔。管道开孔边缘与管道焊缝的间距不应小于1(R)nun,且不小于100mm；当无法避开时，应对以开孔中心为圆心，1.5倍开孔直径为半径圆中的全部焊缝做100%射线探伤检查。 直缝或螺旋缝焊接钢管对焊连接时，两端管道本身的直缝或螺旋缝应错开组对,其错开的距离沿管外径上的弧长间距不小于100mm。对接焊缝之间的间距(短管长度)应符合下列规定:公称直径大于等于15Omm时,不小于15Omm；公称直径小于15Omm时不小于1倍外径且不应小于100mm。 对接焊缝与支吊架间距不小于50三;不得在坡口之外的管道母材表面引弧和试验电流，且应防止电弧擦伤母材，焊缝外观应成形良好
11、，焊道、母材之间应平滑过渡，焊渣和飞溅物应清除干净；壁厚小于等于6mm时，焊缝余高应小于等于L5mm；壁厚大于6mm时，焊缝余高不应大于3mm。4、管道的吹扫和试压(1)、管道的吹扫：管道试压前应进行吹扫，吹扫介质采用压缩空气，吹扫口宜设在开阔地带并加固。压缩空气温度不宜超过40o吹扫应反复进行多次，并且做好记录，确认管道无污物。吹出的气体用白布检查无变色为合格。每次吹扫的长度应根据吹扫介质、压力和气量来确定，一般不超过500%流速为20msV40ms(2)、管道的试压：管道宜用压缩空气做试验介质。管道强度试验压力为设计压力的L5倍，(中压0.6Mpa,低压0.4MPa)。管道进行强度试验时应
12、缓慢升压，达到试验压力后应稳压一小时，然后仔细检查，无降压为合格。气密性试验应在强度试验合格后且管沟回填至管顶O.5m后进行，试验压力为设计压力的L15倍，(中压0.46Mpa,低压O.IMpa)。在气密性试验开始前，应向管道内充气至试验压力，保持一定时间，达到温度、压力后稳压24小时，允许压力降应符合城镇燃气输配工程施工及验收规范(CJJ33-2005)第7.3.4和7.3.5条要求。压力试验要说明是分段还是全线进行，根据现场情况来定。试验过程中遇到的其他情况应按工程设计及管道使用部门和国家有关规范标准进行，或双方协商解决。5、管沟回填(1)、管道应在试压合格后回填。管沟回填前，应与业主代表
13、共同对管道进行现场签证测量、工程量认证、卫星定位等作业。一次回填、铺设警示带、铺砖、二次回填、路面恢复按照土方工程作业指导书、燃气工程项目部作业指导书执行。(2)、管道埋深应符合设计要求，管顶标高测量完毕，资料应齐全、准确；(3)、管道在沟内不得有悬空现象，应清除管沟内积水。(4)、回填应先用沙土或素土将管底空隙填实，然后从管道两肋开始回填至管顶以上0.3米处并分层捣实夯实；管道两侧及管顶以上0.5米内的回填土,不得含有碎石、砖块、垃圾等杂物。最后可用原土回填。回填前必须将敷设时所有垫块全部拆除,若沟内有积水应将积水抽干后再回填，管底填砂层0.2米，管顶填沙0.3米，其余覆土。(5)、回填土应分层夯实，每层厚度为0.2-0.3米，当填土超出管顶0.5米时，可使用小型机械夯实，每层土厚度0.250.4米。(6)、随PE管道敷设埋设金属示踪线，示踪线间连接采用锡焊连接，焊口用热塑管绝缘包扎，距规划路面不小于40Omm且距管顶不小于30Omm处埋设警示带，警示带上铺砖，警示带颜色为黄色，警示带上应标注醒目的字样。6、架空管道用钢管，防腐时先刷两遍防腐底漆，再刷两遍黄色面漆。在架空管道外侧每隔6m用蓝色面漆刷“天燃气”标志。
