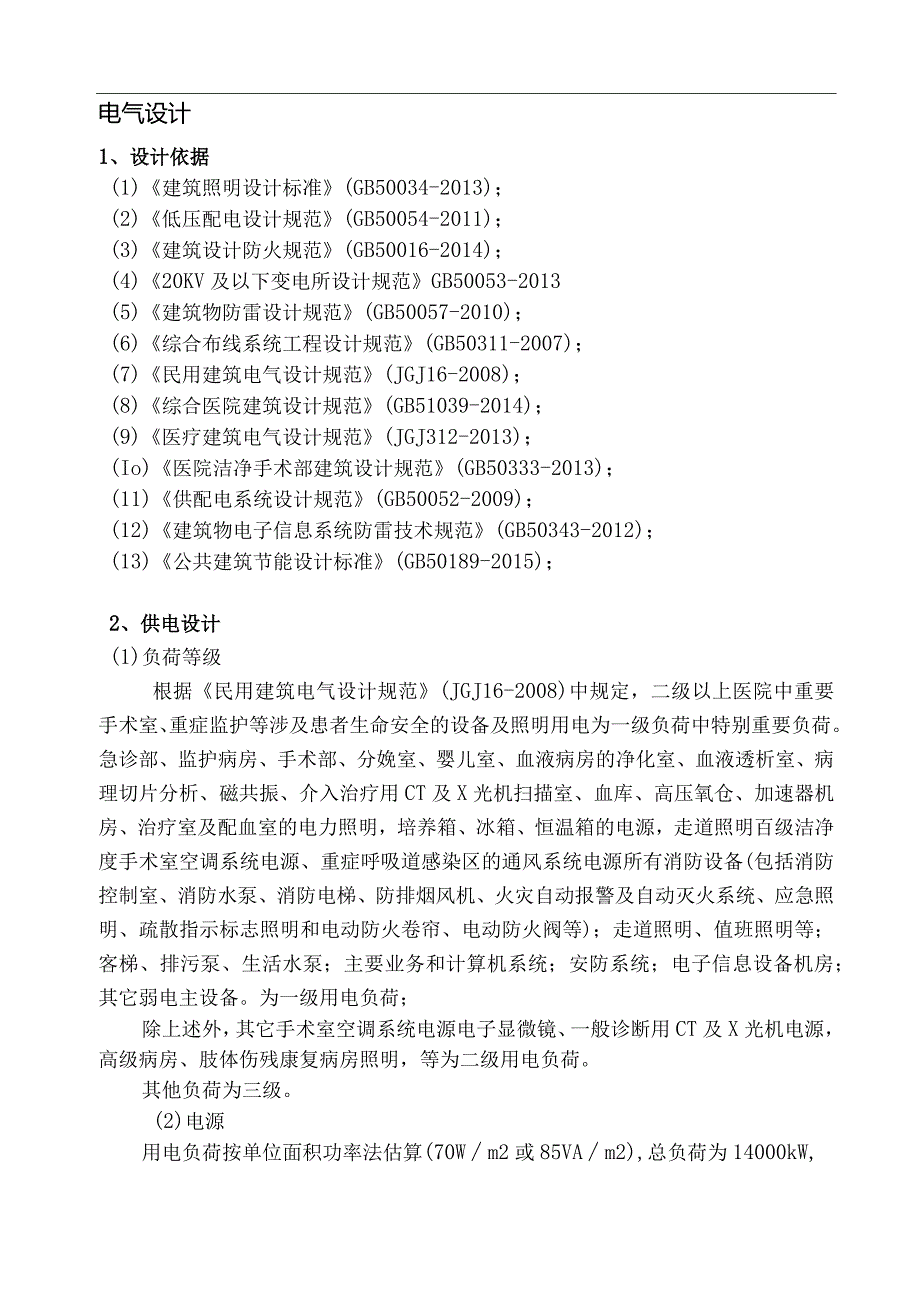

1、电气设计1、设计依据(1)建筑照明设计标准(GB50034-2013)；(2)低压配电设计规范(GB50054-2011)；(3)建筑设计防火规范(GB50016-2014)；(4)20KV及以下变电所设计规范GB50053-2013(5)建筑物防雷设计规范(GB50057-2010)；(6)综合布线系统工程设计规范(GB50311-2007)；(7)民用建筑电气设计规范(JGJ16-2008)；(8)综合医院建筑设计规范(GB51039-2014)；(9)医疗建筑电气设计规范(JGJ312-2013)；(Io)医院洁净手术部建筑设计规范(GB50333-2013)；(11)供配电系统设计规范
2、(GB50052-2009)；(12)建筑物电子信息系统防雷技术规范(GB50343-2012)；(13)公共建筑节能设计标准(GB50189-2015)；2、供电设计(1)负荷等级根据民用建筑电气设计规范(JGJ16-2008)中规定，二级以上医院中重要手术室、重症监护等涉及患者生命安全的设备及照明用电为一级负荷中特别重要负荷。急诊部、监护病房、手术部、分娩室、婴儿室、血液病房的净化室、血液透析室、病理切片分析、磁共振、介入治疗用CT及X光机扫描室、血库、高压氧仓、加速器机房、治疗室及配血室的电力照明，培养箱、冰箱、恒温箱的电源，走道照明百级洁净度手术室空调系统电源、重症呼吸道感染区的通风系
3、统电源所有消防设备(包括消防控制室、消防水泵、消防电梯、防排烟风机、火灾自动报警及自动灭火系统、应急照明、疏散指示标志照明和电动防火卷帘、电动防火阀等)；走道照明、值班照明等；客梯、排污泵、生活水泵；主要业务和计算机系统；安防系统；电子信息设备机房；其它弱电主设备。为一级用电负荷；除上述外，其它手术室空调系统电源电子显微镜、一般诊断用CT及X光机电源，高级病房、肢体伤残康复病房照明，等为二级用电负荷。其他负荷为三级。(2)电源用电负荷按单位面积功率法估算(70Wm2或85VAm2),总负荷为14000kW,本工程变配电所由两回IOkV专用电缆线路供电，两路电源一用一备，每一路电源均能保证本工程
4、的全部重要负荷用电。设置两个变配电房，柴油发电机房附设在变配电房内。每个柴油发电机房内设置1台柴油发电机组，容量均为100OkW的全自动型应急柴油发电机组。柴油发电机组冷却方式采用风冷式。机组采用无刷交流发电机，发电机出口电压为0.4kV,频率为50Hz,发电机设两个出线回路，为应急母线段供电。柴油发电机必需在确定双电源切换柜在市电侧无电的情况下15s自动投入，市电恢复正常时则由柴油发电机自动停机并转换为市电供电。高压设备采用直流操作电源，微机、智能型继电保护。高低压配电室内均预留发展空间。（3）低压配电系统低压配电系统采用每两台变压器一组，分列运行；设低压母联开关，主开关与联络开关间设电气联
5、锁。当某一台变压器或低压母线故障、检修时，另一台需负担本变压器组二级及以上重要负荷供电。在变电所低压侧设集中的电容补偿装置,补偿方式为自动补偿O在补偿屏内装设电抗器,同时在低压母线装设有源滤波器以治理谐波。将功率因数补偿到高压侧不小于0.9o低压配电采用树干式与放射式相结合的配电形式，低压配电系统出线回路用断路器作短路及过载保护，各末端配电箱设分路开关保护。3、线路敷设消防配电线路干线采用矿物绝缘电缆，分支干线及支线采用低烟无卤阻燃耐火型电缆（电线），其他普通线路用低烟无卤阻燃电缆（电线），分别沿电缆沟、电缆桥架、镀锌线槽或薄壁钢管敷设。电话、网络线路采用低卤、低烟、低毒型专用电缆或导线穿管或

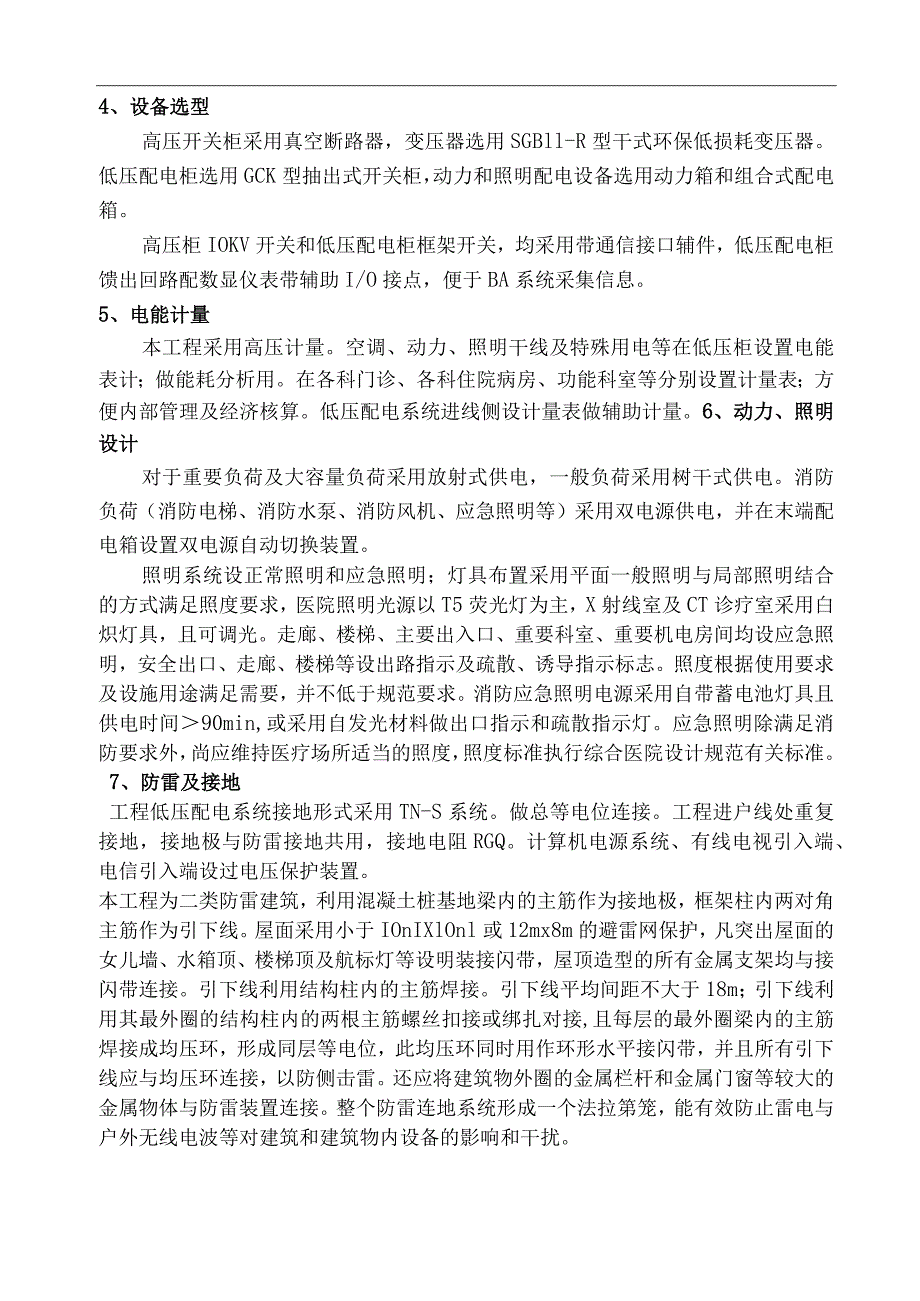

6、线槽敷设。高压配电室及低压配电室配出的所有回路均采用上进上出方式，经电缆桥架引至强电竖井或各配电间。供消防设备用的封闭母线需采用防火型或外涂防火涂料。消防设备配电线路暗敷时，保护层厚度须大于30mm；明敷时做防火处理。电缆竖井在电气设备安装完毕后，每层进行防火封堵。主干线和支干线采用电缆桥架沿顶棚（吊顶）或墙明敷设，支线采用导线穿钢管或PVC管埋地、沿墙、楼板内暗敷设。网络机房、消防监控室等设架空防静电地板。线路沿地板下敷设。手术室设设备夹层，线路沿夹层敷设。4、设备选型高压开关柜采用真空断路器，变压器选用SGBll-R型干式环保低损耗变压器。低压配电柜选用GCK型抽出式开关柜，动力和照明配电
7、设备选用动力箱和组合式配电箱。高压柜IOKV开关和低压配电柜框架开关，均采用带通信接口辅件，低压配电柜馈出回路配数显仪表带辅助I/O接点，便于BA系统采集信息。5、电能计量本工程采用高压计量。空调、动力、照明干线及特殊用电等在低压柜设置电能表计；做能耗分析用。在各科门诊、各科住院病房、功能科室等分别设置计量表；方便内部管理及经济核算。低压配电系统进线侧设计量表做辅助计量。6、动力、照明设计对于重要负荷及大容量负荷采用放射式供电，一般负荷采用树干式供电。消防负荷（消防电梯、消防水泵、消防风机、应急照明等）采用双电源供电，并在末端配电箱设置双电源自动切换装置。照明系统设正常照明和应急照明；灯具布置
8、采用平面一般照明与局部照明结合的方式满足照度要求，医院照明光源以T5荧光灯为主，X射线室及CT诊疗室采用白炽灯具，且可调光。走廊、楼梯、主要出入口、重要科室、重要机电房间均设应急照明，安全出口、走廊、楼梯等设出路指示及疏散、诱导指示标志。照度根据使用要求及设施用途满足需要，并不低于规范要求。消防应急照明电源采用自带蓄电池灯具且供电时间90min,或采用自发光材料做出口指示和疏散指示灯。应急照明除满足消防要求外，尚应维持医疗场所适当的照度，照度标准执行综合医院设计规范有关标准。7、防雷及接地工程低压配电系统接地形式采用TN-S系统。做总等电位连接。工程进户线处重复接地，接地极与防雷接地共用，接地
9、电阻RGQ。计算机电源系统、有线电视引入端、电信引入端设过电压保护装置。本工程为二类防雷建筑，利用混凝土桩基地梁内的主筋作为接地极，框架柱内两对角主筋作为引下线。屋面采用小于IOnIXlOnl或12mx8m的避雷网保护，凡突出屋面的女儿墙、水箱顶、楼梯顶及航标灯等设明装接闪带，屋顶造型的所有金属支架均与接闪带连接。引下线利用结构柱内的主筋焊接。引下线平均间距不大于18m；引下线利用其最外圈的结构柱内的两根主筋螺丝扣接或绑扎对接,且每层的最外圈梁内的主筋焊接成均压环，形成同层等电位，此均压环同时用作环形水平接闪带，并且所有引下线应与均压环连接，以防侧击雷。还应将建筑物外圈的金属栏杆和金属门窗等较
10、大的金属物体与防雷装置连接。整个防雷连地系统形成一个法拉第笼，能有效防止雷电与户外无线电波等对建筑和建筑物内设备的影响和干扰。凡进入建筑物的各种线路及管道，包括水管、强电线路穿管、弱电线路穿管等，尽可能全线埋地引入，并在入户处将电缆金属外皮、钢管、金属管道等与总等电位接地端子箱连接。整个电源采用TN-S供电系统，从变压器中性点以后，N线与PE线应严格分开。接地措施：电气设备的工作接地及保护接地与建筑物防雷接地采用联合接地方式，利用大楼(建筑物)的桩基、承台内的钢筋及地梁内主筋连通作为接地系统的接地装置，接地电阻小于O.5o并在地下室低压配电间、弱电机房的墙上，下边距地30Omnl高度安装总等电
11、位端子箱，总等电位端子箱的接地引上线至少有4处不同的-40x4热镀锌扁钢与基础接地极可靠连接。8、区域内的道路照明系统设计(不含室外景观)主要是室外道路照明和景观照明，道路照明采用3米高的庭园灯(总高)、间距为18米左右，草坪灯：其高度为0.81.0米、草皮灯以及泛光灯等。其线路敷设均采用电缆穿钢管埋地暗敷、埋设深度为-0.8米，并要求接地。控制方式采用定时和手动路灯控制器进行控制，该设备设在管理用房内。智能化设计(一).设计依据(1)建筑设计防火规范(GB50016-2014)(2)综合医院建筑设计规范(GB51039-2014)(3)汽车库、修车库、停车场设计防火规范(GB50067-20
12、14)(4)火灾自动报警系统设计规范(GB50116-2013)(5)综合布线系统工程设计规范(GB50311-2007)(6)建筑物电子信息系统防雷技术规范(GB50343-2012)(7)有线电视系统工程技术规范(GB50200-94)(8)安全防范工程技术规范(GB50348-2004)(9)民用建筑电气设计规范(JGJ16-2008)(10)医疗建筑电气设计规范(JGJ312-2013)(11)建筑专业和相关专业提供的技术资料(二).设计范围本工程弱电设计包括以下几个系统：1、呼(叫)信号系统2、有线电视系统(CATV)O3、电话及网络、医疗专用信息、综合布线系统。4、建筑设备监控系统
13、。5、安全防范系统、门禁系统、地下室车库管理系统6、远程抄表系统7、机房系统8、公共广播及紧急广播分系统（PAS）。9、火灾自动报警与联动控制系统（FAS）。（三）.系统设计1、呼（叫）信号系统护士呼应（叫）信号系统本工程的护士呼叫系统：在住院楼的病房区在每个病床床头（包括病房等病床床头）、急诊观察室、点滴室、护士站须设有应急呼叫系统。该系统按病房护理单元划分成若干个护士呼叫信号管理单元。每个呼叫单元的系统主机及控制器设于该护理单元的护士站，每个护理单元各间病房内的每个病床床头的治疗带上设有病床呼叫器、呼叫复位按钮、输液报警器，浴厕内设呼救按钮，病房门外设显示灯，在走廊上设置走廊显示屏,以实现
14、病人对护士的呼叫。呼叫等级分普通呼叫、优先呼叫和紧急呼叫三级，主机可用话筒或单键触摸形式与患者联系。同时在走廊预留无线发射机端口，以备未来无线寻呼。1.2紧急（残疾人）呼叫系统除本院工作区域的卫生间，凡是病人可能用到的卫生间（如公共卫生间、残疾人卫生间等）设置紧急呼救系统。1.3候诊呼叫系统在检验科、放射科、超声科、内镜中心等设置候诊呼叫系统。1.4供电电源：主机电源就近引自层应急配电箱。系统工作接地与防雷接地系统共用接地装置，接地电阻RWLOQ。2、有线电视系统（CATV）本工程的有线电视系统：在住院楼的病房和值班室设置。本系统的进线引自门诊大楼五楼，经连廊引入综合外科大楼。系统采用分配分支
15、方式，主干电缆的型号规格为SYWV-75-9型在弱电室内明敷,室内支干电缆的型号规格为SYWV-75-9型穿SC32管暗敷设，分支电缆的型号规格为SYWV-75-5型穿SC20管暗敷设。各层设置有线电视分支、分配器箱。在病房、值班等设置有线电视接口。为避免看电视时声音影响同房间的病人休息，可将电视音频信号接到设备带上的耳机插孔处，看电视时可带耳机收听。（每间病房、值班室配置一个电视接口）电视系统单孔终端盒，用户电平要求694dB,并保证四级清晰度。室内电视电缆采用金属桥架或穿金属管保护暗敷。系统计算、放大器或衰减器等器材的增设以及调试由集成商来完成。每间病房一个有线电视接口（高度约L3米）；值班室一个有线电视接口（底边距地0.3米）供电电源：前端设备电源就近引自层配电箱。系统工作接地与防雷接地系统共用接地装置，接地电阻RWLOQ。3、电话系统和计算机网络综合布线系统本工程电话及网络接入设备设在外科楼二层机房，从急救中心和门诊楼个引一路进线。病房：每床设置一个数据接口（设于治疗带上）。值班室：1个语音接口（底边距地0.3米）、1个数据接口（底边距地0.3米）办公：每个桌子一个网络接口、一个电话接口（底边距地0.3米）诊室：每个桌子一个网络接口、一个电话接口（底边距地0.3米）手术室：每间除门边墙，每侧墙上1个语音接口，2个数据接口（底边距地LO米）
