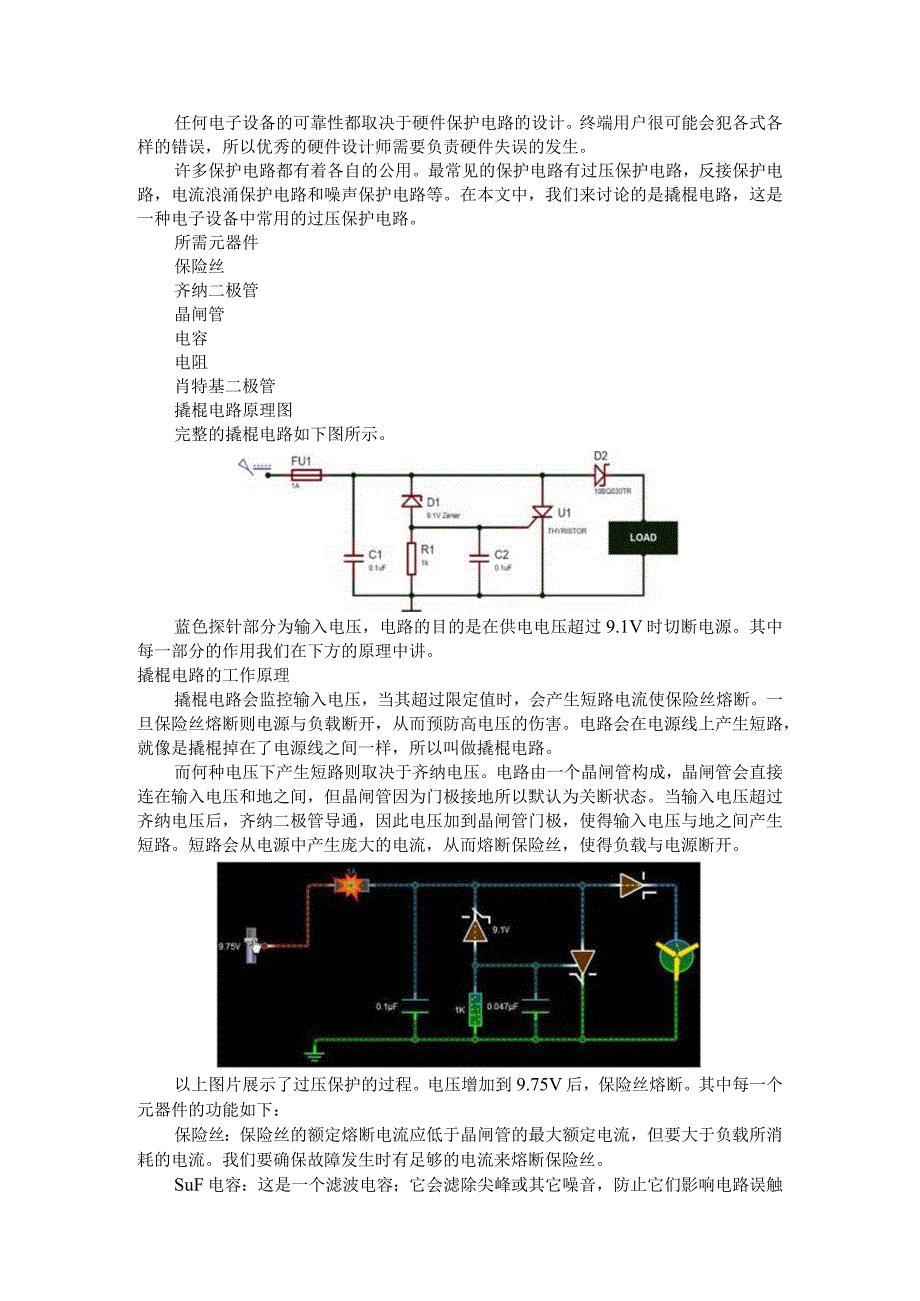

(电路设计)过压保护的撬棍电路(ovp电路).docx_第1页
第1页 / 共4页

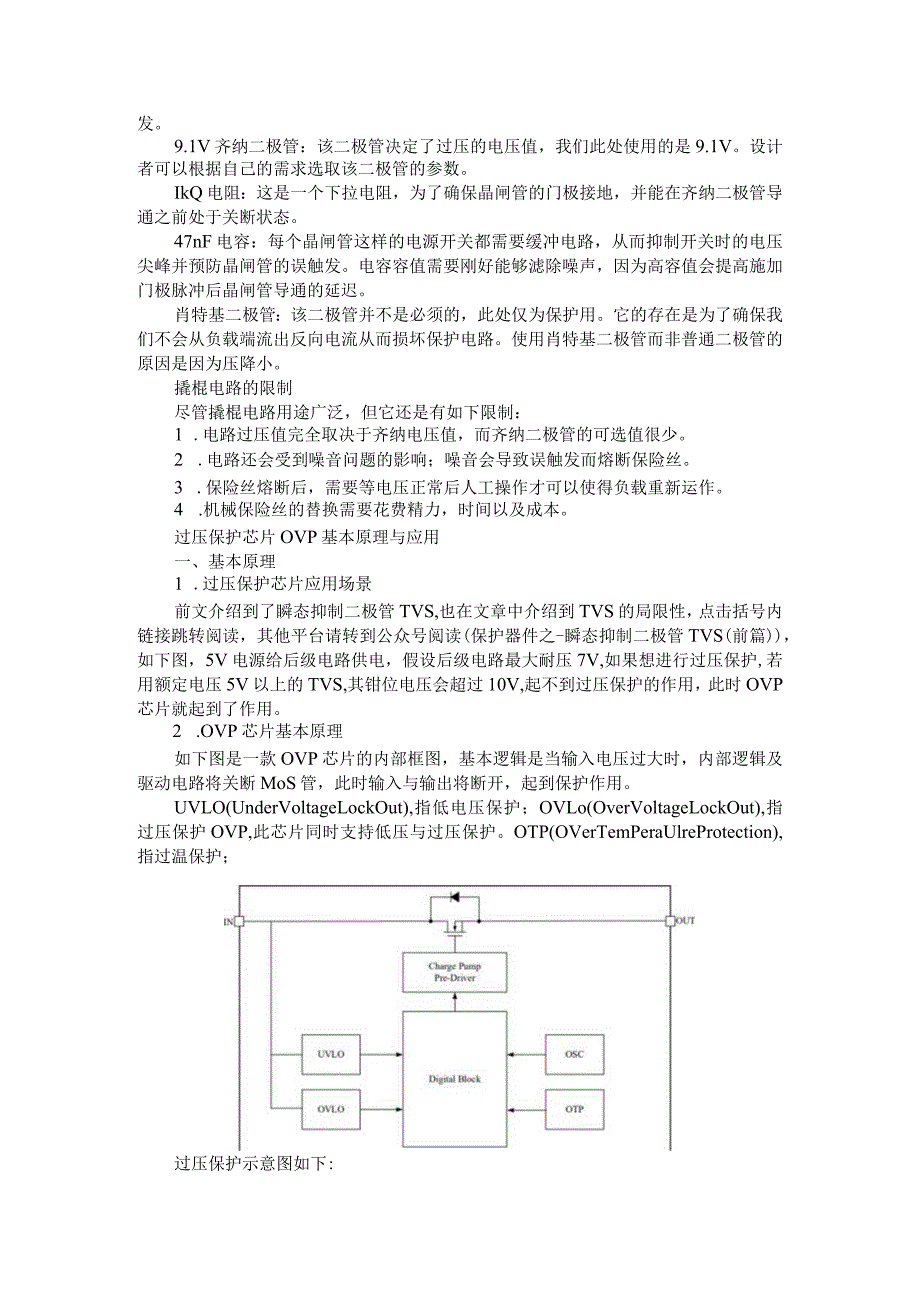

(电路设计)过压保护的撬棍电路(ovp电路).docx_第2页
第2页 / 共4页

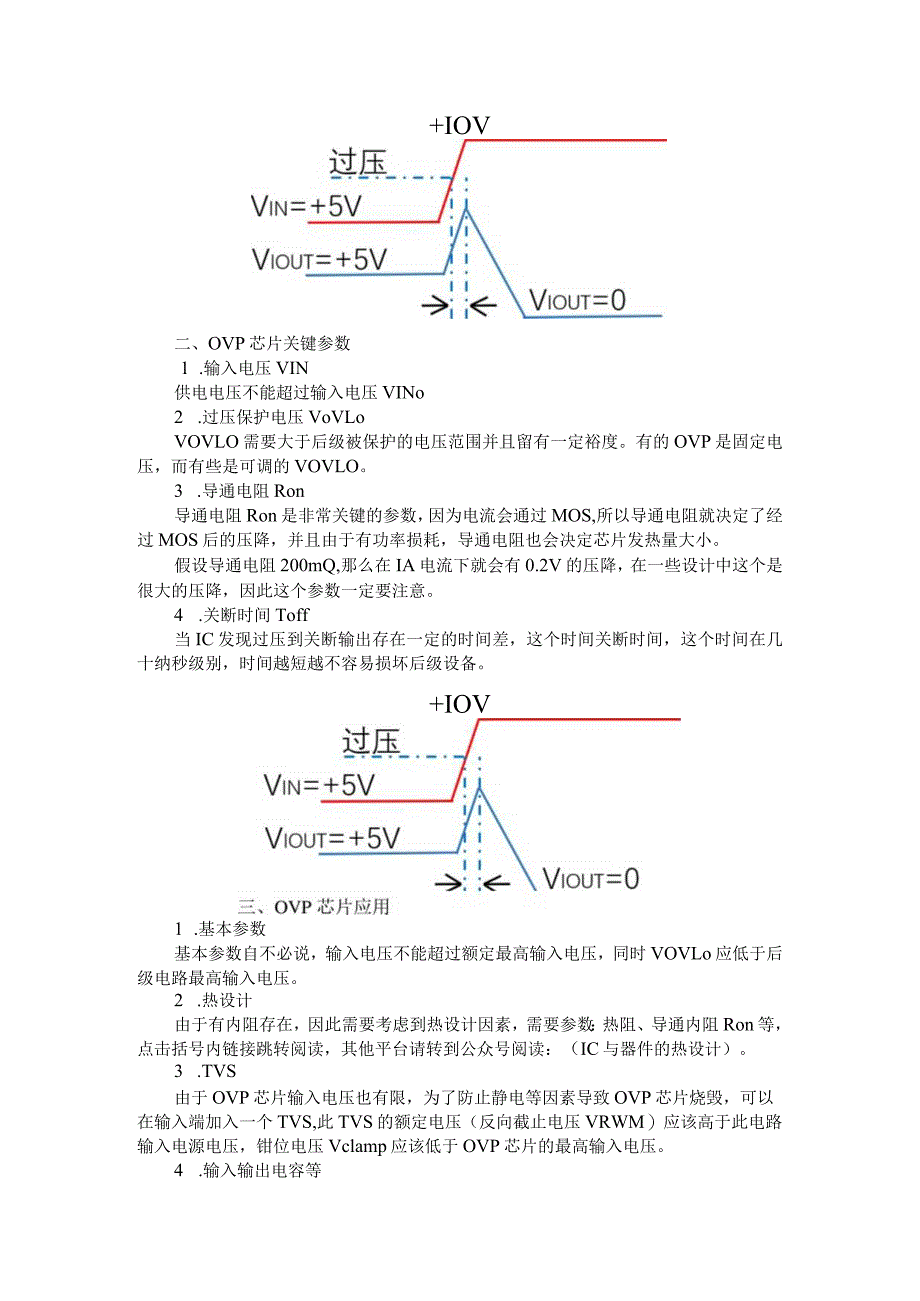

(电路设计)过压保护的撬棍电路(ovp电路).docx_第3页
第3页 / 共4页
(电路设计)过压保护的撬棍电路(ovp电路).docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《(电路设计)过压保护的撬棍电路(ovp电路).docx》由会员分享,可在线阅读,更多相关《(电路设计)过压保护的撬棍电路(ovp电路).docx(4页珍藏版)》请在第壹文秘上搜索。

1、任何电子设备的可靠性都取决于硬件保护电路的设计。终端用户很可能会犯各式各样的错误,所以优秀的硬件设计师需要负责硬件失误的发生。许多保护电路都有着各自的公用。最常见的保护电路有过压保护电路,反接保护电路,电流浪涌保护电路和噪声保护电路等。在本文中,我们来讨论的是撬棍电路,这是一种电子设备中常用的过压保护电路。所需元器件保险丝齐纳二极管晶闸管电容电阻肖特基二极管撬棍电路原理图完整的撬棍电路如下图所示。蓝色探针部分为输入电压,电路的目的是在供电电压超过9.1V时切断电源。其中每一部分的作用我们在下方的原理中讲。撬棍电路的工作原理撬棍电路会监控输入电压,当其超过限定值时,会产生短路电流使保险丝熔断。一

2、旦保险丝熔断则电源与负载断开,从而预防高电压的伤害。电路会在电源线上产生短路,就像是撬棍掉在了电源线之间一样,所以叫做撬棍电路。而何种电压下产生短路则取决于齐纳电压。电路由一个晶闸管构成,晶闸管会直接连在输入电压和地之间,但晶闸管因为门极接地所以默认为关断状态。当输入电压超过齐纳电压后,齐纳二极管导通,因此电压加到晶闸管门极,使得输入电压与地之间产生短路。短路会从电源中产生庞大的电流,从而熔断保险丝,使得负载与电源断开。以上图片展示了过压保护的过程。电压增加到9.75V后,保险丝熔断。其中每一个元器件的功能如下:保险丝:保险丝的额定熔断电流应低于晶闸管的最大额定电流,但要大于负载所消耗的电流。

3、我们要确保故障发生时有足够的电流来熔断保险丝。SuF电容:这是一个滤波电容;它会滤除尖峰或其它噪音,防止它们影响电路误触发。9.1V齐纳二极管:该二极管决定了过压的电压值,我们此处使用的是9.1V。设计者可以根据自己的需求选取该二极管的参数。IkQ电阻:这是一个下拉电阻,为了确保晶闸管的门极接地,并能在齐纳二极管导通之前处于关断状态。47nF电容:每个晶闸管这样的电源开关都需要缓冲电路,从而抑制开关时的电压尖峰并预防晶闸管的误触发。电容容值需要刚好能够滤除噪声,因为高容值会提高施加门极脉冲后晶闸管导通的延迟。肖特基二极管:该二极管并不是必须的,此处仅为保护用。它的存在是为了确保我们不会从负载端

4、流出反向电流从而损坏保护电路。使用肖特基二极管而非普通二极管的原因是因为压降小。撬棍电路的限制尽管撬棍电路用途广泛,但它还是有如下限制:1 .电路过压值完全取决于齐纳电压值,而齐纳二极管的可选值很少。2 .电路还会受到噪音问题的影响;噪音会导致误触发而熔断保险丝。3 .保险丝熔断后,需要等电压正常后人工操作才可以使得负载重新运作。4 .机械保险丝的替换需要花费精力,时间以及成本。过压保护芯片OVP基本原理与应用一、基本原理1 .过压保护芯片应用场景前文介绍到了瞬态抑制二极管TVS,也在文章中介绍到TVS的局限性,点击括号内链接跳转阅读,其他平台请转到公众号阅读(保护器件之-瞬态抑制二极管TVS

5、(前篇),如下图,5V电源给后级电路供电,假设后级电路最大耐压7V,如果想进行过压保护,若用额定电压5V以上的TVS,其钳位电压会超过10V,起不到过压保护的作用,此时OVP芯片就起到了作用。2 .OVP芯片基本原理如下图是一款OVP芯片的内部框图,基本逻辑是当输入电压过大时,内部逻辑及驱动电路将关断MoS管,此时输入与输出将断开,起到保护作用。UVLO(UnderVoltageLockOut),指低电压保护;OVLo(OverVoltageLockOut),指过压保护OVP,此芯片同时支持低压与过压保护。OTP(OVerTemPeraUlreProtection),指过温保护;过压保护示意图

6、如下:+IOV二、OVP芯片关键参数1 .输入电压VIN供电电压不能超过输入电压VINo2 .过压保护电压VoVLoVOVLO需要大于后级被保护的电压范围并且留有一定裕度。有的OVP是固定电压,而有些是可调的VOVLO。3 .导通电阻Ron导通电阻Ron是非常关键的参数,因为电流会通过MOS,所以导通电阻就决定了经过MOS后的压降,并且由于有功率损耗,导通电阻也会决定芯片发热量大小。假设导通电阻200mQ,那么在IA电流下就会有0.2V的压降,在一些设计中这个是很大的压降,因此这个参数一定要注意。4 .关断时间Toff当IC发现过压到关断输出存在一定的时间差,这个时间关断时间,这个时间在几十纳

7、秒级别,时间越短越不容易损坏后级设备。+IOV1 .基本参数基本参数自不必说,输入电压不能超过额定最高输入电压,同时VOVLo应低于后级电路最高输入电压。2 .热设计由于有内阻存在,因此需要考虑到热设计因素,需要参数:热阻、导通内阻Ron等,点击括号内链接跳转阅读,其他平台请转到公众号阅读:(IC与器件的热设计)。3 .TVS由于OVP芯片输入电压也有限,为了防止静电等因素导致OVP芯片烧毁,可以在输入端加入一个TVS,此TVS的额定电压(反向截止电压VRWM)应该高于此电路输入电源电压,钳位电压Vclamp应该低于OVP芯片的最高输入电压。4 .输入输出电容等输入输出电容按照规格书参考设计即可,但要注意的是MLCC电容的特性。5 .原理图示意四、扩展另外还有内置TVS的OVP芯片,自带ESD功能,同时还有的OVP芯片带EN使能的芯片,可以当作电源开关使用等。
