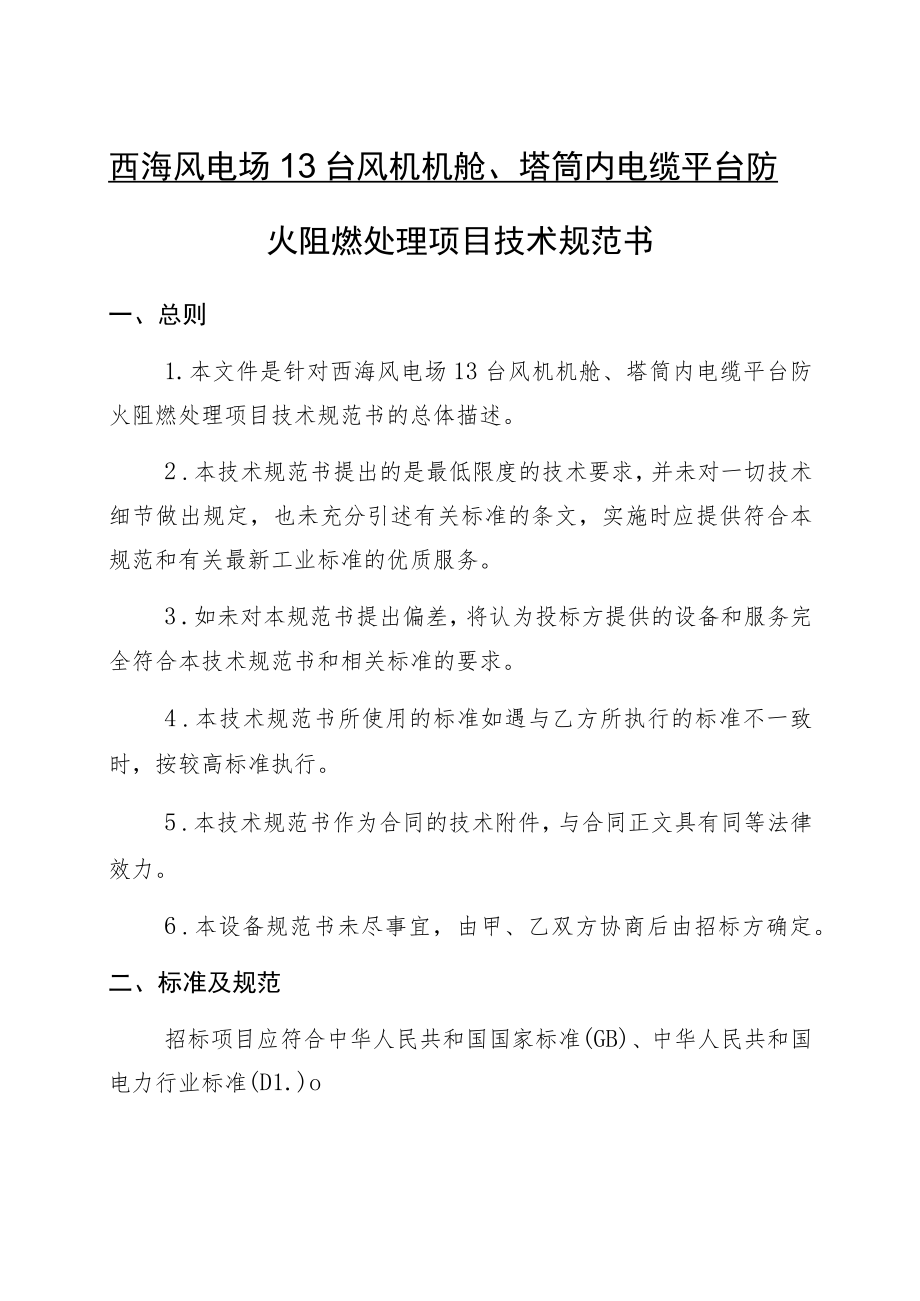

1、西海风电场13台风机机舱、塔筒内电缆平台防火阻燃处理项目技术规范书一、总则1.本文件是针对西海风电场13台风机机舱、塔筒内电缆平台防火阻燃处理项目技术规范书的总体描述。2 .本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的条文，实施时应提供符合本规范和有关最新工业标准的优质服务。3 .如未对本规范书提出偏差，将认为投标方提供的设备和服务完全符合本技术规范书和相关标准的要求。4 .本技术规范书所使用的标准如遇与乙方所执行的标准不一致时，按较高标准执行。5 .本技术规范书作为合同的技术附件，与合同正文具有同等法律效力。6 .本设备规范书未尽事宜，由甲、乙双

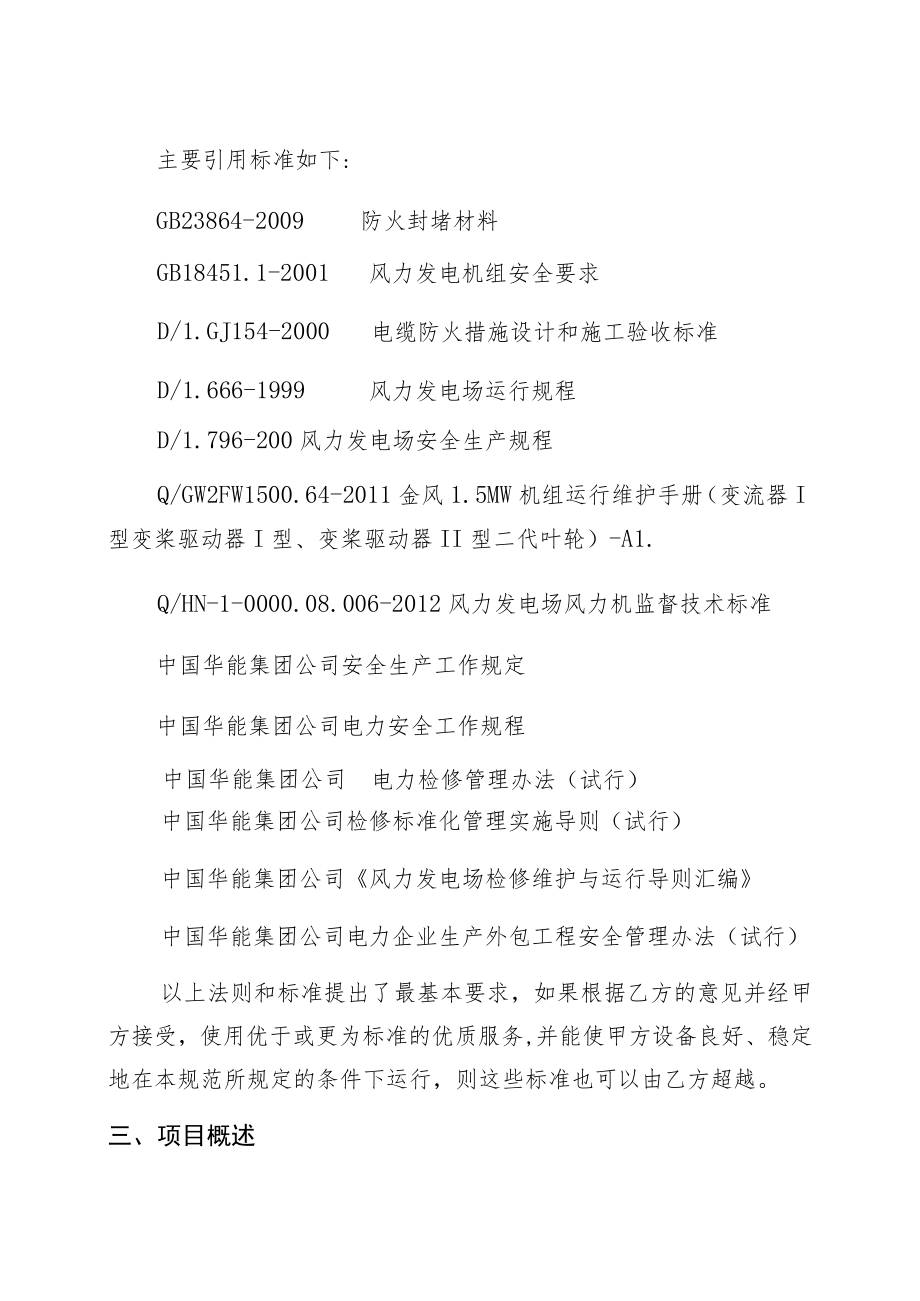

2、方协商后由招标方确定。二、标准及规范招标项目应符合中华人民共和国国家标准(GB)、中华人民共和国电力行业标准(D1.)o主要引用标准如下:GB23864-2009防火封堵材料GB18451.1-2001风力发电机组安全要求D/1.GJ154-2000电缆防火措施设计和施工验收标准D/1.666-1999风力发电场运行规程D/1.796-200风力发电场安全生产规程Q/GW2FW1500.64-2011金风1.5MW机组运行维护手册（变流器I型变桨驱动器I型、变桨驱动器II型二代叶轮）-A1.Q/HN-1-0000.08.006-2012风力发电场风力机监督技术标准中国华能集团公司安全生产工作规

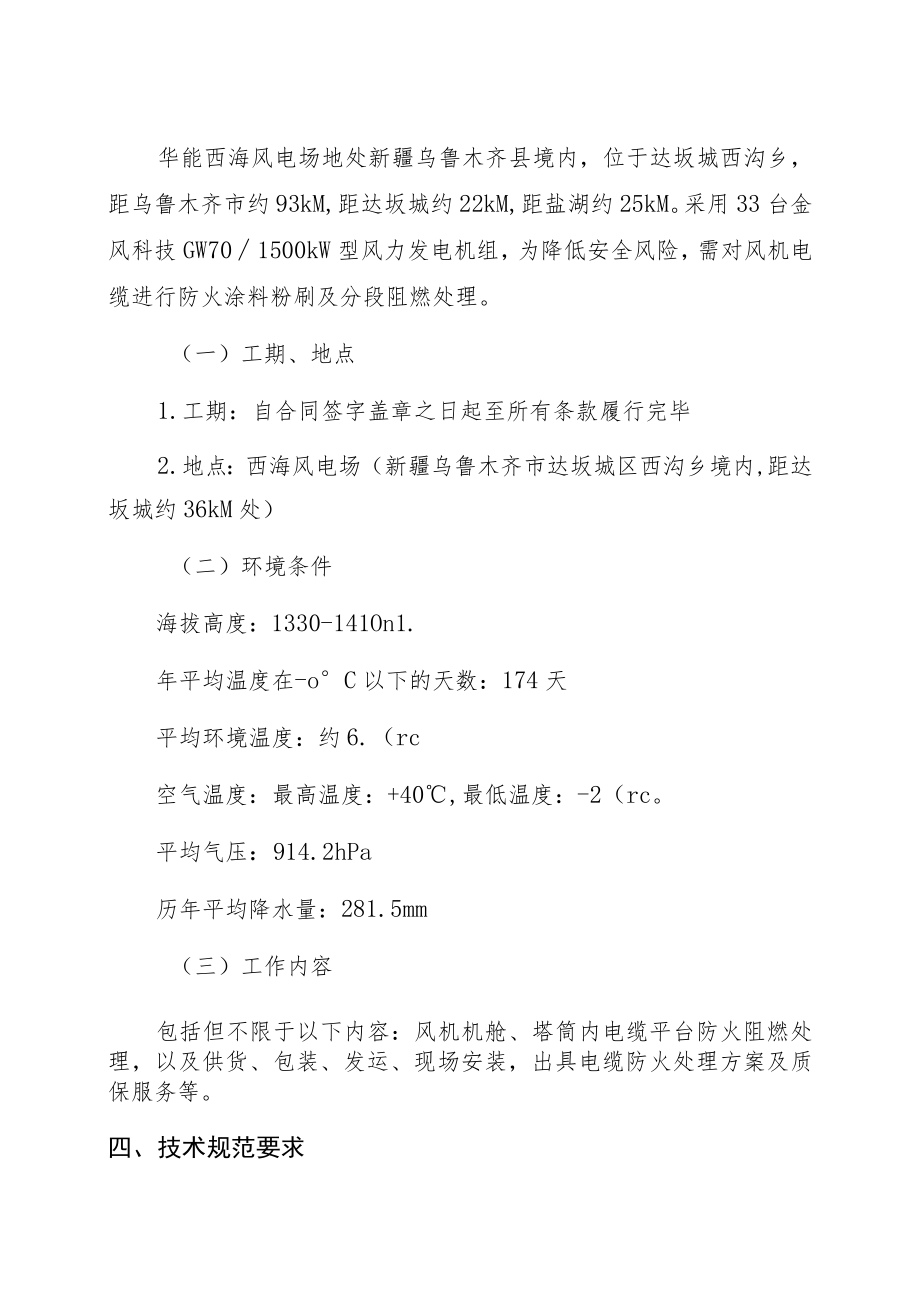

3、定中国华能集团公司电力安全工作规程中国华能集团公司电力检修管理办法（试行）中国华能集团公司检修标准化管理实施导则（试行）中国华能集团公司风力发电场检修维护与运行导则汇编中国华能集团公司电力企业生产外包工程安全管理办法（试行）以上法则和标准提出了最基本要求，如果根据乙方的意见并经甲方接受，使用优于或更为标准的优质服务,并能使甲方设备良好、稳定地在本规范所规定的条件下运行，则这些标准也可以由乙方超越。三、项目概述华能西海风电场地处新疆乌鲁木齐县境内，位于达坂城西沟乡，距乌鲁木齐市约93kM,距达坂城约22kM,距盐湖约25kM。采用33台金风科技GW701500kW型风力发电机组，为降低安全风险，
4、需对风机电缆进行防火涂料粉刷及分段阻燃处理。（一）工期、地点1.工期：自合同签字盖章之日起至所有条款履行完毕2.地点：西海风电场（新疆乌鲁木齐市达坂城区西沟乡境内,距达坂城约36kM处）（二）环境条件海拔高度：1330-141On1.年平均温度在-oC以下的天数：174天平均环境温度：约6.（rc空气温度：最高温度：+40,最低温度：-2（rc。平均气压：914.2hPa历年平均降水量：281.5mm（三）工作内容包括但不限于以下内容：风机机舱、塔筒内电缆平台防火阻燃处理，以及供货、包装、发运、现场安装，出具电缆防火处理方案及质保服务等。四、技术规范要求（一）基本要求1 .电缆防火涂料采用人工
5、刷涂方法。2 .将塔基主控柜、变流柜引出线侧、发电机开关柜引出线侧、机舱控制柜引出线侧、变桨柜变桨电机引出线侧、机座下方困扎的电缆及各平台处的电缆，用抹布将电缆绝缘皮表面尘土、油脂、杂物清理干净，待表面干燥后进行粉刷。3 .用毛刷对电缆反复刷涂3次以上，涂层厚度约为0.5-Imm之间才能起到电缆保护作用。4 .遇电缆密集或成束敷设时，应逐根刷涂，不得漏涂。5 .用防火堵泥对电缆穿管口进行填充封堵，并做成规则形状，并要求封堵密实，外表平整光洁。6 .防火隔板的安装必须牢固可靠、保持平整，缝隙处必须用有机堵料封堵严密。（二）技术参数1 .金风GW701500kW（1）额定功率：1500kW(2)切
6、入风速：3ms(3)额定风速：11.7ms(4)最大切出风速：25ms(5)最大维护允许风速：15ms(6)设计指导：IEC61400-24；IEC62305(7)运行温度范围：-30oC-502 .防火涂料(1)材质：叔丙乳液水性材料(2)阻燃性：A级(不燃性)(3)细度：90Um(4)颜色：白色(5)执行标准:GB28374-2012电缆防火涂料3 .防火堵泥(1)材质：密封胶泥(2)耐热度：90(3)耐低温：-50(4)颜色：深红褐色(5)密封性：50kpa4 .防火板(1)材质：纸面石膏板(2)密度：800kgm3(3)最高耐温：600(4)导热系数：0.19(5)执行标准：GB/T9
7、775(三)施工质量及安全要求1 .施工质量要求(1)对风机电缆防火处理应符合D1.GJI54-2000电缆防火措施设计和施工验收标准中相关条款列行规定的相关要求。(2)施工前清除电缆表面的灰尘、油污。涂刷前，将涂料搅拌均匀，若涂料太稠时应严格根据涂料品种添加相应的稀释剂稀释。(3)电缆防火涂料在自然环境下干燥，固化，成膜后表面无明显凹凸现象。(4)防火板安装后应无缺口、裂纹、外观平整美观。防火板周边与贯穿电缆。之间的环形间隙应采用防火填缝胶密封。(5)贯穿孔口和缝隙的防火封堵材料表面应无明显的缺口、裂缝和脱落现象，并保证防火封堵主件不脱落。（6）电缆束周边的环型间隙应采用防火封堵材料紧密封堵
8、。（7）电缆防火涂料在施工实干后，涂膜应无刺激性气味。2 .施工安全要求（1）资质维护单位应持有相关资质证书。（2）人员2.1 提供满足并遵守当地政府及华能西海风电场疫情防控要求的人员入场开展工作；2.2 提供不少于一组三人高处作业特种作业操作证，特种作业证需与本人身份证保持一致且在有效期内，可在（中华人民共和国应急管理部网站）进行备查，特种作业证若未按规定时间完成复审视为无效；2.3 提供不少于一组一人电气工作人员有效期内的电工作业特种作业证（低压），特种作业证需与本人身份证保持一致且在有效期内，可在（中华人民共和国应急管理部网站）进行备查，特种作业证若未按规定时间完成复审视为无效；2.4
9、身体健康，适应现场工作的条件，以上人员必须提供投标单位劳务合同、体检报告（一年以内，必须包括恐高、血压、视觉、胸透等关键指标）、人身意外保险（不低于上年度全国城镇居民人均可支配收入20倍额度）；2.5 遵守法纪，遵守现场的各项规章和制度，熟悉并掌握现场和风光电站有关方面的规章制度；2.6 有较强的责任感和事业心，了解合同验证内容，熟悉其结构，有相同或相近机组的现场工作经验，能够正确地进行现场指导；2.7 驾驶员提供在有效期内且符合准驾车辆的驾照。2.8 响应方人员均必须具备专业技能要求。其中工作负责人必须具备1年及以上工作经验，能够胜任本次工作。（3）防护用品1）施工单位必须自备检验合格的安全
10、防护用品（安全帽、安全衣、安全绳）及维护工器具等设施。2）现场应配备相应的安全、职业病防护用品及消防设施与器材，按照有关规定设置应急照明、安全通道，并保证安全通道的畅通。（4）工器具要求1）响应方必须自备校验合格的安全防护用品（安全帽、安全衣、安全绳、防坠落装置等），所提供的资料有效期必须大于开工时间6个月；2）响应方必须自备合格的检修工器具（吊篮、安全绳等）所提供的资料有效期必须大于开工起6个月；3）响应方所使用防火材料合格，贴有合格证，所提供的资料有效期必须大于开工起6个月。五、验收标准和要求1 .验收要按照华能新疆能源开发有限公司清能分公司外包工程安全管理办法，进行相关验收手续办理。2
11、.乙方需对实施前、后进行拍照、归档整理并交至甲方。3 .电缆防火处理完毕后，保证维护后的电缆防火质量满足甲方各项安全质量要求和本技术规范书中各项安全性能。六、质保期及支付方式13台风机机舱、塔筒内电缆平台防火阻燃处理完工后，经验收合格后，由甲方支付合同总额90%的完工款；质保期12个月，质保期满后经甲方验收合格后，由甲方支付合同总额10%作的质保金。甲方合同编号:乙方合同编号:西海风电场13台风机机舱、塔筒内电缆平台防火阻燃处理合同甲方：新疆华能西海风力发电有限公司乙方：签订地点：新疆乌鲁木齐市水磨沟区本合同为新疆华能西海风力发电有限公司（以下简称甲方”）与（以下简称“乙方”）在公平、公正、自
12、愿和诚实信用的基础上，就甲方西海风电场13台风机机舱、塔筒内电缆平台防火阻燃处理事项协商一致，形成本合同，具体条款如下：一、合同范围乙方按照甲方要求（详见：技术规范书）开展西海风电场13台风机机舱、塔筒内电缆平台防火阻燃处理工作。二、服务期限服务期限：合同签订之日起至合同所有条款履行完毕。三、质保期及地点要求3.1 质保期：自验收合格之日算起，质保一年。3.2 施工地点：西海风电场（新疆乌鲁木齐达坂城区西沟乡雷家沟村，距离达坂城区约36公里）。四、合同价格、质保期及支付方式4.1合同价格4.1.1.合同总额为人民币元（大写：）（含税率13%）,其中不含税金额为人民币元（大写：），税额为人民币元
13、（大写：）。若因国家政策税率发生变化，则税前价格不变，根据相应调整的税率，在合同总价中调整该部分税金。本项目检修维护费用由甲方承担，依本合同约定方式支付给乙方。分项报价单序号项目名称单位数量单价（元）总价（元）备注1塔基主控柜、变流柜引出线电缆防火涂料台132发电机开关柜引出线电缆防火涂料台133机舱控制柜引出线电缆防火涂料台134变桨柜变桨电机引出线电缆防火涂料台135偏航平台电缆防火涂料台136上节塔筒马鞍处电缆防火涂料台137中节塔筒电缆防火涂料台138下节塔筒电缆防火涂料台13合计4. 1.2包括西海风电场13台风机机舱、塔筒内电缆平台防火阻燃处理时提供所需的所有材料和施工机械等一切费
14、用。4.2 质保期保留合同价款的10%作为质保金，该项目正式验收后整体质保期1年。如在施工期间及质保期内，如因乙方提供材料质量或施工工艺问题导致事故，由乙方承担一切损失。4.3 支付方式4.3.1完工款按照技术规范书要求完成西海风电场13台风机机舱、塔筒内电缆平台防火阻燃处理，甲方验收合格后出具完工验收单，甲方收到乙方提交的下列单据并审查无误后，由甲方按照付款流程将合同总额的陋完工验收款支付给乙方。a.乙方向甲方提供符合国家标准的全额增值税专用发票一份。b.乙方出具的该期付款金额并盖有乙方财务专用章的收据一份。c.甲方出具的验收单一份。4. 3.2质保金质保期满经甲方验收合格后，甲方收到乙方提
15、交的下列单据并审查无误后，甲方按照相关要求及付款流程向乙方支付合同总价的期质保金。a.甲方出具的质保期满验收单一份；b.乙方出具的该期付款金额并盖有乙方财务专用章的收据一份。五、权利和义务除本合同其他条款约定的权利、义务外，双方约定如下：5. 1甲方权利5.1.1 有权要求乙方遵守甲方场站安全管理相关规程、制度及办法。5. 1.2有权对乙方所提供的公司、人员资质进行审查。5.1.3 有权对乙方在检修维护过程中的违章行为进行制止，责令停工整顿。对拒不执行甲方现场安全管理的人员甲方有权清退。5.1.4 有权对乙方在检修维护过程中的违章行为按公司标准进行处罚。5.1 .5有权对乙方提供的材料进行检查与验收。5.2 甲方义务5.2.1按约定向乙方支付报酬；5.2.2按约定对项目质
