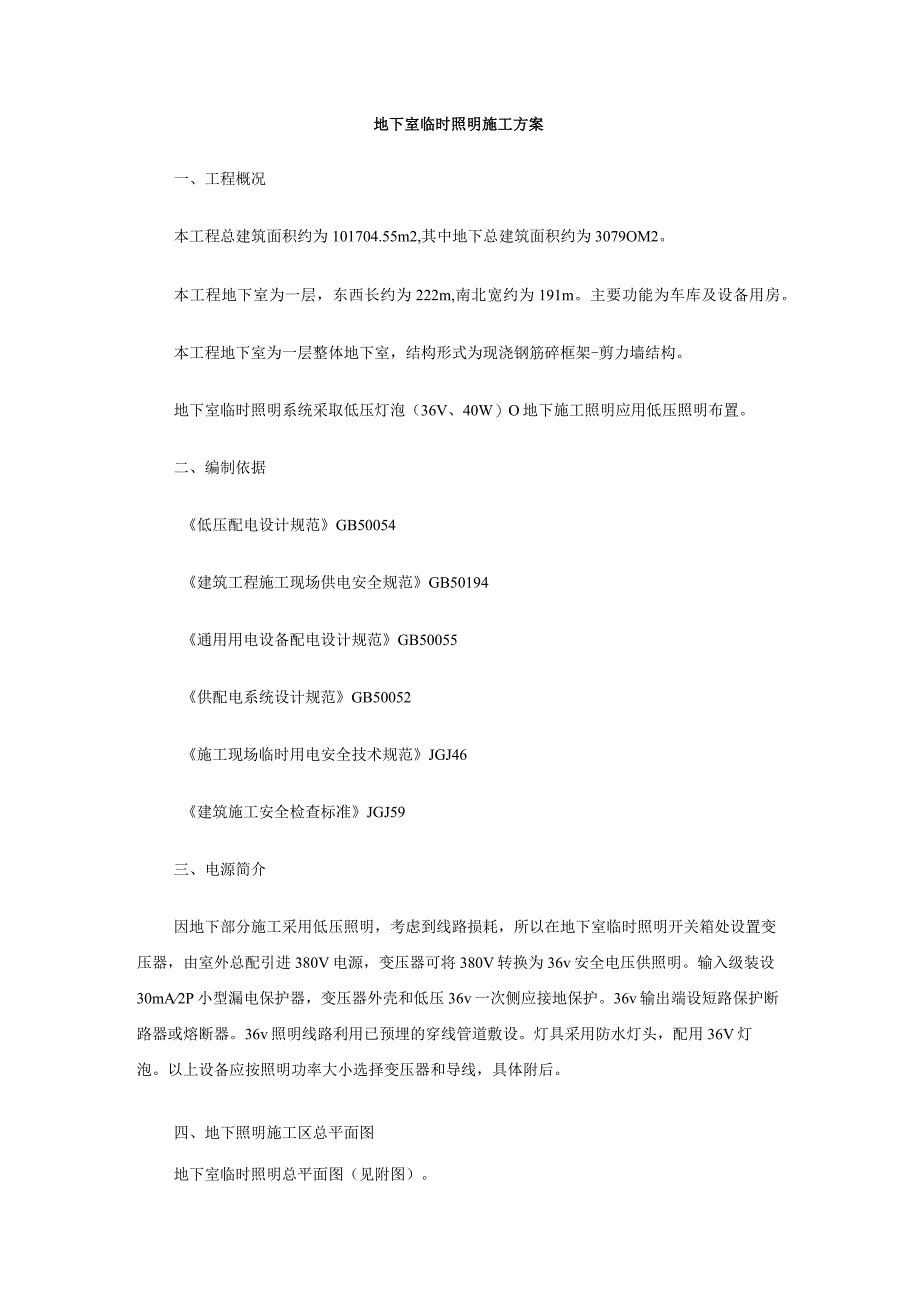

1、地下室临时照明施工方案一、工程概况本工程总建筑面积约为101704.55m2,其中地下总建筑面积约为3079OM2。本工程地下室为一层，东西长约为222m,南北宽约为191m。主要功能为车库及设备用房。本工程地下室为一层整体地下室，结构形式为现浇钢筋碎框架-剪力墙结构。地下室临时照明系统采取低压灯泡（36V、40W）O地下施工照明应用低压照明布置。二、编制依据低压配电设计规范GB50054建筑工程施工现场供电安全规范GB50194通用用电设备配电设计规范GB50055供配电系统设计规范GB50052施工现场临时用电安全技术规范JGJ46建筑施工安全检查标准JGJ59三、电源简介因地下部分施工采

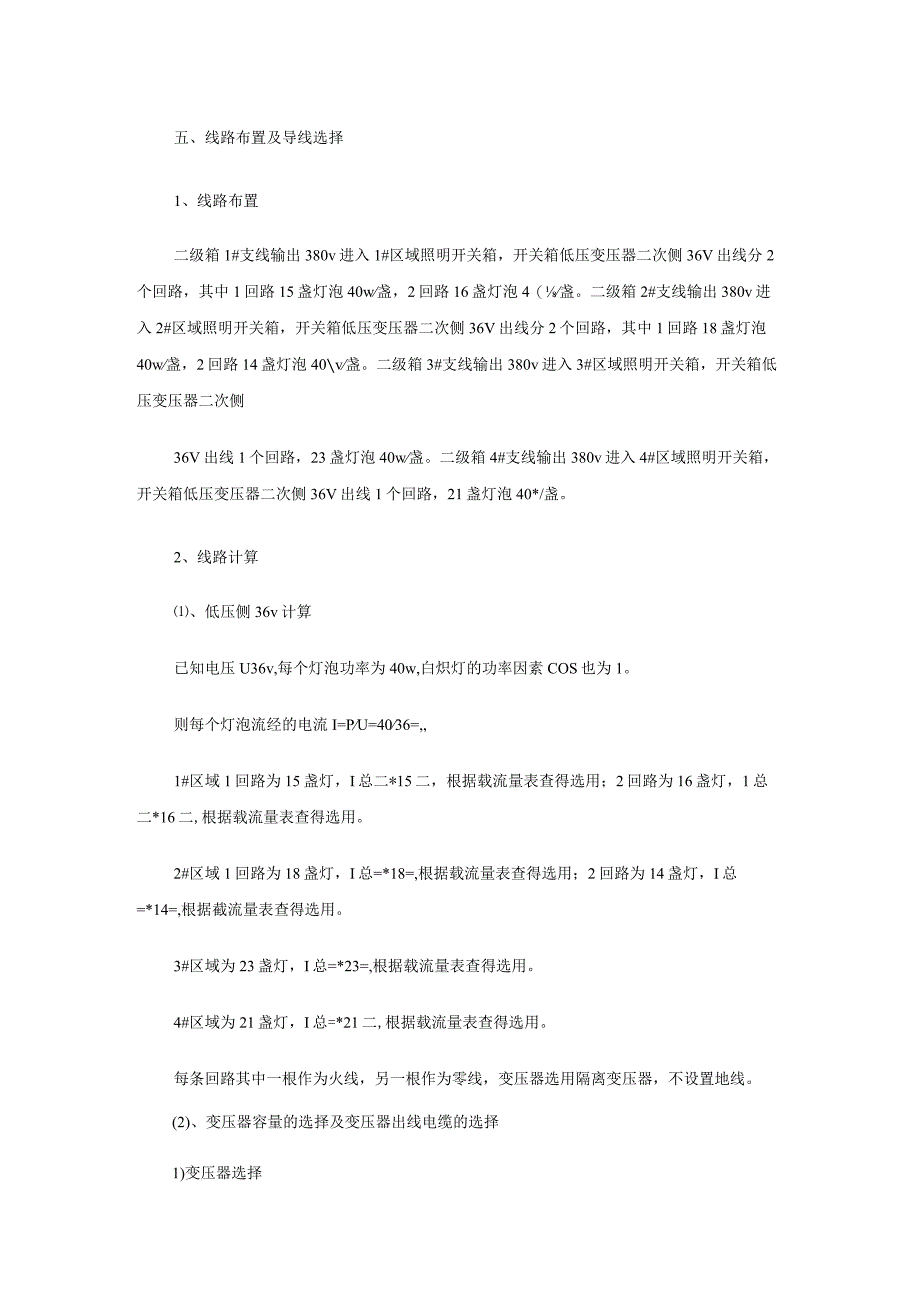

2、用低压照明，考虑到线路损耗，所以在地下室临时照明开关箱处设置变压器，由室外总配引进380V电源，变压器可将380V转换为36v安全电压供照明。输入级装设30mA2P小型漏电保护器，变压器外壳和低压36v一次侧应接地保护。36v输出端设短路保护断路器或熔断器。36v照明线路利用已预埋的穿线管道敷设。灯具采用防水灯头，配用36V灯泡。以上设备应按照明功率大小选择变压器和导线，具体附后。四、地下照明施工区总平面图地下室临时照明总平面图（见附图）。五、线路布置及导线选择1、线路布置二级箱1#支线输出380v进入1#区域照明开关箱，开关箱低压变压器二次侧36V出线分2个回路，其中1回路15盏灯泡40w盏
3、，2回路16盏灯泡4（盏。二级箱2#支线输出380v进入2#区域照明开关箱，开关箱低压变压器二次侧36V出线分2个回路，其中1回路18盏灯泡40w盏，2回路14盏灯泡40v盏。二级箱3#支线输出380v进入3#区域照明开关箱，开关箱低压变压器二次侧36V出线1个回路，23盏灯泡40w盏。二级箱4#支线输出380v进入4#区域照明开关箱，开关箱低压变压器二次侧36V出线1个回路，21盏灯泡40*/盏。2、线路计算、低压侧36v计算已知电压U36v,每个灯泡功率为40w,白炽灯的功率因素COS也为1。则每个灯泡流经的电流I=PU=4036=,1#区域1回路为15盏灯，I总二*15二，根据载流量表查

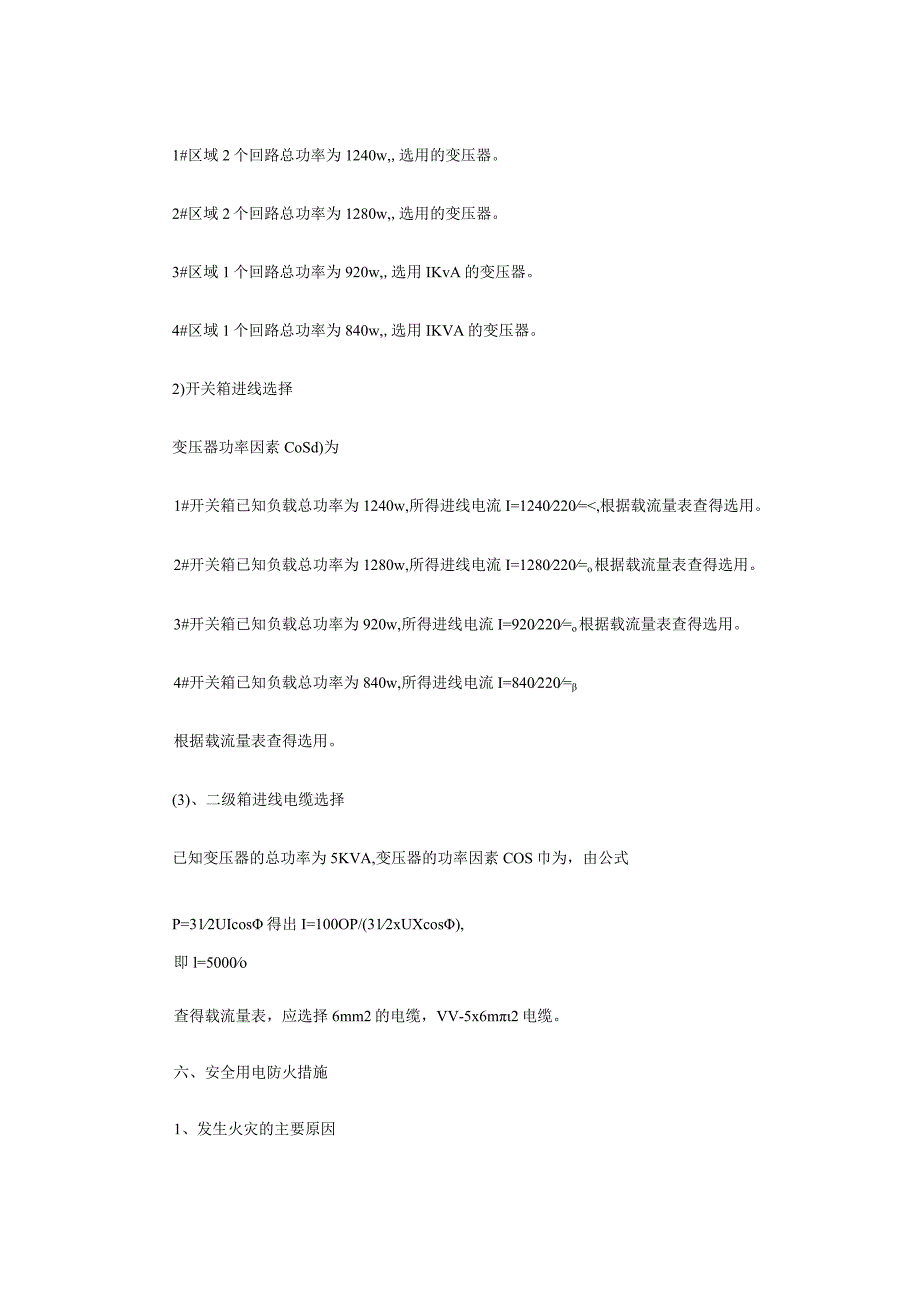

4、得选用；2回路为16盏灯，1总二*16二,根据载流量表查得选用。2#区域1回路为18盏灯，I总=*18=,根据载流量表查得选用；2回路为14盏灯，I总=*14=,根据截流量表查得选用。3#区域为23盏灯，I总=*23=,根据载流量表查得选用。4#区域为21盏灯，I总=*21二,根据载流量表查得选用。每条回路其中一根作为火线，另一根作为零线，变压器选用隔离变压器，不设置地线。(2)、变压器容量的选择及变压器出线电缆的选择1)变压器选择1#区域2个回路总功率为1240w,选用的变压器。2#区域2个回路总功率为1280w,选用的变压器。3#区域1个回路总功率为920w,选用IKvA的变压器。4#区域
5、1个回路总功率为840w,选用IKVA的变压器。2)开关箱进线选择变压器功率因素CoSd)为1#开关箱已知负载总功率为1240w,所得进线电流I=1240220=,根据载流量表查得选用。2#开关箱已知负载总功率为1280w,所得进线电流I=1280220=o根据载流量表查得选用。3#开关箱已知负载总功率为920w,所得进线电流I=920220=o根据载流量表查得选用。4#开关箱已知负载总功率为840w,所得进线电流I=840220=根据载流量表查得选用。(3)、二级箱进线电缆选择已知变压器的总功率为5KVA,变压器的功率因素COS巾为，由公式P=312UIcos得出I=100OP/(312xU
6、Xcos),即l=5000o查得载流量表，应选择6mm2的电缆，VV-5x6m2电缆。六、安全用电防火措施1、发生火灾的主要原因(1)、电气线路过负荷引起火灾线路上的电气设备长时间超负荷使用，使用电流超过了导线的安全载流量。这时如果保护装置选择不合理，时间长了，线芯过热使绝缘层损坏燃烧，造成火灾。(2)、线路短路引起火灾因导线安全部距不够，绝缘等级不够，所久老化、破损等或人为操作不慎等原因造成线路短路，强大的短路电流很快转换成热能，使导线严重发热，温度急剧升高，造成导线熔化，绝缘层燃烧，引起火灾。(3)、接触电阻过大引起火灾导线接头连接不好，接线柱压接不实，开关触点接触不牢等造成接触电阻增大，
7、随着时间增长引起局部氧化，氧化后增大了接触电阻。电流流过电阻时，会消耗电能产生热量，导致过热引起火灾。(4)、变压器、电动机等设备运行故障引起火灾变压器长期过负荷运行或制造质量不良，造成线圈绝缘损坏，匝间短路，铁芯涡流加大引起过热，变压器绝缘油老化、击穿、发热等引起火灾或爆炸。(5)、电热设备、照灯具使用不当引起火灾电炉等电热设备表面温度很高，如使用不当会引起火灾；大功率照明灯具等与易燃物距离过近引起火灾。(6)、电弧、电火花引起火灾电焊机、点焊机使用时电气弧光、火花等会引燃周围物体，引起火灾。施工现场由于电气引发的火灾原因决不止以上几点，还有许多，这就要求用电人员和现场管理人员认真执行操作规
8、程，加强检查，可以说是可以预防的。2、预防电气火灾的措施针对电气火灾发生的原因，施工组织设计中要制定出有效的预防措施。(1)、施工组织设计时要根据电气设备的用电量正确选择导线截面，从理论上杜绝线路过负荷使用，保护装置要认真选择，当线路上出现长期过负荷时，能在规定时间内动作保护线路。(2)、导线架空敷设时其安全间距必须满足规范要求，当配电线路采用熔断器作短路保护时，熔体额定电流一定要小于电缆或穿管绝缘导线允许载流量的倍，或明敷绝缘导线允许载流量的倍。经常教育用电人员正确执行安全操作规程，避免作业不当造成火灾。(3)、电气操作人员要认真执行规范，正确连接导线，接线柱要压牢、压实。各种开关触头要压接
9、牢固。铜铝连接时要有过渡端子，多股导线要用端子或涮锡后再与设备安装，以防加大电阻引起火灾。(4)、配电室的耐火等级要大于三级，室内配置砂箱和绝缘灭火器。严格执行变压器的运行检修制度，按季度每年进行四次停电清扫和检查。现场中的电动机严禁超载使用，电机周围无易燃物，发现问题及时解决，保证设备正常运转。(5)、施工现场内严禁使用电炉子。使用碘鸨灯时，灯与易燃物间距要大于30cm,室内不准使用功率超过100W的灯泡，严禁使用床头灯。(6)、使用焊机时要执行用火证制度，并有人监护，施焊周围不能存在易燃物体，并备齐防火设备。电焊机要放在通风良好的地方。(7)、施工现场的高大设备和有可能产生静电的电气设备要
10、做好防雷接地和防静电接地，以免雷电及静电火花引起火灾。(8)、存放易燃气体、易燃物仓库内的照明装置一定要采用防爆型设备，导线敷设、灯具安装、导线与设备连接均应满足有关规范要求。(9)、配电箱、开关箱内严禁存放杂物及易燃物体，并派专人负责定期清扫。(10)、设有消防设施的施工现场，消防泵的电源要由总箱中引出专用回路供电，而且此回路不得设置漏电保护器，当电源发生接地故障时可以设单相接地报警装置。有条件的施工现场，此回路供电应由两个电源供电，供电线路应在末端可切换。(11)、施工现场应建立防火检查制度，强化电气防火领导体制，建立电气防火队伍。(12)、施工现场一旦发生电气火灾时，扑灭电气火灾应注意以下事项：(13)、迅速切断电源，以免事态扩大。切断电源时应戴绝缘手套，使用有绝缘柄的工具。当火场离开关较远需剪断电线时，火线和零线应分开错位剪断，以免在钳口处造成短路，并防止电源线掉在地上造成短路使人员触电。(14)、当电源线因其它原因不能及时切断时，一方面派人去供电端拉闸，另一方面灭火时，人体的各部位与带电体应保持一定充分距离，必须穿戴绝缘用品。(15)、扑灭电气火灾时要用绝缘性能好的灭火剂如干粉灭火机，二氧化碳灭火器，1211灭火器或干燥砂子。严禁使用导电灭火剂进行扑救。
