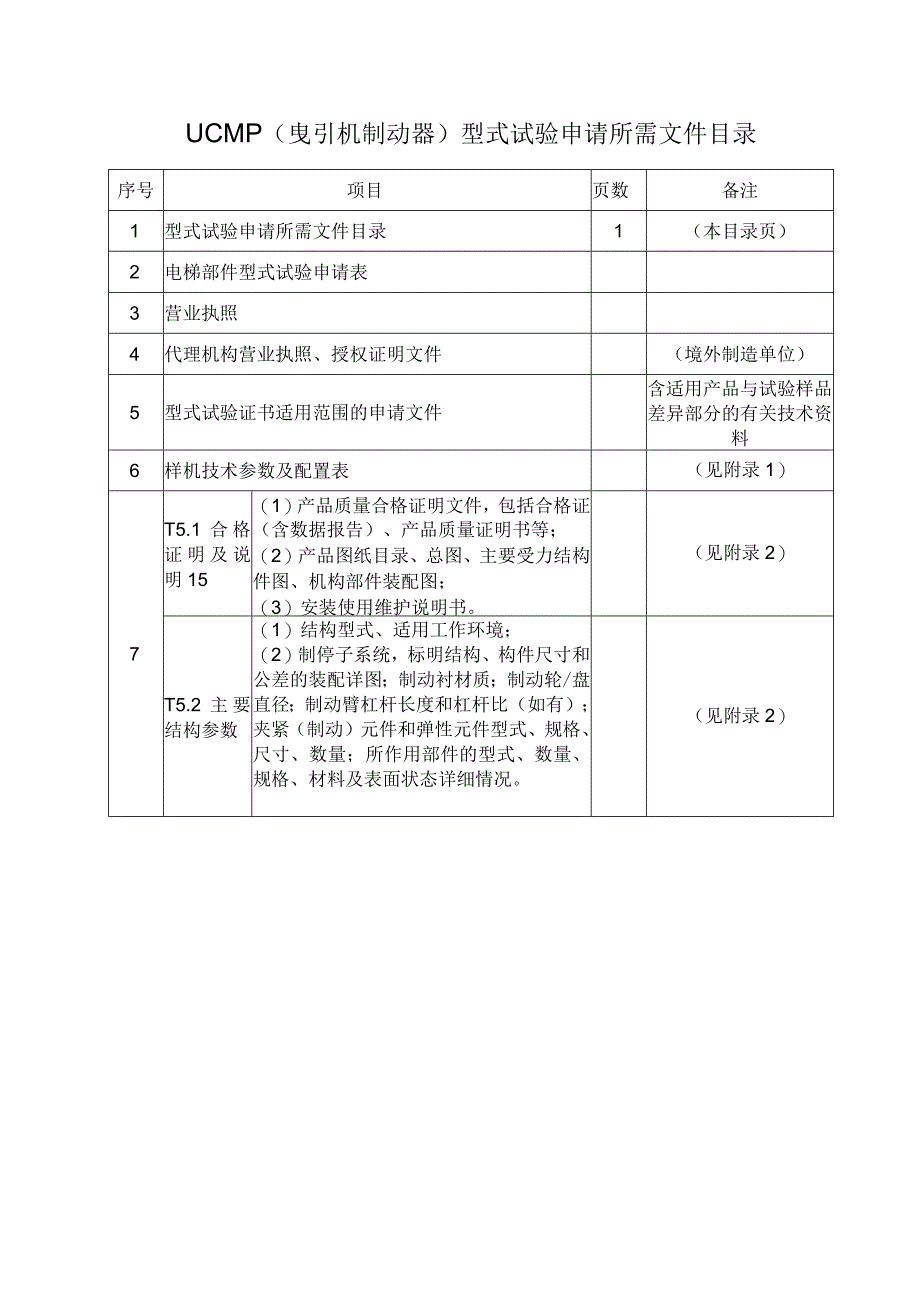

1、UCMP（曳引机制动器）型式试验申请所需文件目录序号项目页数备注1型式试验申请所需文件目录1（本目录页）2电梯部件型式试验申请表3营业执照4代理机构营业执照、授权证明文件（境外制造单位）5型式试验证书适用范围的申请文件含适用产品与试验样品差异部分的有关技术资料6样机技术参数及配置表（见附录1）7T5.1合格证明及说明15（1）产品质量合格证明文件，包括合格证（含数据报告）、产品质量证明书等；（2）产品图纸目录、总图、主要受力结构件图、机构部件装配图；（3）安装使用维护说明书。（见附录2）T5.2主要结构参数（1）结构型式、适用工作环境；（2）制停子系统，标明结构、构件尺寸和公差的装配详图；制动

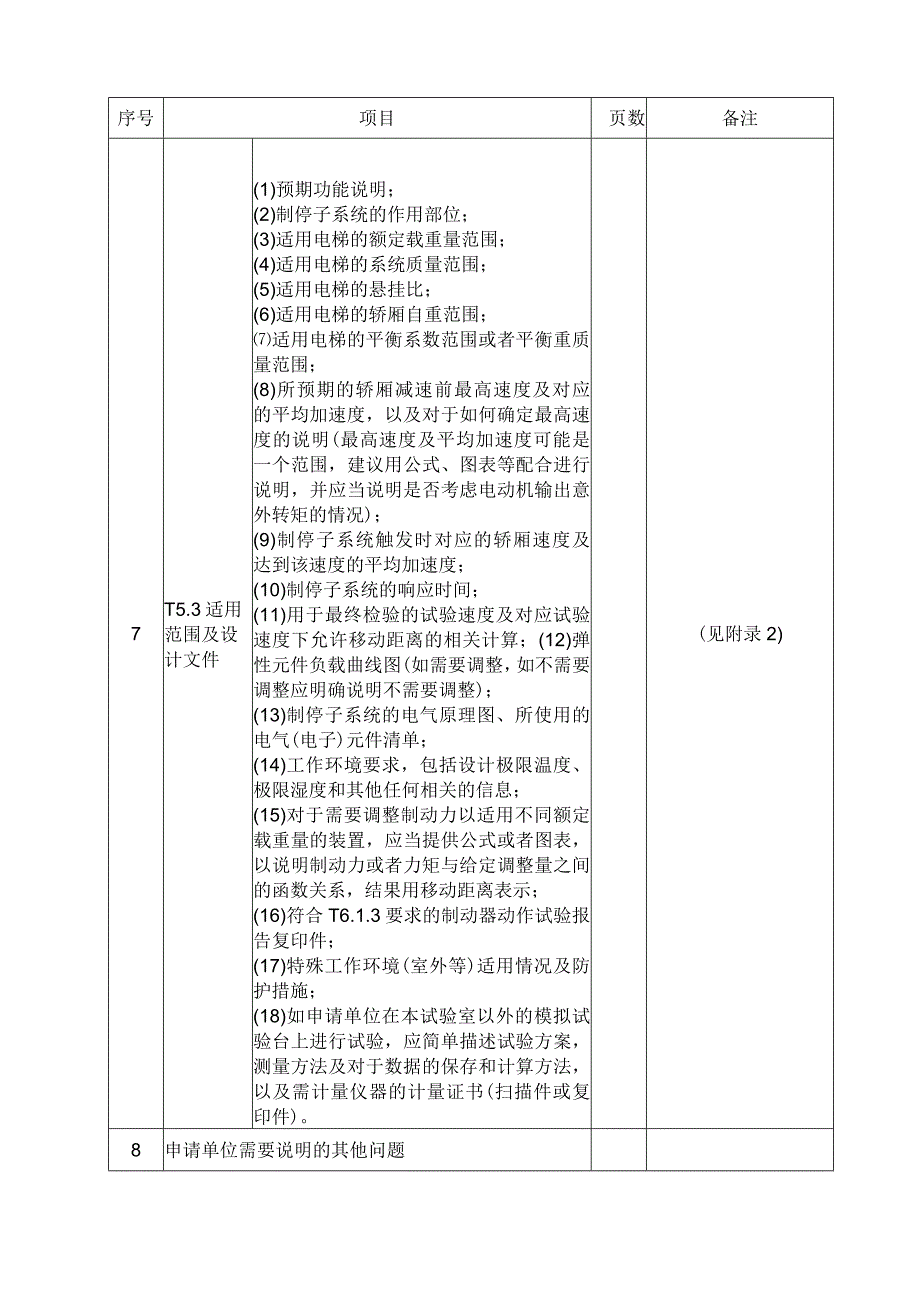

2、衬材质；制动轮/盘直径；制动臂杠杆长度和杠杆比（如有）；夹紧（制动）元件和弹性元件型式、规格、尺寸、数量；所作用部件的型式、数量、规格、材料及表面状态详细情况。（见附录2）序号项目页数备注7T5.3适用范围及设计文件(1)预期功能说明；(2)制停子系统的作用部位；(3)适用电梯的额定载重量范围；(4)适用电梯的系统质量范围；(5)适用电梯的悬挂比；(6)适用电梯的轿厢自重范围；适用电梯的平衡系数范围或者平衡重质量范围；(8)所预期的轿厢减速前最高速度及对应的平均加速度，以及对于如何确定最高速度的说明(最高速度及平均加速度可能是一个范围，建议用公式、图表等配合进行说明，并应当说明是否考虑电动机输
3、出意外转矩的情况)；(9)制停子系统触发时对应的轿厢速度及达到该速度的平均加速度；(10)制停子系统的响应时间；(11)用于最终检验的试验速度及对应试验速度下允许移动距离的相关计算；(12)弹性元件负载曲线图(如需要调整，如不需要调整应明确说明不需要调整)；(13)制停子系统的电气原理图、所使用的电气(电子)元件清单；(14)工作环境要求，包括设计极限温度、极限湿度和其他任何相关的信息；(15)对于需要调整制动力以适用不同额定载重量的装置，应当提供公式或者图表，以说明制动力或者力矩与给定调整量之间的函数关系，结果用移动距离表示；(16)符合T6.1.3要求的制动器动作试验报告复印件；(17)特

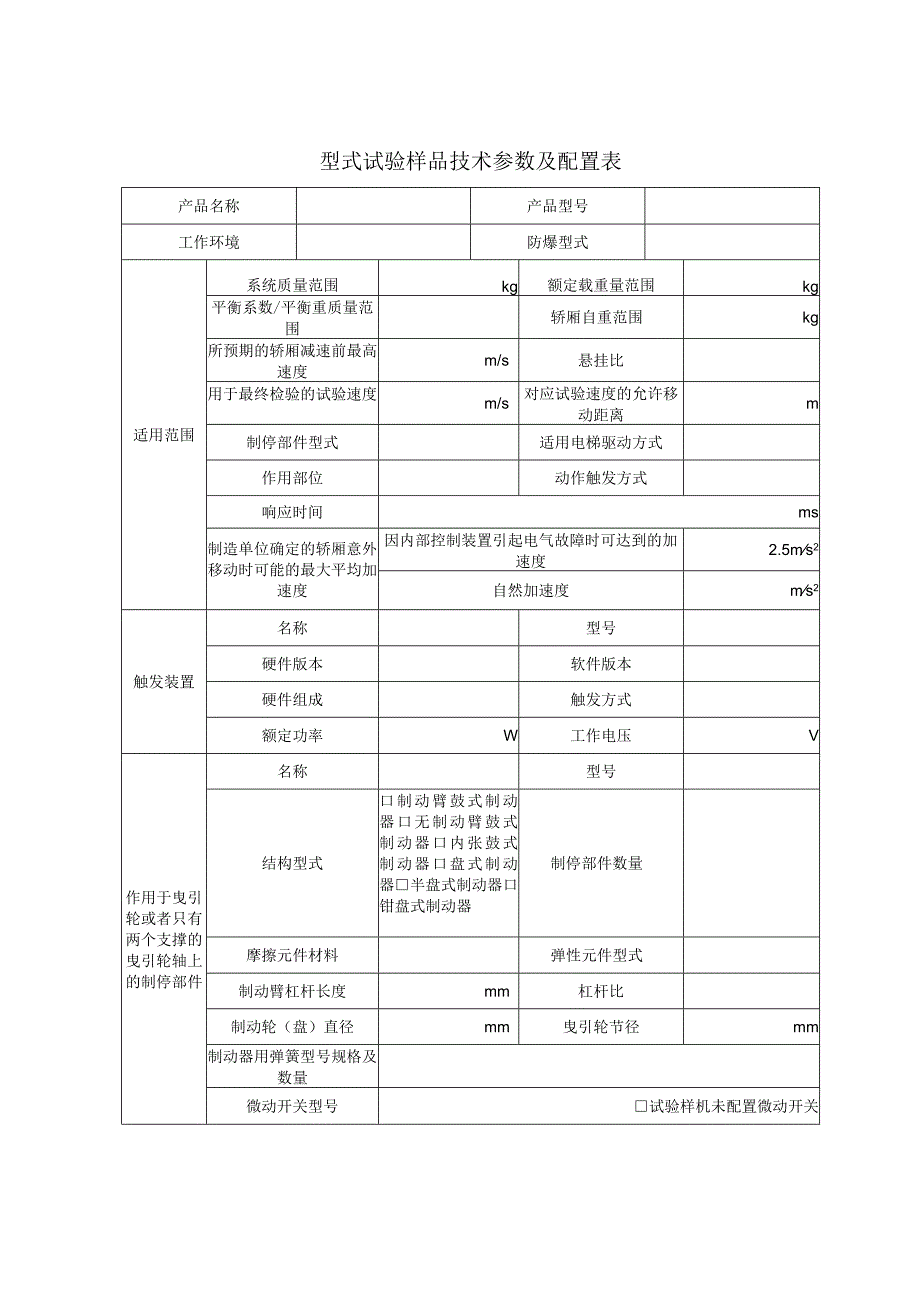

4、殊工作环境(室外等)适用情况及防护措施；(18)如申请单位在本试验室以外的模拟试验台上进行试验，应简单描述试验方案，测量方法及对于数据的保存和计算方法，以及需计量仪器的计量证书(扫描件或复印件)。(见附录2)8申请单位需要说明的其他问题型式试验样品技术参数及配置表产品名称产品型号工作环境防爆型式适用范围系统质量范围kg额定载重量范围kg平衡系数/平衡重质量范围轿厢自重范围kg所预期的轿厢减速前最高速度m/s悬挂比用于最终检验的试验速度m/s对应试验速度的允许移动距离m制停部件型式适用电梯驱动方式作用部位动作触发方式响应时间ms制造单位确定的轿厢意外移动时可能的最大平均加速度因内部控制装置引起电
5、气故障时可达到的加速度2.5ms2自然加速度ms2触发装置名称型号硬件版本软件版本硬件组成触发方式额定功率W工作电压V作用于曳引轮或者只有两个支撑的曳引轮轴上的制停部件名称型号结构型式口制动臂鼓式制动器口无制动臂鼓式制动器口内张鼓式制动器口盘式制动器半盘式制动器口钳盘式制动器制停部件数量摩擦元件材料弹性元件型式制动臂杠杆长度mm杠杆比制动轮（盘）直径mm曳引轮节径mm制动器用弹簧型号规格及数量微动开关型号试验样机未配置微动开关制停子系统(曳引机制动器)型式试验所需文件详细清单一、TSGT7007-2016电梯型式试验规则正文规定的申请资料(1)电梯型式试验申请表；(2)制造单位经营资质证明文件
6、；(3)境外制造单位在中国境内授权代理机构的经营资质和授权证明文件；(4)型式试验证书适用范围(需在附件T规定的适用范围内)申请书，以及适用产品与试验样品差异部分的有关技术资料。二、附件T轿厢意外移动保护装置型式试验要求T5条规定的技术资料T5.1合格证明及说明书(1)产品质量合格证明文件，包括合格证(含数据报告)、产品质量证明书等；(2)产品图纸目录、总图、主要受力结构件图、机构部件装配图；(3)安装使用维护说明书。T5.2主要结构参数(1)结构型式、适用工作环境；(2)制停子系统，标明结构、构件尺寸和公差的装配详图；制动衬材质；制动轮/盘直径；制动臂杠杆长度和杠杆比(如有)；夹紧(制动)元
7、件和弹性元件型式、规格、尺寸、数量；所作用部件的型式、数量、规格、材料及表面状态详细情况。T5.3适用范围及设计文件(1)预期功能说明；(2)制停子系统的作用部位；(3)适用电梯的额定载重量范围；(4)适用电梯的系统质量范围；(5)适用电梯的悬挂比；(6)适用电梯的轿厢自重范围；(7)适用电梯的平衡系数范围或者平衡重质量范围；(8)所预期的轿厢减速前最高速度及对应的平均加速度，以及对于如何确定最高速度的说明(最高速度及平均加速度可能是一个范围，建议用公式、图表等配合进行说明，并应当说明是否考虑电动机输出意外转矩的情况)；(9)制停子系统触发时对应的轿厢速度及达到该速度的平均加速度；(10)制停
8、子系统的响应时间；(11)用于最终检验的试验速度及对应试验速度下允许移动距离的相关计算；(12)弹性元件负载曲线图(如需要调整，如不需要调整应明确说明不需要调整)；(13)制停子系统的电气原理图、所使用的电气(电子)元件清单；(14)工作环境要求，包括设计极限温度、极限湿度和其他任何相关的信息；(15)对于需要调整制动力以适用不同额定载重量的装置，应当提供公式或者图表，以说明制动力或者力矩与给定调整量之间的函数关系，结果用移动距离表示；(16)符合T6.1.3要求的制动器动作试验报告复印件；(17)特殊工作环境(室外等)适用情况及防护措施；(18)如申请单位在本试验室以外的模拟试验台上进行试验，应简单描述试验方案，测量方法及对于数据的保存和计算方法，以及需计量仪器的计量证书(扫描件或复印件)。
