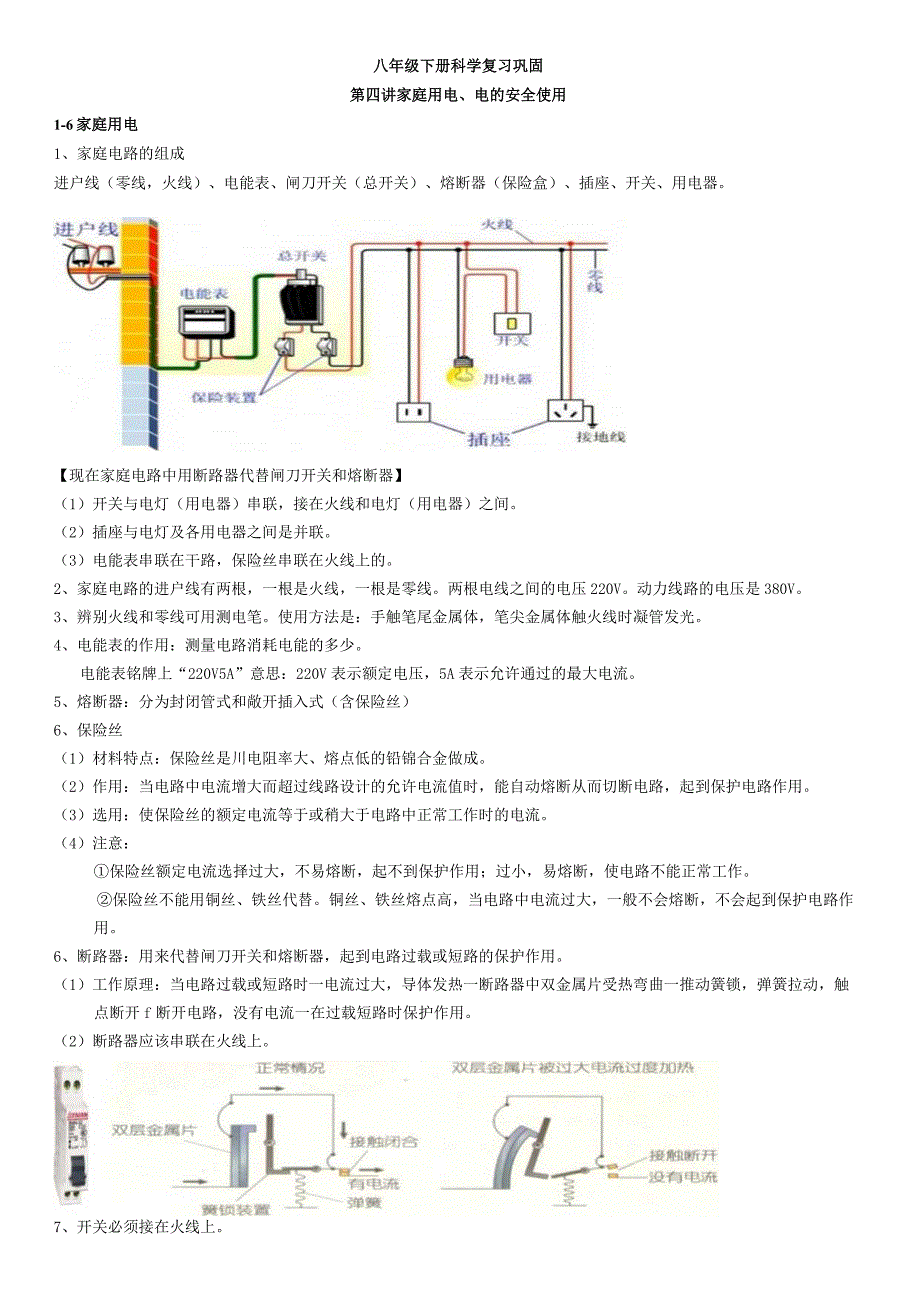

1、八年级下册科学复习巩固第四讲家庭用电、电的安全使用1-6家庭用电1、家庭电路的组成进户线（零线，火线）、电能表、闸刀开关（总开关）、熔断器（保险盒）、插座、开关、用电器。【现在家庭电路中用断路器代替闸刀开关和熔断器】（1）开关与电灯（用电器）串联，接在火线和电灯（用电器）之间。（2）插座与电灯及各用电器之间是并联。（3）电能表串联在干路，保险丝串联在火线上的。2、家庭电路的进户线有两根，一根是火线，一根是零线。两根电线之间的电压220V。动力线路的电压是380V。3、辨别火线和零线可用测电笔。使用方法是：手触笔尾金属体，笔尖金属体触火线时凝管发光。4、电能表的作用：测量电路消耗电能的多少。电能
2、表铭牌上“220V5A”意思：220V表示额定电压，5A表示允许通过的最大电流。5、熔断器：分为封闭管式和敞开插入式（含保险丝）6、保险丝（1）材料特点：保险丝是川电阻率大、熔点低的铅锦合金做成。（2）作用：当电路中电流增大而超过线路设计的允许电流值时，能自动熔断从而切断电路，起到保护电路作用。（3）选用：使保险丝的额定电流等于或稍大于电路中正常工作时的电流。（4）注意：保险丝额定电流选择过大，不易熔断，起不到保护作用；过小，易熔断，使电路不能正常工作。保险丝不能用铜丝、铁丝代替。铜丝、铁丝熔点高，当电路中电流过大，一般不会熔断，不会起到保护电路作用。6、断路器：用来代替闸刀开关和熔断器，起到

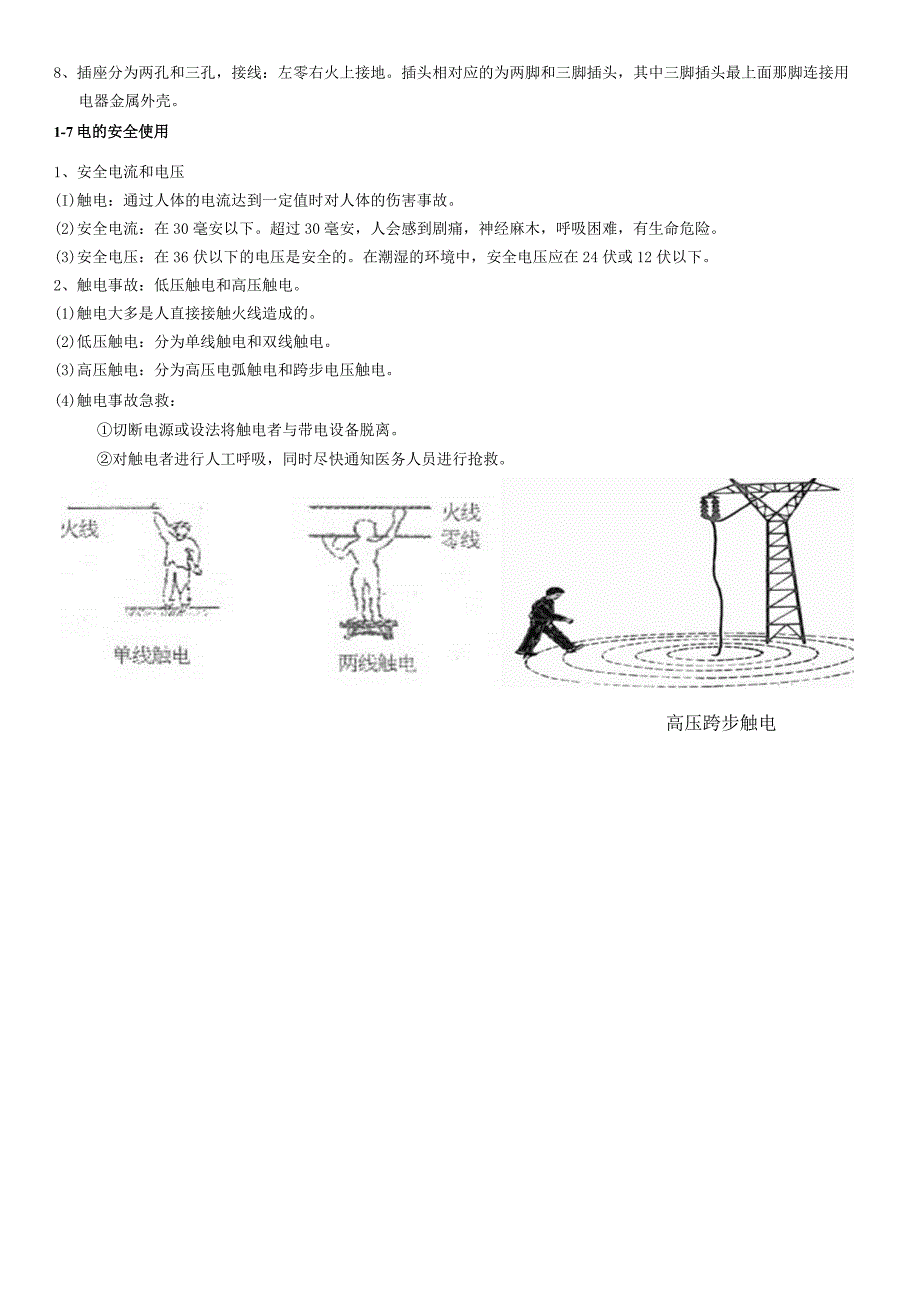

3、电路过载或短路的保护作用。（1）工作原理：当电路过载或短路时一电流过大，导体发热一断路器中双金属片受热弯曲一推动簧锁，弹簧拉动，触点断开f断开电路，没有电流一在过载短路时保护作用。（2）断路器应该串联在火线上。7、开关必须接在火线上。8、插座分为两孔和三孔，接线：左零右火上接地。插头相对应的为两脚和三脚插头，其中三脚插头最上面那脚连接用电器金属外壳。1-7电的安全使用1、安全电流和电压(I)触电：通过人体的电流达到一定值时对人体的伤害事故。(2)安全电流：在30毫安以下。超过30毫安，人会感到剧痛，神经麻木，呼吸困难，有生命危险。(3)安全电压：在36伏以下的电压是安全的。在潮湿的环境中，安全

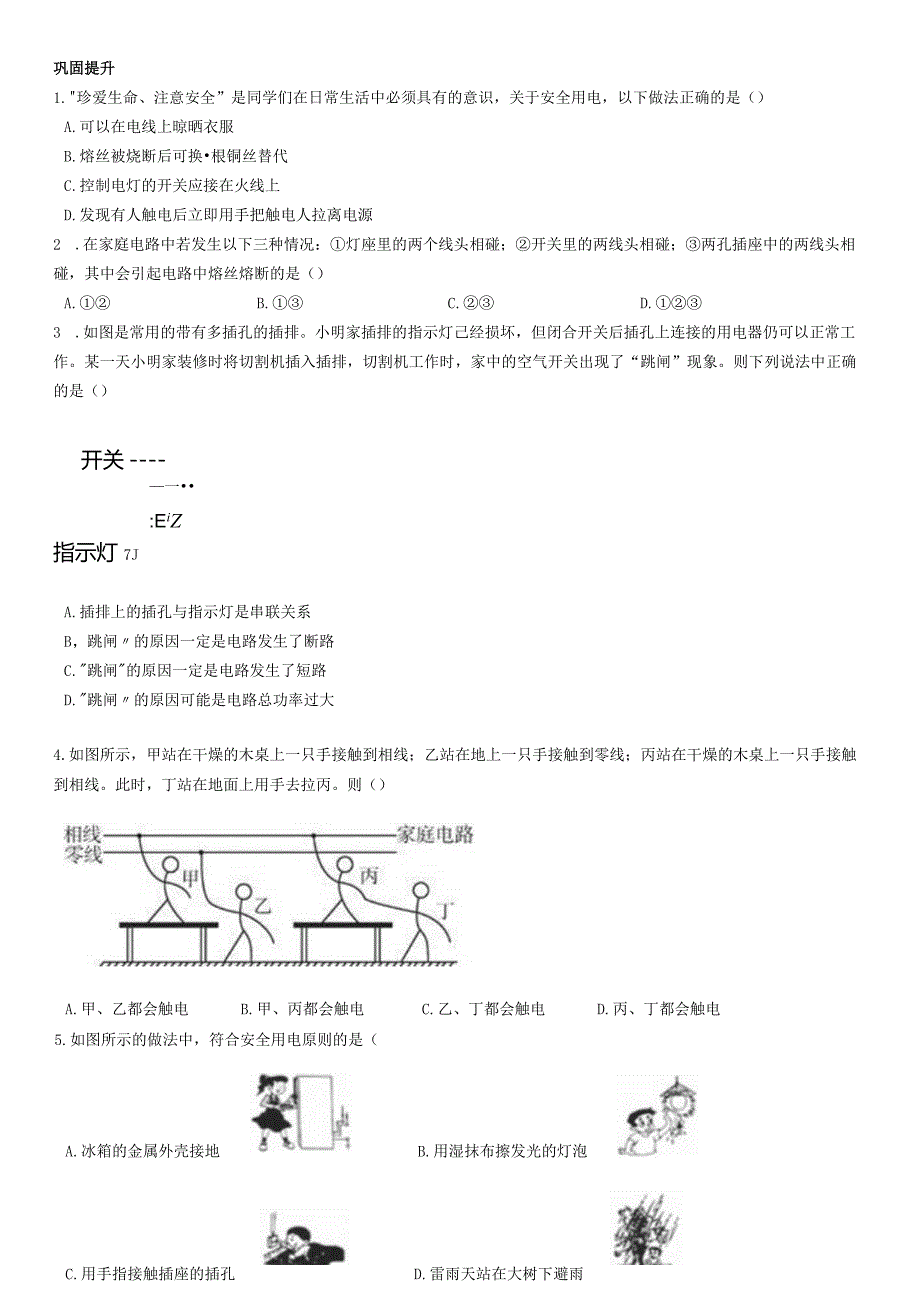

4、电压应在24伏或12伏以下。2、触电事故：低压触电和高压触电。(1)触电大多是人直接接触火线造成的。(2)低压触电：分为单线触电和双线触电。(3)高压触电：分为高压电弧触电和跨步电压触电。(4)触电事故急救：切断电源或设法将触电者与带电设备脱离。对触电者进行人工呼吸，同时尽快通知医务人员进行抢救。高压跨步触电巩固提升1.珍爱生命、注意安全”是同学们在日常生活中必须具有的意识，关于安全用电，以下做法正确的是（）A.可以在电线上晾晒衣服B.熔丝被烧断后可换根铜丝替代C.控制电灯的开关应接在火线上D.发现有人触电后立即用手把触电人拉离电源2 .在家庭电路中若发生以下三种情况：灯座里的两个线头相碰；开
5、关里的两线头相碰；两孔插座中的两线头相碰，其中会引起电路中熔丝熔断的是（）A.B.C.D.3 .如图是常用的带有多插孔的插排。小明家插排的指示灯己经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象。则下列说法中正确的是（）开关一:EiZ指示灯7JA.插排上的插孔与指示灯是串联关系B，跳闸的原因一定是电路发生了断路C.跳闸的原因一定是电路发生了短路D.跳闸的原因可能是电路总功率过大4.如图所示，甲站在干燥的木桌上一只手接触到相线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到相线。此时，丁站在地面上
6、用手去拉丙。则（）A.甲、乙都会触电B.甲、丙都会触电5.如图所示的做法中，符合安全用电原则的是（C.乙、丁都会触电D.丙、丁都会触电A.冰箱的金属外壳接地B.用湿抹布擦发光的灯泡C.用手指接触插座的插孔D.雷雨天站在大树下避雨6 .如图所示的是一个电热器电路。电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分别接在各处，得到表中所示的结果，根据表格内容可判断（）校验次数123456校验电灯接入点a、fa、bc、defa、dc、f发光情况正常发光不发光亮度较暗不发光亮度较暗正常发光A.开关断路，指示灯短路C.电热
7、丝断路，开关短路B.指示灯断路，电热丝短路D.指示灯断路，开关短路7 .如图所示的家庭电路中，有两个器件连接错误，它们是（）A.闸刀开关和带开关的灯泡8 .带开关的灯泡和带熔丝的双孔插座C,带开关的灯泡和三孔插座D.闸刀开关和三孔插座8 .小明把台灯插入插座，闭合开关，家里的总控制开关立刻跳闸，请分析造成这种现象的原因是（）A.插头短路B.灯丝断路C.灯头内短路D.灯头内断路9 .如图，甲是插线板，请将乙图插线板的内部电路连接完整。要求：在开关断开时插线板上的指示灯不发光，插孔不能提供工作电压；在开关闭合时指示灯发光，插孔可提供工作电压，若指示灯损坏，开关闭合时插孔也能提供工作电压。乙答案解析
8、：1.【解答】A.在电线上晾晒衣服，可能会由于电线漏电造成触电事故，故A错误；B.熔丝被烧断后可换一根铜丝替代,那么当电流过大时，由于铜丝熔点高电阻小,因此不会及时熔断起到保护作用，故B错误；C.控制电灯的开关应接在火线上，那么断开开关后，灯泡不带电，操作起来非常安全，故C正确；D.发现有人触电后立即用手把触电人拉离电源，那么这个人也会同时触电，故D错误。故选C。2.【解答】灯座里的两个线头相碰，那么闭合开关后，电流不经过灯泡直接从火线流回零线造成短路，从而使电流过大，故正确；开关里的两线头相碰，只会使开关失去控制作用，不会产生其它影响，故错误；两孔插座中的两线头相碰，其实就是火线和零线直接相
9、连，会造成短路，使电流过大，故正确。那么会引起熔丝熔断的是。故选Bo3【解答】指示灯损坏后，插排上的插孔照常向外供电，这说明它们不相互影响，因此它们并联，故A错误；空气开关“跳闸”肯定是因为电流过大造成的，因为此时切割机正在工作，所以不可能发生了短路，肯定是切割机的功率多大造成的，故D正确，而B、C错误。故选D。4 .【解答】甲：接触火线，但是不能与大地或零线形成通路，不会触电；乙：手接触火线，脚与大地接触，形成了通路，会造成触电；丙和丁：二者串联，一端接触火线，一端与大地相连，形成了通路，会造成触电。因此乙、丙和丁都会触电。故选D。5 .【解答】A.冰箱的金属外壳接地，可以防止外壳漏电发生触
10、电事故，故A正确；B.用湿抹布擦发光的灯泡，有可能发生触电事故，故B错误；C.用手指接触插座的插孔，有可能接触到里面的簧片，发生触电事故，故C错误；D.雷雨天站在大树下避雨，很容易被雷电击中，故D错误。故选Ao6【解答】接入af时，正常发光，则说明a向左，f向左的电路部分没有故障；接入ab时，没有发光，可能为：ab部分短路；b与f之间断路；接入Cd时，亮度较暗，则说明C到a之间为通路，d到f之间为通路，而Cd处发生断路；接入ef时，不发光，说明e与a之间有断路，和上面排查的Cd处断路不矛盾；加入ad时，亮度较暗，此时电热丝与检验灯串联，说明ef段电热丝正常；接入Cf时，指示灯和检验灯串联，正常
