《奥的斯TOEC2000电梯故障代码.docx》由会员分享,可在线阅读,更多相关《奥的斯TOEC2000电梯故障代码.docx(7页珍藏版)》请在第壹文秘上搜索。

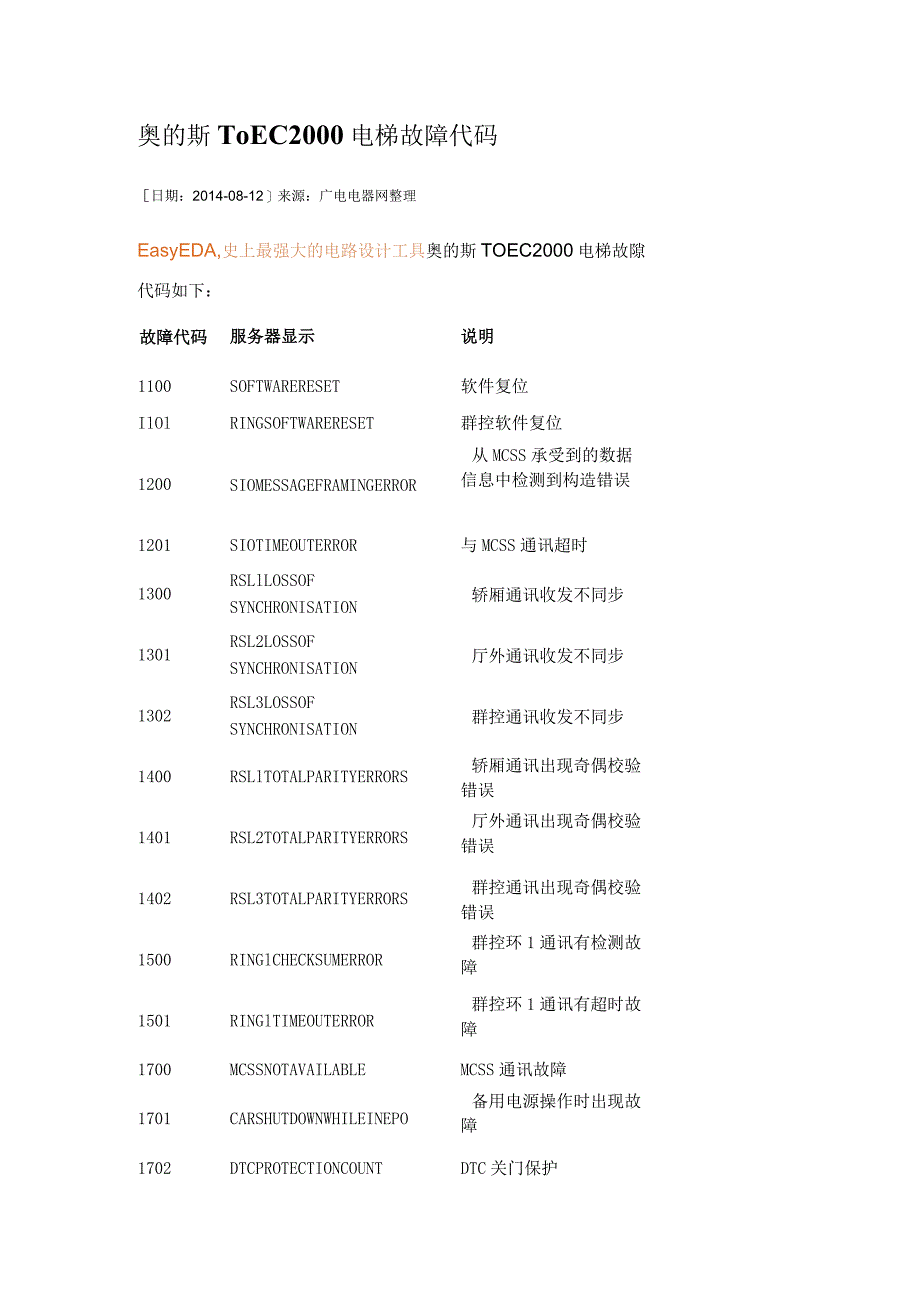

1、奥的斯ToEC2000电梯故障代码日期:2014-08-12来源:广电电器网整理EasyEDA,史上最强大的电路设计工具奥的斯TOEC2000电梯故隙代码如下:故障代码服务器显示说明1100SOFTWARERESET软件复位IlOlRINGSOFTWARERESET群控软件复位1200SIOMESSAGEFRAMINGERROR从MCSS承受到的数据信息中检测到构造错误1201SIOTIMEOUTERROR与MCSS通讯超时1300RSLlLOSSOFSYNCHRONISATION轿厢通讯收发不同步1301RSL2LOSSOFSYNCHRONISATION厅外通讯收发不同步1302RSL3LO

2、SSOFSYNCHRONISATION群控通讯收发不同步1400RSLlTOTALPARITYERRORS轿厢通讯出现奇偶校验错误1401RSL2TOTALPARITYERRORS厅外通讯出现奇偶校验错误1402RSL3TOTALPARITYERRORS群控通讯出现奇偶校验错误1500RINGlCHECKSUMERROR群控环1通讯有检测故障1501RINGlTIMEOUTERROR群控环1通讯有超时故障1700MCSSNOTAVAILABLEMCSS通讯故障1701CARSHUTDOWNWHILEINEPO备用电源操作时出现故障1702DTCPROTECTIONCOUNTDTC关门保护故障代

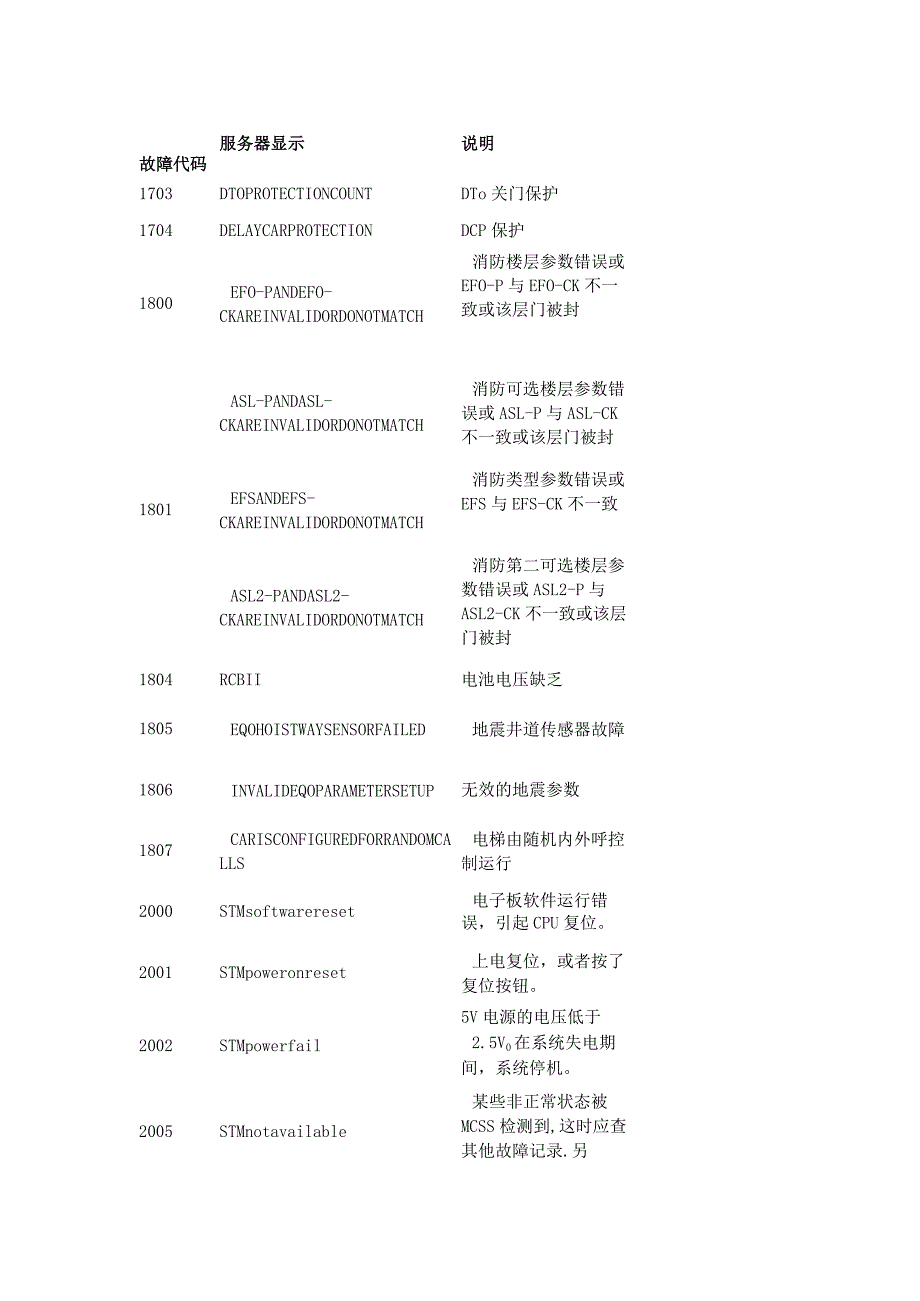

3、码服务器显示说明1703DTOPROTECTIONCOUNTDTo关门保护1704DELAYCARPROTECTIONDCP保护1800EFO-PANDEFO-CKAREINVALIDORDONOTMATCH消防楼层参数错误或EFO-P与EFO-CK不一致或该层门被封ASL-PANDASL-CKAREINVALIDORDONOTMATCH消防可选楼层参数错误或ASL-P与ASL-CK不一致或该层门被封1801EFSANDEFS-CKAREINVALIDORDONOTMATCH消防类型参数错误或EFS与EFS-CK不一致ASL2-PANDASL2-CKAREINVALIDORDONOTMATCH

4、消防第二可选楼层参数错误或ASL2-P与ASL2-CK不一致或该层门被封1804RCBII电池电压缺乏1805EQOHOISTWAYSENSORFAILED地震井道传感器故障1806INVALIDEQOPARAMETERSETUP无效的地震参数1807CARISCONFIGUREDFORRANDOMCALLS电梯由随机内外呼控制运行2000STMsoftwarereset电子板软件运行错误,引起CPU复位。2001STMpoweronreset上电复位,或者按了复位按钮。2002STMpowerfail5V电源的电压低于2.5V0在系统失电期间,系统停机。2005STMnotavailable

5、某些非正常状态被MCSS检测到,这时应查其他故障记录.另故障代码服务器显示说明外,在紧急或检修状态下也有此记录2100PSRBigposslip与电梯运行方向一致的钢丝绳滑移太大。2101PSRBignegslip与电梯运行方向相反的钢丝绳滑移太大。2102PSRPosmesfitPVT读取的位置已位于平层区,但DZ未有输入,应检查光电.2103PSRInvFLOORCOUNT无效的楼层计数,楼层计数与实际井道楼层数不一致,或者超出最高或最低楼层的限制。一般发生于断电后轿厢位置被移动,再次送电后即有此故障。2104PSRInvrawposPVT脉冲数发生异常改变,检查PVT及MCSS与DBSS

6、连线.2105PSRDZerrorDZ输入信号错误2106PSRDZlerrorDZl输入顺序错误2107PSRDZ2errorDZ2输入顺序错误2108PSRILSerrorILS输入顺序错误。电梯停在底层,DZ动作而没有ILS信号,或者ILS信号在ILS开关之前动作。也有可能ILS和2LS同时动作。2109PSR2LSerror1,22LS输入顺序错误。电梯停在底层,DZ动作而没有2LS信号,或者2LS信号故障代码服务器显示说明在2LS开关之前动作。也有可能ILS和2LS同时动作。2304OCSScomm,errorOCSS通讯错误。2404DCSScomm,errorDCSS通讯错误。2

7、505DBSScomm,errorMCSS和DBSS的通讯超时,或者输出缓冲器溢出。2600PGEovershoot电梯冲过停层位置,与加速度,加加速度过高有关.2601PGEsynchronerr曲线同步错误.一旦有此故障发生,应更换MCSS板.2602PGEFXGtimeout在4秒内未完成平层动作,可能是参数GAINFIXEDPOSCT过小.2700DBSSrdy/brkDBSS状态不正常,应检查DBSS记录.2701DBSSreadytimeout在运行驱动状态“PREPARETORUN或复位后5秒钟,驱动器未准备运行,超时故障。2702DBSSbraketimeoutDBSS吸合抱闸

8、或释放抱闸超时。2703DBSSdrivefault从DBSS接收到DBSS驱动器故障。应检查DBSS记录。2704DBSSstop/shutdn接收到DBSS停车或停机的信息。2705DBSStoquelimitDBSS超出转矩限制值。故障代码服务器显示说明2706NUMBERRELEVEruns再平层运行。过多的次数说明不能正常进展平层,1。应检查参数GAINFIXEDPOSCT,DELTATC,DESTINATIONLEAD;2。应检查光电,插板及随行电缆。2707NUMBERRECOVERruns恢复运行2708NUMBERREINITruns初始化运行2709RELEVELerr再平

9、层运行时发生停顿,可能是抱闸释放较慢或称重开关未调整好。2800SAFabsoverspd正常、检修、恢复、重新初始化、学习或再平层运行的相应超速值超出绝对超速百分比。2801SAFtrackingerr正常、检修和低速运行速度超出实际速度和指令速度的跟踪允许误差,引起跟踪错误。检查相关参数,检查PVT线。2802SAFPVTdirerr从PVT反响回来的运行方向和指令运行方向相反。只有速度超过0.2米/秒时才做检测。检查PVT线。2803SAFNTSDoverspd正常运行期间,电梯在1LS/2LS的实际速度超过相应的NTSD设定值。SHUTDOWN将在电梯以预定减速度减速停顿后复位。故障代

10、码服务器显示说明2804SAFCAR_N0N_STRT电梯在预定时间内(DDP时间)没有启动引起超时错误。在正常运行或重新初始化运行期间,在预定时间内没有井道信号输入。有可能是钢丝绳的打滑失去曳引力。2805SAFU/DinperrU/D继电器输入错误。U/D继电器的反响触点的动作和指令运行方向不一致。只有速度在0.05ms以上时才做检测。2806SAFDBPinperrDBP继电器输入错误。DBP继电器的反响触点和所要求的动作不一致,或者LVC输入和门锁旁路的期望状态不一致。2807SAFETSCinperrETSC继电器输入错误。2808SAFSCinperrSC继电器输入错误。2809S

11、AFDFCinperrDFC继电器输入错误。2810SAFDBDinperrDBD信号输入错误。2811SAFESSoperated急停开关动作。2812SFSFoperated安全回路断开。或INS继电器在快车运行时突然释放。2813SAFDFCEmergStp电梯的安全回路在DFC输入点断开引起紧急停顿。2814SAFFSO/ASOerrFSO/ASO继电器输入错误。故障代码服务器显示说明2901SAFillegalmove开门时没有DZ信号输入。检查DZ,插板及随行电缆。2903PSRlowinvspd速度发生TOoMM/S以上的扰动,可能与电磁噪音有关,请检查地线及屏蔽线。2904PSRhighinvspd速度发生+100MM/S以上的扰动,可能与电磁噪音有关,请检查地线及屏蔽线。2905NUMBEROFINSPECTIONSTOP正常运行中检修开关动作造成急停。2906UNSAFETOSTART外部线路均正常,但MCSS不能确认安全信号。
