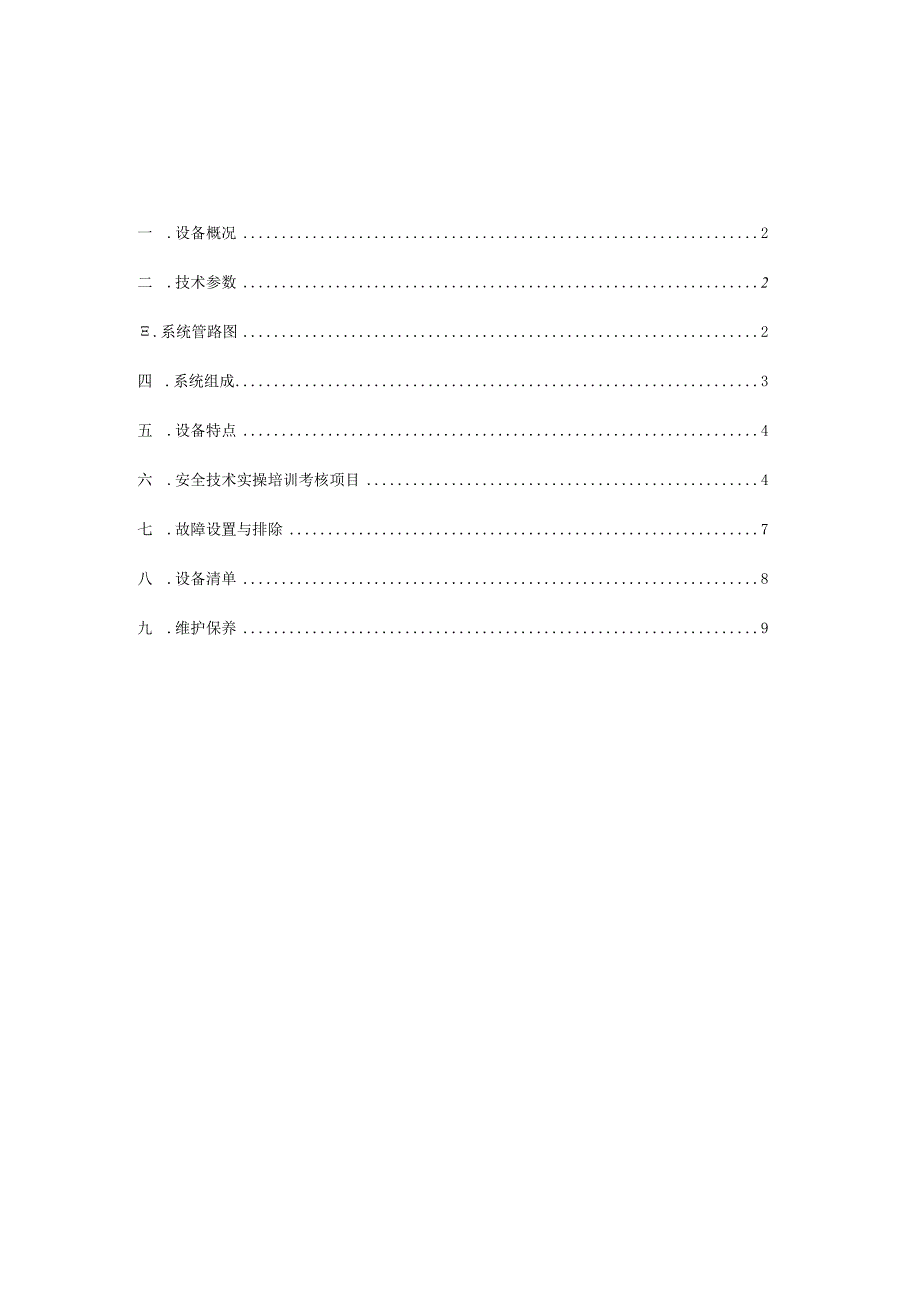

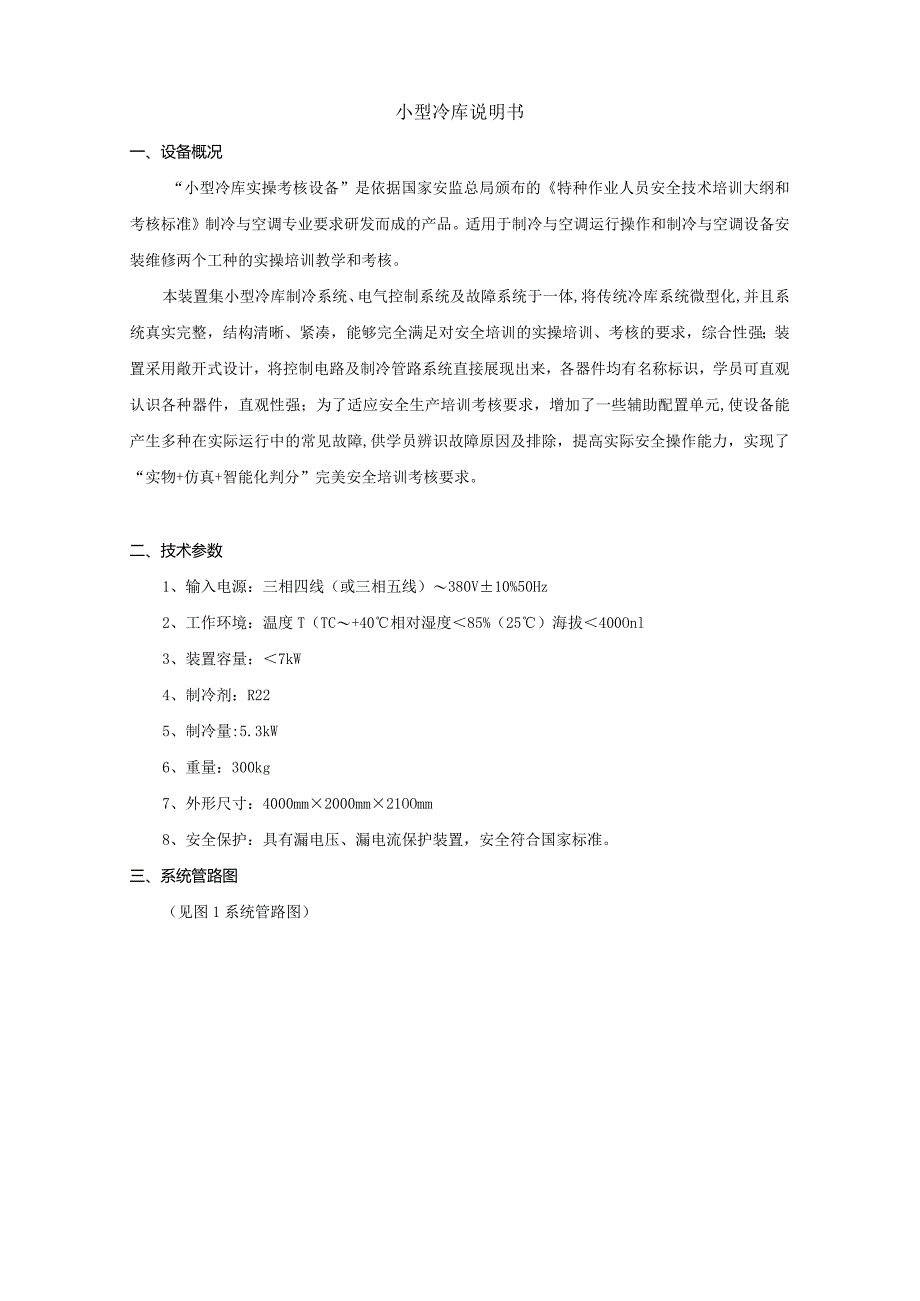

1、一 .设备概况2二 .技术参数2.系统管路图2四 .系统组成3五 .设备特点4六 .安全技术实操培训考核项目4七 .故障设置与排除7八 .设备清单8九 .维护保养9小型冷库说明书一、设备概况“小型冷库实操考核设备”是依据国家安监总局颁布的特种作业人员安全技术培训大纲和考核标准制冷与空调专业要求研发而成的产品。适用于制冷与空调运行操作和制冷与空调设备安装维修两个工种的实操培训教学和考核。本装置集小型冷库制冷系统、电气控制系统及故障系统于一体,将传统冷库系统微型化,并且系统真实完整,结构清晰、紧凑,能够完全满足对安全培训的实操培训、考核的要求,综合性强;装置采用敞开式设计,将控制电路及制冷管路系统

2、直接展现出来,各器件均有名称标识,学员可直观认识各种器件,直观性强;为了适应安全生产培训考核要求,增加了一些辅助配置单元,使设备能产生多种在实际运行中的常见故障,供学员辨识故障原因及排除,提高实际安全操作能力,实现了“实物+仿真+智能化判分”完美安全培训考核要求。二、技术参数1、输入电源:三相四线(或三相五线)380V10%50Hz2、工作环境:温度T(TC+40相对湿度85%(25)海拔400Onl3、装置容量:7kW4、制冷剂:R225、制冷量:5.3kW6、重量:300kg7、外形尺寸:4000mm2000mm21OOmm8、安全保护:具有漏电压、漏电流保护装置,安全符合国家标准。三、系

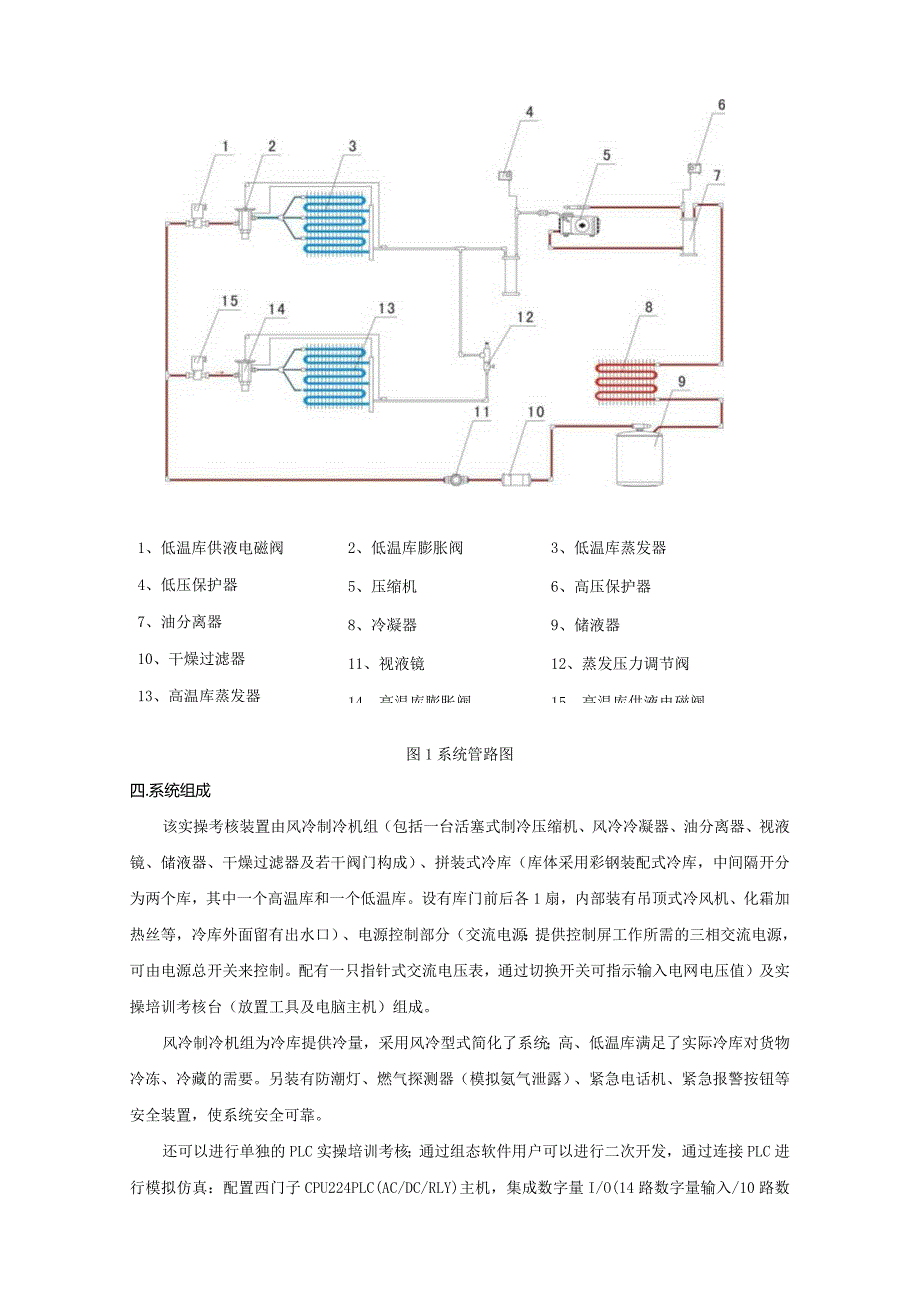

3、统管路图(见图1系统管路图)1、低温库供液电磁阀4、低压保护器7、油分离器10、干燥过滤器13、高温库蒸发器2、低温库膨胀阀5、压缩机8、冷凝器11、视液镜14、高温库膨胀阀3、低温库蒸发器6、高压保护器9、储液器12、蒸发压力调节阀15、高温库供液电磁阀图1系统管路图四.系统组成该实操考核装置由风冷制冷机组(包括一台活塞式制冷压缩机、风冷冷凝器、油分离器、视液镜、储液器、干燥过滤器及若干阀门构成)、拼装式冷库(库体采用彩钢装配式冷库,中间隔开分为两个库,其中一个高温库和一个低温库。设有库门前后各1扇,内部装有吊顶式冷风机、化霜加热丝等,冷库外面留有出水口)、电源控制部分(交流电源:提供控制屏

4、工作所需的三相交流电源,可由电源总开关来控制。配有一只指针式交流电压表,通过切换开关可指示输入电网电压值)及实操培训考核台(放置工具及电脑主机)组成。风冷制冷机组为冷库提供冷量,采用风冷型式简化了系统;高、低温库满足了实际冷库对货物冷冻、冷藏的需要。另装有防潮灯、燃气探测器(模拟氨气泄露)、紧急电话机、紧急报警按钮等安全装置,使系统安全可靠。还可以进行单独的PLC实操培训考核;通过组态软件用户可以进行二次开发,通过连接PLC进行模拟仿真:配置西门子CPU224PLC(AC/DC/RLY)主机,集成数字量I/O(14路数字量输入/10路数字量输出)、一个RS-485通信口,含有PPI、MPl通信

5、,配套PC/PP1编程电缆。实操考核装置直观展示了冷库的系统结构、工作原理,可清楚地看到制冷循环系统结构及主要部件的实物,系统配置有交流电压表、温度表、真空压力表、信号指示灯的整个系统的实时工作状态,便于培训演示讲解及学员对教材知识的理解掌握。整套实训装置集制冷系统、电气控制系统、故障模拟系统于一体,满足实操培训考核的要求。实操培训考核装置包括风冷制冷机组、拼装式冷库、控制系统、实训桌等如图所示:1、高温库蒸发器2、低温库蒸发器3、气液分离器4、油分离器5、视液镜6、干燥过滤器7、储液罐8、压缩机9、冷凝器10、控制面板整体效果示意图五、设备特点1、综合性强:整套实中装置集小型冷库制冷系统、电

6、气控制系统及故障系统于一体,系统真实完整,结构清晰、紧凑,满足对实训的要求:2、直观性强:装置采用敞开式设计,控制电路及制冷管路系统直接展现出来,器件贴有名称标识,学生可直观认识各种器件:3、实训性强:台体设有故障装置,可实现电气控制故障设置,有利于开展技能鉴定、考核工作;4、安全保护齐全:设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护,可对人身及设备进行有效保护。六、安全技术实操培训考核项目1、考核科目1:制冷运行操作作业人员。考核操作步骤:1)开机前的准备检查设备,确保冷风机、冷凝器、压缩机控制系统等性能良好;各管路系统连接处紧固、严密、无松动、泄露现象;航空电缆连接正确

7、。将电源控制开关置于美的位置;并接通电源,将电源总开关和漏电保护器闭合,观察电网电压指示的电压值,其正常电压值为(380V10Q由电网电压决定。若电压不正常,则断电检查。2)制冷机组启动步骤高温库电磁阀一冷凝风机高温库风机一压缩机低温库电磁阀一冷凝风机一低温库风机一压缩机3)制冷机组运行注意机组运转负荷情况。听机组运行的声音是否有异常声响。观察机组是否存在泄露点及不安全隐患。做好机组运行记录(每小时将冷水机组状况记录下来)。观察并记录各测量点的温度值,填入表1-1中。表1-1:温度记录表压压冷冷储高高高高低低低低缩缩凝凝液温温温温温温温温机机器器器库库库冷库库库库吸排进出流供温回风供温回冷气气

8、风风出液i液机液度液风温温温温温温温出温温机度度度C度度度度风温度:度度出风温度开机前温度开机后30分钟温度表1-1:压力记录表压缩机吸气压力Mpa压缩机排气温度Mpa高压蒸发器回气压力Mpa低压蒸发器回气压力Mpa开机前压力度制冷30分钟后注意:压缩机不允许频繁启动停止,每次停止后再次启动的间隔时间最好大于Ih,否则会造成压缩机损坏。4)制冷机组关机步骤压缩机一冷凝风机一高温库风机高温库电磁阀压缩机一冷凝风机一低温库风机-低温库电磁阀5)应急停机冷库在日常运行中若发现压缩机故障,应紧急停机,关闭设备总电源。2、考核科目2:制冷安装维修操作作业人员。(1)机组不制冷1)电气控制部分A.电源检查

9、:相序检查;缺相检查;缺零检查。B.电源保险检查:总电源保险;控制电路保险。2)制冷系统部分A.压缩机是否工作:电源电压;绕组阻值。B.冷凝风扇是否工作:电源电压;绕组阻值。C.整个制冷设备是否工作:电源电压;绕组阻值。D.冷风机是否工作:电源电压;绕组阻值。(2)机组制冷效果差1)缺制冷剂:低压压力检测2)排气压力过高:排气压力检测3)膨胀阀损坏:感温包位置不正确或泄漏4)库温传感器故障5)不化霜(3)紧急处置1)冷库门反锁应急措施。2)在自救无果时按下高低温库内的应急报警按钮,等待救援。3)在自救无果时按下应急电话呼叫按钮,寻求与管理员联系救援。4)使劲按下锁具反锁钮,以求自救。七、安全故

10、障的设置和处置:序号故障名称故隙设置故隙现象故障排除备注1制冷效果差调节高低温冷库电子蒸发器调节阀使氟利昂流量减少冷库制冷温度下降缓慢调节高低温冷库电子蒸发器调节阀使氟利昂流量正常2吸气压力过调节高低温冷库压缩机吸气压力过调节高低温冷库低电子蒸发器调节阀调整到关闭低电子蒸发器调节阀使氟利昂流量正常3冷凝器风机不转考核软件故障1制冷效果差消除故障14压缩机不运行考核软件故障2压缩机无法启动消除故障25高温库不制冷考核软件故障3低温库制冷正常,高温库不制冷消除故障36低温库不制冷考核软件故障1高温库制冷正常,低温库不制冷消除故障47高温库风机不转考核软件故障5库房温度不达标消除故障58低温库风机不

11、转考核软件故障6库房温度不达标消除故障69压力保护器损坏考核软件故障7控制回路无电,压缩机,冷凝风机及冷风机等都无法启动消除故障710高低温库内照明灯不亮考核软件故障8无AC220V消除故障811不化霜考核软件故障9低温库无化霜现象消除故障912模拟氨泄露用氟利昂储液罐对准高温库内探头放气报警器报警按下高温库内探头复位按钮八、设备清单:序号系统组成技术参数单位数量1风冷制冷含5匹活塞式制冷压缩机、风冷冷凝器、油分离器、视套1机组液镜、储液器、干燥过滤器、2只供液电磁阀、2只热力膨胀阀、背压阀(蒸发压力调节阀)、止回阀(单相阀)等构成。真空压力表:-0.11.5MPa、真空压力-0.13.5MP

12、aPTloo温度探头13个、压力传感器4个2拼装式冷库库体采用彩钢装配式冷库,库体尺寸为1920mm2880mm2200mm,中间隔开分为两个库,高温库(TC以上)和低温库(-18以上),设有库门前后各1扇。内部装有吊顶式冷风机、化霜加热丝等,冷库外面留有出水口。另装有防潮灯、燃气探测器(模拟氨气泄露)、紧急电话机、紧急报警按钮。套13电源控制部分指针式电压表:0450V,精度2.5级、三相漏电保护断路器、面板上印有真实的小型冷库制冷系统流程图,配有13只数字式温度,4只数字式压力表、配置西门子CPU226PLC(ACDCRLY)主机,内置数字量I/O(24路数字量输入/16路晶体管输出);E

13、M235模拟量模块(4路模拟量输入/1路模拟量输出)一个RS-485通信口,含有PPI、MPI通信,配套PC/PPI编程电缆套14实训桌实训桌主体结构采用铝合金刻模而成。电脑显示器嵌入到实验台里。存贮柜:放置工具及电脑主机。尺寸为:155OmmX70OnimXI35Omm.左右各1个。桌面:为防火、防水、耐磨高密度板,造型美观大方,坚固耐用、电脑为一体机套1九、维护保养(一)、库体的养护1、冷库新安装完毕或长期停用后,再次使用,降温的速度要合理:每天控制在8-1(TC为宜,在OC时应保持-一段时间。2、库板保护:注意使用中应注意硬物对库体的碰撞和刮划。因为可以造成库板的凹陷和锈蚀,严重会造成库体局部保温性能降低。3、密封保护,由于装配式冷库是由若干块保温板拼而成,因此板之间存在一定的缝隙,施工中这些缝隙会用密封胶密封,防止空气和水分进入。所以在使用中对一些密封失效的部位及时修补。4、地面保护,一般小型装配式冷库的地使用保温板,使用冷库时应防止地面存有大量的冰和水,如果有冰,清理时切不可使用硬敲打,损坏地面。(二)、制冷系统的日常养护1初期运转机组:要经常观察压缩机的油面及回油情况及油的清洁度,发现油脏或油面下降要及时解决,以免造成润滑不良
