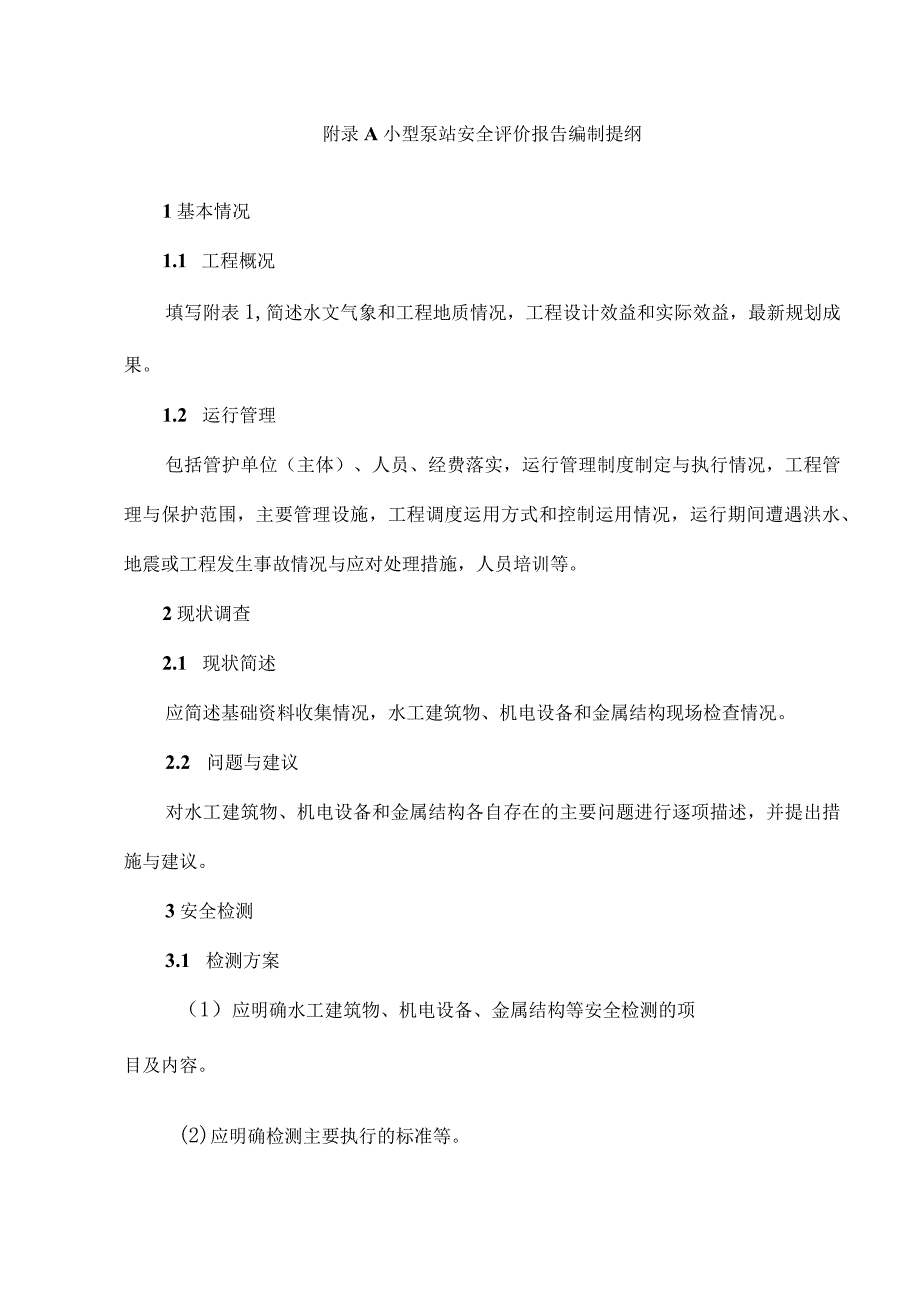

1、附录A小型泵站安全评价报告编制提纲1基本情况1.1 工程概况填写附表1,简述水文气象和工程地质情况，工程设计效益和实际效益，最新规划成果。1.2 运行管理包括管护单位（主体）、人员、经费落实，运行管理制度制定与执行情况，工程管理与保护范围，主要管理设施，工程调度运用方式和控制运用情况，运行期间遭遇洪水、地震或工程发生事故情况与应对处理措施，人员培训等。2现状调查2.1 现状简述应简述基础资料收集情况，水工建筑物、机电设备和金属结构现场检查情况。2.2 问题与建议对水工建筑物、机电设备和金属结构各自存在的主要问题进行逐项描述，并提出措施与建议。3安全检测3.1 检测方案（1）应明确水工建筑物、机

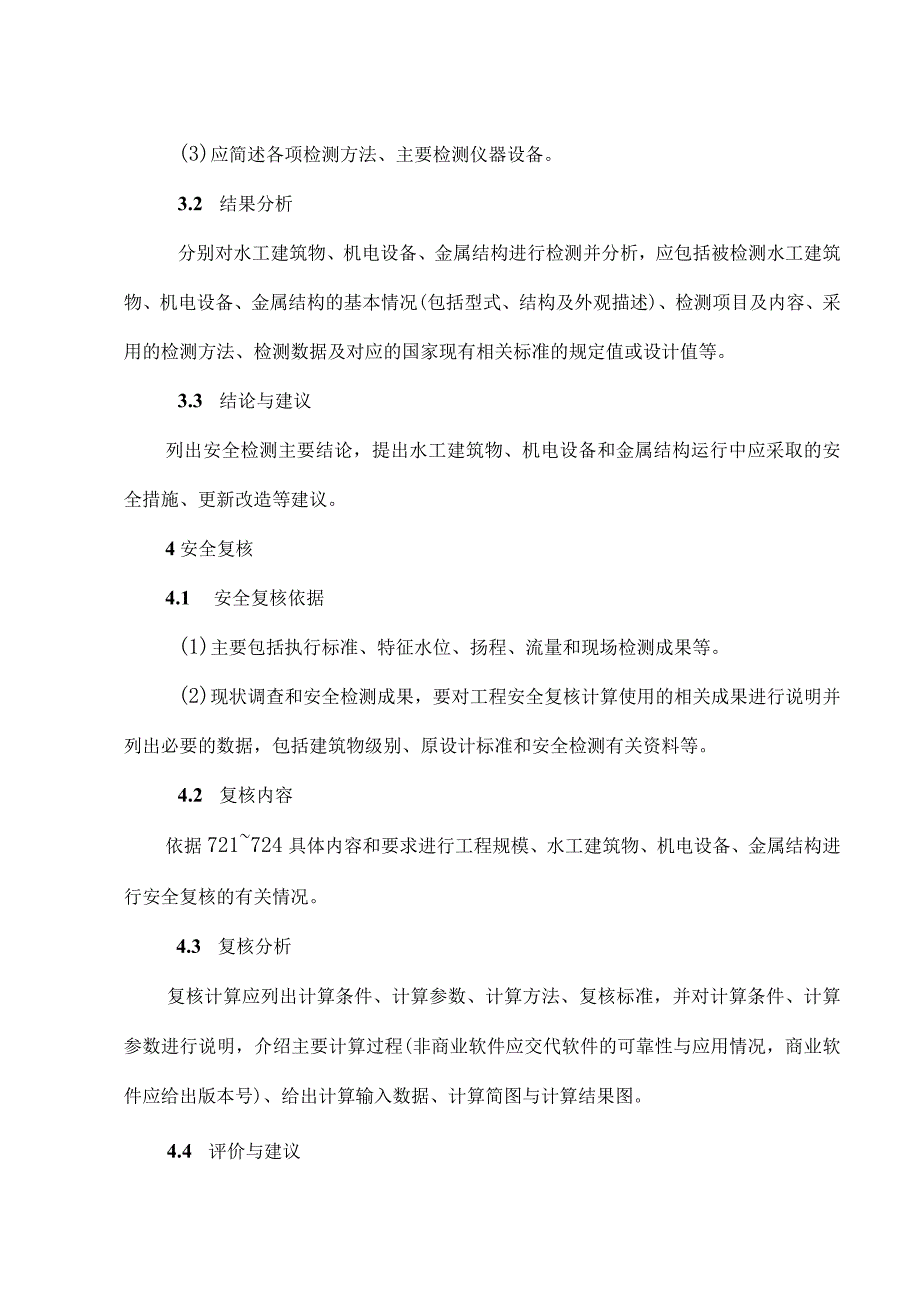

2、电设备、金属结构等安全检测的项目及内容。(2)应明确检测主要执行的标准等。(3)应简述各项检测方法、主要检测仪器设备。3.2 结果分析分别对水工建筑物、机电设备、金属结构进行检测并分析，应包括被检测水工建筑物、机电设备、金属结构的基本情况(包括型式、结构及外观描述)、检测项目及内容、采用的检测方法、检测数据及对应的国家现有相关标准的规定值或设计值等。3.3 结论与建议列出安全检测主要结论，提出水工建筑物、机电设备和金属结构运行中应采取的安全措施、更新改造等建议。4安全复核4.1 安全复核依据(1)主要包括执行标准、特征水位、扬程、流量和现场检测成果等。(2)现状调查和安全检测成果，要对工程安全

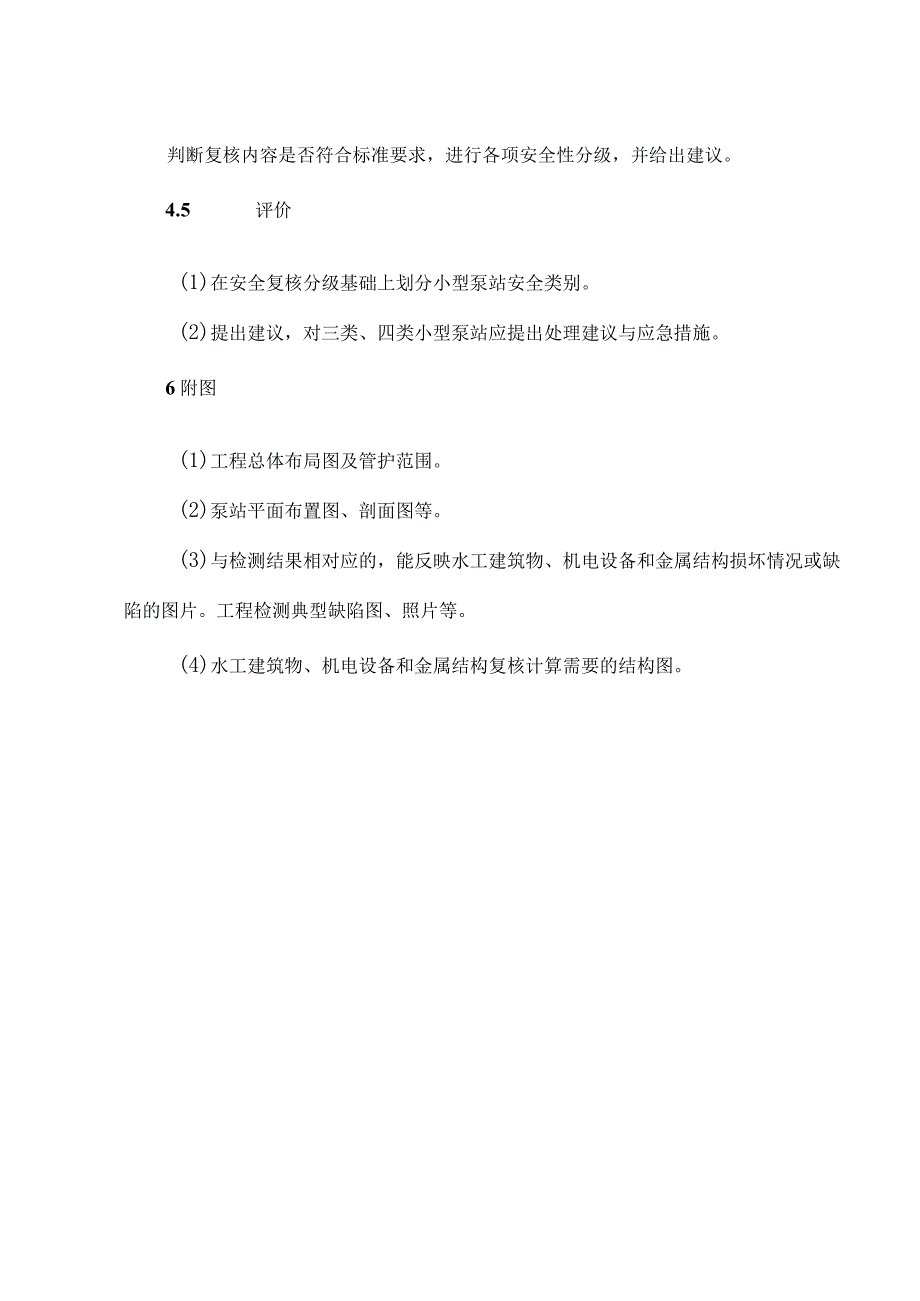

3、复核计算使用的相关成果进行说明并列出必要的数据，包括建筑物级别、原设计标准和安全检测有关资料等。4.2 复核内容依据721724具体内容和要求进行工程规模、水工建筑物、机电设备、金属结构进行安全复核的有关情况。4.3 复核分析复核计算应列出计算条件、计算参数、计算方法、复核标准，并对计算条件、计算参数进行说明，介绍主要计算过程(非商业软件应交代软件的可靠性与应用情况，商业软件应给出版本号)、给出计算输入数据、计算简图与计算结果图。4.4 评价与建议判断复核内容是否符合标准要求，进行各项安全性分级，并给出建议。4.5 评价(1)在安全复核分级基础上划分小型泵站安全类别。(2)提出建议，对三类、四
4、类小型泵站应提出处理建议与应急措施。6附图(1)工程总体布局图及管护范围。(2)泵站平面布置图、剖面图等。(3)与检测结果相对应的，能反映水工建筑物、机电设备和金属结构损坏情况或缺陷的图片。工程检测典型缺陷图、照片等。(4)水工建筑物、机电设备和金属结构复核计算需要的结构图。附表1泵站基本情况表工程基本情况总装机容量kW总设i流量m3s工程地点工程地理坐标泵站性质所在流域工程投资万元主要功能完工日期改造日期工程管理情况管理单位管理主体运行单位维护单位管理人员共人运维人员共人泵站主要设计参数防洪标准排涝标准设计运行水位m设计扬程m建筑物泵站机房尺寸（长X宽X高）m泵室底板高程m泵室尺寸（孔数X净
5、宽）m进水池底板高程m出水池底板高程m出水池顶高程m机电设备及辅助设备水泵型号水泵制造厂商水泵安装高程m配套拍门型式水泵台数单泵流量m3s主变压器型号主变制造厂商主变压器台数主变总容量kVA电动机型号电动机制造厂商电压等级kV机组启动方式监控系统监控生产厂商自动化系统自动化系统供应商附录B小型泵站安全评价报告表小型泵站安全评价报告表泵站名称：评价组织单位：评价承担单位（盖章）：评价时间：填表说明1 .泵站名称：填写泵站全名。2 .泵站功能：填写泵站功能，如灌溉、排水等。3 .工程概况：填写泵站所在区域位置，建成日期，设计参数（如设计扬程、流量、装机功率、机组台数等），泵房结构形式，进、出水形式
6、，断流方式，设计特征值和工程效益等。4 .报告书中栏目填写不下时，可以增页。一、基本情况表1泵站基本情况表泵站名称泵站地点建成时间设计流量泵站功能管理单位上级主管部门L工程概况2.现状调查基础资料工程设计、施工、验收资料（内容见5.1.1）工程运维资料（内容见5.1.2）现场检查水工建筑物（内容见5.2.1）机电设备（内容见5.2.2）金属结构（内容见5.2.3）3.主要问题和建议二、安全检测情况表2安全检测情况表L水工建筑物现场安全检测检测单位：检测时间序号检测内容检测结论(1)(2)2.机电设备现场安全检测检测单位：检测时间：序号检测内容检测结论(1)(2)3.金属结构现场安全检测检测单位
7、：检测时间：序号检测内容检测结论(1)(2)4.其他5.主要问题和建议三、安全复核情况表3安全复核情况表复核单位单位性质完成时间1.工程规模复核序号复核内容复核结论(1)(2)2.水工建筑物安全复核序号复核内容复核结论(1)(2)3.机电设备安全复核序号复核内容复核结论(1)(2)4.金属结构安全复核序号复核内容复核结论(1)(2)5安全复核分析四、安全评价结论表4泵站安全评价结论泵站名称：评价类别评价内容评价结果工程规模满足需求不满足需求水工建筑物一类二类三类四类机电设备一类二类三类四类金属结构一类二类三类四类泵站安全评价结论：评价承担单位（盖章）年月日评价专家审查意见：专家组组长（签名）：年月日评价组织单位意见：负责人（签名）：单位（印章）年月日备案部门意见：单位（印章）年月日
