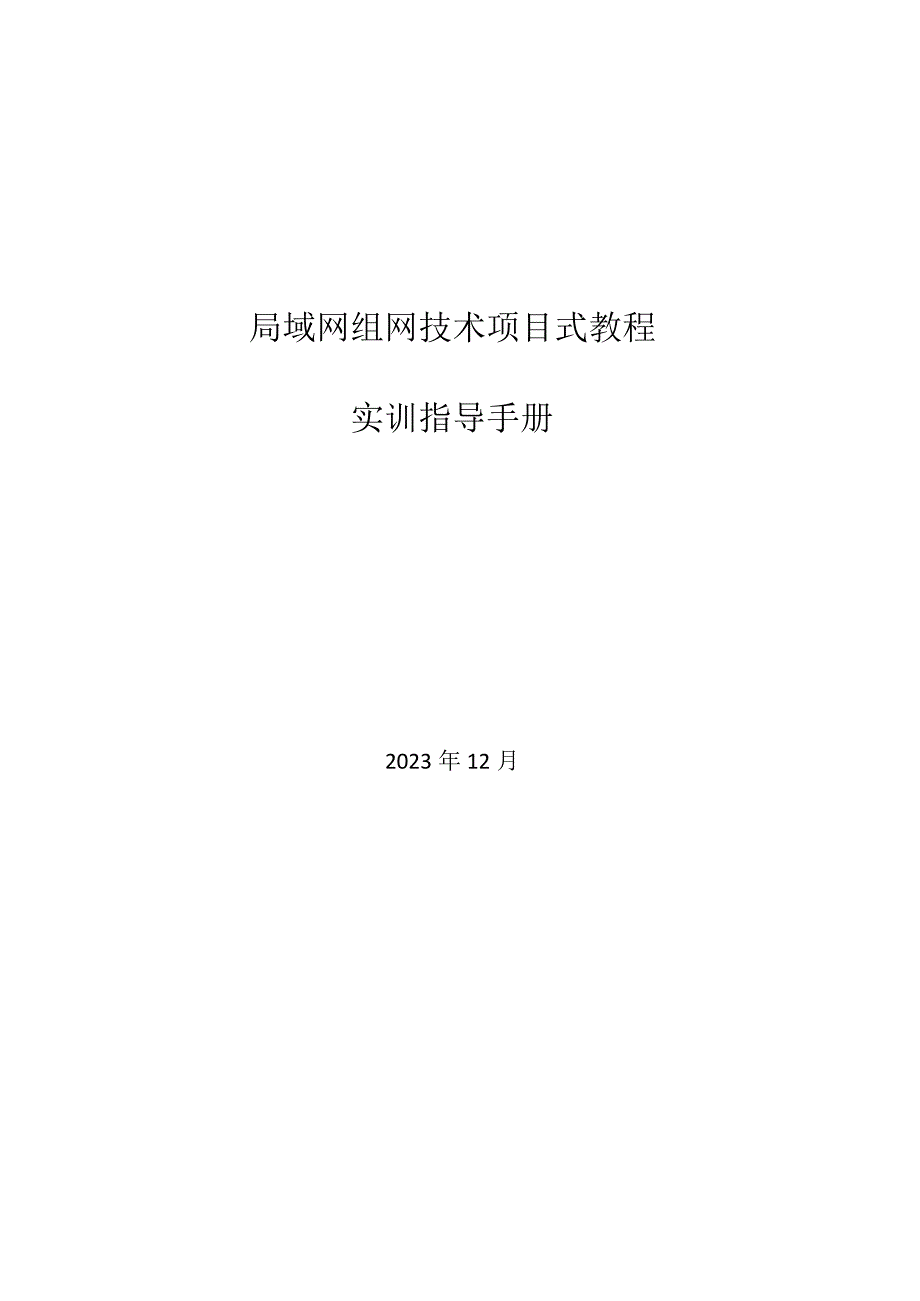

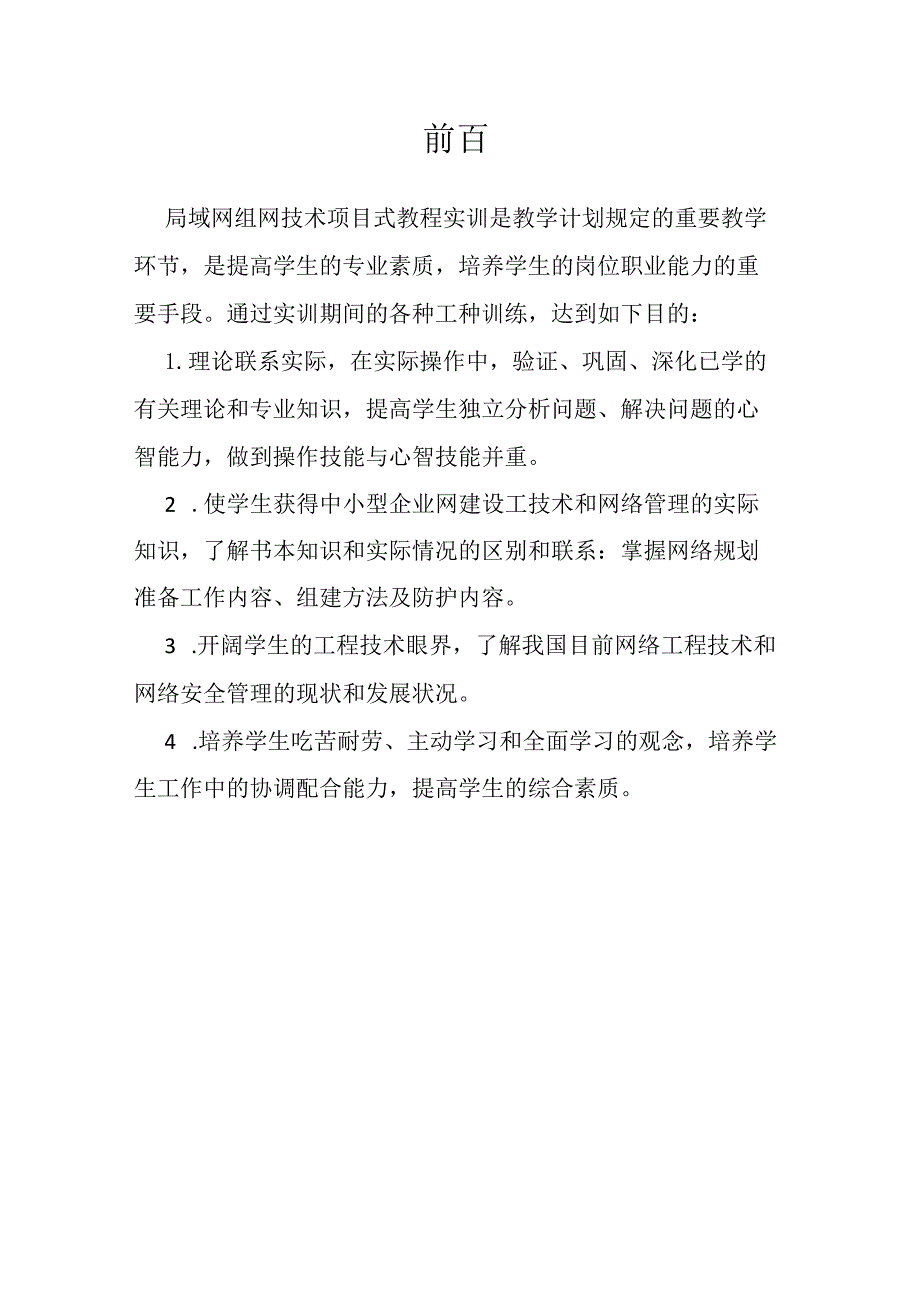

1、局域网组网技术项目式教程实训指导手册2023年12月前百局域网组网技术项目式教程实训是教学计划规定的重要教学环节，是提高学生的专业素质，培养学生的岗位职业能力的重要手段。通过实训期间的各种工种训练，达到如下目的：1.理论联系实际，在实际操作中，验证、巩固、深化已学的有关理论和专业知识，提高学生独立分析问题、解决问题的心智能力，做到操作技能与心智技能并重。2 .使学生获得中小型企业网建设工技术和网络管理的实际知识，了解书本知识和实际情况的区别和联系：掌握网络规划准备工作内容、组建方法及防护内容。3 .开阔学生的工程技术眼界，了解我国目前网络工程技术和网络安全管理的现状和发展状况。4 .培养学生吃

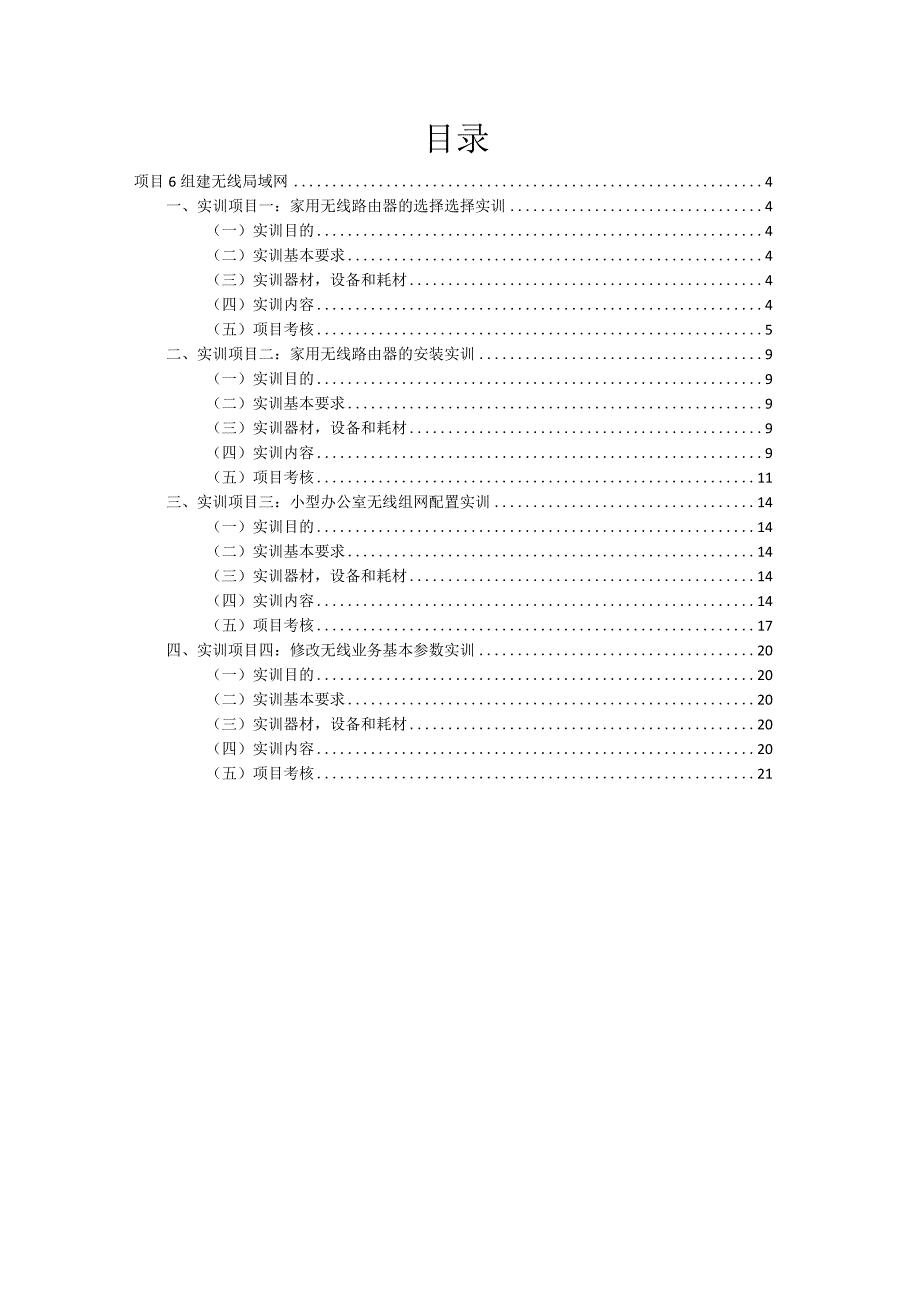

2、苦耐劳、主动学习和全面学习的观念，培养学生工作中的协调配合能力，提高学生的综合素质。目录项目6组建无线局域网4一、实训项目一：家用无线路由器的选择选择实训4（一）实训目的4（二）实训基本要求4（三）实训器材，设备和耗材4（四）实训内容4（五）项目考核5二、实训项目二：家用无线路由器的安装实训9（一）实训目的9（二）实训基本要求9（三）实训器材，设备和耗材9（四）实训内容9（五）项目考核11三、实训项目三：小型办公室无线组网配置实训14（一）实训目的14（二）实训基本要求14（三）实训器材，设备和耗材14（四）实训内容14（五）项目考核17四、实训项目四：修改无线业务基本参数实训20（一）实训目
3、的20（二）实训基本要求20（三）实训器材，设备和耗材20（四）实训内容20（五）项目考核21项目6组建无线局域网一、实训项目一：家用无线路由器的选择选择实训建议教学时间：2时（一）实训目的日常生活中想要上网通常都离不开路由器跟无线WiFi,目前市场上无线路由器种类繁多，一些用户不知道怎样选择适合的无线路由器。该项目从带宽、频段、品牌、价格、数量等方面进行了比较。（二）实训基本要求1 .掌握怎样选择合适的家用无线路由器。（三）实训器材，设备和耗材工作任务所用工具和设备台套数操作要领和注意事项家用无线路由器的选择现场场地，相关干系人，一台能连网的PC机，PC安装有Windows操作系统，一台无线
4、路由器1可准备多台无线路由器（四）实训内容任务一：家庭无线路由器的选择任务情景描述：给自家选择一款合适的无线路由器。步骤1：选带宽家里光纤带宽如果是100兆以上，无线路由器必须选择千兆的无线路由器,无线路由器的有线接口为千兆，无线路由器的无线速度为千兆。步骤2：选频段现在市场上的无线路由器百元以上的几乎都是2.4G和5.8G两个频段都有，而且是自动模式的。因为2.4G无线路由器穿墙能力强,5.8G无线路由器速度快，但是穿墙能力弱，最好选择双频的无线路由器，这样速度可穿透力都可兼顾。步骤3：选品牌无线路由器的品牌五花八门，多达上百种，老牌的的网络设备厂家有思科、华为、华三、锐捷等，这些厂家拥有全
5、系列网络设备，还有高通、博通和联发科等厂商也拥有较全的网络设备。另外TPlink,d-link水星、磊科等在民用领域有较好的市场。步骤4：比价格家庭无线网络路由器从几十块到上千块的都有，选择满足家用的需求就可以,不是价格越高越好。而且无线路由器更新换代很快，它不是越老越旧越保值。步骤5：选数量不同户型对路由器的需求不同。例如，面积较小的两室一厅可能只需一台无线路由器，而复式或别墅等面积较大的户型可能需要使用套装产品或多台无线产品组网来实现全面覆盖。但绝不是多多益善，多台无线路由器连接优先选择线缆连接，尽可能不桥接。步骤6：选功能选择的无线路由器是否支持WiFi6功能，WiFi6是无线的一种新技
6、术，就是速度更快。路由器支持WiFi6,手机也要支持。有些手机支持WiFi6,比如小米10系列、红米K30Pro、三星S20系列、OPPOFindX2系列、黑鲨3系列；有些手机不支持WiFi6,比如iPhone11系列、华为P40系列。因此，仅仅路由器支持WiFi6是没用的。练习及思考题思考题1：给自家选择一款合适的无线路由器？（五）项目考核在实训项目考核中，要做到成绩考核与评定的“标准统一、方法科学.过程公正、结果客观”，在实训成绩考核与评定时，主要考核以下内容:（I）考核学生的学习和实训态度、遵守操作规程、安全文明生产实训情况;（2）对相关专业的基本知识和操作技能、技巧理解和运用的程度；（
7、3）考核学生的创新精神和团队协作能力；（4）考核学生解决实际问题的综合能力和专业实训取得的成果。项目名称：组别：得分：项目评价内容要求分值得分实前（20分）记录表格设计合理5及时认真5着装符合安全操作要求5进实训室准时5实训中（60分）实训操作按操作标准和注意事项规范操作20态度认真5团队协作，遇到困难积极与组员沟通和交流5问题处理积极思考任务，发现问题5并提出合理的解决方法5实训成效按规定时间完成任务10任务产品符合质量标准10实训后（20分）设备耗材使用工具或设备无损坏5耗材用量未超过指标要求5数据处理数痒据结果正确10合计100表二：项目实训综合评价表项目名称：组别：得分：评价项目分值得
8、分1、学习目标是否明确52、学习过程是否呈上升趋势，不断进步103、是否能独立地获取信息，资料收集是否完善104、独立制定、实施、评价工作方案情况20姓名班级组别实训任务时间实训内容练习及思考二、实训项目二：家用无线路由器的安装实训建议教学时间：2时（一）实训目的日常生活中想要上网通常都离不开路由器跟无线WiFi、一些用户新买回来的无线路由器可能不太清楚怎样安装。安装无线路由器需要先准备好路由器、电源适配器、网线等设备，然后将路由器与电源适配器连接并插入电源，再用网线将路由器与光猫连接。接着，打开电脑或手机的Wi-Fi设置，搜索到已连接的无线网络并输入密码即可连接到互联网。使用无线路由器时，需
9、要注意安全性，包括设置密码、隐藏网络等操作。（二）实训基本要求1.会安装无线路由器并使用。（三）实训器材，设备和耗材工作任务所用工具和设备台套数操作要领和注意事项家用无线路由器的安装现场场地，一台无线路由器，一台PC,安装有无线网卡，一台手机，1电脑要有无线网卡。（四）实训内容任务一：家用无线路由器的安装任务情景描述：能安装和使用一台无线路由器上网。步骤1：安装无线路由器无线路由器有无线桥接和有线连接两种安装方式。因为有线连接比无线桥接方式速度和稳定性方面更好，所以有线连接是家用无线路由器经常使用的安装方式。将光猫网口出来的线缆连接到无线路由器的WAN网口，无线路由器的LAN网口连到电脑的网口
10、，如图6-1所示。图6-1无线路由器的安装步骤2：无线路由器设置上网(1)查看登录管理页面地址从无线路由器底部的标签上查到路由器的登录管理地址、初始用户名和密码,(2)浏览器打开管理网页打开浏览器，在浏览器地址栏输入路由器的登录管理地址，打开管理网页。步骤3：路由器上网方式设置管理页面输入查到的无线路由器管理员密码，就可以设置上网方式了。无线路由器自动检测到宽带的上网方式，选择“自动获取IP地址”上网方式或“宽带拨号”上网方式即可。步骤4：设置无线网络名称和密码在无线路由器管理页面中，设置无线网络的名称和密码。这些信息将用于连接到无线网络，因此请确保它们足够安全和独特。步骤5：配置其他设置在无
11、线路由器的管理页面中设置网络的安全性、端口转发、DNS等其他方面。步骤5：使用无线网络打开手机、笔记本或其他设备上的WiFi,即可连接到无线网络。练习及思考题思考题1：能把自己的电脑接入安装的无线网络？（五）项目考核在实训项目考核中，要做到成绩考核与评定的“标准统一、方法科学.过程公正、结果客观”，在实训成绩考核与评定时，主要考核以下内容：（1）考核学生的学习和实训态度、遵守操作规程、安全文明生产实训情况;（2）对相关专业的基本知识和操作技能、技巧理解和运用的程度；（3）考核学生的创新精神和团队协作能力；（4）考核学生解决实际问题的综合能力和专业实训取得的成果。项目名称：组别：得分：项目评价内
12、容要求分值得分实前（20分）记录表格设计合理5及时认真5着装符合安全操作要求5进实训室准时5实训中（60分）实训操作按操作标准和注意事项规范操作20态度认真5团队协作，遇到困难积极与组员沟通和交流5问题处理积极思考任务，发现问题5并提出合理的解决方法5实训成效按规定时间完成任务10任务产品符合质量标准10实训后（20分）设备耗材使用工具或设备无损坏5耗材用量未超过指标要求5数据处理数痒据结果正确10合计100表二：项目实训综合评价表项目名称：组别：得分：评价项目分值得分1、学习目标是否明确52、学习过程是否呈上升趋势，不断进步103、是否能独立地获取信息，资料收集是否完善104、独立制定、实施
13、、评价工作方案情况20姓名班级组别实训任务时间实训内容练习及思考三、实训项目三：小型办公室无线组网配置实训建议教学时间：2时（一）实训目的某企业已经部署了有线上网方式的网络，需要将FATAP通过桥接模式接入现有网络，为员工提供无线上网服务，网络拓扑结构如如6-2所示。业务VLAN:VLNI（）I“胖” APSTA（路由器SlA图6-2小型办公室无线组网拓扑结构（二）实训基本要求1.会组建小型办公室无线网络。（三）实训器材，设备和耗材工作任务所用工具和设备台套数操作要领和注意事项小型办公室无线组网配置实训现场场地，相关干系人，一台FATAP,一台无线网卡的PC1路由器有DHCP功能（四）实训内容
14、任务一：小型办公室无线组网配置任务情景描述：提供名为“wlan-net”的无线网络，路由器作为DHCP服务器为工作人员分配IP地址。步骤1：构建如图的拓扑图步骤2：配置DHCP服务器配置路由器作为基于接口地址池的DHCP服务器，为GE1/0/0为AP和STA提供IP地址。Routerdhcpenable开启DHCP功能Routerinterfacegigabitethernet1/0/0进入端口模式Router-GigabitEthernetl/O/Oipaddress10.23.101.124为端口配置IP地址Router-GigabitEthernetl/O/Odhcpselectinterface设置DHCP基于端口配置Router-GigabitEthernetl/O/Odhcpserverexcluded-ip-address10.23.101
