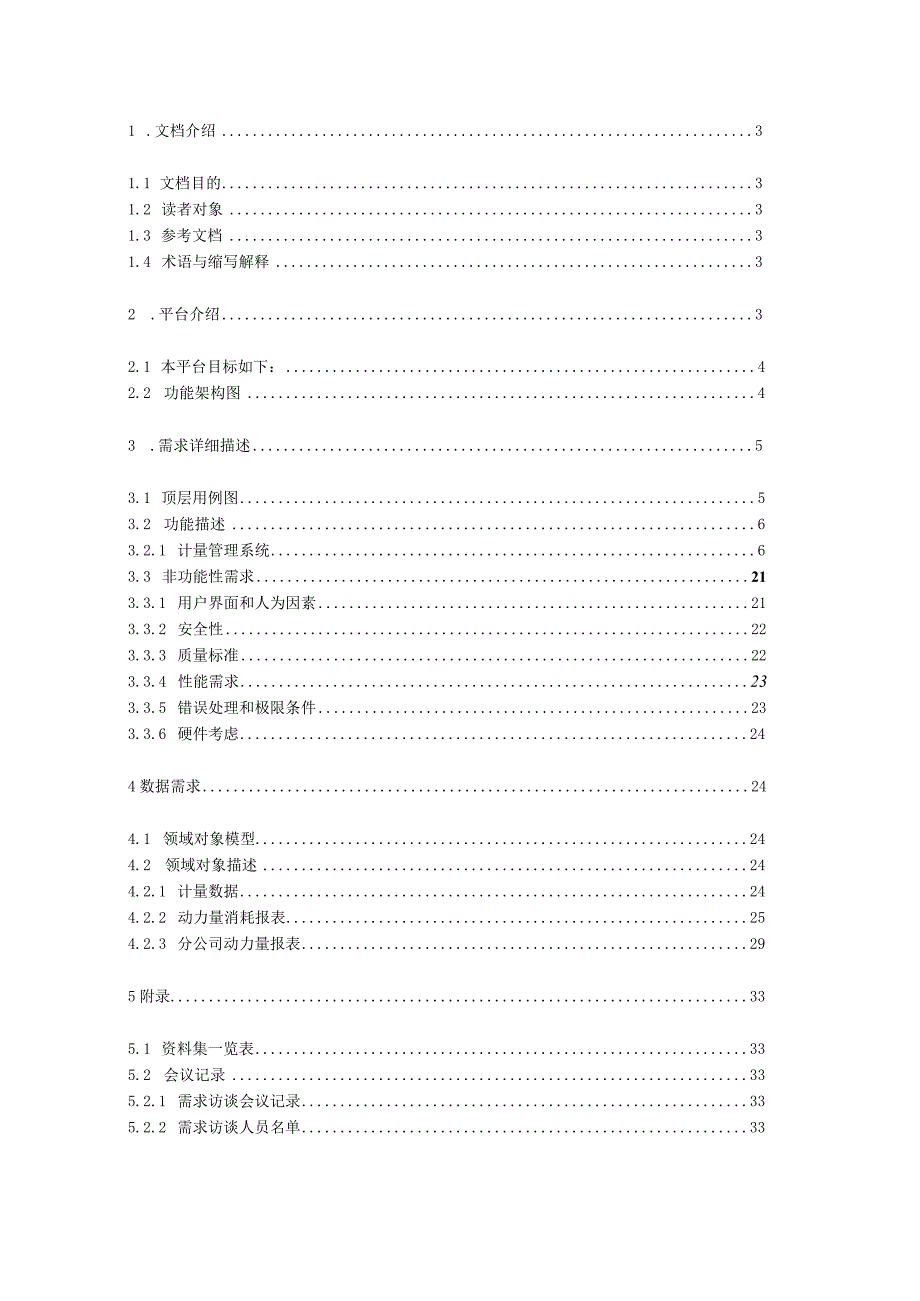

1、工业能效管理平台需求规格书1 .文档介绍31.1 文档目的31.2 读者对象31.3 参考文档31.4 术语与缩写解释32 .平台介绍32.1 本平台目标如下：42.2 功能架构图43 .需求详细描述53.1 顶层用例图53.2 功能描述63.2.1 计量管理系统63.3 非功能性需求213.3.1 用户界面和人为因素213.3.2 安全性223.3.3 质量标准223.3.4 性能需求233.3.5 错误处理和极限条件233.3.6 硬件考虑244数据需求244.1 领域对象模型244.2 领域对象描述244.2.1 计量数据244.2.2 动力量消耗报表254.2.3 分公司动力量报表29

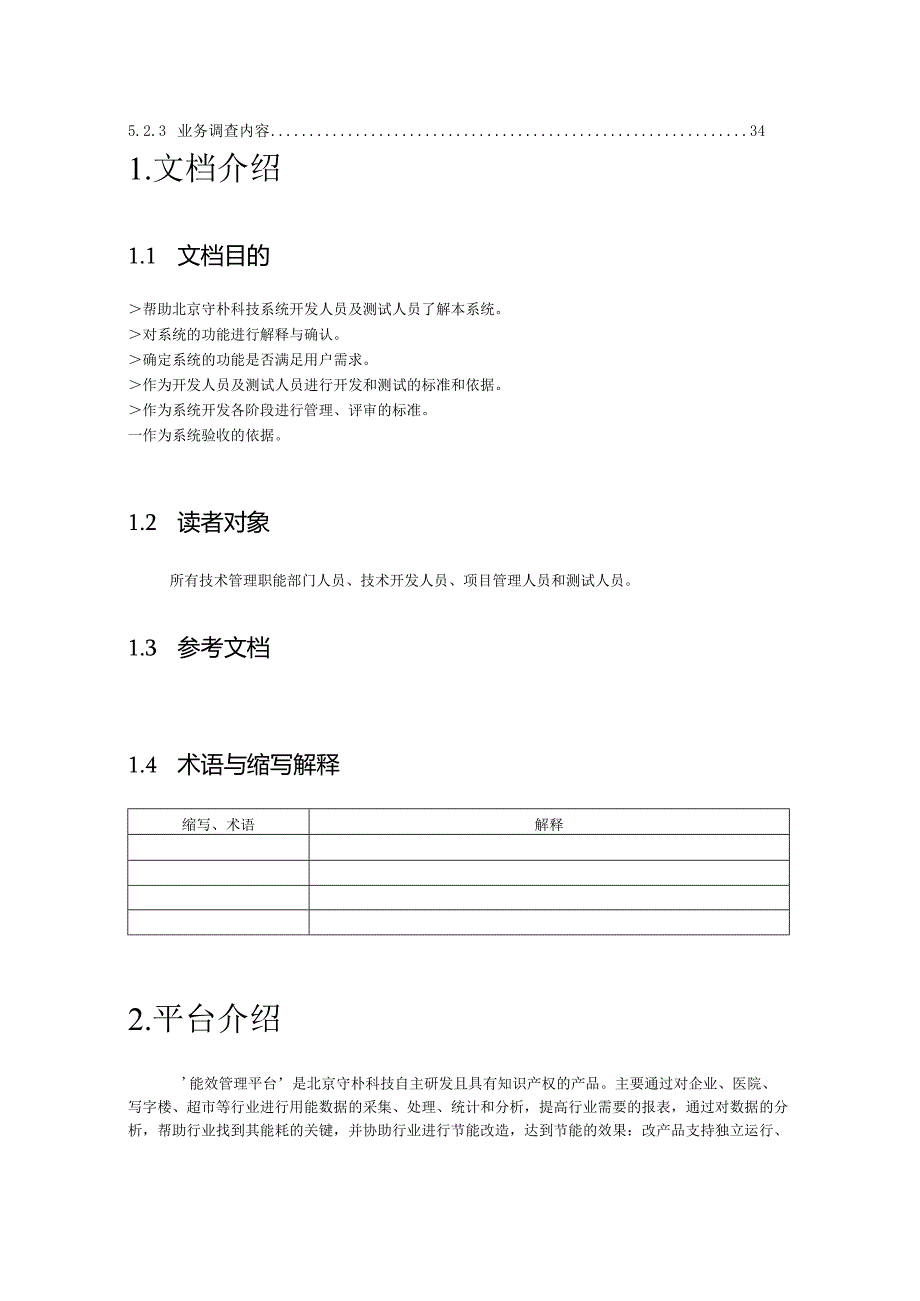

2、5附录335.1 资料集一览表335.2 会议记录335.2.1 需求访谈会议记录335.2.2 需求访谈人员名单335.2.3 业务调查内容341.文档介绍1.1 文档目的帮助北京守朴科技系统开发人员及测试人员了解本系统。对系统的功能进行解释与确认。确定系统的功能是否满足用户需求。作为开发人员及测试人员进行开发和测试的标准和依据。作为系统开发各阶段进行管理、评审的标准。一作为系统验收的依据。1.2 读者对象所有技术管理职能部门人员、技术开发人员、项目管理人员和测试人员。1.3 参考文档1.4 术语与缩写解释缩写、术语解释2.平台介绍能效管理平台是北京守朴科技自主研发且具有知识产权的产品。主要
3、通过对企业、医院、写字楼、超市等行业进行用能数据的采集、处理、统计和分析，提高行业需要的报表，通过对数据的分析，帮助行业找到其能耗的关键，并协助行业进行节能改造，达到节能的效果：改产品支持独立运行、托管运营等多种方式。2.1 本平台目标如下: 提供各行业能耗数据的自动采集、处理和存储； 提供监测与测量设备管理； 提供能效数据实时监测信息，监控现场计量设备和计量数据异常，并提供报警功能； 根据能效数据实时动态分析生产能耗情况，寻找生产能耗症结，实现辅助决策；提供动力量消耗总查询、动力量消耗分类查询； 提供各种能耗数据的口报、月报和综合报表； 提供手机短信报警提示和手机查看功能（单收费）。2. 2
4、功能架构图能效管理平台3.需求详细描述3.1 顶层用例图3. 2功能描述3.1.1 计量管理系统3.1.1.1 计量管理系统用例图制定中间产品报表3.2.L1.1维护手工录入数据1.维护手工录入数据用例图OX-)计量人员维护手工录入数据2.维护手工录入数据用例规约用例名r录入数据用例描述主要参与者项目相关人员及其目标主要完成手工录入数据维护计量人员计量人员：录入计量数据，提交计量管理人员审核。计量管理人员：审核计量数据。前置条件计量人员必须己经被系统识别和授权，在仪表发生故障或者采集数据发生故障，导致实时数据系统不能采集到计量数据后置条件基本流程存储并审核计量数据。1 .录入1.1 计量人员根
5、据仪表读数录入计量数据；1.2 保存该计量数据；1.3 3提木保存成功。2 .审核1 .1查询未审核的记录，显示未审核的记录列表；2 .2选中一条未审核的记录，查看详细界面，点击审核按钮；2. 3给出提示信息，确认是否执行审核操作；1. 3.1选确认，置数据已审核标志为真；2. 3.2选取消，不做操作返回；3.删除3.1 选中要删除的记录，点击删除按钮；3. 1.1若该记录已审核标志为真，给出该记录已审核，不能进行删除操作信息；3. 2给出提示信息，确认是否需执行删除操作;3.2. 1选确认，从数据库中删除该记录；3. 2.2选取消，不做操作返回；4.回写4. 1如果填写了对应的实时数据库点名
6、，需要保存到实时数据库中；4.2在审核完毕之后，通过存储过程或者触发器保存到对应的实时数据库中。可选路径L3A输入数据超出仪表量程，提示数据超出量程错误；1.3B数据不能重复录入，重复录入提示已经录入。特殊需求计量数据只能填数字；点名可写可不写。技术与数据的变化列表发生频率待解决问题扩展点每小时一次3.2.LL2修正计量数据1.修正计量数据用例图X计量管理员计量数据修正2.修正计量数据用例规约用例名修一正计量数据用例描述主要参与者项目相关人员及其目标前置条件主要完成修正计量数据计量管理人员计量管理人员：修正计量数据。计量管理人员必须已经被系统识别和授权，实时数据系统采集的数据发生错误后置条件基
7、本流程存储计量修正数据。1.录入1.1计量人员根据仪表读数录入计量数据；1.2保存该计量数据；1. 3提木保存成功。2.审核2. 1查询未审核的记录，显示未审核的记录列表；2. 2选中一条未审核的记录，查看详细界面，点击审核按钮；2. 3给出提示信息，确认是否执行审核操作；1. 3.1选确认，置数据已审核标志为真；2. 3.2选取消，不做操作返回；3.删除3. 3.1选中要删除的记录，点击删除按钮；4. 1.l若该记录已审核标志为真，给出该记录已审核，不能进行删除操作信息；3. 2给出提示信息，确认是否需执行删除操作；1. 2.1选确认，从数据库中删除该记录；3. 2.2选取消，不做操作返回；
8、5.回写4. 1如果填写了对应的实时数据库点名，需要保存到实时数据库中；4. 2在审核完毕之后，通过存储过程或者触发器保存到对应的实时数据库中。可选路径1.3输入数据超出仪表量程，提示数据超出量程错误：1.3B数据不能重复录入，重复录入提示已经录入。特殊需求计量数据只能填数字；点名可写可不写。技术与数据的变化列表发生频率每小时一次待解决问题扩展点3.2.1.1.3查看计量系统流程图1.查看计量系统流程图用例图计量人员查看计量系统流程图2.查看计量系统流程图用例规约用例名查看计量系统流程图用例描述主要参与者项目相关人员及其目标主要完成计量系统流程图查看浏览功能计量人员，计量管理人员计量人员：查看
9、相应的计量系统流程图，达到查看动力量水电风汽实时数据。前置条件后置条件基本流程计量人员必须已经被系统识别和授权，流程图已经通过组态软件生成显示计量系统流程图1 .选择计量人员选择查看的计量系统流程图名称，点击查看按钮。2 .查看显示计量系统流程图。可选路径特殊需求技术与数据的变化列表发生频率每小时一次待解决问题扩展点3.2.LL4计量数据图形分析1.计量数据图形分析用例图X计量人员乂计量数据图形分析2.计量数据图形分析用例规约用例名计量数据图形分析用例描述主要参与者项目相关人员及其目标主要完成计量数据图形分析计量人员，计量管理人员计量人员：提供中间产品产量、水消耗、风消耗、电消耗、蒸汽消耗的棒
10、图、趋势图分析。前置条件计量人员必须已经被系统识别和授权，实时数据系统提供计量数据后置条件图形显示动力消耗数据、中间产品产量数据。基本流程1,选择1.1计量人员选择分厂；1.2计量人员选择车间；1. 3计量人员选择动力类型或者中间产品名称；1.4计量人员选择时间段，默认为最近十天；1.5选择图形类别，棒图、直方图、折线图；1. 6点击查询按钮。2.显示2. 1根据选择的条件显示数据列表；2. 2根据选择的条件显示对应的图。可选路径2.IA查询不返回数据时，显示友好提示界面提示查询没有数据.2. IB数据响应超时或者数据查询失败，显示友好提示界面提示。特殊需求技术与数据的变化列表发生频率每小时一
11、次待解决问题扩展点3. 2.1.1.5物资量数据查询1 .物资量数据查询用例图X计量管理员物资量数据查询2 .物资量数据查询用例规约用例名物资量数据查询用例描述主要参与者项目相关人员及其目标前置条件后置条件基本流程主要完成物资量数据查询计量人员，计量管理人员计量人员：对物资量计量数据进行查询统计分析。计量人员必须已经被系统识别和授权，实时数据系统提供计量数据显示物资量计量数据1 .选择1. 1计量人员选择物料；1.2 计量人员选择时间段，默认当天：1.3 计量人员选择计量业务类型，可以不选；计量人员根据业务类型，选择对应业务单位，可以不选；1.5点击选择按钮。2.显示1 .1列表显示物资量计量
12、数据；2 .2根据计量业务类型、业务单位对物资量数据进行分类统计；可选路径特殊需求2.IA查询不返回任何数据时，给出友好提示界面提示没有数据技术与数据的变化列表发生频率待解决问题扩展点每天一次3 .2.LL6动力量数据统计分析1 .动力量数据统计分析用例图计量人员/动力量数据统计分析计量管理员2 .动力量数据统计分析用例规约用例I名动力量数据统计分析用例描述主要参与者项目相关人员及其目标前置条件后置条件基本流程主要完成动力量数据统计分析计量人员，计量管理人员计量人员：对动力量消耗的历史数据进行查询统计。计量人员必须已经被系统识别和授权，实时数据系统提供计量数据显示动力量数据。1 .选择1. 1
13、计量人员选择动力量类型（水电风汽）；1.1 2计量人员选择时间，默认当天；1.3 计量人员选择计量类型，可以不选，默认为全部计量类型，例如蒸汽对应的计量类型分为生产用汽和生活用汽；计量人员选择分厂；1.5计量人员选择车间；1.6计量人员点击查询按钮。2.显示2.1列表显示动力量消耗数据；2.2根据计量类型、分厂车间对数据分类统计。可选路径特殊需求2.IA查询不返回任何数据时，给出友好提示界面提示没有数据技术与数据的变化列表发生频率每小时一次待解决问题扩展点.2.1.1.7维护动力量消耗报表1.维护动力量消耗报表用例图X计量管理员维护动力量消耗报表2.维护动力量消耗报表用例规约用例名维护动力量消
14、耗报表用例描述主要参与者项目相关人员及其目标前置条件主要完成维护动力量消耗报表计量管理人员计量管理人员：根据动力量数据制定动力量消耗日报、旬报、月报。计量管理人员必须已经被系统识别和授权，实时数据系统提供计量数三后置条件基本流程生成动力量消耗日报、旬报、月报。1 .选择1. 1计量管理人员选择动力量类型；1. 2计量管理人员选择报表类型；1.3计量管理人员选择时间，日报选择日期，旬报选择月份，月报选择月份，默认当日、当月；1.4计量管理人员点击查看按钮。2.日报2. 1显示指定日期指定类型的动力量数据；2. 2显示指定日期前一天的动力量消耗数据；2. 3显示比昨日对比的百分比。3.旬报3. 1显示指定月份每一旬指定类型的动力量消耗数据；3. 2显示指定月份的合
