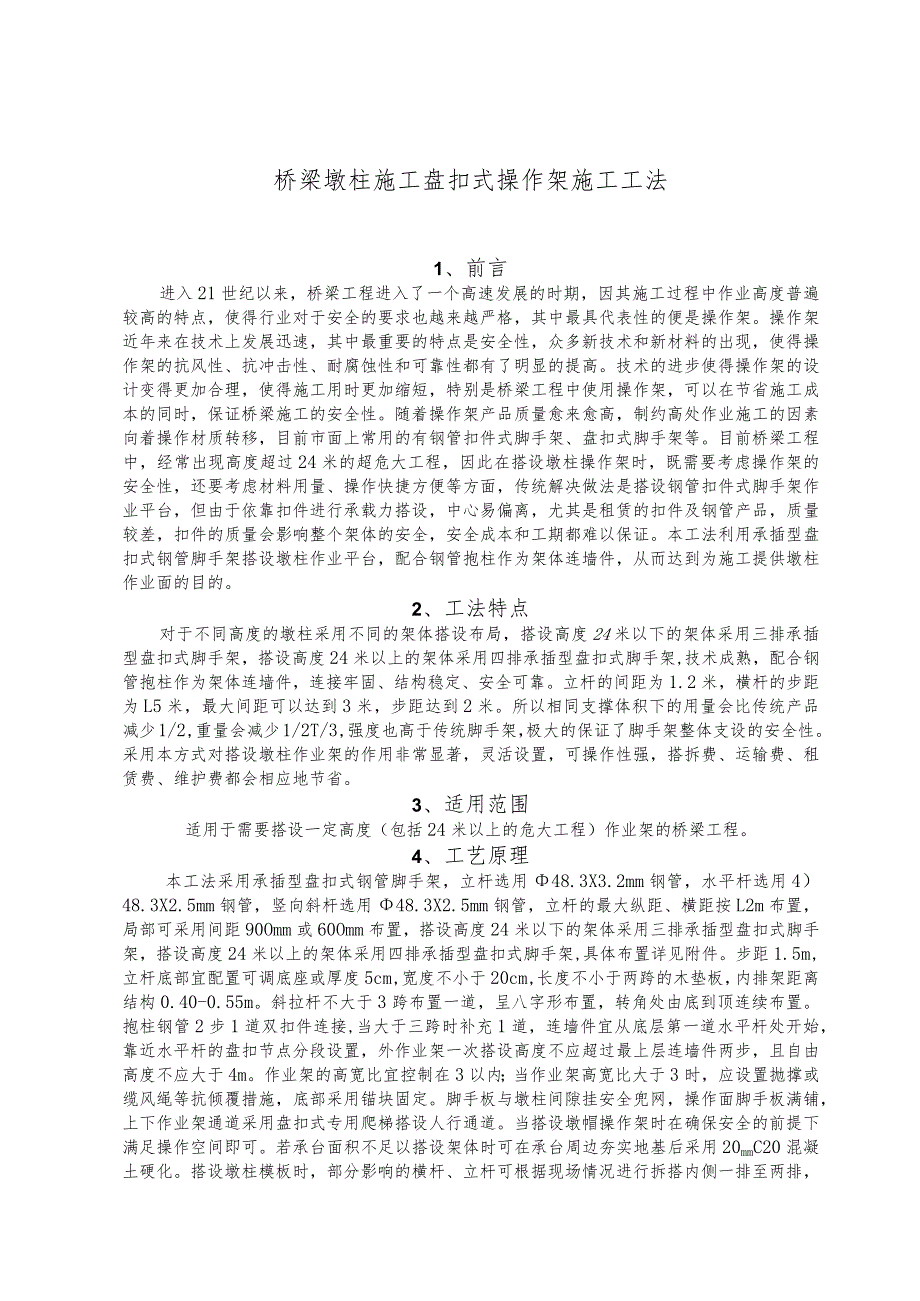

1、桥梁墩柱施工盘扣式操作架施工工法1、前言进入21世纪以来，桥梁工程进入了一个高速发展的时期，因其施工过程中作业高度普遍较高的特点，使得行业对于安全的要求也越来越严格，其中最具代表性的便是操作架。操作架近年来在技术上发展迅速，其中最重要的特点是安全性，众多新技术和新材料的出现，使得操作架的抗风性、抗冲击性、耐腐蚀性和可靠性都有了明显的提高。技术的进步使得操作架的设计变得更加合理，使得施工用时更加缩短，特别是桥梁工程中使用操作架，可以在节省施工成本的同时，保证桥梁施工的安全性。随着操作架产品质量愈来愈高，制约高处作业施工的因素向着操作材质转移，目前市面上常用的有钢管扣件式脚手架、盘扣式脚手架等。目
2、前桥梁工程中，经常出现高度超过24米的超危大工程，因此在搭设墩柱操作架时，既需要考虑操作架的安全性，还要考虑材料用量、操作快捷方便等方面，传统解决做法是搭设钢管扣件式脚手架作业平台，但由于依靠扣件进行承载力搭设，中心易偏离，尤其是租赁的扣件及钢管产品，质量较差，扣件的质量会影响整个架体的安全，安全成本和工期都难以保证。本工法利用承插型盘扣式钢管脚手架搭设墩柱作业平台，配合钢管抱柱作为架体连墙件，从而达到为施工提供墩柱作业面的目的。2、工法特点对于不同高度的墩柱采用不同的架体搭设布局，搭设高度24米以下的架体采用三排承插型盘扣式脚手架，搭设高度24米以上的架体采用四排承插型盘扣式脚手架,技术成熟
3、，配合钢管抱柱作为架体连墙件，连接牢固、结构稳定、安全可靠。立杆的间距为1.2米，横杆的步距为L5米，最大间距可以达到3米，步距达到2米。所以相同支撑体积下的用量会比传统产品减少1/2,重量会减少1/2T/3,强度也高于传统脚手架，极大的保证了脚手架整体支设的安全性。采用本方式对搭设墩柱作业架的作用非常显著，灵活设置，可操作性强，搭拆费、运输费、租赁费、维护费都会相应地节省。3、适用范围适用于需要搭设一定高度（包括24米以上的危大工程）作业架的桥梁工程。4、工艺原理本工法采用承插型盘扣式钢管脚手架，立杆选用48.3X3.2mm钢管，水平杆选用4）48.3X2.5mm钢管，竖向斜杆选用48.3X
4、2.5mm钢管，立杆的最大纵距、横距按L2m布置，局部可采用间距90Omm或60Omm布置，搭设高度24米以下的架体采用三排承插型盘扣式脚手架，搭设高度24米以上的架体采用四排承插型盘扣式脚手架,具体布置详见附件。步距1.5m,立杆底部宜配置可调底座或厚度5cm,宽度不小于20cm,长度不小于两跨的木垫板，内排架距离结构0.40-0.55m。斜拉杆不大于3跨布置一道，呈八字形布置，转角处由底到顶连续布置。抱柱钢管2步1道双扣件连接,当大于三跨时补充1道，连墙件宜从底层第一道水平杆处开始，靠近水平杆的盘扣节点分段设置，外作业架一次搭设高度不应超过最上层连墙件两步，且自由高度不应大于4m。作业架的
5、高宽比宜控制在3以内；当作业架高宽比大于3时，应设置抛撑或缆风绳等抗倾覆措施，底部采用锚块固定。脚手板与墩柱间隙挂安全兜网，操作面脚手板满铺，上下作业架通道采用盘扣式专用爬梯搭设人行通道。当搭设墩帽操作架时在确保安全的前提下满足操作空间即可。若承台面积不足以搭设架体时可在承台周边夯实地基后采用20mmC20混凝土硬化。搭设墩柱模板时，部分影响的横杆、立杆可根据现场情况进行拆搭内侧一排至两排，但最外层双排脚手架严禁拆除，若操作架距墩柱距离较远但又不足以搭设一排脚手架时，可在脚手架内侧设置三角撑并设安全兜网，脚手架外侧挂密目网，部分水平杆拆除连墙件需延申至外侧双排脚手架，踢脚板4步布置一道，采用木

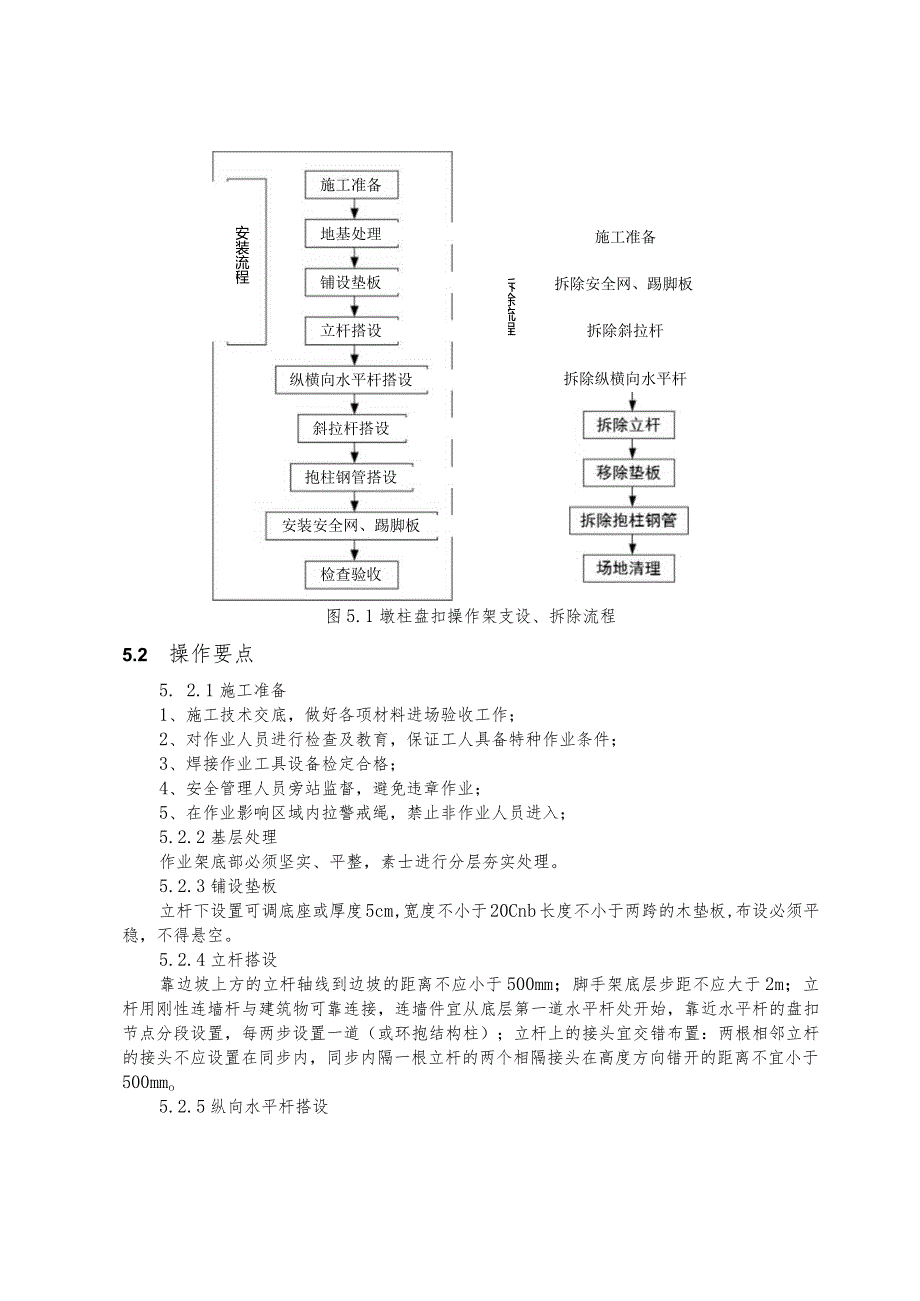

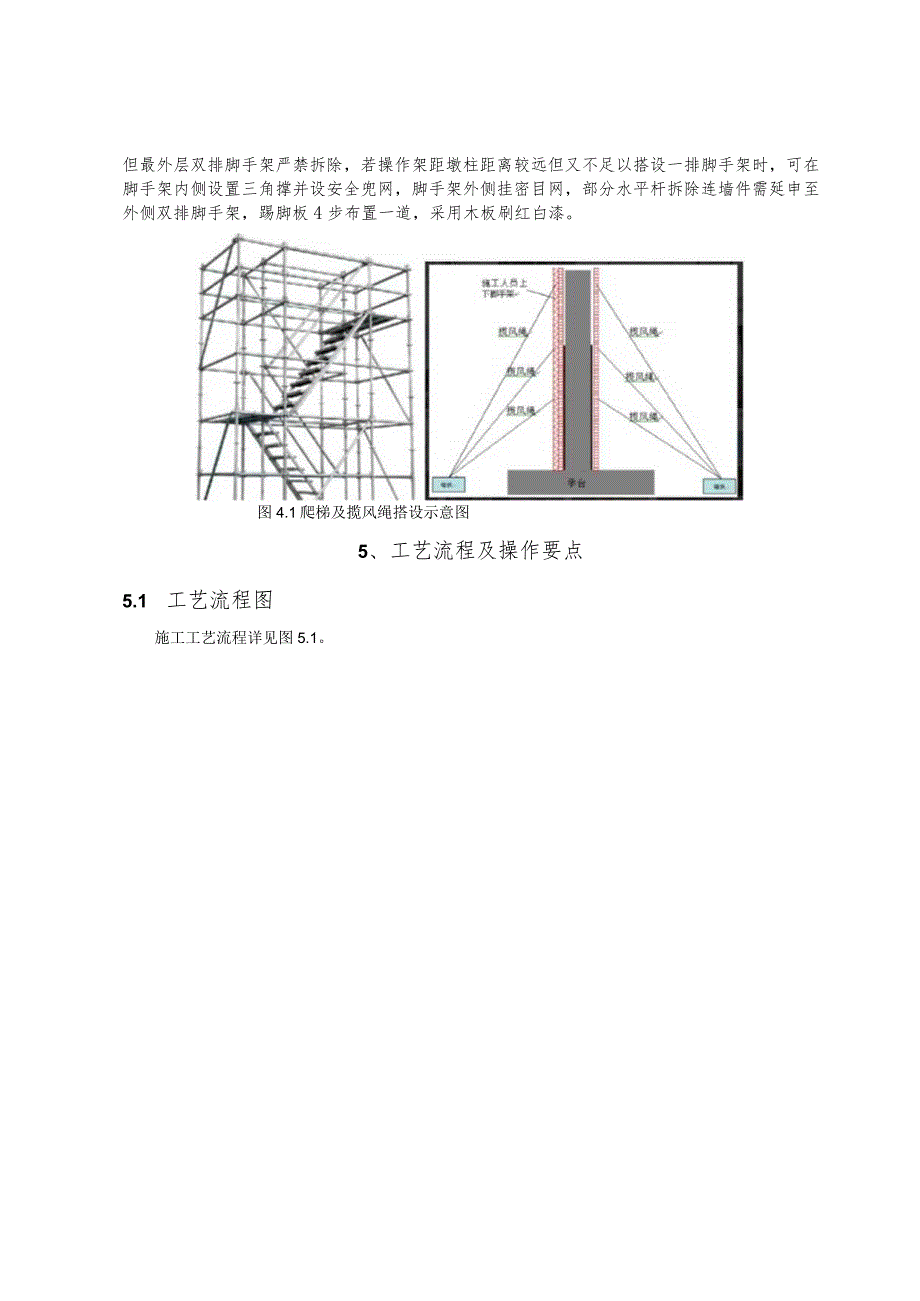

6、板刷红白漆。图4.1爬梯及揽风绳搭设示意图5、工艺流程及操作要点5.1 工艺流程图施工工艺流程详见图5.1。铺设垫板施工准备检查验收地基处理立杆搭设斜拉杆搭设抱柱钢管搭设纵横向水平杆搭设安装安全网、踢脚板安装流程施工准备拆除流程拆除安全网、踢脚板拆除斜拉杆拆除纵横向水平杆图5.1墩柱盘扣操作架支设、拆除流程5.2 操作要点5. 2.1施工准备1、施工技术交底，做好各项材料进场验收工作；2、对作业人员进行检查及教育，保证工人具备特种作业条件；3、焊接作业工具设备检定合格；4、安全管理人员旁站监督，避免违章作业；5、在作业影响区域内拉警戒绳，禁止非作业人员进入；5.2.2基层处理作业架底部必须坚实
7、、平整，素士进行分层夯实处理。5.2.3铺设垫板立杆下设置可调底座或厚度5cm,宽度不小于20Cnb长度不小于两跨的木垫板,布设必须平稳，不得悬空。5.2.4立杆搭设靠边坡上方的立杆轴线到边坡的距离不应小于500mm；脚手架底层步距不应大于2m；立杆用刚性连墙杆与建筑物可靠连接，连墙件宜从底层第一道水平杆处开始，靠近水平杆的盘扣节点分段设置，每两步设置一道（或环抱结构柱）；立杆上的接头宜交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mmo5.2.5纵向水平杆搭设纵向水平杆设置在立杆的内侧，其长度不小于3跨。两相邻纵向水平杆的接头不
8、设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不小于5OOrnm,各接头中心至最近主节点的距离不大于纵距的1/3。5.2.6横向水平杆搭设：主节点必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置,最大间距不应大于纵距的l2o双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上。SS$f.Jjri-1-l7gggg fS王墩帽剖面墩柱剖面汨图图5.2操作架布置图5. 2.7抱柱设置墩柱架体超六米采用钢管抱柱，两步一抱，钢管与墩柱之间垫木方，连墙件宜从底层第一道水平杆处开始，靠近水平杆的盘扣节点分段设置，
9、外作业架一次搭设高度不应超过最上层连墙件两步，且自由高度不应大于4m。6. 2.8软硬防护硬隔离设置：按每隔两个结构层设一道水平隔离层，采用满铺脚手板至结构内，其中底部采用脚手板进行硬隔离封闭。软隔离设置：除硬隔离层外采用安全兜网隔离。9作业架安装与拆除，验收1.作业架安装与拆除(1)作业架立杆应定位准确，并应配合施工进度搭设，双排外作业架一次搭设高度不应超过最上层连墙件两步，且自由高度不应大于4m。(2)双排外作业架连墙件应随脚手架高度上升，在规定位置处同步设置，不得滞后安装和任意拆除。(3)作业层设置应符合下列规定：1)应满铺脚手板；2)双排外作业架外侧应设挡脚板和防护栏杆，防护栏杆可在每
10、层作业面立杆的0.5m和LOm的连接盘处布置两道水平杆，并应在外侧满挂密目安全网；3)作业层与主体结构间的空隙应设置水平防护网；4)当采用钢脚手板时，钢脚手板的挂钩应稳固扣在水平杆上，挂钩应处于锁住状态。(4)加固件、斜杆应与作业架同步搭设。当加固件、斜撑采用扣件钢管时,应符合现行行业标准建筑施工扣件式钢管脚手架安全技术规范JGJ130的有关规定。(5)作业架顶层的外侧防护栏杆高出顶层作业层的高度不应小于150Omnlo(6)当立杆处于受拉状态时，立杆的套管连接接长部位应采用螺栓连接。(7)作业架应分段搭设、分段使用，应经验收合格后方可使用。(8)作业架应经单位工程负责人确认并签署拆除许可令后
11、，方可拆除。(9)当作业架拆除时，应划出安全区，应设置警戒标志，并应派专人看管。(10)拆除前应清理脚手架上的器具、多余的材料和杂物。(11)作业架拆除应按先装后拆、后装先拆的原则进行，不应上下同时作业。双排外脚手架连墙件应随脚手架逐层拆除，分段拆除的高度差不应大于两步。当作业条件限制，出现高度差大于两步时，应增设连墙件加固。(12)拆除至地面的脚手架及构配件应及时检查、维修及保养，并应按品种、规格分类存放。2.验收标准（1）脚手架下列阶段进行检查与验收，应按规定对脚手架工程的质量进行检查，经检查合格后方可交付使用。1）基础完工后及作业架搭设前；2）首段高度达到6m时；3）架体随施工进度逐层升
12、高时；4）搭设高度达到设计高度后；5）遇有六级强风及以上风或大雨后；冻结地区解冻后；6）停用1个月以上，恢复使用前。（2）验收时应具备下列文件1）根据编制依据相关文件规范、标准要求所形成的施工组织设计文件；2）专项施工方案及变更文件；3）安全技术交底文件；4）脚手架构配件的出1合格证或质量分类合格标志；5）脚手架工程的施工记录及质量检查记录；6）脚手架搭设过程中出现的重要问题及处理记录；7）脚手架工程的施工验收报告。（3）作业架检查与验收应符合下列规定：1）搭设的架体应符合设计要求，斜杆或剪刀撑设置应符合建筑施工承插型盘扣式钢管脚手架安全技术标准JGJ/T231-2021第6章的相关规定；2）
13、立杆基础不应有不均匀沉降，可调底座与基础面的接触不应有松动和悬空现象；3）连墙件设置应符合设计要求，并应与主体结构、架体可靠连接；4）外侧安全立网、内侧层间水平网的张挂及防护栏杆的设置应齐全、牢固；5）周转使用的脚手架构配件使用前应进行外观检查，并应作记录；6）搭设的施工记录和质量检查记录应及时、齐全；7）水平杆扣接头、斜杆扣接头与连接盘的插销应销紧。3 .验收程序本工程盘扣式脚手架搭设过程中，采取分段验收，项目部组织自检合格后项目部会同监理单位总监理工程师及专业监理工程师、建设单位项目负责人共同验收；验收合格，经项目技术负责人及总监理工程师签字确认后，方可进行下道工序施工。盘扣式脚手架验收合
14、格后，在施工现场明显位置设置验收标识牌，公示验收时间及责任人员。4 .验收内容（1）进入现场的构配件应具备以下证明资料：主要构配件应有产品标识及产品质量合格证。供应商应配套提供钢管、零件、铸件、冲压件等材质、产品性能检验报告。（2）构配件进场应重点检查的部位质量：钢管壁厚、焊接质量、外观质量。（3）脚手架搭设应重点检查的内容：架体立杆纵横向间距、步距设置情况。连墙件设置情况。架体扣件柠紧程度，拉结点设置及扣件拧紧程度。（4）脚手架搭设质量应进行检验验收：架体搭设前。架体高度达到设计高度H/2处及达到设计高度后，进行全面检查与验收。遇6级及以上大风、大雨、大雪后施工前检查。停工超过一个月恢复使用
