《怎么选择电镀废水除镍树脂.docx》由会员分享，可在线阅读，更多相关《怎么选择电镀废水除镍树脂.docx（5页珍藏版）》请在第壹文秘上搜索。

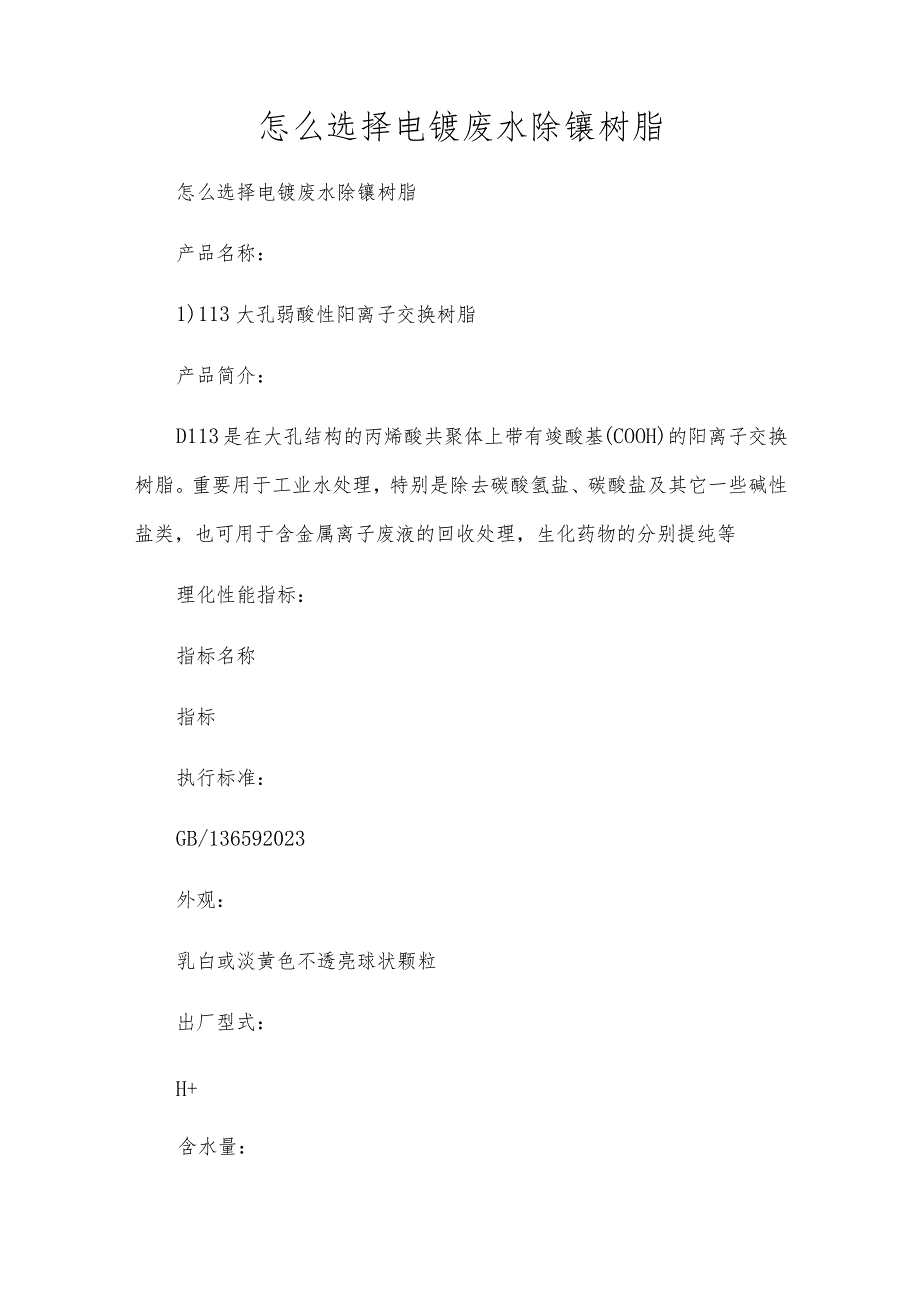

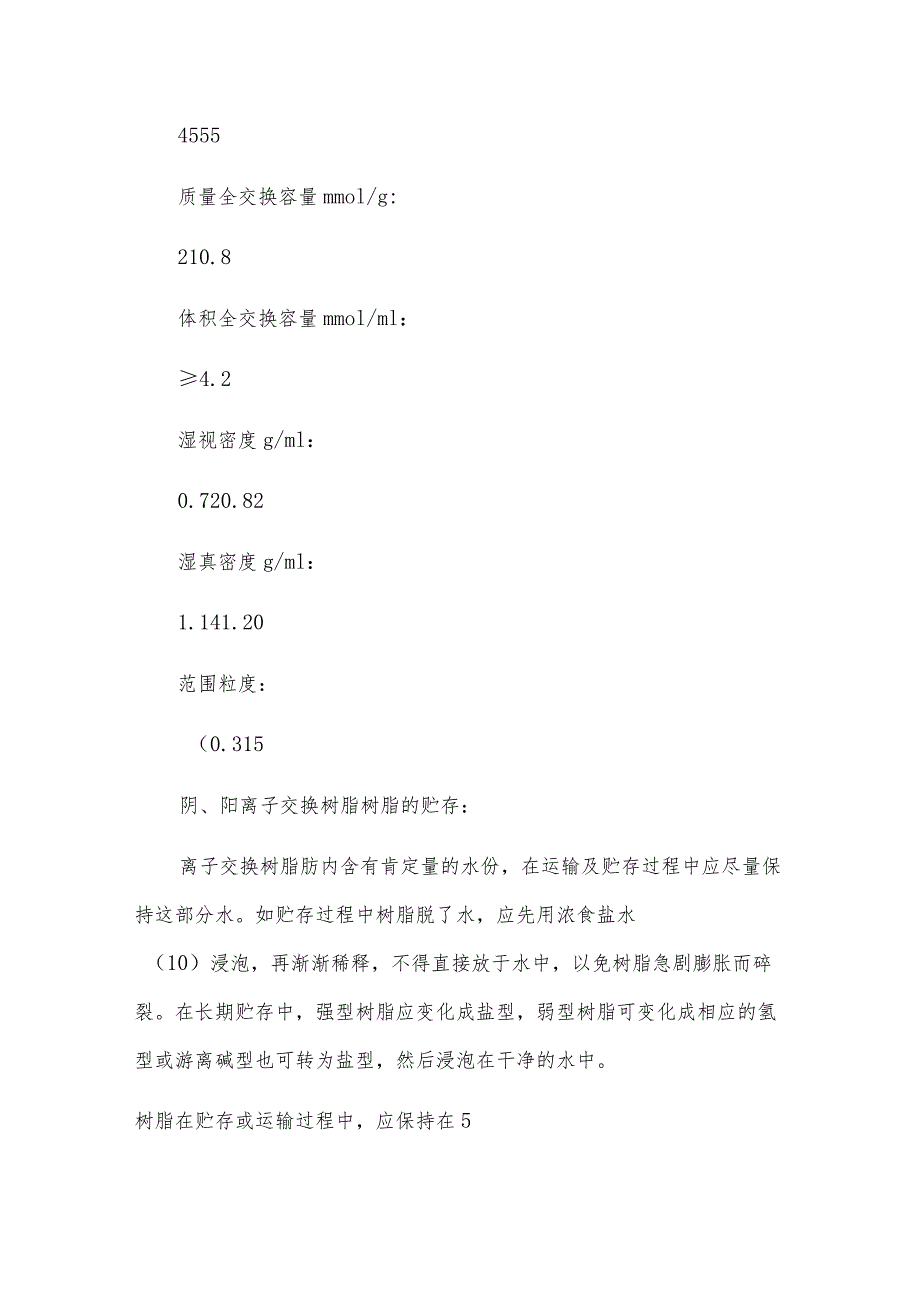

1、怎么选择电镀废水除镶树脂怎么选择电镀废水除镶树脂产品名称：1)113大孔弱酸性阳离子交换树脂产品简介：D113是在大孔结构的丙烯酸共聚体上带有竣酸基(COOH)的阳离子交换树脂。重要用于工业水处理，特别是除去碳酸氢盐、碳酸盐及其它一些碱性盐类，也可用于含金属离子废液的回收处理，生化药物的分别提纯等理化性能指标：指标名称指标执行标准：GB/136592023外观：乳白或淡黄色不透亮球状颗粒出厂型式：H+含水量：4555质量全交换容量mmol/g:210.8体积全交换容量mmol/ml：4.2湿视密度g/ml：0.720.82湿真密度g/ml：1.141.20范围粒度：（0.315阴、阳离子交换树

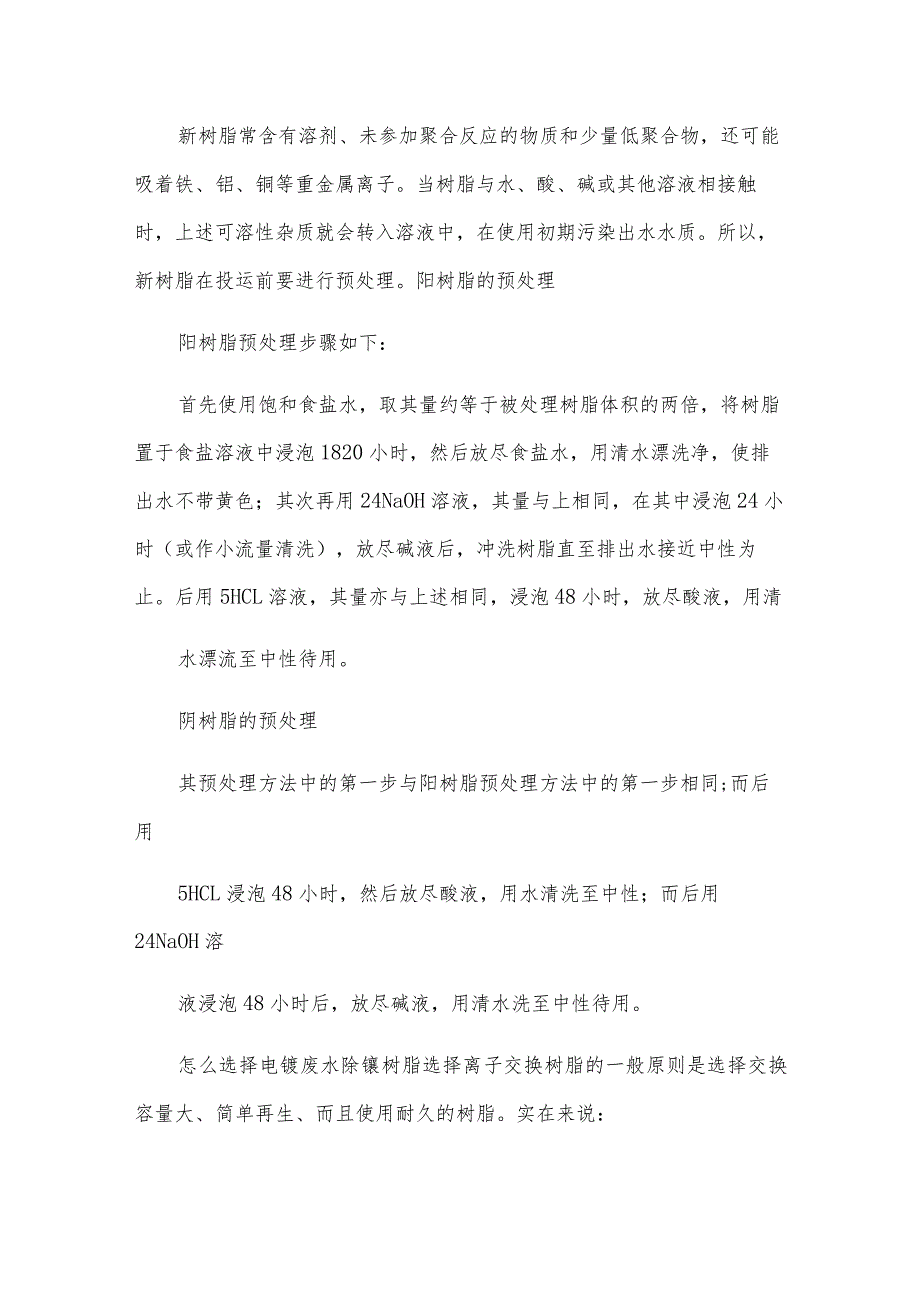

2、脂树脂的贮存：离子交换树脂肪内含有肯定量的水份，在运输及贮存过程中应尽量保持这部分水。如贮存过程中树脂脱了水，应先用浓食盐水（10）浸泡，再渐渐稀释，不得直接放于水中，以免树脂急剧膨胀而碎裂。在长期贮存中，强型树脂应变化成盐型，弱型树脂可变化成相应的氢型或游离碱型也可转为盐型，然后浸泡在干净的水中。树脂在贮存或运输过程中，应保持在5新树脂常含有溶剂、未参加聚合反应的物质和少量低聚合物，还可能吸着铁、铝、铜等重金属离子。当树脂与水、酸、碱或其他溶液相接触时，上述可溶性杂质就会转入溶液中，在使用初期污染出水水质。所以，新树脂在投运前要进行预处理。阳树脂的预处理阳树脂预处理步骤如下：首先使用饱和食盐
3、水，取其量约等于被处理树脂体积的两倍，将树脂置于食盐溶液中浸泡1820小时，然后放尽食盐水，用清水漂洗净，使排出水不带黄色；其次再用24NaOH溶液，其量与上相同，在其中浸泡24小时（或作小流量清洗），放尽碱液后，冲洗树脂直至排出水接近中性为止。后用5HCL溶液，其量亦与上述相同，浸泡48小时，放尽酸液，用清水漂流至中性待用。阴树脂的预处理其预处理方法中的第一步与阳树脂预处理方法中的第一步相同;而后用5HCL浸泡48小时，然后放尽酸液，用水清洗至中性；而后用24NaOH溶液浸泡48小时后，放尽碱液，用清水洗至中性待用。怎么选择电镀废水除镶树脂选择离子交换树脂的一般原则是选择交换容量大、简单再生
4、、而且使用耐久的树脂。实在来说：(I)交换容量是离子交换树脂性能的一个紧要指标，交换简单越大则同体积的树脂能吸附的离子越多，一个交换周期的制水量也越大。一般来说，弱酸或弱碱性树脂比强酸或强碱性的树脂交换容量大。另外，在同类树脂中，由于树脂的交联度不同，交换容量也不同。一般交联度小的树脂交换容量大；交联度大的树脂交换容量小。因此在选择树脂时要注意。(2)要依据原水中需要去除离子的性质来选择树脂。假如只需要去除水中交换吸附性弱的离子时，则必需选用强酸或强碱性树脂。(3)要依据出水水质要求来选择树脂。假如只需要部分除盐的系统，可以选用强酸性阳树脂和弱碱性阴树脂搭配使用。对于必需除盐的纯水或高纯水系统
5、，则要选择吸附性强的强酸性阳离子交换树脂和旨碱性阴离子交换树脂搭配使用，以去除较难吸附的离子。(4)要依据原水中杂质的成分来选择树脂。如原水中有机物较多，或去除离子的半径较大时，应选用交联孔直径较大的树脂。尽量选择高强度多孔性树脂。(5)用于混合床的树脂，较多的是强酸强碱性树脂的组合。但要考虑混合床树脂再生时分层简单，因此，要求两种树脂的湿真密度之差应大一些，一般应不小于1520、另外，还要考虑到混合床运行时交换流速比较大，树脂磨损较为严重的情况，故应选择耐磨性的树脂。(6)要依据除盐水工艺要求来选择树脂。例如双室床，选用强、弱性树脂搭配使用，由于弱性树脂简单再生，对再生剂的质量要求也比较低，可以利用强性树脂再生后的再生液来再生弱性树脂，这样，再生剂的消耗低，制水成本低。
