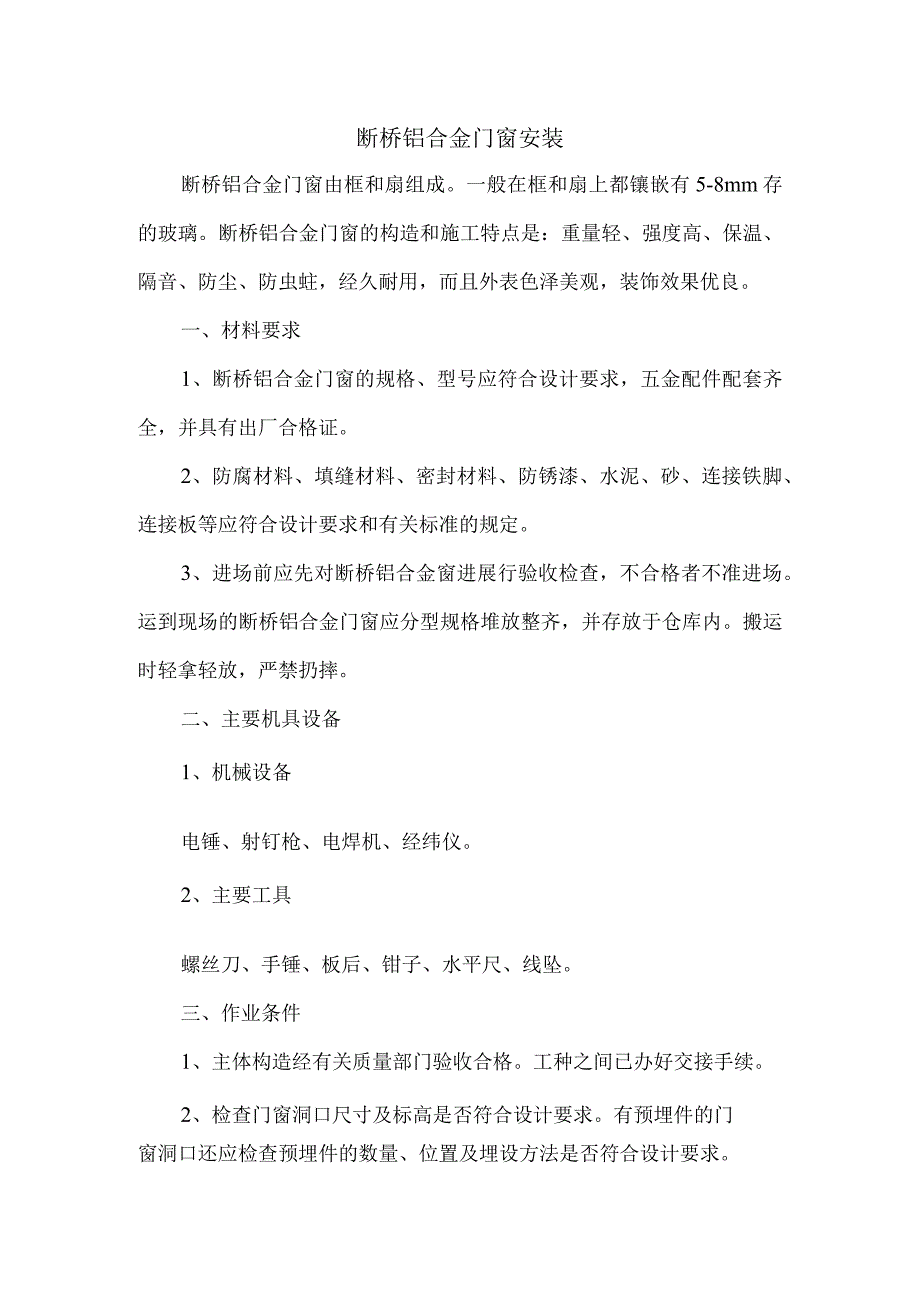

1、断桥铝合金门窗安装断桥铝合金门窗由框和扇组成。一般在框和扇上都镶嵌有5-8mm存的玻璃。断桥铝合金门窗的构造和施工特点是：重量轻、强度高、保温、隔音、防尘、防虫蛀，经久耐用，而且外表色泽美观，装饰效果优良。一、材料要求1、断桥铝合金门窗的规格、型号应符合设计要求，五金配件配套齐全，并具有出厂合格证。2、防腐材料、填缝材料、密封材料、防锈漆、水泥、砂、连接铁脚、连接板等应符合设计要求和有关标准的规定。3、进场前应先对断桥铝合金窗进展行验收检查，不合格者不准进场。运到现场的断桥铝合金门窗应分型规格堆放整齐，并存放于仓库内。搬运时轻拿轻放，严禁扔摔。二、主要机具设备1、机械设备电锤、射钉枪、电焊机、

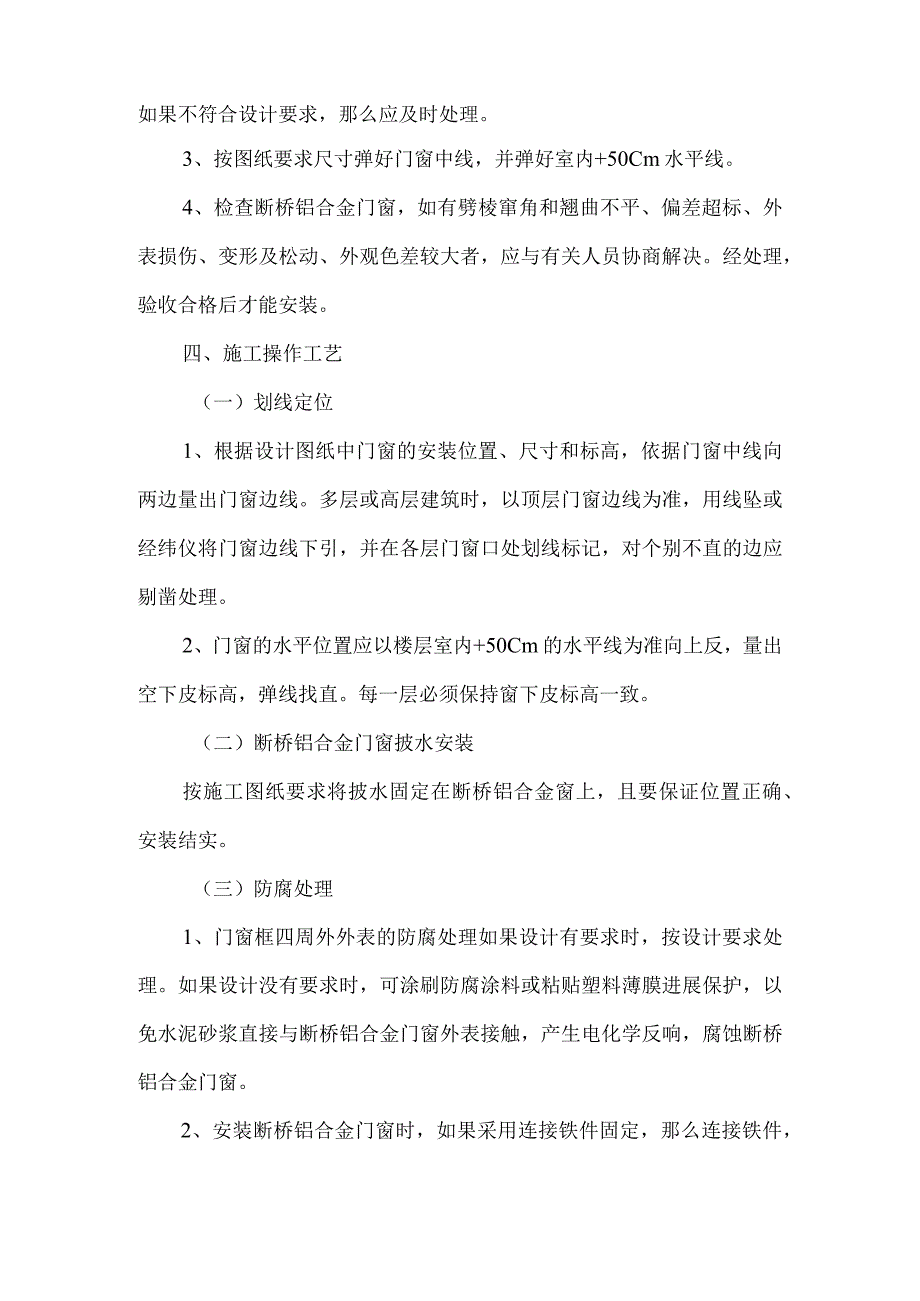

2、经纬仪。2、主要工具螺丝刀、手锤、板后、钳子、水平尺、线坠。三、作业条件1、主体构造经有关质量部门验收合格。工种之间已办好交接手续。2、检查门窗洞口尺寸及标高是否符合设计要求。有预埋件的门窗洞口还应检查预埋件的数量、位置及埋设方法是否符合设计要求。如果不符合设计要求，那么应及时处理。3、按图纸要求尺寸弹好门窗中线，并弹好室内+50Cm水平线。4、检查断桥铝合金门窗，如有劈棱窜角和翘曲不平、偏差超标、外表损伤、变形及松动、外观色差较大者，应与有关人员协商解决。经处理，验收合格后才能安装。四、施工操作工艺（一）划线定位1、根据设计图纸中门窗的安装位置、尺寸和标高，依据门窗中线向两边量出门窗边线。多
3、层或高层建筑时，以顶层门窗边线为准，用线坠或经纬仪将门窗边线下引，并在各层门窗口处划线标记，对个别不直的边应剔凿处理。2、门窗的水平位置应以楼层室内+50Cm的水平线为准向上反，量出空下皮标高，弹线找直。每一层必须保持窗下皮标高一致。（二）断桥铝合金门窗披水安装按施工图纸要求将披水固定在断桥铝合金窗上，且要保证位置正确、安装结实。（三）防腐处理1、门窗框四周外外表的防腐处理如果设计有要求时，按设计要求处理。如果设计没有要求时，可涂刷防腐涂料或粘贴塑料薄膜进展保护，以免水泥砂浆直接与断桥铝合金门窗外表接触，产生电化学反响，腐蚀断桥铝合金门窗。2、安装断桥铝合金门窗时，如果采用连接铁件固定，那么连

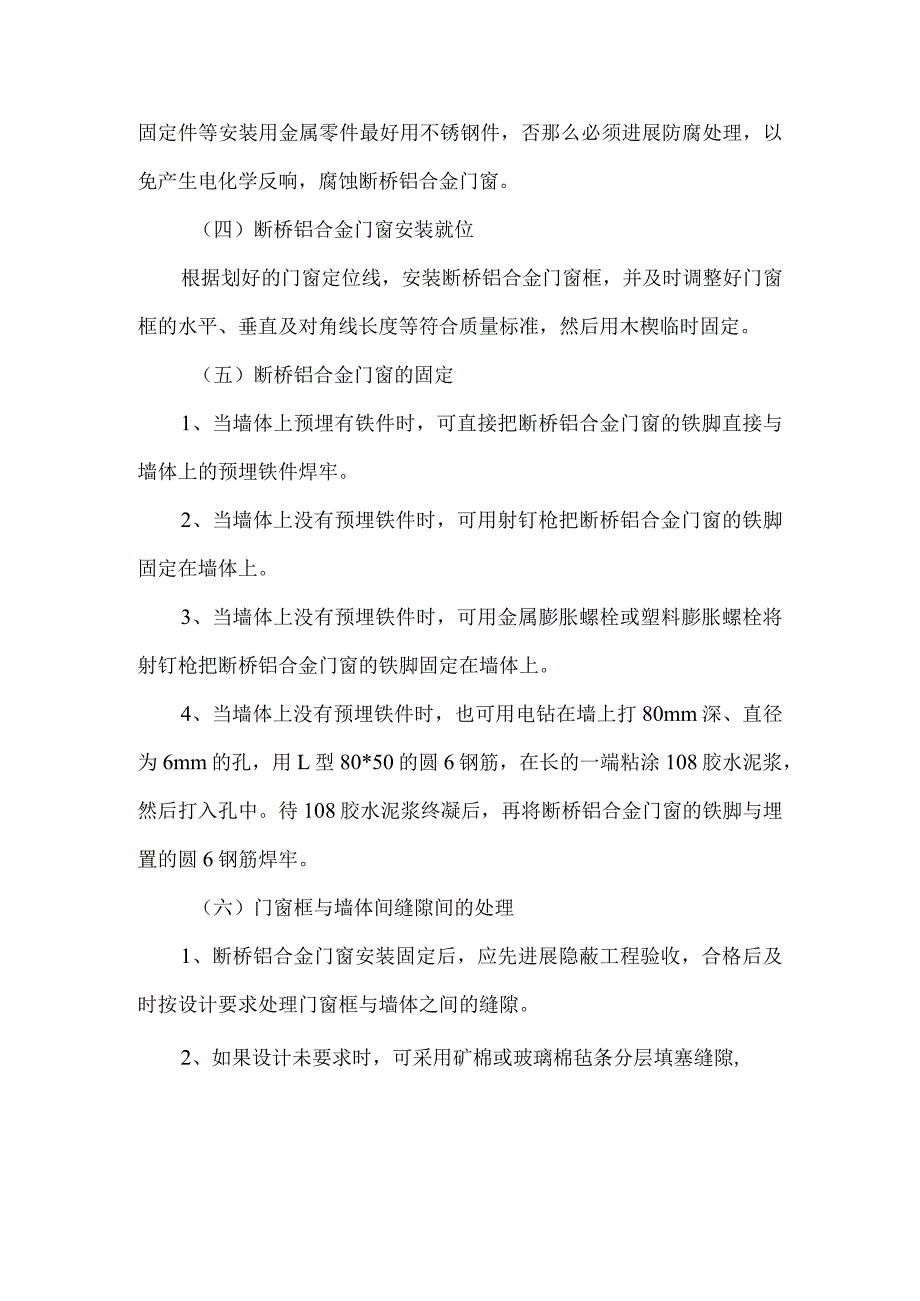

4、接铁件，固定件等安装用金属零件最好用不锈钢件，否那么必须进展防腐处理，以免产生电化学反响，腐蚀断桥铝合金门窗。（四）断桥铝合金门窗安装就位根据划好的门窗定位线，安装断桥铝合金门窗框，并及时调整好门窗框的水平、垂直及对角线长度等符合质量标准，然后用木楔临时固定。（五）断桥铝合金门窗的固定1、当墙体上预埋有铁件时，可直接把断桥铝合金门窗的铁脚直接与墙体上的预埋铁件焊牢。2、当墙体上没有预埋铁件时，可用射钉枪把断桥铝合金门窗的铁脚固定在墙体上。3、当墙体上没有预埋铁件时，可用金属膨胀螺栓或塑料膨胀螺栓将射钉枪把断桥铝合金门窗的铁脚固定在墙体上。4、当墙体上没有预埋铁件时，也可用电钻在墙上打80mm深
5、、直径为6mm的孔，用L型80*50的圆6钢筋，在长的一端粘涂108胶水泥浆，然后打入孔中。待108胶水泥浆终凝后，再将断桥铝合金门窗的铁脚与埋置的圆6钢筋焊牢。（六）门窗框与墙体间缝隙间的处理1、断桥铝合金门窗安装固定后，应先进展隐蔽工程验收，合格后及时按设计要求处理门窗框与墙体之间的缝隙。2、如果设计未要求时，可采用矿棉或玻璃棉毡条分层填塞缝隙,外外表留5-8mm深槽口填嵌嵌缝油膏，或在门窗框四周外外表进展防腐处理后，填嵌水泥砂浆或细石混凝土。（七）门窗扇及门窗玻璃的安装1、门窗扇和门窗玻璃应在洞口墙体外表装饰完工后安装。2、推拉门窗在门窗框安装固定后，将配好玻璃的门窗扇整体安入框内滑道，
6、调整好框与扇的缝隙即可。3、平开门窗在框与扇格架组装上墙、安装固定好后再安玻璃，即先调整好框与扇的缝隙，再将玻璃安入扇并调整好位置，最后镶嵌密封条、填嵌密封胶。4、地弹簧门应在门框及地弹簧主机入地安装固定后再安门扇。先将玻璃嵌入门扇格架并一起入框就位，调整好框扇缝隙，最后填嵌门扇士度的密封条及密封胶。（八）安装五金配件五金配件与门宽作连接用镀锌螺钉。安装的五金配件应结实结实，使用灵活。五、质量标准（一）保证工程1、断桥铝合金门窗及其附件质量必须符合设计要求和有关标准的规定。2、断桥铝合金门窗安装的位置、开启方向，必须符合设计要求。3、断桥铝合金门窗框安装必须结实；预埋件数量、位置、埋设(二)基
7、本工程1、断桥铝合金门窗扇安装应符合以下规定:(1)平开门窗扇关闭严密，间隙均匀，开关灵活。(2)推拉门窗扇关闭严密，间隙均匀，扇与框搭接量符合设计要求。(3)弹簧门扇自动定位准确，开启角度为90度1.5度，关闭时间在51OS范围之内。2、断桥铝合金门窗附件安装齐全，安装位置正确、结实、灵活适用，到达各自的功能，端正美观。3、断桥铝合金门窗外表干净，无划痕、碰伤，无锈蚀；涂胶外表光滑、平整，厚度均匀，无气孔。(三)允许偏差工程断桥铝合金门窗安装允许偏差及检验方法见下表:项次工程允许偏差mm检验方法1门窗槽口宽度高度200020001.52用3m钢卷尺检查2门窗槽口对边尺寸之差200020002
8、2.5用3m钢卷尺检查3门窗槽口对角线尺寸之差2000200023用3m钢卷尺检查4门窗框的垂直20002用线坠、水平靠尺检查度20002.55门窗框的水平度200020001.52用水平靠尺检查6门窗框扇搭接宽度差2211.5用深度尺或钢板尺检查7门窗开启力60N用100N弹簧秤检查8门窗横框标高5用钢板尺检查9门窗竖向偏离中心5用线坠钢板尺检查10双层门窗内外框，框中心距4用钢板尺检查六、成品保护1、断桥铝合金门窗装入洞口临时固定后，应检查四周边框和中间框架是否用规定的保护胶纸和塑料薄膜封贴包扎好，再进展门窗框与墙体之间缝隙的填嵌和洞口墙体外表装饰施工，以防止水泥砂浆、灰水、喷涂材料等污染
9、损坏断桥铝合金门窗外表。在室内外湿作业未完成前，不能破坏门窗外表的保护材料。2、应采取措施，防止焊接作业时电焊火花损坏周围的断桥铝合金门窗型材、玻璃等材料。3、严禁在安装好的断桥铝合金门窗上安放脚手架、悬挂重物。经常出入的门洞口，应及时保护好门框。严禁施工人员踩踏断桥铝合金门窗,，严禁施工人员碰擦断桥铝合金门窗4、交工前撕去保护胶纸时，要轻轻剥离，不划破、刮花断桥铝合金不面氧化膜。七、安全措施1、进入现场必须戴安全帽。严禁穿拖鞋、高跟鞋、带钉易滑鞋或光脚进入现场。2、安装用的梯子应结实可靠边，不应缺档，梯子放置不应过陡,其与地面夹角以6070度为宜。严禁两人同时站在一个梯子上作业。高凳上作业人
10、要站在中间，不能站其端头，防止跌落。3、材料要堆放平稳工具要随手放入工具袋内。上下传递东西时，不得抛掷。4、机电器具必须安装触电保护器，以确保操作人员人身安全。5、经常检查锤把是否松动，电焊机、电钻是否有漏电现象，一经发现立即修理，决不能勉强使用。八、施工本卷须知1、采用多组组合断桥铝合金门窗时注意拼装质量，拼头应平整,不劈棱不窜角。2、施工时必须严格做好产品保护，及时补封破损掉落的保护胶纸和薄膜，及时去除溅落在门窗外表的灰浆污物，以免断桥铝合金门窗面层污染咬色。3、门窗玻璃厚度与扇梃镶嵌槽及密封条和尺寸配合要符合国家标准及设计要求，安装密封条时要留有伸缩余地，以免密封条脱落。4、门窗外表胶污尘迹应用专门深剂或用棉纱蘸干净水清洗掉，填嵌完璧归赵南腔北调多余的痕迹要及时清理掉，不得划伤断桥铝合金门窗外表，并确保完工的断桥铝合金门窗外表整洁美观。林亭口镇糙甸中心小学教学楼门窗施工方案天津泉州建设工程集团2011年5月日
