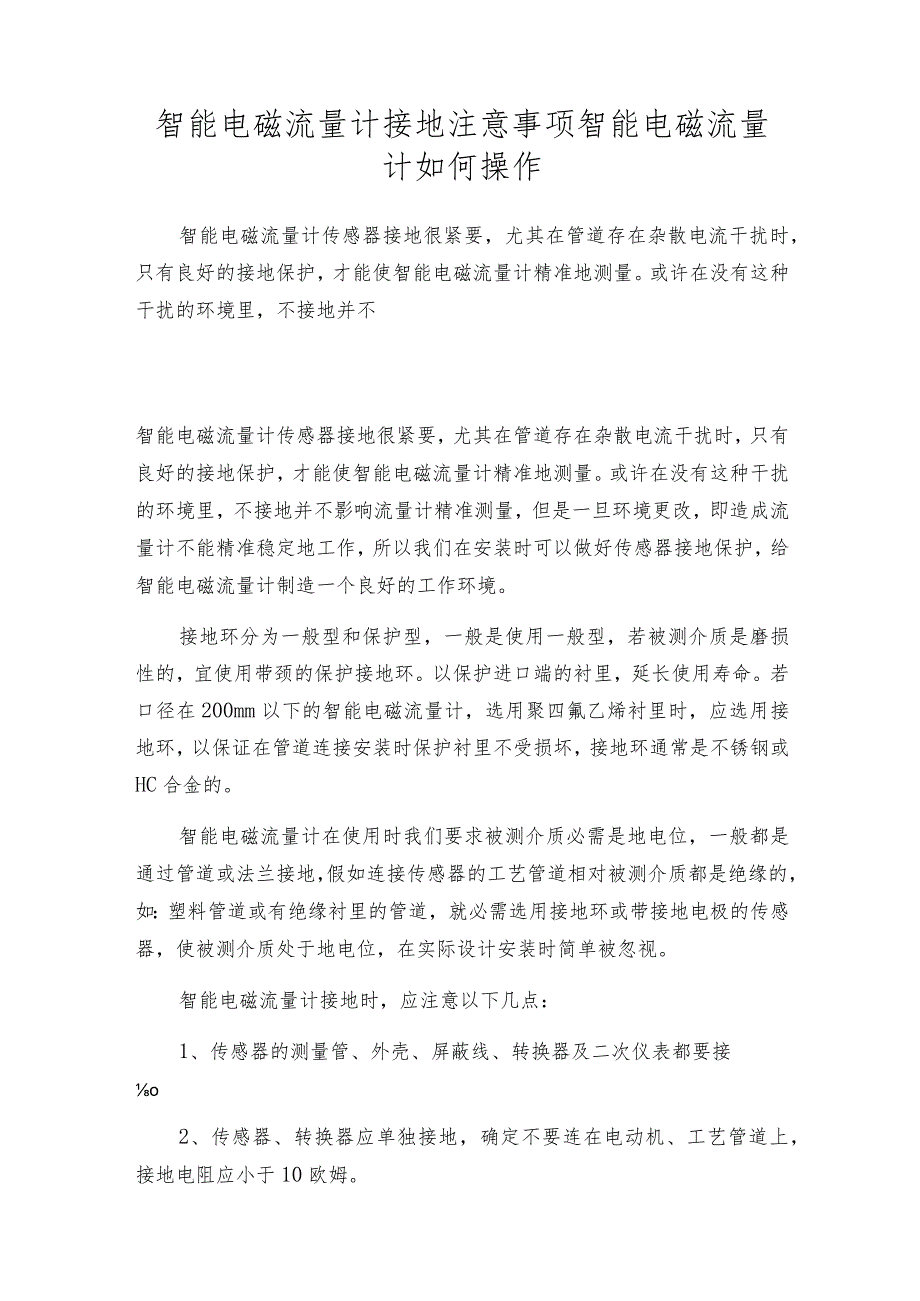

1、智能电磁流量计接地注意事项智能电磁流量计如何操作智能电磁流量计传感器接地很紧要，尤其在管道存在杂散电流干扰时，只有良好的接地保护，才能使智能电磁流量计精准地测量。或许在没有这种干扰的环境里，不接地并不智能电磁流量计传感器接地很紧要，尤其在管道存在杂散电流干扰时，只有良好的接地保护，才能使智能电磁流量计精准地测量。或许在没有这种干扰的环境里，不接地并不影响流量计精准测量，但是一旦环境更改，即造成流量计不能精准稳定地工作，所以我们在安装时可以做好传感器接地保护，给智能电磁流量计制造一个良好的工作环境。接地环分为一般型和保护型，一般是使用一般型，若被测介质是磨损性的，宜使用带颈的保护接地环。以保护进
2、口端的衬里，延长使用寿命。若口径在200mm以下的智能电磁流量计，选用聚四氟乙烯衬里时，应选用接地环，以保证在管道连接安装时保护衬里不受损坏，接地环通常是不锈钢或HC合金的。智能电磁流量计在使用时我们要求被测介质必需是地电位，一般都是通过管道或法兰接地，假如连接传感器的工艺管道相对被测介质都是绝缘的，如：塑料管道或有绝缘衬里的管道，就必需选用接地环或带接地电极的传感器，使被测介质处于地电位，在实际设计安装时简单被忽视。智能电磁流量计接地时，应注意以下几点：1、传感器的测量管、外壳、屏蔽线、转换器及二次仪表都要接o2、传感器、转换器应单独接地，确定不要连在电动机、工艺管道上，接地电阻应小于10欧

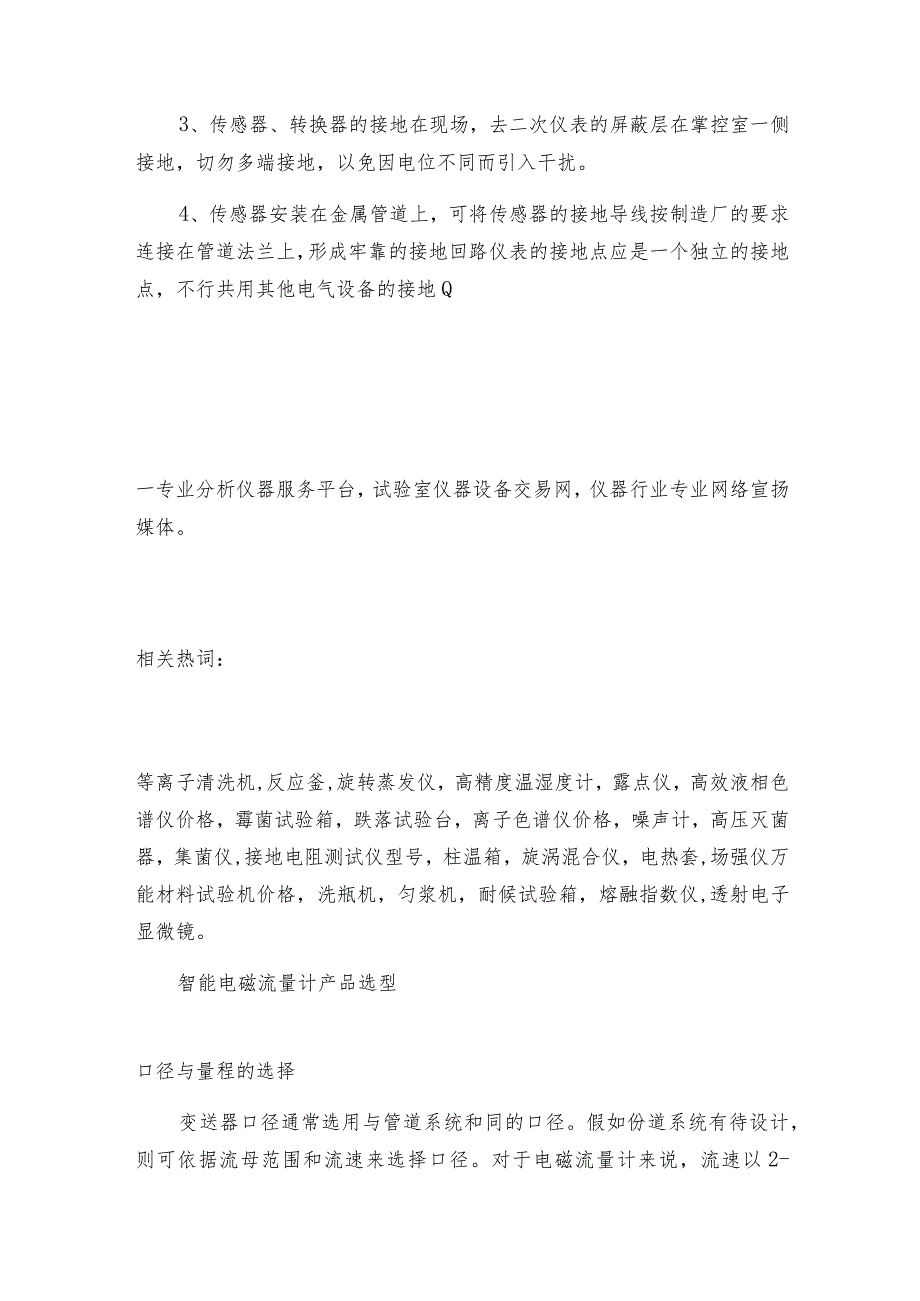

3、姆。3、传感器、转换器的接地在现场，去二次仪表的屏蔽层在掌控室一侧接地，切勿多端接地，以免因电位不同而引入干扰。4、传感器安装在金属管道上，可将传感器的接地导线按制造厂的要求连接在管道法兰上，形成牢靠的接地回路仪表的接地点应是一个独立的接地点，不行共用其他电气设备的接地Q一专业分析仪器服务平台，试验室仪器设备交易网，仪器行业专业网络宣扬媒体。相关热词：等离子清洗机,反应釜,旋转蒸发仪，高精度温湿度计，露点仪，高效液相色谱仪价格，霉菌试验箱，跌落试验台，离子色谱仪价格，噪声计，高压灭菌器，集菌仪,接地电阻测试仪型号，柱温箱，旋涡混合仪，电热套,场强仪万能材料试验机价格，洗瓶机，匀浆机，耐候试验箱
4、，熔融指数仪,透射电子显微镜。智能电磁流量计产品选型口径与量程的选择变送器口径通常选用与管道系统和同的口径。假如份道系统有待设计，则可依据流母范围和流速来选择口径。对于电磁流量计来说，流速以2-4ms较为适合。在特别情况下.如液体中带有固体颗粒，考虑到磨损的情况，可选常用流速3ms,对于易附管壁的流体，可选用流速2ms,流速确定以后，可依据来确定变送器口径。变送器的量程可以依据两条原则来选择：一是仪表满量程大于估量的zui大流zui值，二是正常流址大于仪表满量程的50%,以保证确定的测量精度。衬里选择电磁流量计内衬材料正确选用方法应依据被测介质的腐蚀性，磨损性和温度来选择内衬材料：一、天然橡胶
5、（软橡胶）1、较好的弹性，耐磨性和扯断力2、耐一般的弱酸、弱碱的腐蚀3、测水、污水二、耐酸橡胶（硬橡胶）可耐常温下的盐酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氢氧化钾的腐蚀，但不耐强氧化剂的腐蚀测一般的酸、碱、盐溶液三、氯丁橡胶（Neoprene）1、极好的弹性，高度的扯断力，耐磨性能好2、耐一般低浓度的酸碱、盐溶液的腐蚀，但不耐氧化性介质的80；测水、污水、泥浆和矿浆四、聚胺脂橡胶（Polyurethane）1、极好的耐磨性能2、耐酸、碱性能差40测中性强磨损的煤浆、泥浆和矿浆五、聚四氟乙烯（PTFE）1、耐沸腾的盐酸、硫酸、硝酸、王水、浓碱和各种有机溶剂2、耐磨性能好，粘接性能差80+1
6、80oC;测浓度、浓碱强腐蚀性溶液及卫生类介质应用现场选型1. 了解工艺参数（1） 了解被测液体名称（由用户供应）（2） 了解被测液体的zui大流量、常用流量、zui小流量（由用户供应）（3） 了解工艺管径（由用户供应）（4） 了解介质温度（由用户供应）（5） 了解介质压力（由用户供应）（6） 了解被测流体的电导率(由用户供应)（7） 了解是否有负压情况存在(由用户供应)（8） 步选型(1)依据了解到的被测介质的名称和性质，确定是否接受电磁流量计(由业务员确定)注意：电磁流量计只能测量导电液体流量，而气体、油类和绝大多数有机物液体不在一般导电液体之例(2)依据了解到的被介质性质，确定电极材料注
7、意；公司一般供应不锈钢、哈氏、钛和锂等四种电极，选用哪种电极应依据介质性质查相关资料手册(2)依据了解到的介质温度确定接受橡胶还是四氟内衬(由营销员确定)注意：橡胶耐温不得超过80C；四氟耐温150C,瞬间可耐180C；城市污水一般可接受橡胶内衬和不锈钢电极(3)依据了解到的介质压力，选择表体法兰规格(由营销员确定)注意：电磁法兰规格通常为当口径由DN10-250时，法兰额定压力1.6MPa；当口径由DN250100O时，法兰额定压力l.OMpa；当介质实际压力高于上述管径一压力对应范围时，为特别订货,但zui高压力不得超过6.4Mpa(4)确定介质的电导率注意：（1）电磁流量计的电导率不得低
8、于5uScm（2）自来水的电导率约为几十到上百个uScm,一般锅炉软水（去离子水）导电，纯水（高度蒸储水）不导电（3）气体、油和绝大多数有机物液体的电导率远低于5uScm,不导电。3. 了解用户要求（1） 了解是组合式就地显示还是分体式远传显示（由用户供应）注意：当为分体远传显示时请了解ZUi大距离，分别ZUi大距离为100米（2） 了解是否需要其它附加功能（由用户供应）注意：1、电磁流量计本身带有上下限流量报警、频率和电流输出功能，无须另外特别订货2、电磁流量计外壳密封防护等级有IP65和IP68两种，当选择潜水型IP68时属于特别订货3、当电磁流量计要和计算机连接时，需加添RS485通讯口
9、，属于特别订货4.选型：通过上述步骤后，可ZUi后确定电磁流量计型号规格。测量管内无阻流件，因此无附加压力损失，即对自来水测量无附加水头损失。可以测定正、反方向流体的流量。由于测量结果与液体的压力、温度、电导率等物理参数无关,所以测量度高、工作牢靠。只有管道和电极与被测液体接触，因此，只要合理选择电极材料，即可达到耐腐蚀、耐磨损的要求。具有使用寿命长，维护要求低的特点。输出信号方式比较快捷。有脉冲、电流、频率等方式。智能电磁流量计的使用和安装要求：在智能电磁流量计的安装过程中，传感器接地环要牢靠地接地，接地电阻要不大于1Oo智能电磁流量计的上游管道至少有5倍管径长度的直管段，它的下游至少有3倍管径长度的直管段。在条件允许的情况下，放宽流量计前置直管道长度在10倍管径以上。对流量计上游管道中在前置距离外安装阀门，特别是蝶阀或直角弯管等严重影响流态特性的场合，在流量计上游510倍管径的直管内安装整流器，以达到稳定水流流态，提高计量精准度的目的。
