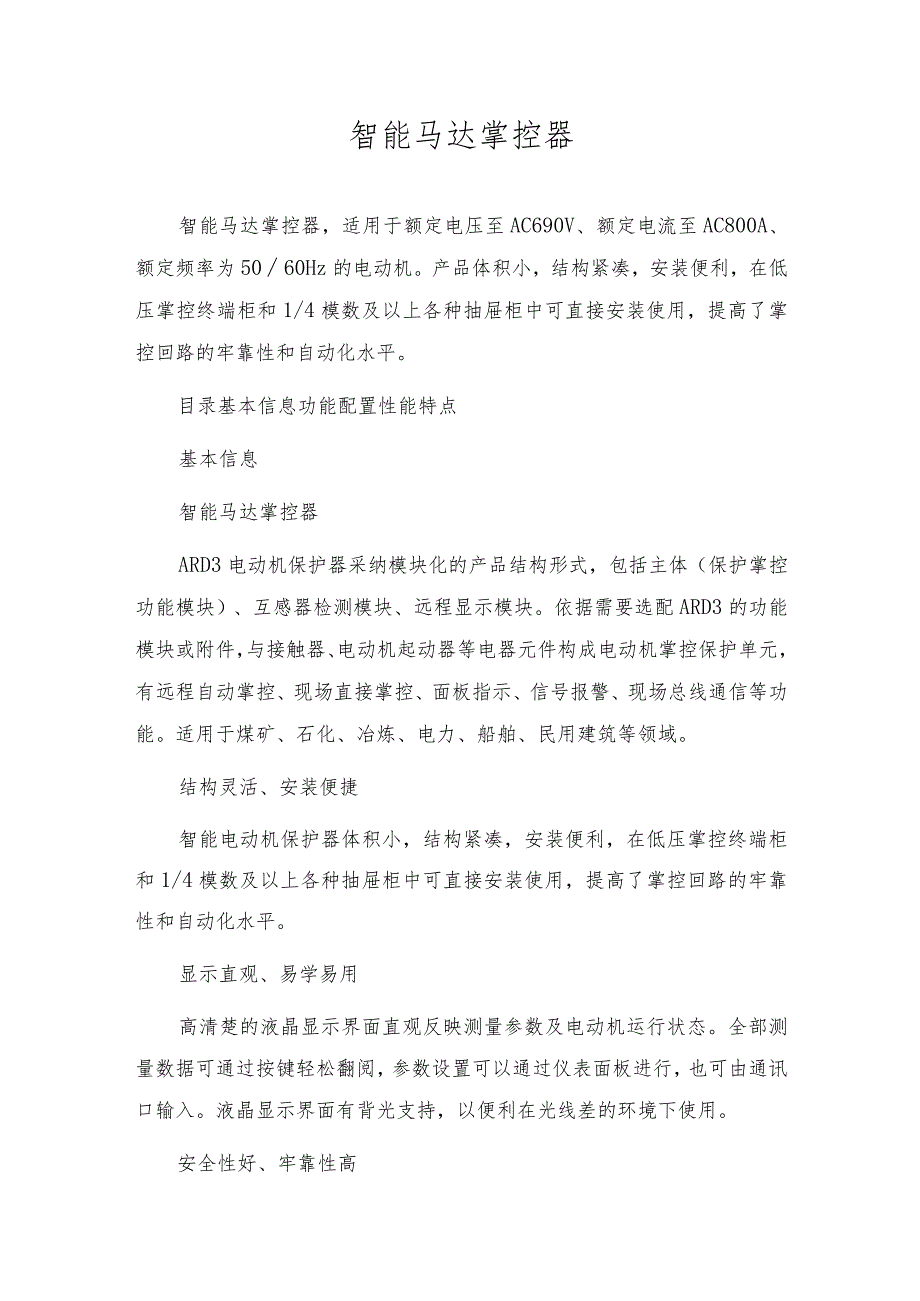

1、智能马达掌控器智能马达掌控器，适用于额定电压至AC690V、额定电流至AC800A、额定频率为5060Hz的电动机。产品体积小，结构紧凑，安装便利，在低压掌控终端柜和1/4模数及以上各种抽屉柜中可直接安装使用，提高了掌控回路的牢靠性和自动化水平。目录基本信息功能配置性能特点基本信息智能马达掌控器ARD3电动机保护器采纳模块化的产品结构形式，包括主体（保护掌控功能模块）、互感器检测模块、远程显示模块。依据需要选配ARD3的功能模块或附件，与接触器、电动机起动器等电器元件构成电动机掌控保护单元，有远程自动掌控、现场直接掌控、面板指示、信号报警、现场总线通信等功能。适用于煤矿、石化、冶炼、电力、船舶

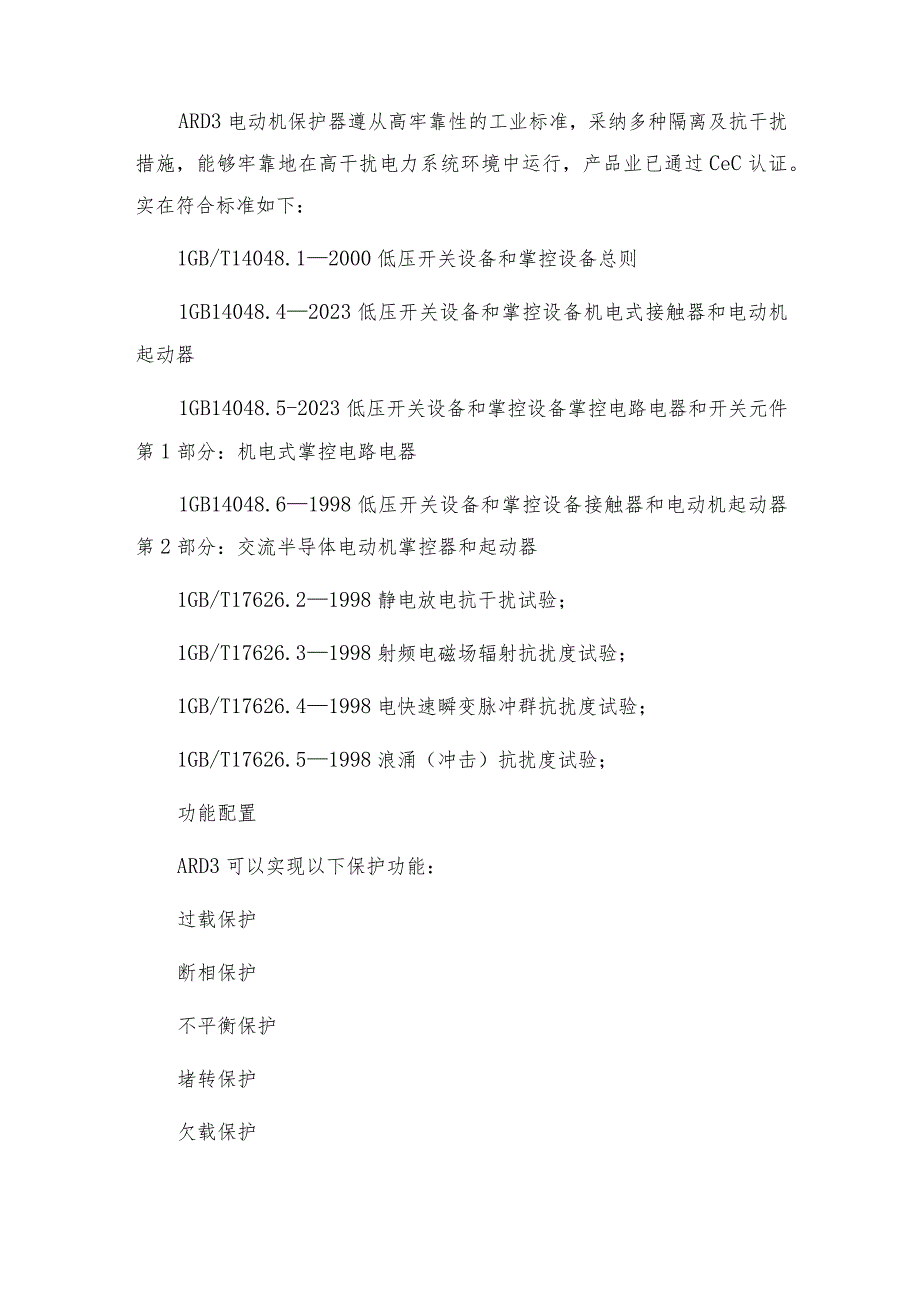

2、、民用建筑等领域。结构灵活、安装便捷智能电动机保护器体积小，结构紧凑，安装便利，在低压掌控终端柜和1/4模数及以上各种抽屉柜中可直接安装使用，提高了掌控回路的牢靠性和自动化水平。显示直观、易学易用高清楚的液晶显示界面直观反映测量参数及电动机运行状态。全部测量数据可通过按键轻松翻阅，参数设置可以通过仪表面板进行，也可由通讯口输入。液晶显示界面有背光支持，以便利在光线差的环境下使用。安全性好、牢靠性高ARD3电动机保护器遵从高牢靠性的工业标准，采纳多种隔离及抗干扰措施，能够牢靠地在高干扰电力系统环境中运行，产品业已通过CeC认证。实在符合标准如下：1GB/T14048.12000低压开关设备和掌控
3、设备总则1GB14048.42023低压开关设备和掌控设备机电式接触器和电动机起动器1GB14048.5-2023低压开关设备和掌控设备掌控电路电器和开关元件第1部分：机电式掌控电路电器1GB14048.61998低压开关设备和掌控设备接触器和电动机起动器第2部分：交流半导体电动机掌控器和起动器1GB/T17626.21998静电放电抗干扰试验；1GB/T17626.31998射频电磁场辐射抗扰度试验；1GB/T17626.41998电快速瞬变脉冲群抗扰度试验；1GB/T17626.51998浪涌（冲击）抗扰度试验；功能配置ARD3可以实现以下保护功能：过载保护断相保护不平衡保护堵转保护欠载保

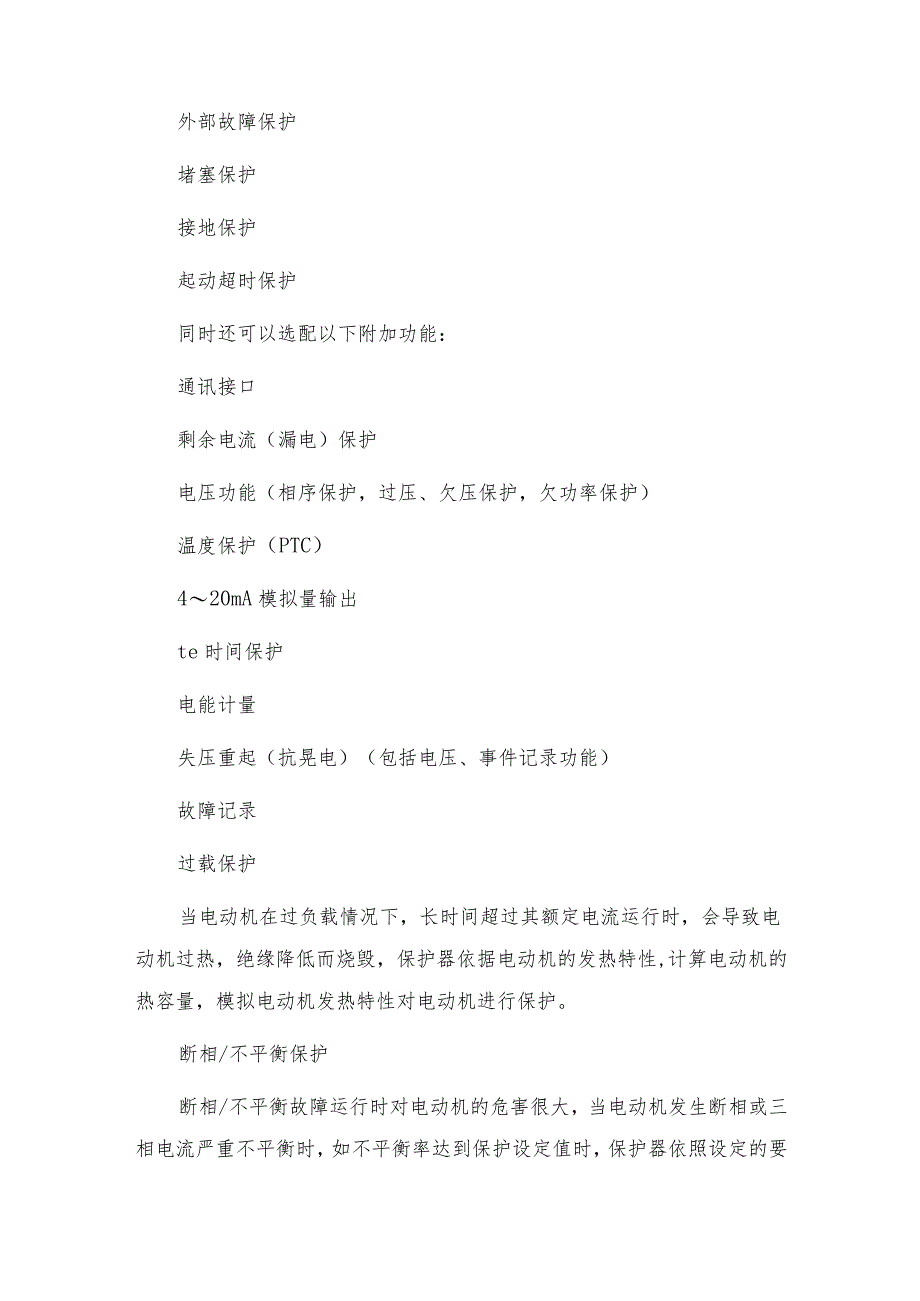

4、护外部故障保护堵塞保护接地保护起动超时保护同时还可以选配以下附加功能：通讯接口剩余电流（漏电）保护电压功能（相序保护，过压、欠压保护，欠功率保护）温度保护（PTC）420mA模拟量输出te时间保护电能计量失压重起（抗晃电）（包括电压、事件记录功能）故障记录过载保护当电动机在过负载情况下，长时间超过其额定电流运行时，会导致电动机过热，绝缘降低而烧毁，保护器依据电动机的发热特性,计算电动机的热容量，模拟电动机发热特性对电动机进行保护。断相/不平衡保护断相/不平衡故障运行时对电动机的危害很大，当电动机发生断相或三相电流严重不平衡时，如不平衡率达到保护设定值时，保护器依照设定的要求保护，发出停车或报警
5、，确保电动机的安全运行。堵转保护电动机在起动过程中，由于负荷过大或自身机械原因，造成电动机轴被卡住，而未适时解除故障，将造成电机过热，绝缘降低而烧毁电机，堵转保护适用于电动机起动发生此类故障时进行保护，当电流达到动作设定电流时，保护器适时在动作（延时）设定时间内动作或报警，避开电机烧毁。欠载（欠流）保护当电动机所带负载为泵式负载时，电动机空载或欠载运转会产生危害，保护器供给欠载保护，三相的平均电流与额定电流的百分比低于欠载设定值时，保护器应在动作（延时）设定时间内动作或报警。外部故障保护当保护器检测到外部故障显现，外部故障开关量有故障信号输入时，保护器依照设定的要求保护，确保电动机设备安全。堵
6、塞保护堵塞保护适用于电动机运行过程中发生卡死。当电流达到动作设定电流时，保护器适时在动作（延时）设定时间内动作或报警，避开电机烧毁。起动超时保护电动机起动时间到后，若保护器检测到电动机回路电流仍未下降到110%Ie以下，启动该保护。针对增安电机，起动时间整定不得超过1.7倍tE时间。剩余电流保护（接地/漏电）保护器同时具备接地保护和漏电保护功能，二者只能选一种。接地保护自动计算剩余电流不需要外接互感器，用于保护相线对电动机金属外壳的短路保护。漏电保护电流是通过加添漏电互感器，检测出30m-900mA的故障电流，重要用于非直接接地的保护，以保证人身安全。相序保护当保护器检测到电动机的电压相序错误
7、时，闭锁电动机起动，保护电动机安全。欠压保护电压过低会引起电动机转速降低，甚至停止运行，当主回路电压低于设定的欠电压保护值时，保护器按设定的要求进行保护，在动作设定时间内动作或在报警，以避开紧要的生产工艺造成混乱，严重影响生产。过压保护电压过高引起电动机绝缘程度损伤，当主回路电压超过设定的保护电压时，保护器按设定的要求进行保护，在动作设定时间内动作或在报警，以保证电动机设备安全。欠功率保护电动机由于传动装置损坏，失去机械输出本领，欠载运行，电动机功率因数较低，但电动机电流很大，大量消耗系统的无功，当负载功率与额定功率的百分比低于设定动作值时，保护器在动作设定时间内动作或报警。温度保护保护器通过
8、检测预埋在电动机绕组上的PTC热敏电阻的阻值变化，来实现温度保护功能。温度保护用于低压（38OV）小容量的电动机上，作为长时间过负荷、变负荷和反复短时运行过负荷、断相、三相不平衡、电源频率变化、通风不良、环境温度过高等引起的电机温度过高的保护。欠/失电重起（抗晃电）“晃电”指的是由于雷击、短路或其它原因造成的电网短时电压波动或短时断电现象。当现场电动机因晃电而停机时，如电网电压在允许的时间内恢复正常（回到设定的恢复电压以上），保护器再起动被晃停的电机，如电网电压在允许的时间内没能恢复正常，则保护器将闭锁程序，不再起动电动机。Te时间保护（适用于增安型电动机）对于增安型电动机，交流绕组在环境温度
9、下达到额定运行稳定温度后，从开始通过堵转电流时记起，直至上升到极限温度所需的时间即为tE时间。增安型电机的tE时间通常由电机制造商供给，用户可以在电机铭牌上找到该数据。掌控方式：保护方式直接起动双向起动双速起动电阻降压起动星/三角起动(二继电器)自耦变压器起动(二继电器)软起动器搭配起动变频器搭配起动以上掌控方式可以任选一种。技术参数保护器辅佑襄助电源：AC220V380V,DC220V/110V,功耗15VA电机额定工作电压：AC220V380V660V,50Hz60Hz电动机额定工作电流：2(0.4A2.0A)6.3(1.6A6.3A)25(6.3A25A)100(25A100A)以上采纳
10、小型专用电流互感器检测模块。250(63A250A)800(250A800A)以上采纳外置电流互感器。继电器输出触点容量：阻性负载:AC220V.6A；DC24V、6A感性负载:AC250V、2A；DC24V、2A开关量输入：光耦隔离，干节点（内置DC24V）通讯：RS485接口，ModbUS协议适用环境工作温度：-10C+55C贮存温度：一20C+65C相对湿度：5%95%不结霜，无腐蚀性气体海拔：2500m污染等级：2级防护等级：主体IP20,分体显示模块IP54安装类别：HI级应用场合：煤矿、石化、冶炼、电力、船舶、民用建筑等领域智能电动机保护器安装尺寸（单位mm）ARD3主体安装方式为
11、标准35mm导轨式安装ARD3显示模块安装方式为嵌入式，外形尺寸：96*70mm,进深32mm；安装尺寸：86*66mm选型上海安科瑞电气智能电动机保护器ARD3250CLTUEpSR+90L测量三相电流、定值查询、定值整定、过载、断相（不平衡）、堵转、欠载、外部故障、堵塞、欠压等保护功能、8DI+4D0,电能管理、漏电保护、SOE记录、多种起动模式、液晶显示模块、RS485通讯接口、Modbus协议范例型号：ARD3250CLTUEpSR+90L辅佑襄助电源：AC220V电机额定电流：63A250A应用场合：三相电机测量参数：三相电流、线电压、有功功率、功率因数、剩余电流、电能附加功能：RS
12、485通讯接口、Modbus协议、漏电保护、温度保护、过压保护、欠压保护、相序保护、欠功率保护、8个SOE事件记录显示方式：90L（中文液晶显示）型号：ARD2F25/CJMQTSR+90FL辅佑襄助电源：AC220V电机额定电流：6.3A25A应用场合：三相电机测量参数：三相电流、PTC电阻值附加功能：起动掌控、温度保护、报警输出、RS485通讯接口、ModbUS协议、42OmA模拟量输出、8个SoE事件记录显示方式：90FL（中文液晶显示）性能特点辅佑襄助电源支持AC220/380V、DC220V110Vo测量功能分为基本测量（电流、频率）和增选测量（电压（功率、功率因数、相序）、剩余电流
13、（漏电流）、电能）。具有过载、堵转、堵塞、欠载、断相、不平衡、剩余电流（接地/漏电）、温度、外部故障、相序、过压、欠压、欠功率、tE时间等全面的电动机综合保护功能。8路Dl支持干结点输入，可实现远程主站对电动机运行状态的遥信监视。4路DO输出，充足直接起动，星一三角起动，自耦变压器起动,软起动等多种起动方式，通过通讯总线可实现远程主站对电动机进行实时遥控“起/停”操作。抗晃电确保电动机运行不间断，重起动功能在短时欠压、失压时用于电动机分批重起。具有标准的RS-485通讯接口，采纳Modbus-RTU通讯协议，保证了上位机通讯的快速牢靠。具有DC420mA模拟量输出接口，直接与DCS系统相接，可实现对现场设备的监控。具有系统时钟和8次故障记录功能，系统时钟记录当前时间（年、月、日、小时、分钟、秒）；故障记录功能记录电动机发生故障的时间，总的运行时间，故障原因，发生故障时电动机的各种参数值（如三相电流、三相电压、剩余电流、功率因数、热容比、电机状态等）。显示部分为分体90L,是全中文高清楚的液晶显示。可以替代各种电量表、信号灯、热继电器、电量变送器等常规元件，削减了柜内电缆连接及现场施工量，牢靠性和综合性价比远高于传统方案。
