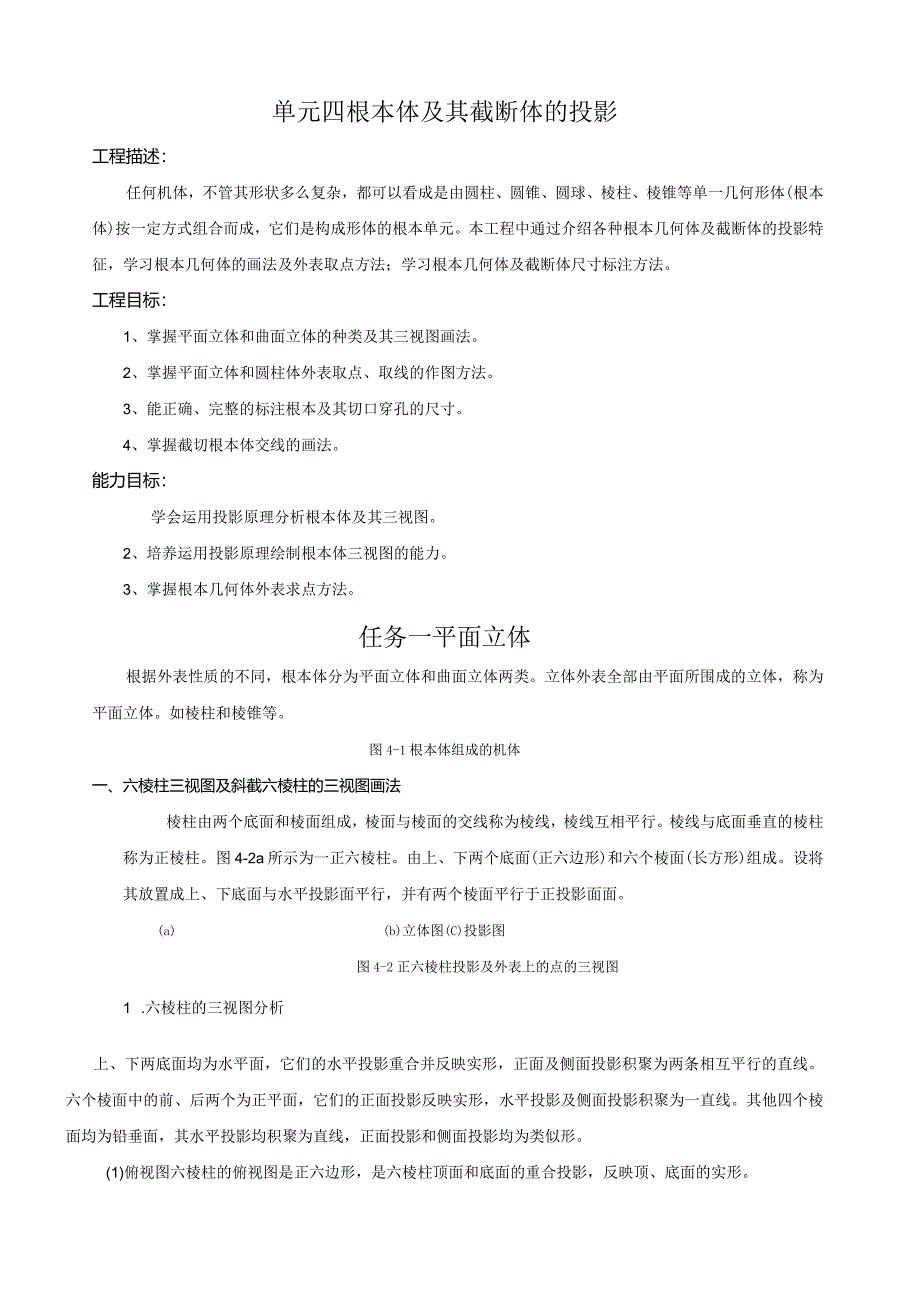

机械制图---基本体及其截断体的投影.docx_第1页
第1页 / 共14页
机械制图---基本体及其截断体的投影.docx_第2页
第2页 / 共14页

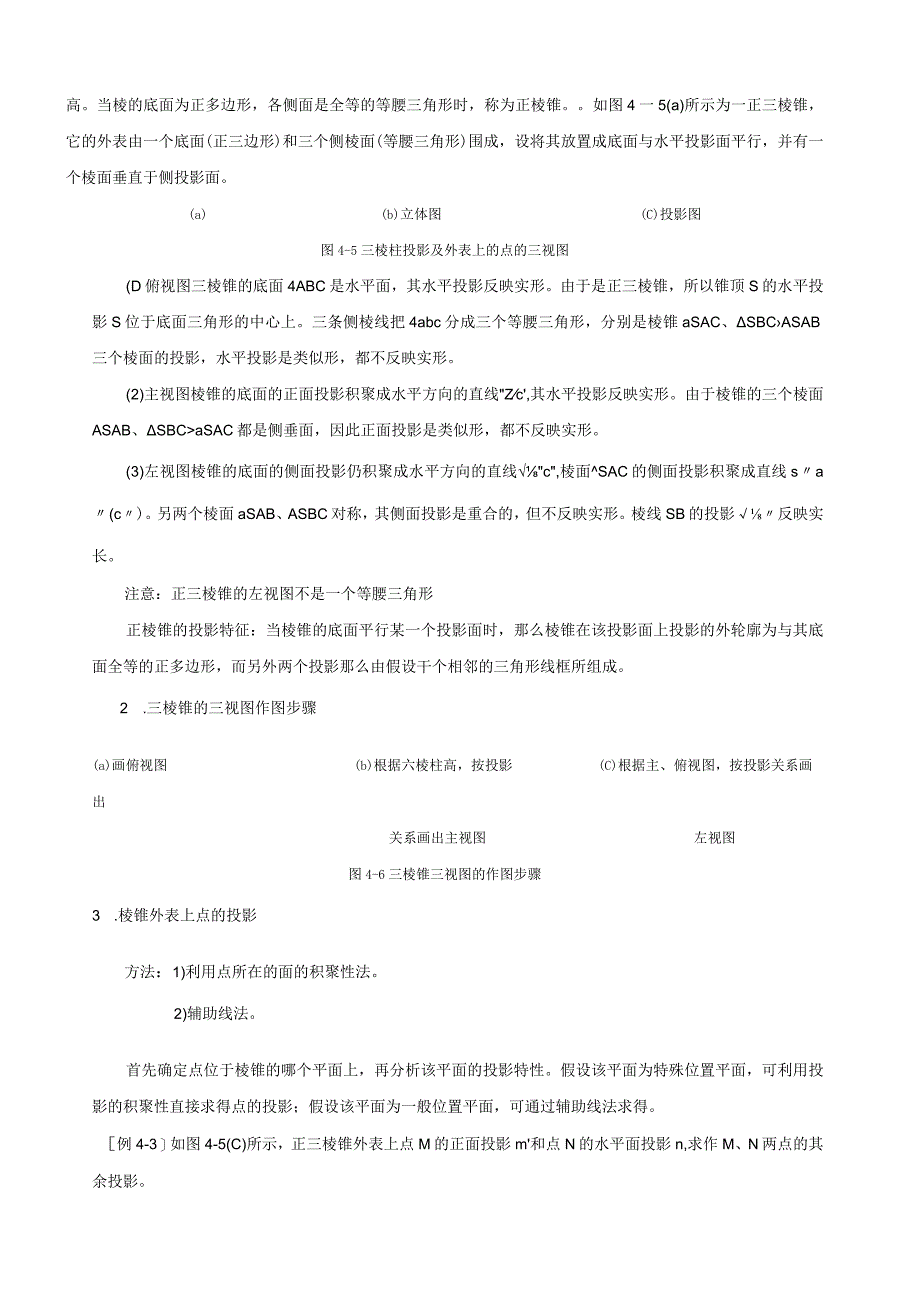

机械制图---基本体及其截断体的投影.docx_第3页
第3页 / 共14页
机械制图---基本体及其截断体的投影.docx_第4页
第4页 / 共14页
机械制图---基本体及其截断体的投影.docx_第5页
第5页 / 共14页
机械制图---基本体及其截断体的投影.docx_第6页
第6页 / 共14页
机械制图---基本体及其截断体的投影.docx_第7页
第7页 / 共14页
机械制图---基本体及其截断体的投影.docx_第8页
第8页 / 共14页
机械制图---基本体及其截断体的投影.docx_第9页
第9页 / 共14页
机械制图---基本体及其截断体的投影.docx_第10页
第10页 / 共14页
亲,该文档总共14页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《机械制图---基本体及其截断体的投影.docx》由会员分享,可在线阅读,更多相关《机械制图---基本体及其截断体的投影.docx(14页珍藏版)》请在第壹文秘上搜索。

1、单元四根本体及其截断体的投影工程描述:任何机体,不管其形状多么复杂,都可以看成是由圆柱、圆锥、圆球、棱柱、棱锥等单一几何形体(根本体)按一定方式组合而成,它们是构成形体的根本单元。本工程中通过介绍各种根本几何体及截断体的投影特征,学习根本几何体的画法及外表取点方法;学习根本几何体及截断体尺寸标注方法。工程目标:1、掌握平面立体和曲面立体的种类及其三视图画法。2、掌握平面立体和圆柱体外表取点、取线的作图方法。3、能正确、完整的标注根本及其切口穿孔的尺寸。4、掌握截切根本体交线的画法。能力目标:学会运用投影原理分析根本体及其三视图。2、培养运用投影原理绘制根本体三视图的能力。3、掌握根本几何体外表

2、求点方法。任务一平面立体根据外表性质的不同,根本体分为平面立体和曲面立体两类。立体外表全部由平面所围成的立体,称为平面立体。如棱柱和棱锥等。图4-1根本体组成的机体一、六棱柱三视图及斜截六棱柱的三视图画法棱柱由两个底面和棱面组成,棱面与棱面的交线称为棱线,棱线互相平行。棱线与底面垂直的棱柱称为正棱柱。图4-2a所示为一正六棱柱。由上、下两个底面(正六边形)和六个棱面(长方形)组成。设将其放置成上、下底面与水平投影面平行,并有两个棱面平行于正投影面面。(a)(b)立体图(C)投影图图4-2正六棱柱投影及外表上的点的三视图1 .六棱柱的三视图分析上、下两底面均为水平面,它们的水平投影重合并反映实形

3、,正面及侧面投影积聚为两条相互平行的直线。六个棱面中的前、后两个为正平面,它们的正面投影反映实形,水平投影及侧面投影积聚为一直线。其他四个棱面均为铅垂面,其水平投影均积聚为直线,正面投影和侧面投影均为类似形。(1)俯视图六棱柱的俯视图是正六边形,是六棱柱顶面和底面的重合投影,反映顶、底面的实形。正六边形的六条边是六个侧面垂直于顶、底面的积聚性投影。(2)主视图六棱柱的主视图由三个矩形线框组成。中间的矩形线框为前、后侧面的重合投影,反映实形。左、右两个窄的矩形线框分别为六棱柱其余四个侧面的投影,由于它们不与正面平行,因此不反映实形,是类似形。主视图上、下两条图线是顶面和底面的具有积聚性的投影。(

4、3)左视图六棱柱的左视图由两个大小相等的矩形线框组成。两个矩形线框分别是棱柱左、右两边四个侧面的重合投影,为缩小的类似形。左视图上下两条图线是棱柱顶、底面积聚性的投影,左右两条边直线为前、后侧面积聚性的投影。正棱柱的投影特征:当棱柱的底面平行某一个投影面时,那么棱柱在该投影面上投影的外轮廓为与其底面全等的正多边形,而另外两个投影那么由假设干个相邻的矩形线框所组成。2 .六棱柱的三视图作图步骤(a)画俯视图(b)根据六棱柱高,按投影(C)根据主、俯视图,按投影关系画出关系画出主视图左视图图4-3正六棱柱三视图的作图步骤3 .棱柱外表的点的投影方法:利用点所在的面的积聚性法。(因为正棱柱的各个面均

5、为特殊位置面,均具有积聚性J平面立体外表上取点实际就是在平面上取点。首先应确定点位于立体的哪个平面上,并分析该平面的投影特性,然后再根据点的投影规律求得。例4-1如图4-2(C)所示,棱柱外表上点M的正面投影m,求作它的其他两面投影m、m。因为m可见,所以点M必在面ABCD上。此棱面是铅垂面,其水平投影积聚成一条直线,故点M的水平投影m必在此直线上,再根据m、nV可求出m。由于ABCD的侧面投影为可见,故m也为可见。注意:点与积聚成直线的平面重影时,不加括号。4 .斜截六棱柱的三视图例4-2如图4-4所示,画出正垂面斜切六棱柱的三视图(a)(b)图4-4截切六棱柱三视图分析:六棱柱被正垂面斜切

6、,截交线是六边形,其六个顶点是六条侧棱与截平面的交点。六边形的正面投影与截平面的正面投影重合;水平投影那么重合于棱柱的俯视图上。由六边形各顶点的水平投影及正面投影求得其侧面投影,依次连接各点的侧面投影即得截交线的侧面投影。二、三棱锥三视图及截切圆锥体交线的画法1 .三棱锥的三视图分析棱柱的底面为多边形,各侧面为假设干个具有公共顶点的三角形。从棱柱顶点到底面的距离叫做棱锥的高。当棱的底面为正多边形,各侧面是全等的等腰三角形时,称为正棱锥。如图4一5(a)所示为一正三棱锥,它的外表由一个底面(正三边形)和三个侧棱面(等腰三角形)围成,设将其放置成底面与水平投影面平行,并有一个棱面垂直于侧投影面。(

7、a)(b)立体图(C)投影图图4-5三棱柱投影及外表上的点的三视图(D俯视图三棱锥的底面4ABC是水平面,其水平投影反映实形。由于是正三棱锥,所以锥顶S的水平投影S位于底面三角形的中心上。三条侧棱线把4abc分成三个等腰三角形,分别是棱锥aSAC、SBCASAB三个棱面的投影,水平投影是类似形,都不反映实形。(2)主视图棱锥的底面的正面投影积聚成水平方向的直线Zc,其水平投影反映实形。由于棱锥的三个棱面ASAB、SBCaSAC都是侧垂面,因此正面投影是类似形,都不反映实形。(3)左视图棱锥的底面的侧面投影仍积聚成水平方向的直线c,棱面SAC的侧面投影积聚成直线sa(c)。另两个棱面aSAB、A

8、SBC对称,其侧面投影是重合的,但不反映实形。棱线SB的投影反映实长。注意:正三棱锥的左视图不是一个等腰三角形正棱锥的投影特征:当棱锥的底面平行某一个投影面时,那么棱锥在该投影面上投影的外轮廓为与其底面全等的正多边形,而另外两个投影那么由假设干个相邻的三角形线框所组成。2 .三棱锥的三视图作图步骤(a)画俯视图(b)根据六棱柱高,按投影(C)根据主、俯视图,按投影关系画出关系画出主视图左视图图4-6三棱锥三视图的作图步骤3 .棱锥外表上点的投影方法:1)利用点所在的面的积聚性法。2)辅助线法。首先确定点位于棱锥的哪个平面上,再分析该平面的投影特性。假设该平面为特殊位置平面,可利用投影的积聚性直

9、接求得点的投影;假设该平面为一般位置平面,可通过辅助线法求得。例4-3如图4-5(C)所示,正三棱锥外表上点M的正面投影m和点N的水平面投影n,求作M、N两点的其余投影。因为m可见,因此点M必定在aSAB上。SAB是一般位置平面,采用辅助线法,过点M及锥顶点S作一条直线SK,与底边AB交于点K。图4一5中即过亦作sk,再作出其水平投影sk。由于点M属于直线SK,根据点在直线上的附属性质可知m必在Sk上,求出水平投影m,再根据m、m,可求出m。因为点N不可见,故点N必定在棱面4SAC上。棱面ASAC为侧垂面,它的侧面投影积聚为直线段sa(c,z),因此n必在sa(c)上,由n、n即可求出n。4

10、.斜截四棱台的三视图例4-4如图4-7(a)所示,求作正垂面P斜切正四棱台的截交线。(a)(b)图4-7截切四棱台三视图分析:截平面与棱锥的四条棱线相交,可判定截交线是四边形,其四个顶点分别是四条棱线与截平面的交点。因此,只要求出截交线的四个顶点在各投影面上的投影,然后依次连接顶点的同名投影,即得截交线得投影。当用两个以上平面截切平面立体时,在立体上会出现切口、凹槽或穿孔等。作图时,只要作出各个截平面与平面立体的截交线,并画出各截平面之间得交线,就可作出这些平面立体的投影。例4-5如图4-8(a)所示,求作切槽四棱台的截交线。(a)(b)(c)图4-8切槽四棱台的视图画法分析:四棱台上部中间的

11、通槽,是被两个左右对称的侧平面和一个水平面切割而成。两侧平面在V和H面上的投影都具有积聚性;一水平面在V面和W面上具有积聚性。这样,该槽在V面上的投影具有积聚性,其侧面投影不可见,水平投影可见。在正面投影积聚为三条直线,为通槽的形状特征。因此,先画槽的正面投影,根据求出。和b,过b作ef、df的平行线,并相应画出其后半局部的对称局部,它们分别与通槽两侧面具有积聚性的水平投影相交,画出俯视图;再根据点和直线的投影规律完成左视图。知识问答:1、根本体有哪几类?常见的根本体有哪些?2、正三棱锥和正六棱柱各有什么特点?知识扩展:1、截交线的概念平面与立体外表相交,可以认为是立体被平面截切,此平面通常称

12、为截平面,截平面与立体外表的交线称为截交线。图4-9为平面与立体外表相交例如I。2、截交线的性质(1)截交线一定是一个封闭的平面图形。(2)截交线既在截平面上,又在立体外表上,截交线是截平面和立体外表的共有线。截交线上的点都是截平面与立体外表上的共有点。因为截交线是截平面与立体外表的共有线,所以求作截交线的实质,就是求出截平面与立体外表的共有点。3.平面与平面立体相交平面立体的外表是平面图形,因此平面与平面立体的截交线为封闭的平面多边形。多边形的各个顶点是截平面与立体的棱线或底边的交点,多边形的各条边是截平面与平面立体外表的交线。任务二回转体由一条母线(直线或曲线)围绕轴线回转而形成的外表,称

13、为回转面;由回转面或回转面与平面所围成的立体,称为回转体。常见的回转体有圆柱、圆锥、圆球、圆环等。一、圆柱体三视图1 .圆柱的三视图分析(a)(b)立体图(C投影图图4T0圆柱投影及外表上的点的三视图(1)俯视图是一个矩形线框,矩形线框左、右两边是圆柱顶面和底面的具有积聚性的投影。矩形上、下两边是圆柱面最左边与最右边两条素线的投影。(2)主视图亦是一个矩形线框,矩形线框的左、右两边亦分别是圆柱顶面和底面的具有积聚性的投影。矩形上、下两边是圆柱面最上边与最下边两条素线AAl和BBl的投影,这两条素线称为轮廊索线。它即是圆柱前半局部与后半局部的分界线,也是圆柱可见局部与不可见局部的分界线。它们的水

14、平投影积聚成点,侧面投影与圆柱的轴线重合,因圆柱外表是光滑的曲面,所以在画图时不应画出轮廓素线在其它投影面上的投影。(3)左视图是一圆线框。圆柱顶面和底面的投影重合,反映实形。圆周又是圆柱面具有积聚性的投影,在圆柱上任何点的投影都重合在这一圆的圆周上。圆柱的投影特征:当圆柱的轴线垂直某一个投影面时,必有一个投影为圆形,另外两个投影为全等的矩形。2 .圆柱的三视图作图步骤(a)画左视图(b)根据圆柱直径及圆柱的高,按投影(C)根据主、左视图,按投影关系画出关系画出主视图俯视图3 .圆柱外表上点的投影方法:利用点所在的面的积聚性法。(因为圆柱的圆柱面和两底面均至少有一个投影具有积聚性J举例:如图4

15、10(b)所示,圆柱面上点M的正面投影11求作点M的其余两个投影。因为圆柱面的投影具有积聚性,圆柱面上点的侧面投影一定重影在圆周上。又因为m,可见,所以点M必在前半圆柱面的上边,由nV求得m,再由nV和m”求得m。4 .斜切圆柱体的三视图例4-6如图4T2所示,求圆柱被正垂面截切后的截交线。分析:截平面与圆柱的轴线倾斜,故截交线为椭圆。此椭圆的正面投影积聚为一直线。由于圆柱面的水平投影积聚为圆,而椭圆位于圆柱面上,故椭圆的水平投影与圆柱面水平投影重合。椭圆的侧面投影是它的类似形,仍为椭圆。可根据投影规律由正面投影和水平投影求出侧面投影。(a)六体图(b)(d)(c)图4一12圆柱的截交线表4T截切圆柱体交线的画法投影图I点l1 二十二 口lJjlB说明截平面平行于轴线,那么截交线是平行于轴线的两条直线截平面垂直于轴线,那么截交线为圆截平面倾斜于轴线,那么截交线为椭圆。其大小与截平面的倾斜度有关。I、II、III、IV、是特殊位置的点,A为一般位置的二、圆锥体的三视图及截切圆锥体交线的画法1 .圆锥的三视图分析(a)(b)立体图(C)
