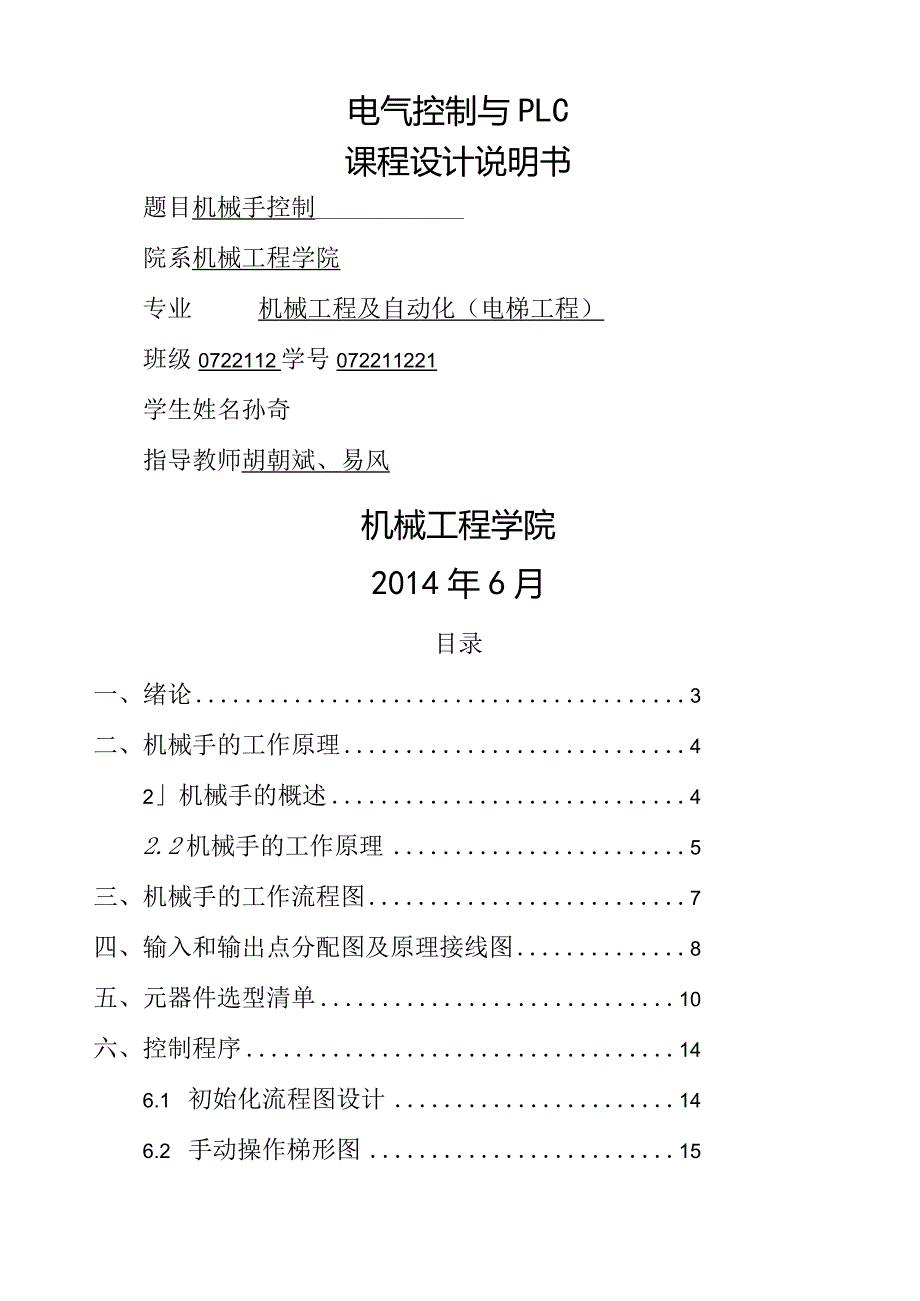

机械手说明书.docx_第1页
第1页 / 共8页

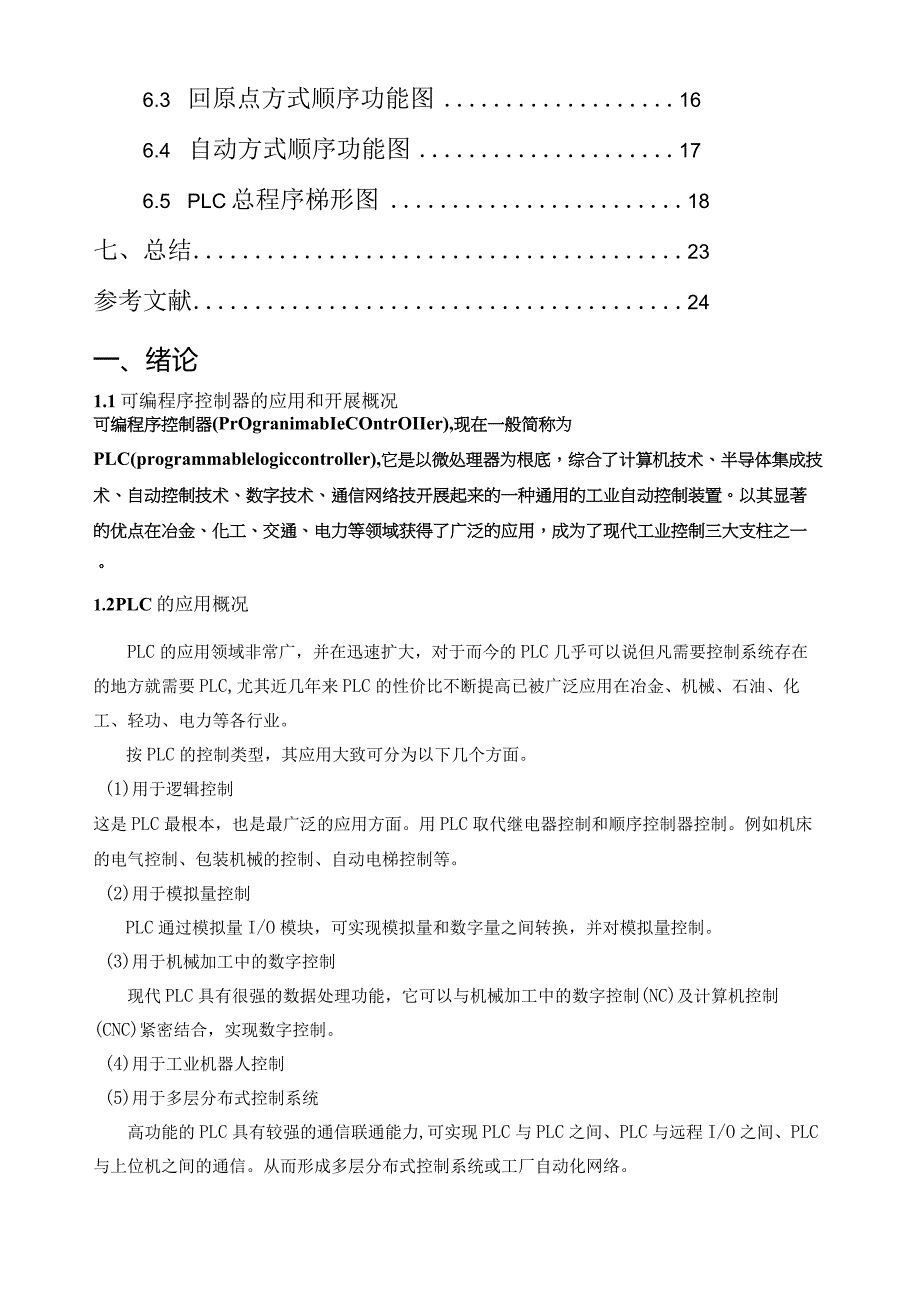

机械手说明书.docx_第2页
第2页 / 共8页

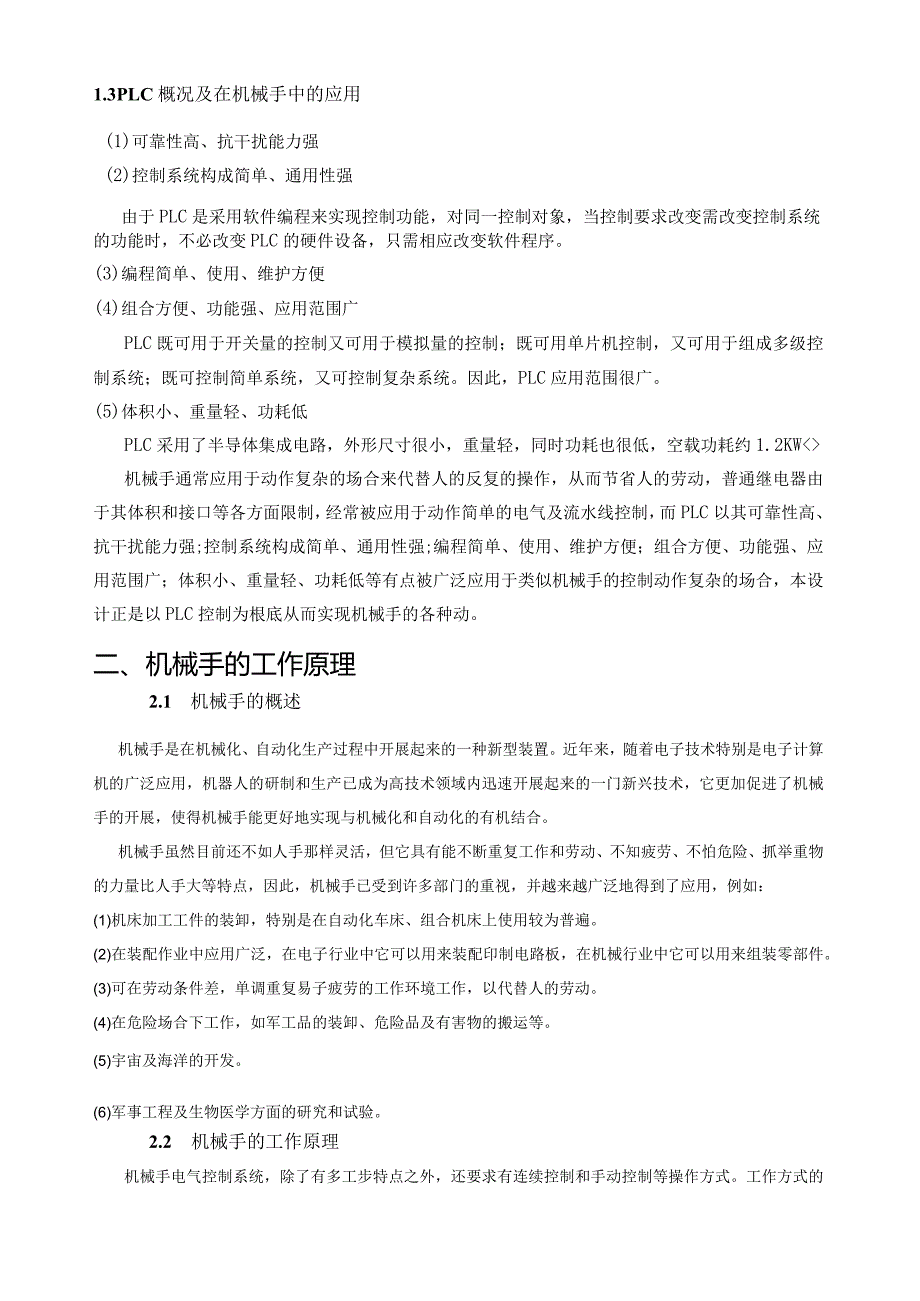

机械手说明书.docx_第3页
第3页 / 共8页
机械手说明书.docx_第4页
第4页 / 共8页
机械手说明书.docx_第5页
第5页 / 共8页
机械手说明书.docx_第6页
第6页 / 共8页
机械手说明书.docx_第7页
第7页 / 共8页
机械手说明书.docx_第8页
第8页 / 共8页
亲,该文档总共8页,全部预览完了,如果喜欢就下载吧!
资源描述

《机械手说明书.docx》由会员分享,可在线阅读,更多相关《机械手说明书.docx(8页珍藏版)》请在第壹文秘上搜索。

1、电气控制与PLC课程设计说明书题目机械手控制院系机械工程学院专业机械工程及自动化(电梯工程)班级0722112学号072211221学生姓名孙奇指导教师胡朝斌、易风机械工程学院2014年6月目录一、绪论3二、机械手的工作原理42机械手的概述42.2机械手的工作原理5三、机械手的工作流程图7四、输入和输出点分配图及原理接线图8五、元器件选型清单10六、控制程序146.1 初始化流程图设计146.2 手动操作梯形图156.3 回原点方式顺序功能图166.4 自动方式顺序功能图176.5 PLC总程序梯形图18七、总结23参考文献24一、绪论1.1可编程序控制器的应用和开展概况可编程序控制器(PrO

2、granimabIeCOntrOIIer),现在一般简称为PLC(programmablelogiccontroller),它是以微处理器为根底,综合了计算机技术、半导体集成技术、自动控制技术、数字技术、通信网络技开展起来的一种通用的工业自动控制装置。以其显著的优点在冶金、化工、交通、电力等领域获得了广泛的应用,成为了现代工业控制三大支柱之一。1.2PLC的应用概况PLC的应用领域非常广,并在迅速扩大,对于而今的PLC几乎可以说但凡需要控制系统存在的地方就需要PLC,尤其近几年来PLC的性价比不断提高已被广泛应用在冶金、机械、石油、化工、轻功、电力等各行业。按PLC的控制类型,其应用大致可分为

3、以下几个方面。(1)用于逻辑控制这是PLC最根本,也是最广泛的应用方面。用PLC取代继电器控制和顺序控制器控制。例如机床的电气控制、包装机械的控制、自动电梯控制等。(2)用于模拟量控制PLC通过模拟量I/O模块,可实现模拟量和数字量之间转换,并对模拟量控制。(3)用于机械加工中的数字控制现代PLC具有很强的数据处理功能,它可以与机械加工中的数字控制(NC)及计算机控制(CNC)紧密结合,实现数字控制。(4)用于工业机器人控制(5)用于多层分布式控制系统高功能的PLC具有较强的通信联通能力,可实现PLC与PLC之间、PLC与远程I/O之间、PLC与上位机之间的通信。从而形成多层分布式控制系统或工

4、厂自动化网络。1.3PLC概况及在机械手中的应用(1)可靠性高、抗干扰能力强(2)控制系统构成简单、通用性强由于PLC是采用软件编程来实现控制功能,对同一控制对象,当控制要求改变需改变控制系统的功能时,不必改变PLC的硬件设备,只需相应改变软件程序。(3)编程简单、使用、维护方便(4)组合方便、功能强、应用范围广PLC既可用于开关量的控制又可用于模拟量的控制;既可用单片机控制,又可用于组成多级控制系统;既可控制简单系统,又可控制复杂系统。因此,PLC应用范围很广。(5)体积小、重量轻、功耗低PLC采用了半导体集成电路,外形尺寸很小,重量轻,同时功耗也很低,空载功耗约1.2KW机械手通常应用于动

5、作复杂的场合来代替人的反复的操作,从而节省人的劳动,普通继电器由于其体积和接口等各方面限制,经常被应用于动作简单的电气及流水线控制,而PLC以其可靠性高、抗干扰能力强;控制系统构成简单、通用性强;编程简单、使用、维护方便;组合方便、功能强、应用范围广;体积小、重量轻、功耗低等有点被广泛应用于类似机械手的控制动作复杂的场合,本设计正是以PLC控制为根底从而实现机械手的各种动。二、机械手的工作原理2.1 机械手的概述机械手是在机械化、自动化生产过程中开展起来的一种新型装置。近年来,随着电子技术特别是电子计算机的广泛应用,机器人的研制和生产已成为高技术领域内迅速开展起来的一门新兴技术,它更加促进了机

6、械手的开展,使得机械手能更好地实现与机械化和自动化的有机结合。机械手虽然目前还不如人手那样灵活,但它具有能不断重复工作和劳动、不知疲劳、不怕危险、抓举重物的力量比人手大等特点,因此,机械手已受到许多部门的重视,并越来越广泛地得到了应用,例如:(1)机床加工工件的装卸,特别是在自动化车床、组合机床上使用较为普遍。(2)在装配作业中应用广泛,在电子行业中它可以用来装配印制电路板,在机械行业中它可以用来组装零部件。(3)可在劳动条件差,单调重复易子疲劳的工作环境工作,以代替人的劳动。(4)在危险场合下工作,如军工品的装卸、危险品及有害物的搬运等。(5)宇宙及海洋的开发。(6)军事工程及生物医学方面的

7、研究和试验。2.2 机械手的工作原理机械手电气控制系统,除了有多工步特点之外,还要求有连续控制和手动控制等操作方式。工作方式的选择可以很方便地在操作面板上表示出来。当旋钮打向回原点时,系统自动地回到左上角位置待命。当旋钮打向自动时,系统自动完成各工步操作,且循环动作。当旋钮打向手动时,每一工步都要按下该工步按钮才能实现。图1机械手传送示意及操作面板控制器如图1所示机械手能实现手动、回复位、单步、单周期和连续等五种工作方式。手开工作方式时,用各按钮的点动实现相应的动作;回复位工作方式时,按下“回复位”按钮,那么机械手自动返回原位;单步工作方式时,每按一次起动按钮机械手向前执行一步;选择单周期工作

8、方式时,每按一次起动按钮,机械手只运行一个周期就停下;连续工作方式时,机械手向前执行一步:只要按下起动按钮,机械手就会连续循环动作,直到按下停止按钮,机械手才会最后运行到原位并停下:而在传送工件的过程中,机械手必须升到最高位置才能左右移动,以防止机械手在较低位置运行时碰到其它工件。启动X26原点左限X4左移Y4上限X2右移Y3右限X3下降YO上升Y2下限Xl夹紧YI=ON放松YI=OFF图2机械手传送示意及操作动作示意图图3机械手传送示意及操作动作执行图如图2,3、其功能是将工件从A移送到B处。气动机械手的升降和左右移动分别使用了双线圈的电磁阀,在某方向的驱动线圈失电时能保持在原位,必须驱动反

9、方向的线圈才能反向运动。上升、下降对应的电磁阀线圈分别是YV2、YVl,右行、左行对应的电磁阀线圈分别是YV3、YV4o机械手的夹钳使用单线圈电磁阀YV5,线圈通电时夹紧工件,断电时松开工件。通过设置限位开关SQ1、SQ2、SQ3、SQ4分别对机械手的下降、上升、右行、左行进行限位,而夹钳不带限位开关,它是通过延时1.7s来表示夹紧、松开动作的完成的。三、机械手的工作流程图四、输入和输出点分配图及原理接线图输出输入输入继电器电路元件作用输出继电器电路元件作用XOFR过载保护YOKMl下降XlSQl下限位YlKM2夹紧松开X2SQ2上限位Y2KM3上升X3SQ3右移限位Y3KM4右移X4SQ4左

10、移限位Y4KM5左移X5SBl上升X6SB2左移X7SB3放松XlOSB4下降XllSB5右移X12SB6夹紧X20手动X21回原点X22SA单步运行X23单周期运行X24自动运行X25SB7回原点起动X26SB8自动起动X27SB9停止表1机械手传送系统输入和输H图4机械手控制的输入/输出;点分配表接线图五、元器件选型及清单气爪选平行型:因为物体重1kg,所以由表3.1得气爪内径40mm,夹爪为标准型,所以气爪型号为:HFZ40(亚德客)(2)气缸1(上下移动)选择I内便作a方式受里面(mm*)OJ空航力(MPa0.20.30.40.50.6456.55.7113.1702262833393

11、96O31.43.16.39.412.615.718822.015711573144716287869431100IOO1005-012013024025036037041684021402804,206IGO8201.1241.328153016302603905120615081810211120106?836?8126.7188575133142377043984712471942141418852356282732982512981798219642945392.74909589068727556756151.12267302237784534528932161608516093217

12、4826643480439651IlMO1206412062413301.94826603272388445用双轴气缸使气缸具有较好的抗方曲及抗扭转性能,可承受较大的欲动负载和侧向负载气爪与工件总重不超过2kg由表3.2得内径32mm行程选200mm因为需安装电磁传感器所以选用带磁石的所以选择型号为TN-32*200-S(亚德客)的气缸作为气缸1。(3)气缸2(左右移动)选择因为左右距离500mm,所以只能选择单轴的。由于行程为500mm,考虑刚度要求内径选较大的,由表3.3得选内径63mm的气缸。因为需安装电磁传感器,所以选用带磁石的。密封材料选NBR,固定形式为LB所以气缸1的型号为:SC

13、-63*500-S-LB(亚德客)元器件清单元件型号三菱PLCFX2-48MR气缸1(上下移动)TN-32*200-S(亚德客)气缸2(左右移动)Sc-50*500-S-H-LB(亚德客)气爪HFZ-40(亚德客)电磁阀3V32O1OAI(亚德客)组合开关HZ10-25/3交流接触器CJ10-20,线圈电压380V热继电器JR16-20/3,整定电流8.8A熔断器RI6-15/4A三联按钮LA4-3H接线端子排JX2-1015,500V(10A,15节)传感器开关类型安装位置输入代码电磁开关气缸1X16电磁开关气缸1X17电磁开关气缸2X20电磁开关气缸2X21接近开关传输带1X22接近开关传输带2X23接近开关气爪X24六、控制程序6.1 初始化流程图设计机械手处于原位时把M8044置ON,以便给自动程序初始步向下一步转换提供必要条件,在梯形图中要用M8000运行监视特殊辅助继电器作为1ST的执行条件。IST的源文件取X20,就意味着X20-X27共8个输入继电器具有了PLC外部接线的功能,因此IST指令中指定的自动操作用到的最低元件号为S20,根据一个周期8步,又指定了自动操作用到的最高元件号为S27,初始化流程图如下图6.2 手动
