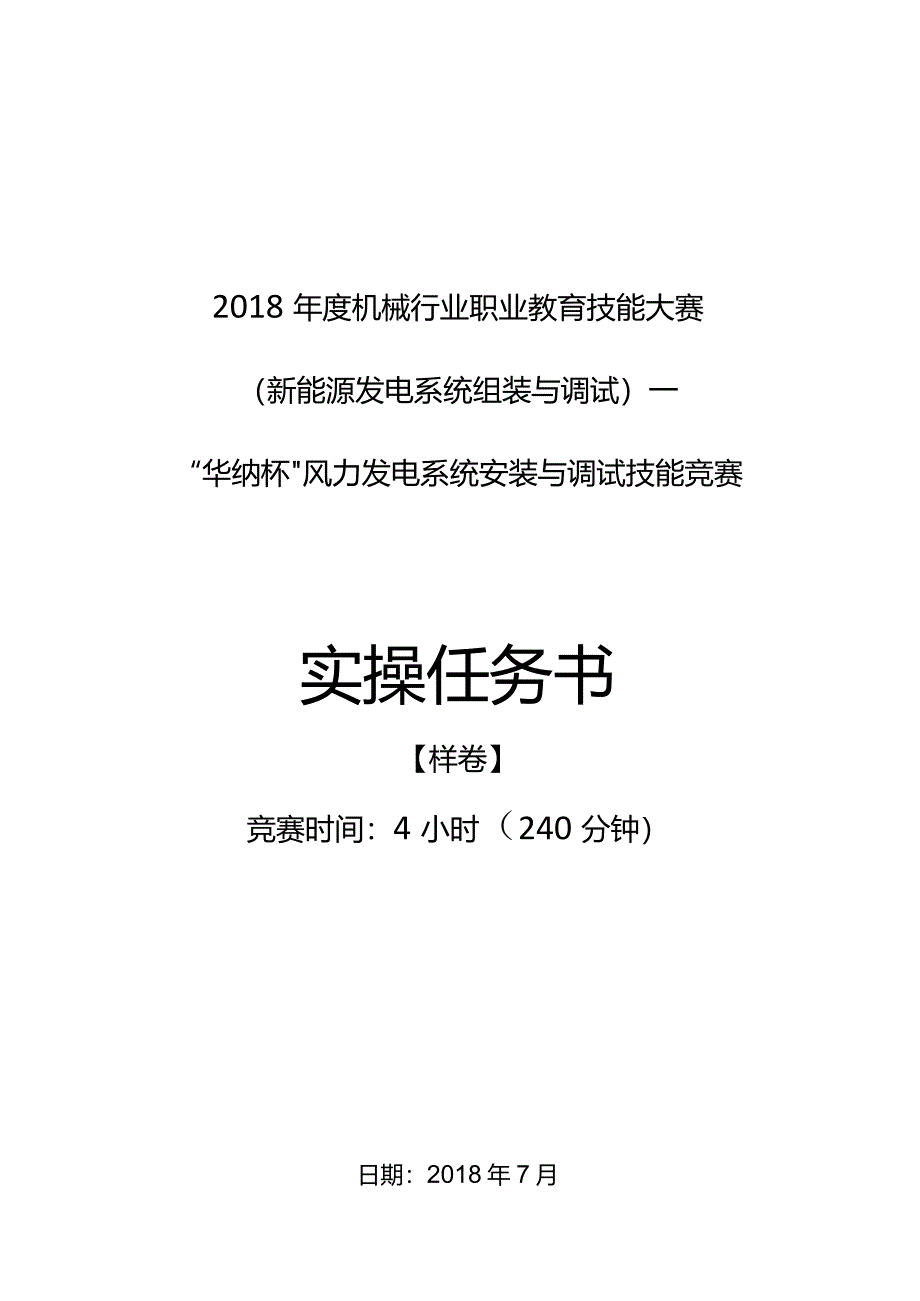

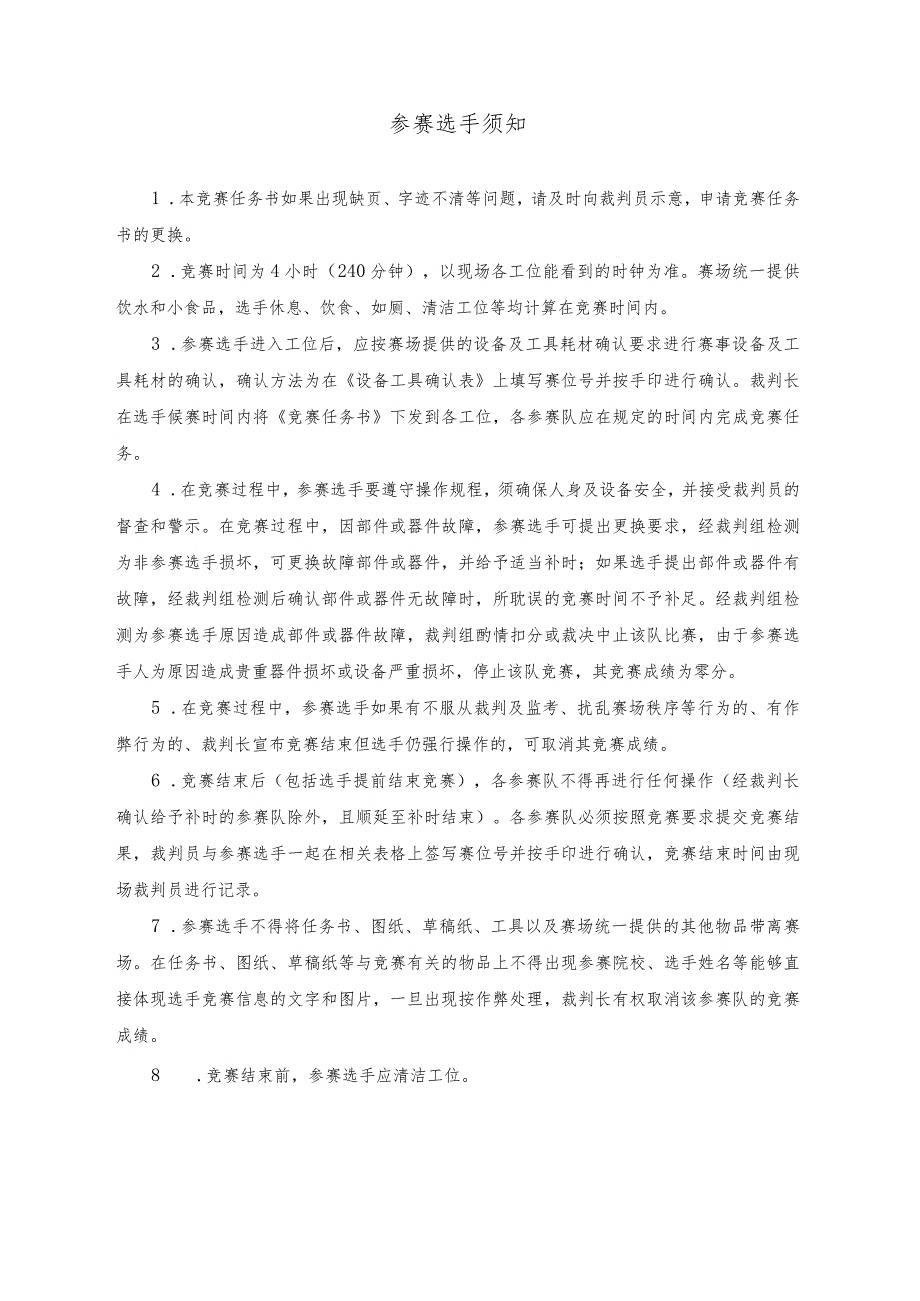

1、2018年度机械行业职业教育技能大赛（新能源发电系统组装与调试）一“华纳杯风力发电系统安装与调试技能竞赛实操任务书【样卷】竞赛时间：4小时（240分钟）日期：2018年7月参赛选手须知1 .本竞赛任务书如果出现缺页、字迹不清等问题，请及时向裁判员示意，申请竞赛任务书的更换。2 .竞赛时间为4小时（240分钟），以现场各工位能看到的时钟为准。赛场统一提供饮水和小食品，选手休息、饮食、如厕、清洁工位等均计算在竞赛时间内。3 .参赛选手进入工位后，应按赛场提供的设备及工具耗材确认要求进行赛事设备及工具耗材的确认，确认方法为在设备工具确认表上填写赛位号并按手印进行确认。裁判长在选手候赛时间内将竞赛任务
2、书下发到各工位，各参赛队应在规定的时间内完成竞赛任务。4 .在竞赛过程中，参赛选手要遵守操作规程，须确保人身及设备安全，并接受裁判员的督查和警示。在竞赛过程中，因部件或器件故障，参赛选手可提出更换要求，经裁判组检测为非参赛选手损坏，可更换故障部件或器件，并给予适当补时；如果选手提出部件或器件有故障，经裁判组检测后确认部件或器件无故障时，所耽误的竞赛时间不予补足。经裁判组检测为参赛选手原因造成部件或器件故障，裁判组酌情扣分或裁决中止该队比赛，由于参赛选手人为原因造成贵重器件损坏或设备严重损坏，停止该队竞赛，其竞赛成绩为零分。5 .在竞赛过程中，参赛选手如果有不服从裁判及监考、扰乱赛场秩序等行为的
3、、有作弊行为的、裁判长宣布竞赛结束但选手仍强行操作的，可取消其竞赛成绩。6 .竞赛结束后（包括选手提前结束竞赛），各参赛队不得再进行任何操作（经裁判长确认给予补时的参赛队除外，且顺延至补时结束）。各参赛队必须按照竞赛要求提交竞赛结果，裁判员与参赛选手一起在相关表格上签写赛位号并按手印进行确认，竞赛结束时间由现场裁判员进行记录。7 .参赛选手不得将任务书、图纸、草稿纸、工具以及赛场统一提供的其他物品带离赛场。在任务书、图纸、草稿纸等与竞赛有关的物品上不得出现参赛院校、选手姓名等能够直接体现选手竞赛信息的文字和图片，一旦出现按作弊处理，裁判长有权取消该参赛队的竞赛成绩。8 .竞赛结束前，参赛选手应

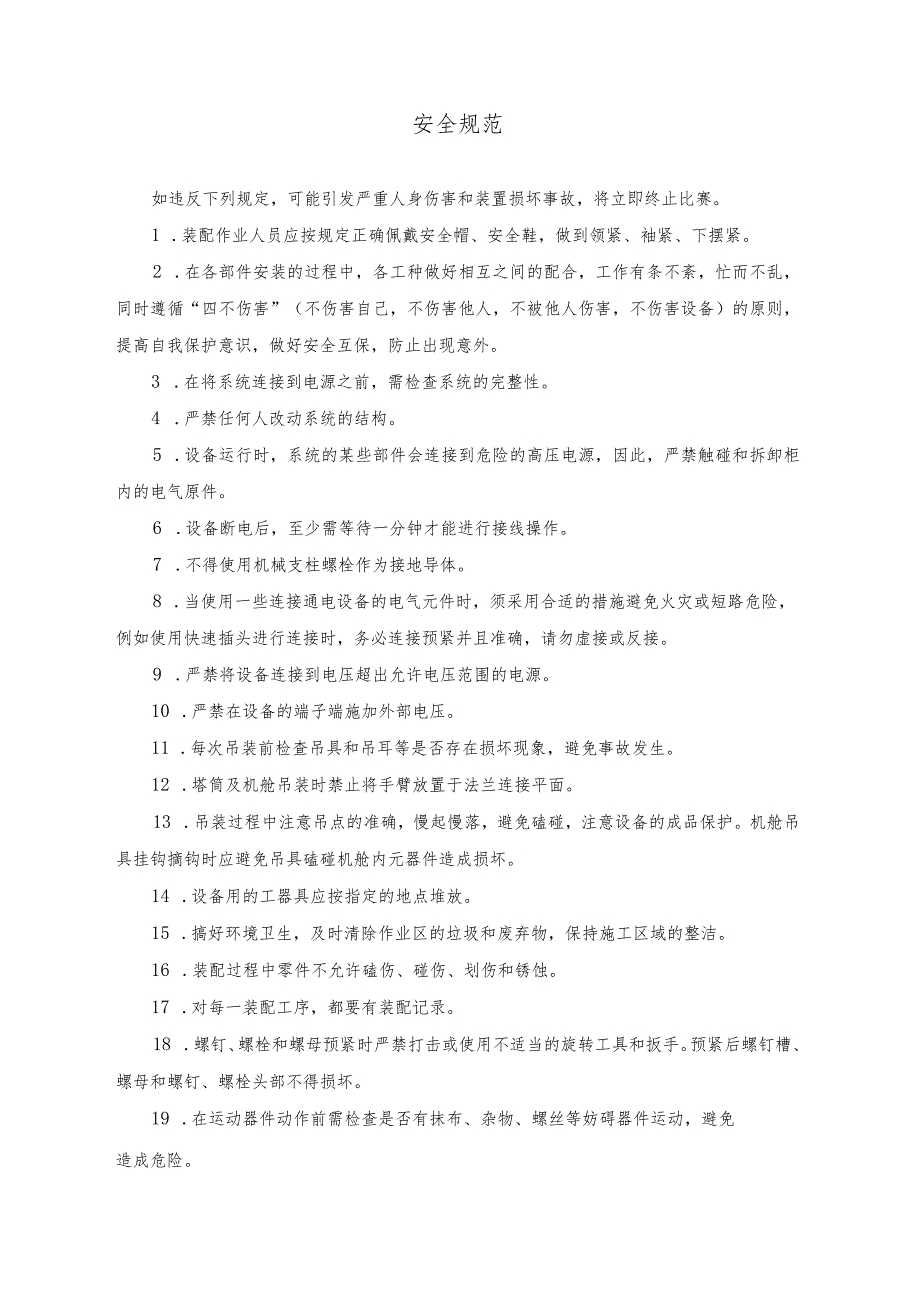

4、清洁工位。安全规范如违反下列规定，可能引发严重人身伤害和装置损坏事故，将立即终止比赛。1 .装配作业人员应按规定正确佩戴安全帽、安全鞋，做到领紧、袖紧、下摆紧。2 .在各部件安装的过程中，各工种做好相互之间的配合，工作有条不紊，忙而不乱，同时遵循“四不伤害”（不伤害自己，不伤害他人，不被他人伤害，不伤害设备）的原则，提高自我保护意识，做好安全互保，防止出现意外。3 .在将系统连接到电源之前，需检查系统的完整性。4 .严禁任何人改动系统的结构。5 .设备运行时，系统的某些部件会连接到危险的高压电源，因此，严禁触碰和拆卸柜内的电气原件。6 .设备断电后，至少需等待一分钟才能进行接线操作。7 .不得
5、使用机械支柱螺栓作为接地导体。8 .当使用一些连接通电设备的电气元件时，须采用合适的措施避免火灾或短路危险，例如使用快速插头进行连接时，务必连接预紧并且准确，请勿虚接或反接。9 .严禁将设备连接到电压超出允许电压范围的电源。10 .严禁在设备的端子端施加外部电压。11 .每次吊装前检查吊具和吊耳等是否存在损坏现象，避免事故发生。12 .塔筒及机舱吊装时禁止将手臂放置于法兰连接平面。13 .吊装过程中注意吊点的准确，慢起慢落，避免磕碰，注意设备的成品保护。机舱吊具挂钩摘钩时应避免吊具磕碰机舱内元器件造成损坏。14 .设备用的工器具应按指定的地点堆放。15 .搞好环境卫生，及时清除作业区的垃圾和废
6、弃物，保持施工区域的整洁。16 .装配过程中零件不允许磕伤、碰伤、划伤和锈蚀。17 .对每一装配工序，都要有装配记录。18 .螺钉、螺栓和螺母预紧时严禁打击或使用不适当的旋转工具和扳手。预紧后螺钉槽、螺母和螺钉、螺栓头部不得损坏。19 .在运动器件动作前需检查是否有抹布、杂物、螺丝等妨碍器件运动，避免造成危险。吊车使用规范1 .使用前应检查吊钩、导链等是否良好，传动部分及起重链条润滑良好，空转运行正常。2 .手拉葫芦，跑车歪斜于龙门架导轨时，严禁使用。3 .使用前，必须将龙门吊的2个脚轮锁紧。4 .严禁倚靠、推拉、攀爬龙门架。5 .起吊前检查上下吊钩是否挂牢，吊钩两端伸出部分不得超出两端可伸出
7、部分总长的2/3,严禁重物吊在吊钩尖端等错误操作。6 .起重链条应垂直悬挂，不得有错扭，打结的链环。7 .操作者应站在与手链轮同一平面内拽动手链条。8 .在起吊重物时，严禁人员在重物下做任何工作或行走。9 .在起吊过程中，无论重物上升或下降，拽动手链条时，用力应均匀和缓，不要用力过猛，以免手链条跳动或卡环。10 .操作者如发现手拉力大于正常拉力时，应立即停止使用。11 .上升或下降设备的距离不得过高或过低。12 .工件严禁在半空停留过久。电气使用规范1 .设备进行第一阶段接线时，必须关闭全部断路器及拔掉外部插头。2 .用电设备的连接线制作应该有足够的绝缘强度、机械强度和导电能力，不得出现外线破
8、损及断线、断股现象。3 .用电设备应按规定使用提供的线号、快速插排、和插座、并应保证可靠连接、不得代替。4 .用电设备的各种电气元件及接线排两端电缆需要固定牢固，不得出现松动、打火现象，插头不得虚插或者反插。5 .各种手持电工工具应按规范使用，不得故意损坏或暴力使用。6 .触摸屏严禁使用硬物进行触碰、敲击等危险动作。7 .设备不允许直接断电，必须确定所有运动器件以及触摸屏关闭后方可断电。第一部分竞赛设备介绍风力发电系统安装与调试技能竞赛设备，以HN-YFZOl型风力发电机组装配与调试实训装置为载体，包括六部分：风电机组、控制系统、监控系统、小型起吊装置、操作工具和安全用品。设备涵盖风力发电机组
9、的机械部分、电气部分。1 .主要技术参数(1)设备电源：单相三线制AC220V+10%50Hz；(2)最大输出总功率：4kVA;(3)外形尺寸：长5mX宽5mX高3.5m；(4)安全保护措施：具有过压、过载、漏电等保护措施，符合国家相关标准。2 .设备基本组成(1)风电机组风电机组主要由永磁发电机、风机逆变器、风机整流器、变桨电机、变桨驱动器、变桨轴承、轮毂、导流罩、变桨电器柜、偏航轴承、偏航电机、偏航电机控制器、机舱罩、编码器、塔筒、制动器、刹车盘、主轴、辅材及其他装配零件等设备与器件组成。风电机组的机械装配由四部分组成：风轮装配、机舱装配、塔筒装配及发电机系统装配。装配示意图如下所示:风电
10、机组机械部分示意图风电机组的电气操作分为系统接线、程序编写、风机调试三大部分。（2）控制系统和监控系统主要由控制与监控系统柜、主控PLC、编码器检测模块、数字量模块、断路器以3.工具和安全用品序号名称配置器件单位数量1工具内六角扳手、组合工具、螺丝刀、斜口钳、作业灯、万用表、工具箱、游标卡尺、塞尺、压线钳、工具车等套12安全用品安全帽、安全靴套1第二部分实操竞赛任务风力发电系统安装与调试技能竞赛的实操比赛分为两个阶段、四个竞赛模块：风电机组整机厂安装与调试（包括风轮安装与调试、机舱安装与调试两个模块）、风电场整机吊装与调试（包括整机吊装、整机调试与运行两个模块）。要求参赛选手根据任务书要求在竞
11、赛设备上完成指定的实操竞赛任务，并考核参赛选手的职业规范、职业安全意识、团队合作精神。模块一、风轮安装与调试任务1：风轮组装1.竞赛要求（1）完成轮毂与轮毂工装的组装。（2）将变桨轴承与变桨电机安装在轮毂上。（3）将变桨编码器组件与限位开关组件安装在轮毂上。（4）将变桨系统控制柜安装在轮毂上。（5）完成变桨系统的机械调试。（6）将导流罩上、下支架安装在轮毂上。（7）将导流罩安装在导流罩上支架、下支架上。2 .赛场准备（1）工具清单序号名称型号规格单位数量1内六角扳手M2-M10套12外六角扳手M3件23棘轮扳手组合套装M2-M10套14力矩扳手4NM个15塞尺O.02mm-1.OOmm套16抹
12、布200mm200mm件17内六角螺钉M36个278内六角螺钉M38个569内六角螺钉M3XlO个1710内六角螺钉M335个1411内六角螺钉M45个712外六角螺钉M412个413外六角螺钉M416个514外六角螺钉M4X30个2715外六角螺钉M4X35个1016螺母M4个517螺母M3个14（2）风轮装置零部件清单序号名称型号规格单位数量1轮毂标准配件件12风轮工装标准配件件13变桨轴承标准配件件34变桨电机标准配件件35编码器组件标准配件件36限位开关支架标准配件件37限位开关挡块标准配件件38变桨控制柜标准配件件39变桨控制柜支架标准配件件310导流罩上支架标准配件件111导流罩下
13、支架标准配件件312导流罩标准配件件113导流罩上盖标准配件件114刻度盘标准配件件315光纤标准配件件63 .任务要求（1）轮毅安装1）选取轮毂和轮毂工装。2）将轮毂工装平稳地放置在工作台上。3）将轮毂放置在轮毂工装上，将轮毂底面与轮毂工装贴合紧密；对齐安装孔，并用4个M4X16外六角螺栓从轮毂方向穿过螺栓孔，4个螺栓相隔90,在下方安装M4螺母。4）将全部的M4X16螺栓及M4螺母紧固在一起。（2）变桨轴承安装同时安装变桨刻度线1）选取变桨轴承，将轴承上面的油污擦拭干净。2）将变桨轴承放置在轮毂工装面上，对齐安装孔及标记线，用3个M4X30的外六角螺钉在轴承的上侧和下侧左右两边拧入轮毂，同
