《某住宅楼地下室及屋面防水施工方案.docx》由会员分享，可在线阅读，更多相关《某住宅楼地下室及屋面防水施工方案.docx（19页珍藏版）》请在第壹文秘上搜索。

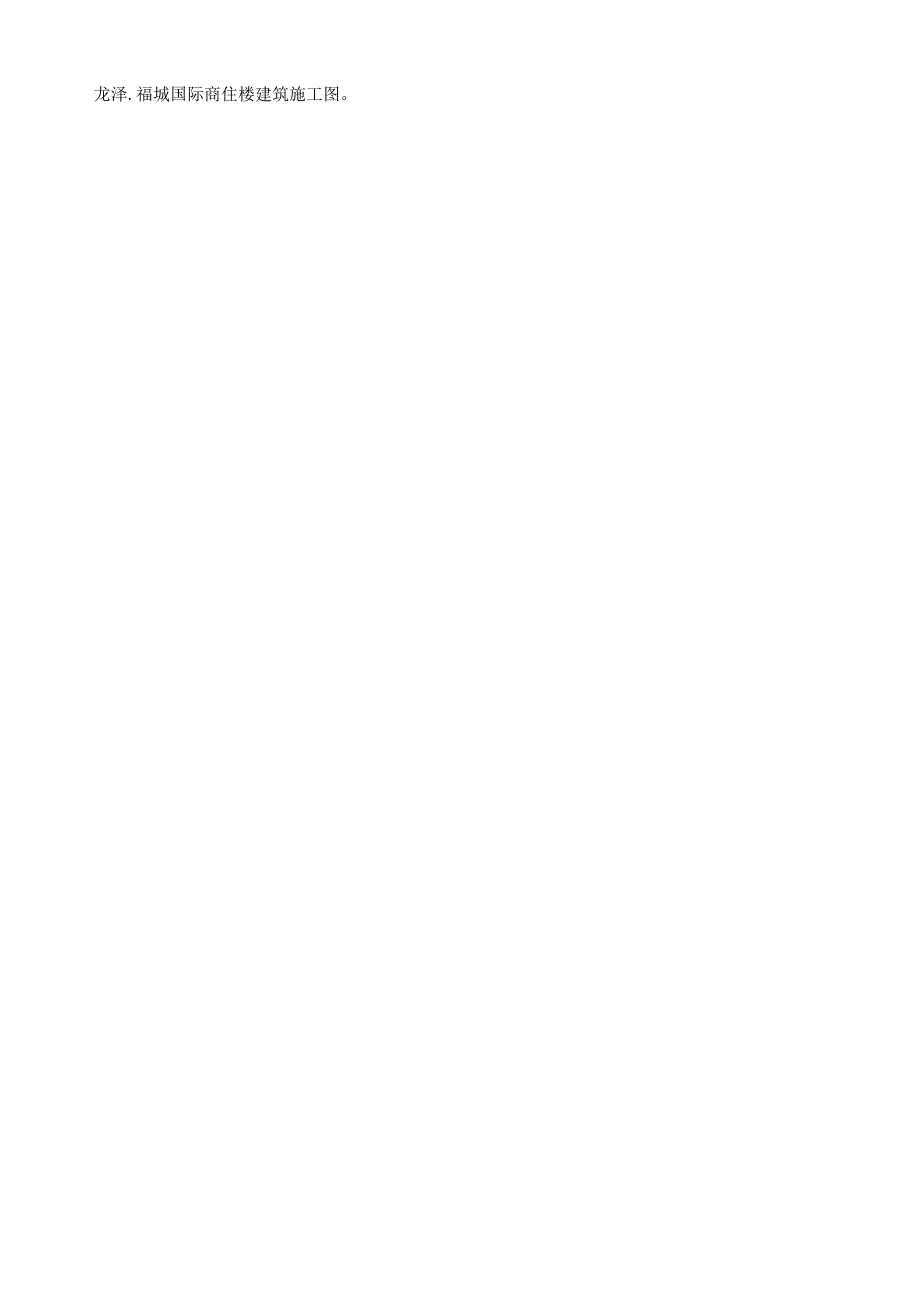

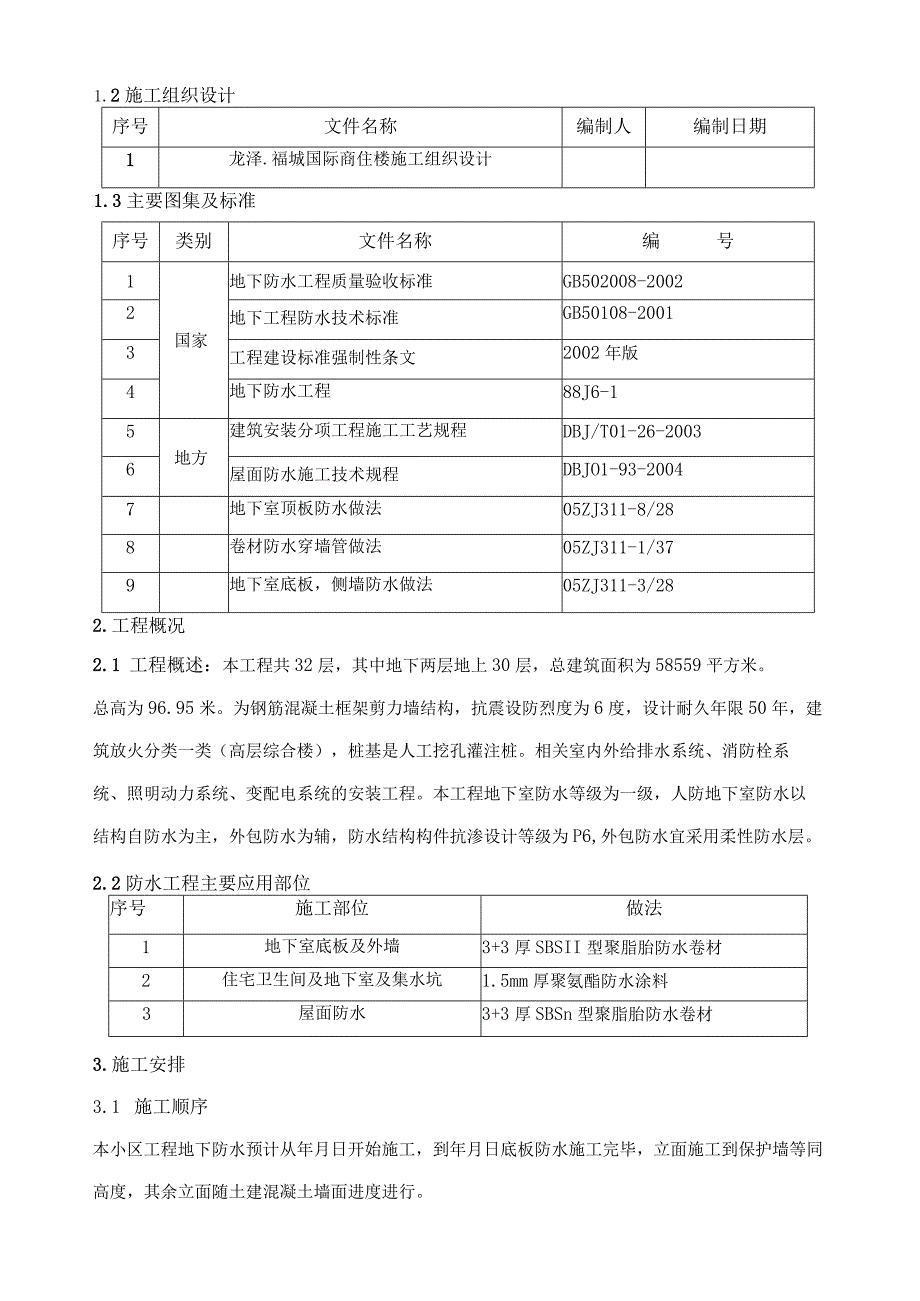

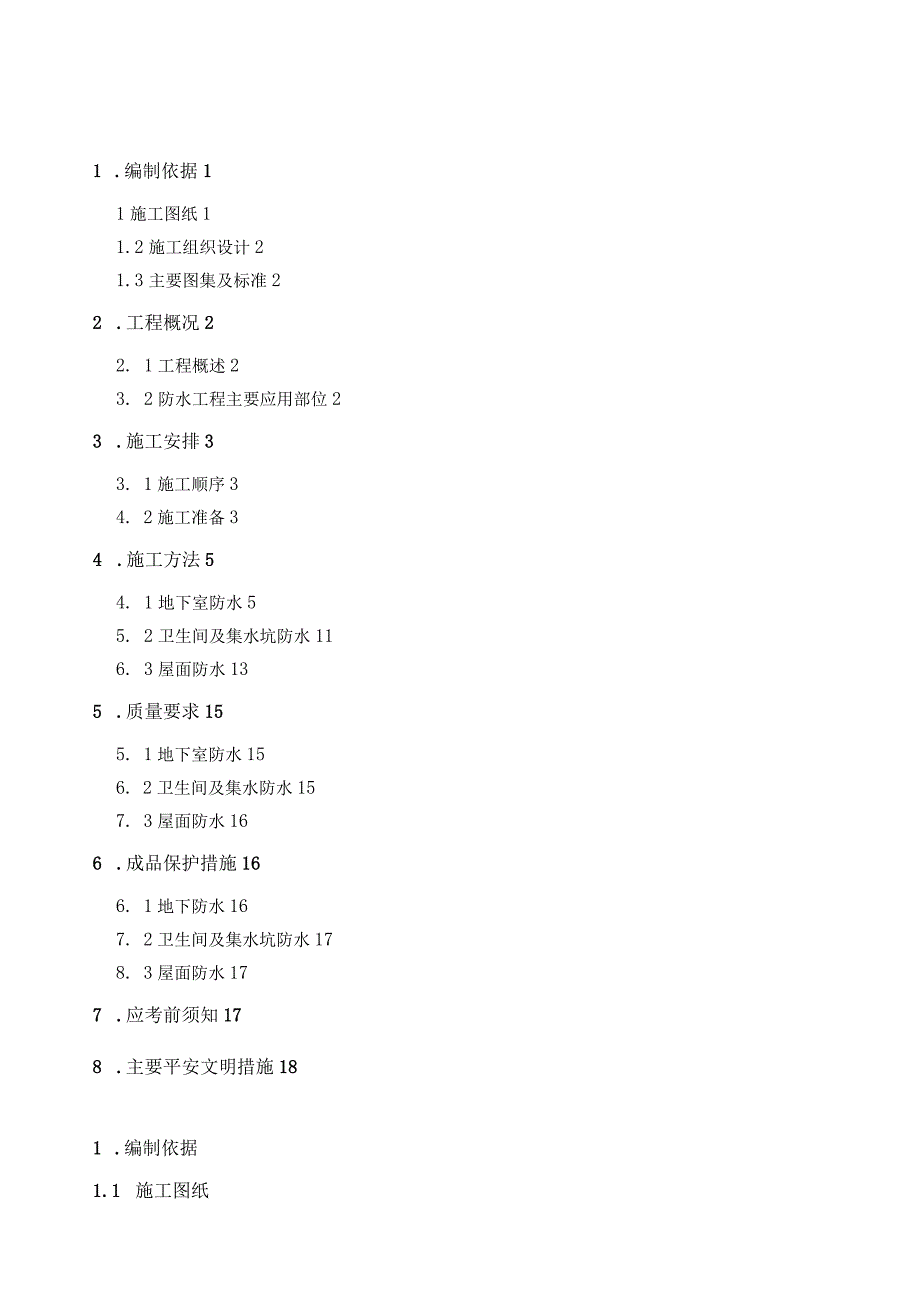

1、1 .编制依据11施工图纸11.2施工组织设计21.3主要图集及标准22 .工程概况22. 1工程概述23. 2防水工程主要应用部位23 .施工安排33. 1施工顺序34. 2施工准备34 .施工方法54. 1地下室防水55. 2卫生间及集水坑防水116. 3屋面防水135 .质量要求155. 1地下室防水156. 2卫生间及集水防水157. 3屋面防水166 .成品保护措施166. 1地下防水167. 2卫生间及集水坑防水178. 3屋面防水177 .应考前须知178 .主要平安文明措施181 .编制依据1.1 施工图纸龙泽.福城国际商住楼建筑施工图。1.2施工组织设计序号文件名称编制人编制
2、日期1龙泽.福城国际商住楼施工组织设计1.3主要图集及标准序号类别文件名称编号1国家地下防水工程质量验收标准GB502008-20022地下工程防水技术标准GB50108-20013工程建设标准强制性条文2002年版4地下防水工程88J6-15地方建筑安装分项工程施工工艺规程DBJ/T01-26-20036屋面防水施工技术规程DBJO1-93-20047地下室顶板防水做法05ZJ311-8/288卷材防水穿墙管做法05ZJ311-1/379地下室底板，侧墙防水做法05ZJ311-3/282.工程概况2.1 工程概述：本工程共32层，其中地下两层地上30层，总建筑面积为58559平方米。总高为9
3、6.95米。为钢筋混凝土框架剪力墙结构，抗震设防烈度为6度，设计耐久年限50年，建筑放火分类一类（高层综合楼），桩基是人工挖孔灌注桩。相关室内外给排水系统、消防栓系统、照明动力系统、变配电系统的安装工程。本工程地下室防水等级为一级，人防地下室防水以结构自防水为主，外包防水为辅，防水结构构件抗渗设计等级为P6,外包防水宜采用柔性防水层。2.2防水工程主要应用部位序号施工部位做法1地下室底板及外墙3+3厚SBSII型聚脂胎防水卷材2住宅卫生间及地下室及集水坑1.5mm厚聚氨酯防水涂料3屋面防水3+3厚SBSn型聚脂胎防水卷材3.施工安排3.1 施工顺序本小区工程地下防水预计从年月日开始施工，到年月
4、日底板防水施工完毕，立面施工到保护墙等同高度，其余立面随土建混凝土墙面进度进行。3.2 施工准备3.3 2.1材料准备本工程使用的材料：3mm厚SBS防水卷材、基层满刷冷底子油、单组份聚氨酯防水涂料。根底底板防水施工面积约为1300011f,地下外墙防水施工面积约为460011f,车库顶板平面防水施工面积约为5000肝，卫生间防水施工面积约为6000疔，屋面防水施工面积为5500m2o防水材料必须取得市建委备案文件和材料检验报告，使用说明书，同时应有防伪标志O防水材料要有质量证明书，内容包括：品种、标号等各项技术指标，并有抽样检验报告（抽样检验应见证取样）。检验的必试工程内容为：拉伸强度、不透
5、水性、耐热度、断裂延伸率、低温柔性等；各种接缝密封，粘结材料，应具有质量证明文件，使用前应按规定抽样复验，要有试验报告。卷材取样方法：同一品种、牌号和规格的卷材，抽验数量为：大于100O卷抽取5卷;5001000卷抽取4卷；100499卷抽取3卷；小于100卷抽取2卷。将试样卷材切除距外层卷头2500mm顺纵向截取600mm的2块全幅卷材送试。防水涂料取样方法：以同一生产厂家以甲组份每5t为一验收批，缺乏5t也按一批计算。乙组份按产品重量配比相应增加。每一验收批按产品的配比分别取样，甲、乙组份样品总重为2Kg。搅拌均匀后的样品，分别装入枯燥的样品容器中，样品容器内应留有5%的空隙，密封并作好标
6、志。将抽检的卷材开卷进行规格和外观质量检验，全部指标到达标准规定时，取为合格。其中如有一项指标达不到要求，应在受检产品中加倍取样复检，全部到达标准规定为合格。复检时有一项指标不合格，那么判定该产品外观质量为不合格。卷材防水技术性能指标序号项目参数及要求1可溶物含量（g11f）21002不透水性压力，Mpa0.33保持时间，min304耐热度，C,h,3051056无滑动、流淌、滴落7拉力，N50mm8008最大拉力时延伸率409低温柔度C-25(-15)无裂纹10撕裂强度Ne35011人工气侯加速老化外观无滑动、流淌、滴落12拉力保持率28013低温柔度C-20(-10)无裂纹防水涂料技术性能
7、指标序号项目参数及要求LH1固体含量，%,2802拉伸强度，Mpa,21.92.453断裂伸长率，%,5504504不透水性0.3Mpa,30min不透水5低温柔性，C-40弯折无裂纹6枯燥时间表干时间，h,127实干时间，h,24材料堆放：材料仓库应搭设防护棚，底部用木方上铺木跳板垫高，保证防水材料枯燥、干净，不受污染，确保施工质量。卷材宜直立堆放，其高度不超过两层，并不得倾斜或横压，短途运输平放不宜超过四层。3.2.2机具准备序号材料名称单位数量备注1火焰加热器个302灭火器个203扫帚把504小平铲把205橡皮刮铲把606容器只107压子把608剪刀把309卷尺把4010弹线盒只1011
8、压滚把5012油刷把5013开刀把303.2.3劳动力准备防水施工由专业施工队施工，队伍进场前须对其资质、业绩等进行评审。施工资质、专业人员上岗证须报监理审批。施工人员必须全部持有效证件上岗，防水施工人员安排1020人。4.施工方法4.1 地下室防水4.Ll工艺流程：采用内防外贴法，热熔法施工。根底底板防水采用外防内贴法，外墙及车库顶板外防水采用外防外贴法。“外防外贴法”：在根底垫层碎上砌筑24Omm厚永久性保护墙至导墙上口，用1：3水泥砂浆找平所有阴角处抹半径20mm的圆弧；临时性保护墙砌筑30OmnI高，用白灰沙浆找平。找平层枯燥后，含水率小于等于9%,方可开始铺贴底板和立面卷材。地面做细
9、石碎保护层，立面做1:3水泥砂浆保护层。地下室外墙砂铺贴应撤除临时保护墙，清理卷材外表，然后进行卷材施工。“外防内贴法”是将永久保护墙全部砌好，抹好找平层，将卷材防水层铺贴在永久保护墙上，采用外防内贴法进行施工，程序如下：在混凝土垫层上砌筑永久保护墙，保护墙砌好后，用1：3水泥砂浆在永久保护墙上做找平层。找平层枯燥前方可铺贴卷材防水层。在所有阴阳角处铺贴卷材附加层，并应仔细粘贴紧密。卷材防水层铺完后，随即进行保护层的施工。立面保护墙内贴卷材防水层采用竹胶板保护，待外墙混凝土浇筑前抽出。热熔法施工的关键技术是烘烤热熔胶，要把握烘烤温度和烘烤时间，温度不够、时间短，热熔胶无法熔融；温度太高，易将卷
10、材烤坏，均会影响卷材防水层的质量，因此关键要施工人员熟练掌握烘烤技术。4.1.3施工准备工作4.1.3.1基层处理：(1)防水基层坚硬无空鼓、无起砂、裂缝、松动、掉灰、凸凹不平等缺陷。(2)防水基层不得有积水、积雪等现象，如有凸凹不平、脚印等缺陷，必须进行处理,合格前方可进行防水层施工。(3)防水基层面要平整，用2米用直尺检查，直尺与基层间隙不应超过5mm空隙。(4)阴阳角、桩立面与平面阴角、立面内角和外角必须做成圆弧。阳角做半径不小于10mm阴角做成半径50mm的圆孤，不空鼓、不起砂。(5)基层必须枯燥，含水率W9乐铺贴防水层前必须严格检查验收基层。现场测定基层含水率的方法：在基层外表铺一块
11、In?卷材或玻璃，34h左右观察下方无水珠即可施工。(6)施工前应将验收合格的基层清理干净，棱角处尘土清扫处理干净。4.1.3.2细部附加增强处理对于阴阳角、管根部位以及变形缝等部位应做增强处理。方法是先按细部形状将卷材剪好，不要加热，在细部比照一下，视尺寸、形状适宜后，再将卷材的底面（有热熔胶的一面），用汽油喷灯烘烤，待底面呈熔融状态，即可立即粘贴，并压实铺牢。（1）阴阳角均匀加铺一层附加层，宽度为50Onmb阴角或阳角两侧各250mm。如下列图：（2）外墙套管处加设宽度不小于300mm的环形卷材附加层。4.1. 3.3弹粉线在已处理好并枯燥的基层外表，按照所选卷材的宽度留出搭接缝尺寸，将铺
12、贴卷材的基准线弹好，以便按此基准线进行卷材铺贴施工。4.L3.4热熔铺贴卷材使用“滚铺法”，先铺粘大面、后粘接搭接缝。4.1.4SBS卷材施工方法4.1.4.1涂刷基层处理剂在已经处理的基层上涂刷基层处理剂，用长柄滚涂基层处理剂于基层的外表，要涂刷均匀，不得露底或漏刷。基层处理剂涂刷完毕后，必须经过8h以上到达枯燥程度方可进行下道施工，以免失火。4.1.4.2熔粘端部卷材将整卷卷材（勿翻开）置于铺贴起始端，对准基层上已弹好的粉线，滚展卷材约Im,由一人站在卷材正面将这Im卷材拉起，另一人站在卷材底面（有热熔胶）手持汽油喷灯，慢旋开关、点燃火焰，调呈蓝色，使火焰对卷材与基面交接处同时加热卷材底面
13、与基层面（如下列图），待卷材底面胶呈熔融状即进行粘铺，再由一人以手持压棍对铺贴的卷材进行排气压实，这样铺到卷材端头剩下约30Cm时，将卷材端头翻放在隔热板上（如下列图），再行烤熔，最后将卷材卷材端部铺牢压实。4.1.4.3大面积卷材粘贴起始端卷材粘牢后，持火焰喷灯的人应站在滚铺前方，对着待铺的整卷卷材，使火焰对准卷材与基层面的夹角，喷灯距卷材及基层面加热处约0.30.5m,条粘对准卷材两边除去搭接边宽度外150Inln宽部位，满粘对准整个卷材底面往复移动烘烤（不得将火焰停留在一处直火烘烤时间过长，否那么易产生胎基外露或胎体与改性沥青材料瞬间别离)，至卷材底面胶层呈黑色光泽并有微泡(不得产生大量
14、气泡)，及时滚推卷材进行粘铺，后随一人进行排气压实施工。4. 1.4.4卷材搭接缝施工卷材搭接缝以及卷材收头的铺粘是影响卷材防水质量的关键工序，不得随大面一次铺贴，需专门做处理。搭接缝和收头部位卷材必须100%烘烤，粘铺时需将熔融沥青从边端挤出，用刮刀将挤出的热熔胶刮平沿边端封严。操作方法如下：(1)为使卷材接缝粘接牢固，先将下层卷材的外表的防粘隔离层熔掉，为防止烘烤到搭接缝以外的卷材，应使用隔热板沿粉线移动，喷灯随隔热板移动。(2)粘贴搭接缝：一手用抹子或刮刀将搭接缝卷材掀起，另一手持喷灯从搭接缝外斜向里喷火烘烤卷材面，随烘烤熔融粘贴，并将熔融的沥青挤出，用抹子或刮刀刮平。搭接缝或收头粘贴后，用喷灯及抹子沿搭接缝边缘再行均匀加热抹压封严，或以密闭材料沿缝封严。4.1.4.5待底板卷材防水验收合格后进行保护层的施工。保护层采用C15豆石碎，用汽车泵或塔吊进行浇筑。外墙防水施工完毕后，在回填土前采用5厚聚乙烯泡沫塑料片材加以保护。4.L4.6卷材搭接要求(1)地下室卷材长边搭接缝长度不应小于100mrn,短边搭接缝长度不应小于100mmo(2)上下两层和相邻两幅
