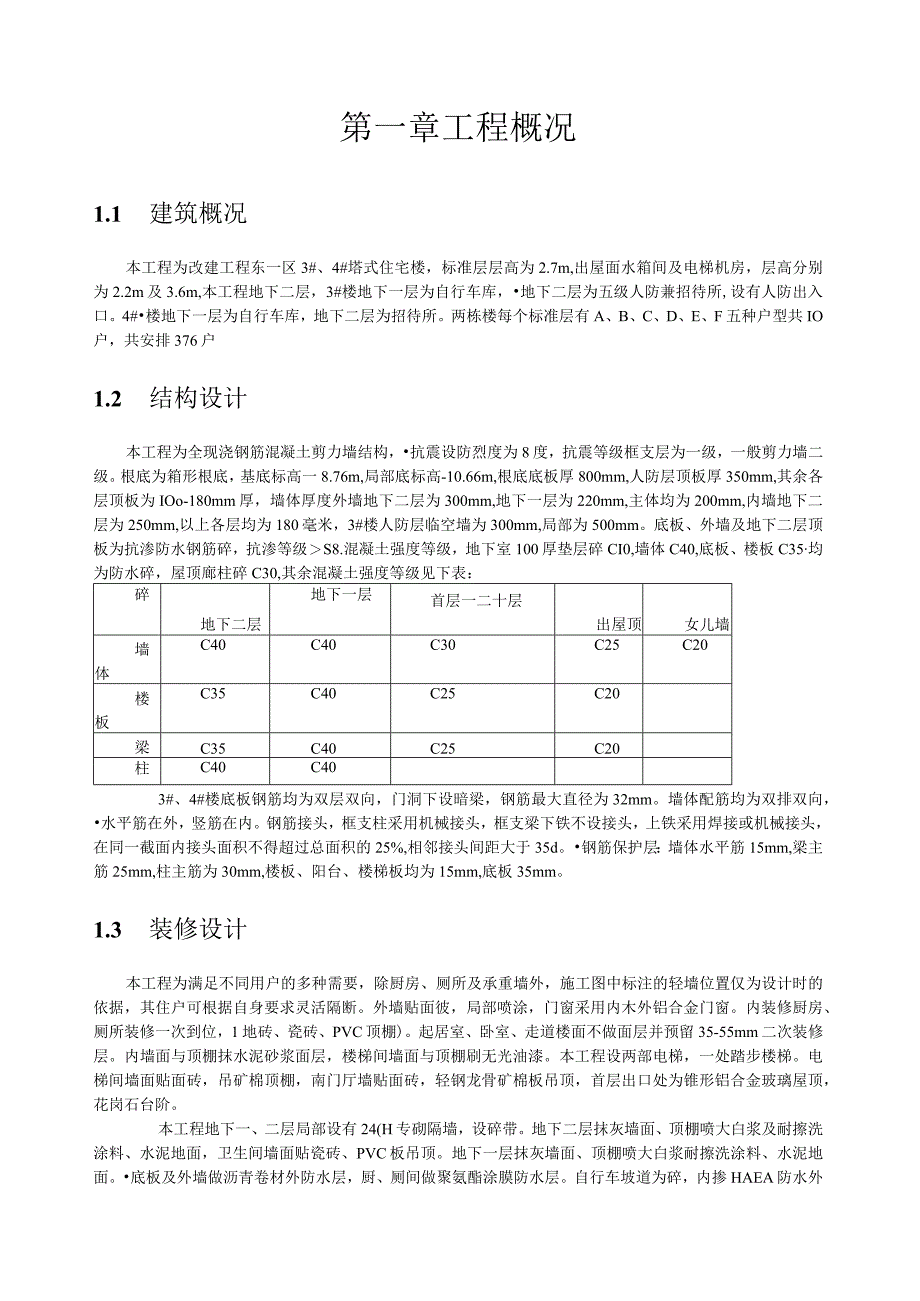

1、第一章工程概况1.1 建筑概况本工程为改建工程东一区3#、4#塔式住宅楼，标准层层高为2.7m,出屋面水箱间及电梯机房，层高分别为2.2m及3.6m,本工程地下二层，3#楼地下一层为自行车库，地下二层为五级人防兼招待所,设有人防出入口。4#楼地下一层为自行车库，地下二层为招待所。两栋楼每个标准层有A、B、C、D、E、F五种户型共IO户，共安排376户1.2 结构设计本工程为全现浇钢筋混凝土剪力墙结构，抗震设防烈度为8度，抗震等级框支层为一级，一般剪力墙二级。根底为箱形根底，基底标高一8.76m,局部底标高-10.66m,根底底板厚800mm,人防层顶板厚350mm,其余各层顶板为IOo-180
2、mm厚，墙体厚度外墙地下二层为300mm,地下一层为220mm,主体均为200mm,内墙地下二层为250mm,以上各层均为180毫米，3#楼人防层临空墙为300mm,局部为500mm。底板、外墙及地下二层顶板为抗渗防水钢筋碎，抗渗等级S8.混凝土强度等级，地下室100厚垫层碎CI0,墙体C40,底板、楼板C35均为防水碎，屋顶廊柱碎C30,其余混凝土强度等级见下表：碎地下二层地下一层首层一二十层出屋顶女儿墙墙体C40C40C30C25C20楼板C35C40C25C20梁C35C40C25C20柱C40C403#、4#楼底板钢筋均为双层双向，门洞下设暗梁，钢筋最大直径为32mm。墙体配筋均为双排
3、双向，水平筋在外，竖筋在内。钢筋接头，框支柱采用机械接头，框支梁下铁不设接头，上铁采用焊接或机械接头，在同一截面内接头面积不得超过总面积的25%,相邻接头间距大于35d。钢筋保护层：墙体水平筋15mm,梁主筋25mm,柱主筋为30mm,楼板、阳台、楼梯板均为15mm,底板35mm。1.3 装修设计本工程为满足不同用户的多种需要，除厨房、厕所及承重墙外，施工图中标注的轻墙位置仅为设计时的依据，其住户可根据自身要求灵活隔断。外墙贴面彼，局部喷涂，门窗采用内木外铝合金门窗。内装修厨房、厕所装修一次到位，1地砖、瓷砖、PVC顶棚)。起居室、卧室、走道楼面不做面层并预留35-55mm二次装修层。内墙面与
4、顶棚抹水泥砂浆面层，楼梯间墙面与顶棚刷无光油漆。本工程设两部电梯，一处踏步楼梯。电梯间墙面贴面砖，吊矿棉顶棚，南门厅墙贴面砖，轻钢龙骨矿棉板吊顶，首层出口处为锥形铝合金玻璃屋顶，花岗石台阶。本工程地下一、二层局部设有24(H专砌隔墙，设碎带。地下二层抹灰墙面、顶棚喷大白浆及耐擦洗涂料、水泥地面，卫生间墙面贴瓷砖、PVC板吊顶。地下一层抹灰墙面、顶棚喷大白浆耐擦洗涂料、水泥地面。底板及外墙做沥青卷材外防水层，厨、厕间做聚氨酯涂膜防水层。自行车坡道为碎，内掺HAEA防水外加剂；屋面防水采用SBSll型卷材防水层、隔气层为一毡二油。为节约能源，采用外墙内保温形式，即20厚空气层加50厚增强水泥聚苯复

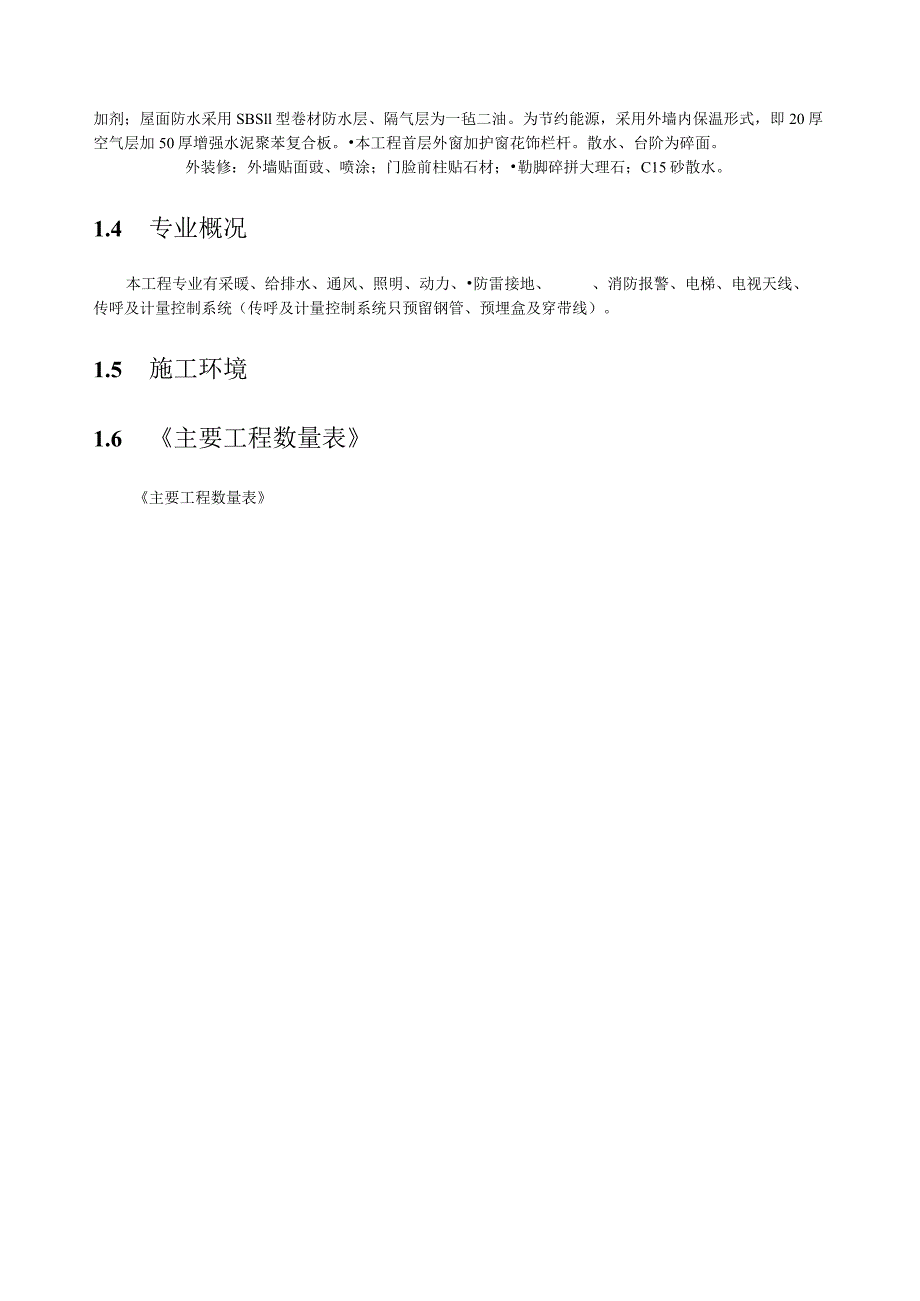

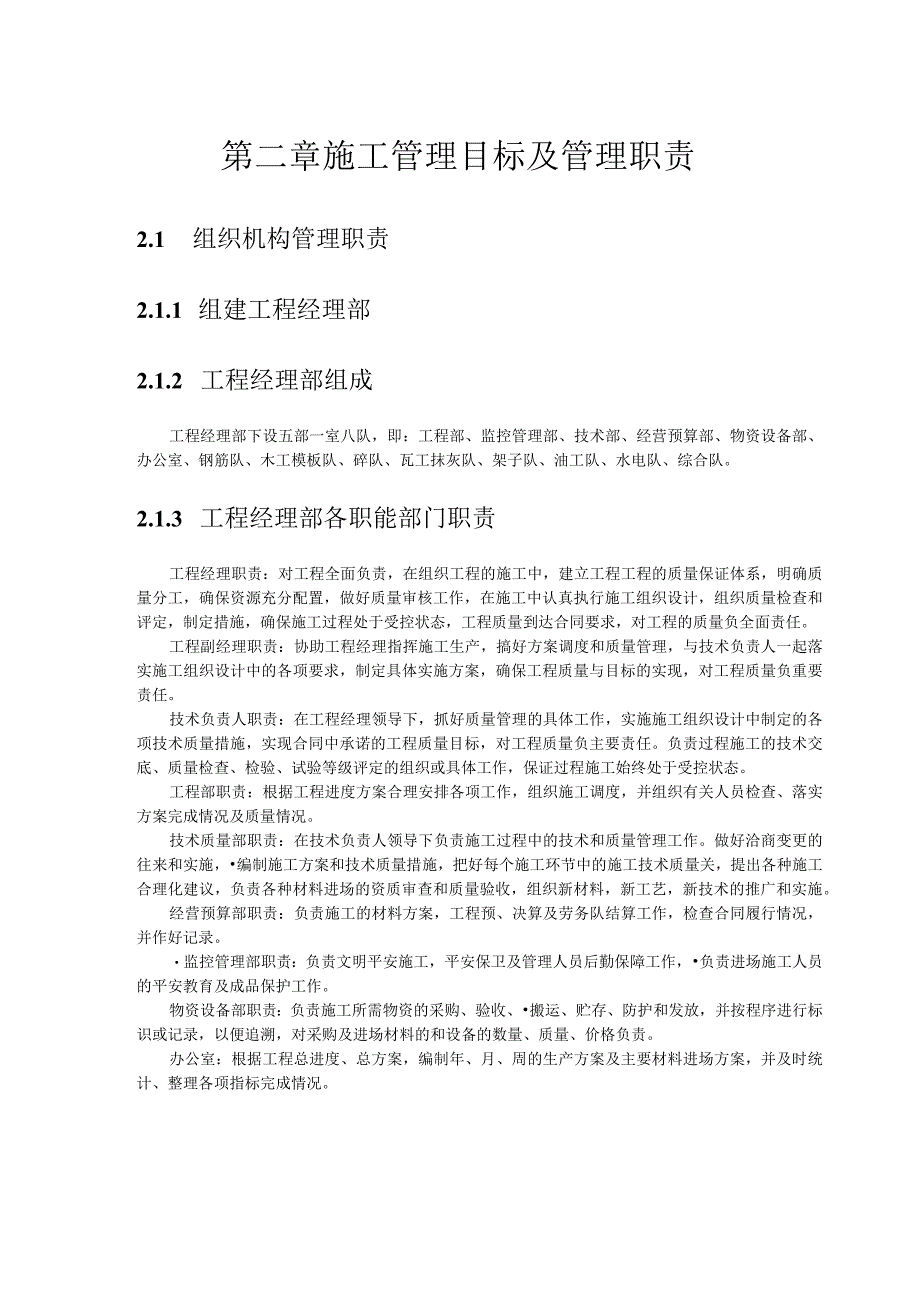

5、合板。本工程首层外窗加护窗花饰栏杆。散水、台阶为碎面。外装修：外墙贴面豉、喷涂；门脸前柱贴石材；勒脚碎拼大理石；C15砂散水。1.4 专业概况本工程专业有采暖、给排水、通风、照明、动力、防雷接地、消防报警、电梯、电视天线、传呼及计量控制系统（传呼及计量控制系统只预留钢管、预埋盒及穿带线）。1.5 施工环境1.6 主要工程数量表主要工程数量表第二章施工管理目标及管理职责2.1 组织机构管理职责2.1.1 组建工程经理部2.1.2 工程经理部组成工程经理部下设五部一室八队，即：工程部、监控管理部、技术部、经营预算部、物资设备部、办公室、钢筋队、木工模板队、碎队、瓦工抹灰队、架子队、油工队、水电队、
6、综合队。2.1.3 工程经理部各职能部门职责工程经理职责：对工程全面负责，在组织工程的施工中，建立工程工程的质量保证体系，明确质量分工，确保资源充分配置，做好质量审核工作，在施工中认真执行施工组织设计，组织质量检查和评定，制定措施，确保施工过程处于受控状态，工程质量到达合同要求，对工程的质量负全面责任。工程副经理职责：协助工程经理指挥施工生产，搞好方案调度和质量管理，与技术负责人一起落实施工组织设计中的各项要求，制定具体实施方案，确保工程质量与目标的实现，对工程质量负重要责任。技术负责人职责：在工程经理领导下，抓好质量管理的具体工作，实施施工组织设计中制定的各项技术质量措施，实现合同中承诺的工
7、程质量目标，对工程质量负主要责任。负责过程施工的技术交底、质量检查、检验、试验等级评定的组织或具体工作，保证过程施工始终处于受控状态。工程部职责：根据工程进度方案合理安排各项工作，组织施工调度，并组织有关人员检查、落实方案完成情况及质量情况。技术质量部职责：在技术负责人领导下负责施工过程中的技术和质量管理工作。做好洽商变更的往来和实施，编制施工方案和技术质量措施，把好每个施工环节中的施工技术质量关，提出各种施工合理化建议，负责各种材料进场的资质审查和质量验收，组织新材料，新工艺，新技术的推广和实施。经营预算部职责：负责施工的材料方案，工程预、决算及劳务队结算工作，检查合同履行情况，并作好记录。
8、监控管理部职责：负责文明平安施工，平安保卫及管理人员后勤保障工作，负责进场施工人员的平安教育及成品保护工作。物资设备部职责：负责施工所需物资的采购、验收、搬运、贮存、防护和发放，并按程序进行标识或记录，以便追溯，对采购及进场材料的和设备的数量、质量、价格负责。办公室：根据工程总进度、总方案，编制年、月、周的生产方案及主要材料进场方案，并及时统计、整理各项指标完成情况。2.1.4 质量体系建立IS09002质量保证体系，对各分局部项工程实行目标管理，做到组织落实，建立岗位责任制，以保证实现总的质量目标。2.2 管理目标2.2.1 质量目标本工程已被新兴建设开发总公司一公司列为重点工程，我们要充分
9、发挥一级总承包企业的优势，严格按照IS09002质量管理模式组织施工，成立过硬的工程经理部，全面履行施工合同及对甲方的承诺，保证工程质量达“优良”，结构争创“长城杯二2.2.2 工期目标本工程1999年3月25日正式开工，方案2000年7月12日竣工，方案工期476日历天数。我们需要周密安排月方案和周方案，与甲方和监理密切配合，才能在保证质量的前提下实现这个较定额工期有所提前的竣工目标。2.2.3 现场管理目标施工现场按广州市文明平安工地标准进行布置和管理，争创广州市文明平安工地。第三章施工总体部署3.1 施工顺序本工程按先地下后地上，先主体后装修，先3#楼后4#楼的根本顺序组织大流水施工。0
10、.00以下局部，先进行底板施工，接下来用组合钢模组织地下二层墙体施工，用竹胶板支模完成地下二层顶板，用同样方法继续完成地下一层结构，然后开始采用大模板进行土0.00以上的施工。当完成地下局部后，两栋楼按四个流水段组织水平向的流水施工，如下图。当拆模到8层时，插入隔墙砌筑、水暖干管安装、电气清管穿带线等工程，组织垂直向的流水施工。3.2 施工工期安排3.3 主体材料及机具安装3.3.1 土方开挖采用一台反铲挖掘机挖土，自卸汽车运输，人工修整边坡，专业队紧跟做边坡支护。3.3.2 钢筋加工现场集中加工，设2台WJ40型弯曲机、2台QJ40型切断机、1台GTJ4-14型钢筋调直机、二台锥螺纹套丝机、
11、二台无齿锯。成品由塔吊吊运至操作面。底板大于等于20mm的水平钢筋采用锥螺纹连接，暗柱大于等于I6mm的竖向筋均采用锥螺纹连接，其余采用搭接。333结构碎均采用预拌碎，用HBT60碎输送泵二次运至作业面，根底工程碎泵车够得着的部位由泵车直接送到作业面。50振捣棒振捣。3.3.4 模板0.00以下及非标准层的墙体模板采用组合钢模现场组合、拼装，要采用新钢模。因3#、4#楼形式根本一致，故标准层墙体采用一套新型高标准高质量的定型大钢模，分四段流水施工。顶板全部采用12mm厚竹胶板，支撑为钢管支柱支模体系。顶模每栋配足三层，然后周转使用。木工主要机具：电锯、电刨、电钻各一台。3.4 主要劳动力安排根
12、底及主体结构阶段每栋楼配备钢筋工60人，模板工80人,碎工30人，架子工15人；装修阶段每栋楼配备木工40人，油工50人，瓦工、抹灰工60人，电工30人，水暖工30人。3月份入场时先进60人作施工准备，结构正式施工时工地保持200人，结构未完又插入装修时，是本工程第一次施工顶峰期，现场保持350人。结构封顶后钢筋工、木工、碎工退场，且处秋末冬初，在不安排冬施的条件下，防水工、瓦工亦陆续退场，进入施工低谷。2000年3月15日后，装修全面展开，掀起第二次施工高潮，进场200人以上，大量湿作业完成后，人员渐渐退出，装修进入尾声时现场保存60人。3.5 主要工程施工工艺流程3.5.1 +0.00以下
13、局部工艺流程平整场地一定位放线f验线一基槽开挖一护坡一清理基槽f放线布点打钎f验槽一打碎垫层一砌防水保护墙T做柔性防水f做防水保护f放线验线f绑扎底板筋f二次放线，在底板上层筋上画出插筋位置一插柱及剪力墙筋一验筋i浇筑根底底板碎i养护i地下二层墙体放线f验线T绑扎剪力墙柱筋f验筋一组合钢模支剪力墙一验模T支顶板模f绑扎顶板筋f验筋f浇筑墙体及顶板碎f养护f地下一层。3.5.2 +0.00以上结构施工工艺流程首层墙、柱预留钢筋调整复位一放线一墙体钢筋绑扎一验筋f专业管线、盒、箱、洞预埋预留一钢筋内杂物清理一合模一隐检一验收一墙体碎浇筑一拆模一墙体碎修整一顶板支摸一验收清理一板底钢筋绑扎一专业管线
14、、盒、洞预埋预留一绑扎板上筋一清理、隐检一顶板碎浇筑一养护一进行下一循环。3.5.3 屋面工程工艺流程保温层一找平层一防水层一保护层3.5.4 内装修工艺流程主要房间内装修施工顺序为：弹墙体及门窗框位置线一水、卫、暖主要立管及通风管安装一隔墙砌筑，立隔墙板f门窗框安装f外墙内保温f墙面刮腻子f楼地面施工，顶棚刮水泥腻子一门窗扇安装i门窗玻璃、油漆一水电器具。灯具安装一清理f竣工验收。3.5.5 外装修工艺流程局部处理一刮腻子面层施工。第四章施工准备4.1技术准备.收到图纸后立即组织有关人员熟悉工程设计内容并认真做好图纸会审工作，做好图纸会审记录，参加设计技术交底，做好交底记录。2 .编制切实可
15、行的施工组织设计，及时上报公司和监理部门审批，并做好分项工程的技术交底工作。3 .各专业分别要编制预防质量通病的技术措施。4 .编制施工预算，并根据预算和进度方案编制材料供给方案，落实供货渠道。5 .提前做好原材料的试验工作。6 .做好整个工程的测量放线方案，进行测量仪器的检验，红线桩坐标的复测与核对，轴线控制桩的埋设与保护。4.2施工现场的准备421布置施工及消防用水管网安排3#、4#楼临时施工及消防用水共用一套管网，用水量按结构施工期间插入装修时的最高用水量考虑，计算如下： a.施工用水量Ql,3#、4#楼在插入内装饰阶段，每小时每栋楼用砂浆按30立方考虑，每立方用水量为300L。qlkl30300l.6 Ql=4(Ls) 36003600 b.砂养护用水量Q2为12立方米/小时 q2k21210001.6 Q2=5.3(Ls) 36003600 c.现场消尘用水量Q3需每小时10立方米 q3Xk31010001.6 Q3=4.4(Ls) 36003600 d.生活用水量Q4,本工程施工人员650人，每人共计需80
