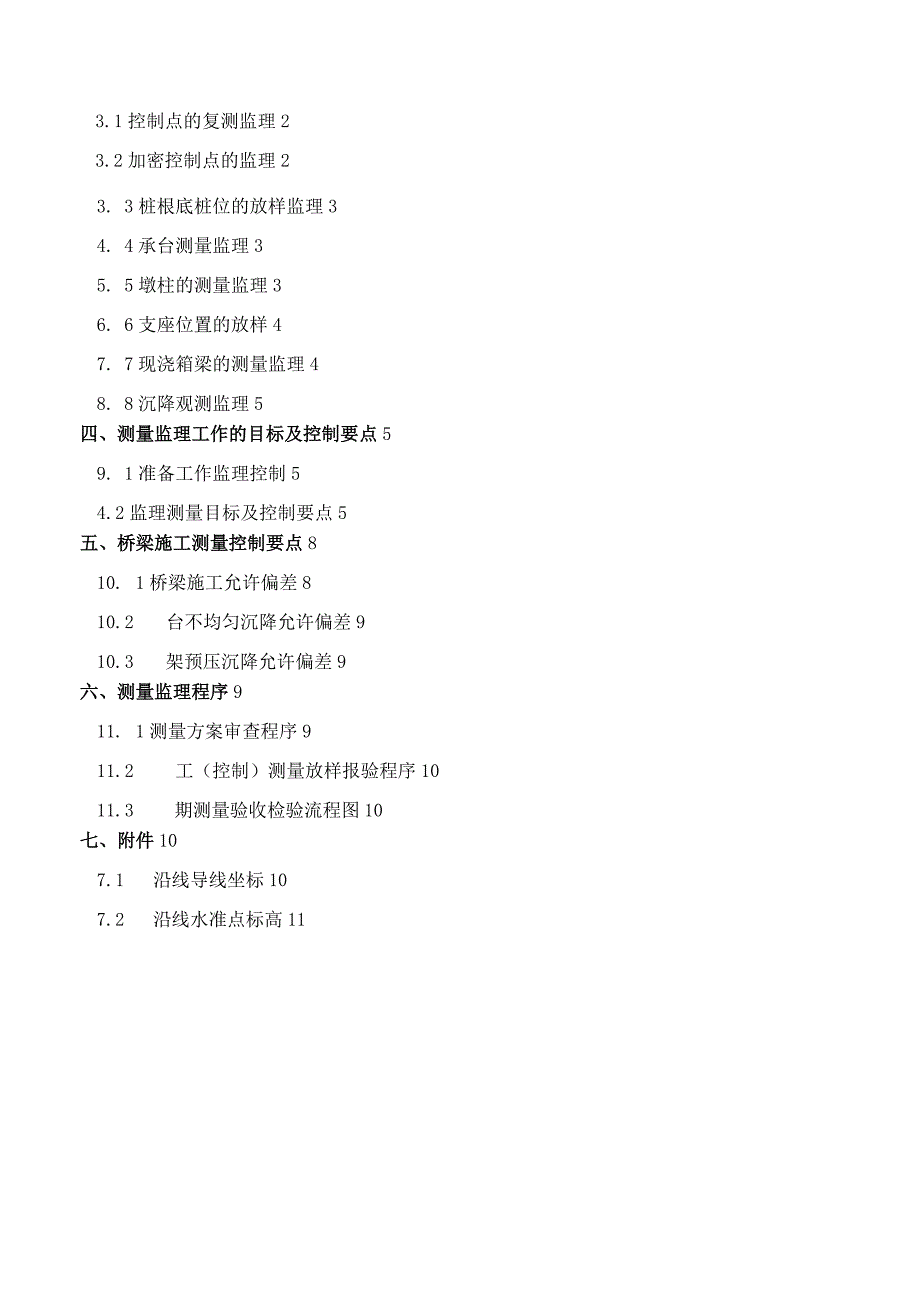

1、B13工程蜂理安fe田为B么（测量监理实施细那么）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施工程监理机构（章专业监理工程师：总监理工程师：日期：江苏省建设厅监制目录一、概述11.1工程概况11.2参建单位1二.编制监理实施细那么的依据1三、测量监理工作的主要内容23.1控制点的复测监理23.2加密控制点的监理23. 3桩根底桩位的放样监理34. 4承台测量监理35. 5墩柱的测量监理36. 6支座位置的放样47. 7现浇箱梁的测量监理48. 8沉降观测监理5四、测量监理工作的目标及控制要点59. 1准备工作监理控制54.2监理测量目标及控制要点5五、桥梁施工

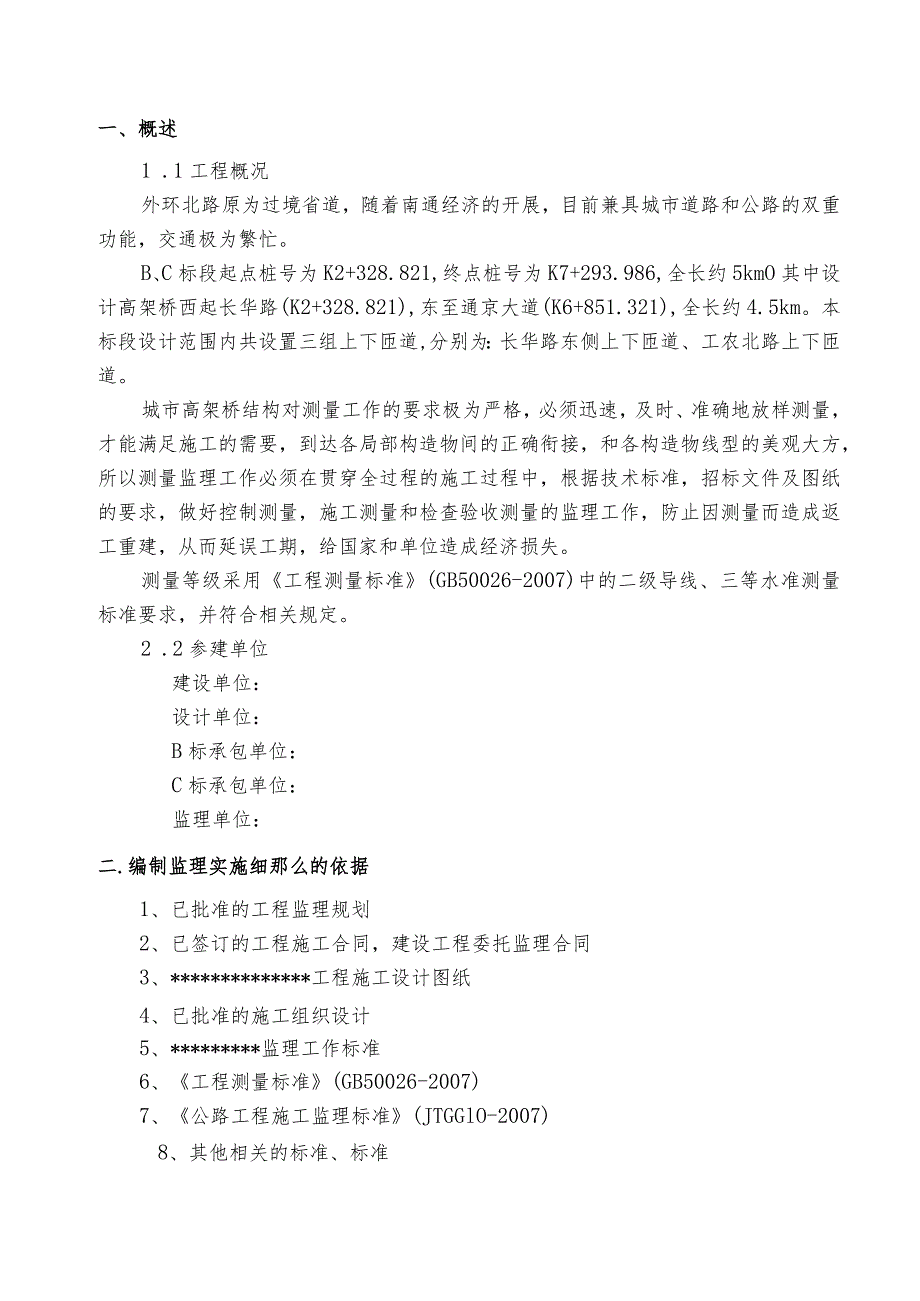

2、测量控制要点810. 1桥梁施工允许偏差810.2 台不均匀沉降允许偏差910.3 架预压沉降允许偏差9六、测量监理程序911. 1测量方案审查程序911.2 工（控制）测量放样报验程序1011.3 期测量验收检验流程图10七、附件107.1 沿线导线坐标107.2 沿线水准点标高11一、概述1 .1工程概况外环北路原为过境省道，随着南通经济的开展，目前兼具城市道路和公路的双重功能，交通极为繁忙。B、C标段起点桩号为K2+328.821,终点桩号为K7+293.986,全长约5kmO其中设计高架桥西起长华路(K2+328.821),东至通京大道(K6+851.321),全长约4.5km。本标段
3、设计范围内共设置三组上下匝道,分别为：长华路东侧上下匝道、工农北路上下匝道。城市高架桥结构对测量工作的要求极为严格，必须迅速，及时、准确地放样测量，才能满足施工的需要，到达各局部构造物间的正确衔接，和各构造物线型的美观大方，所以测量监理工作必须在贯穿全过程的施工过程中，根据技术标准，招标文件及图纸的要求，做好控制测量，施工测量和检查验收测量的监理工作，防止因测量而造成返工重建，从而延误工期，给国家和单位造成经济损失。测量等级采用工程测量标准(GB50026-2007)中的二级导线、三等水准测量标准要求，并符合相关规定。2 .2参建单位建设单位：设计单位：B标承包单位：C标承包单位：监理单位：二
4、.编制监理实施细那么的依据1、已批准的工程监理规划2、已签订的工程施工合同，建设工程委托监理合同3、*工程施工设计图纸4、已批准的施工组织设计5、*监理工作标准6、工程测量标准(GB50026-2007)7、公路工程施工监理标准(JTGGlO-2007)8、其他相关的标准、标准三、测量监理工作的主要内容3. 1控制点的复测监理（一）、复测过程监理：对外业的复测工作，监理工程师应进行全过程监理并做局部抽检（抽检频率为230%）。监理主要内容包括：监督观测员是否正确操作仪器：仪器架设是否稳定、对中整平是否精确、照准目标“+”字丝卡位是否准确；记录员记录是否标准：是否有漏记、错记现象；观测条件是否适
5、宜：大风、高温、通视不好时不宜进行外业测量。抽检主要是对有疑心或重要的点位重点检测，其范围包括：a、合同段间共用的点位和合同段的连接段；b、位于道路、民房附近的点位;c、位于耕地内的点位；d、位于河流或极易被雨水冲刷地段的点位。（二）、审核批复复测报告监理工程师应在开工前要求承包人以正式文件形式提交复测报告（一式三份），并抄报业主。其内容包括：a、测量仪器合格证书；b、全部复测记录（复印件）；c、导线点、水准点布置图；d、精度计算书；e、坐标、高程比拟表；f、复测结果说明。3. 2加密控制点的监理城市高架桥位于交通量很大的交通要道。业主（或设计单位）提供的控制点，满足不了工程的正常施工，因此要
6、求承包人对控制点进行加密。在施工控制网的布设方面，监理工程师应要求施工测量人员，根据高架的总体平面设计和施工地区的地形条件来确定，并充分考虑墩柱的位置和围封的区域，以保证在整个施工放样中，保持良好的通视以到达要求的测量精度。（1）点位的埋设。加密点埋设要稳固，点位埋深应250,钢筋要外露1CM,并刻有“+”字。（2）精度确定高架桥可布设成闭合导线，其精度要求可参照下表:等级桥轴线桩间距(m)测角中误差)起始边边长相对中误差最弱边边长相对中误差三角形最大闭合差()二50001.01/2500001/1200003.5三2000-50001.81/1500001/700007.0四100-2000
7、2.5l1000001/800009.0一级小三角500-10005.01/400001/4000015.0二级小三角5000m的特大桥三等三角2000-5000m的特大桥四等三角1000-2000m的特大桥一等小三角500-100Om的特大桥二等小三角50Om的大、中桥4. 2.1控制网三角测量。三角网的基线不应少于2条，依据当地条件，可设于河流的一岸或两岸，基线一端应与桥轴线连接，并尽量近于垂直。当桥轴线较长时，应尽可能两岸均设基线，长度一般不小于桥轴线长度的0.7倍，困难地段不得小于0.5倍。设计单位布设的基线桩精度够用时应予以利用。三角网所有角度宜布设在30。-120。之间，困难情况下不应小于25。三角测量的技术要求应符合以下各表（表一至表四）要求：三角测量的技术要求表一等级平均边长（km）测角中误差（）起始边边长相对中误差最弱边边长相对中误差测回数三角形最大闭合差）DJ1DJ2DJ6二等3.01.01/2500001/120000123.5三等2.01.81/1500001/70000697.0四等1.02.51/1000001/4000046
