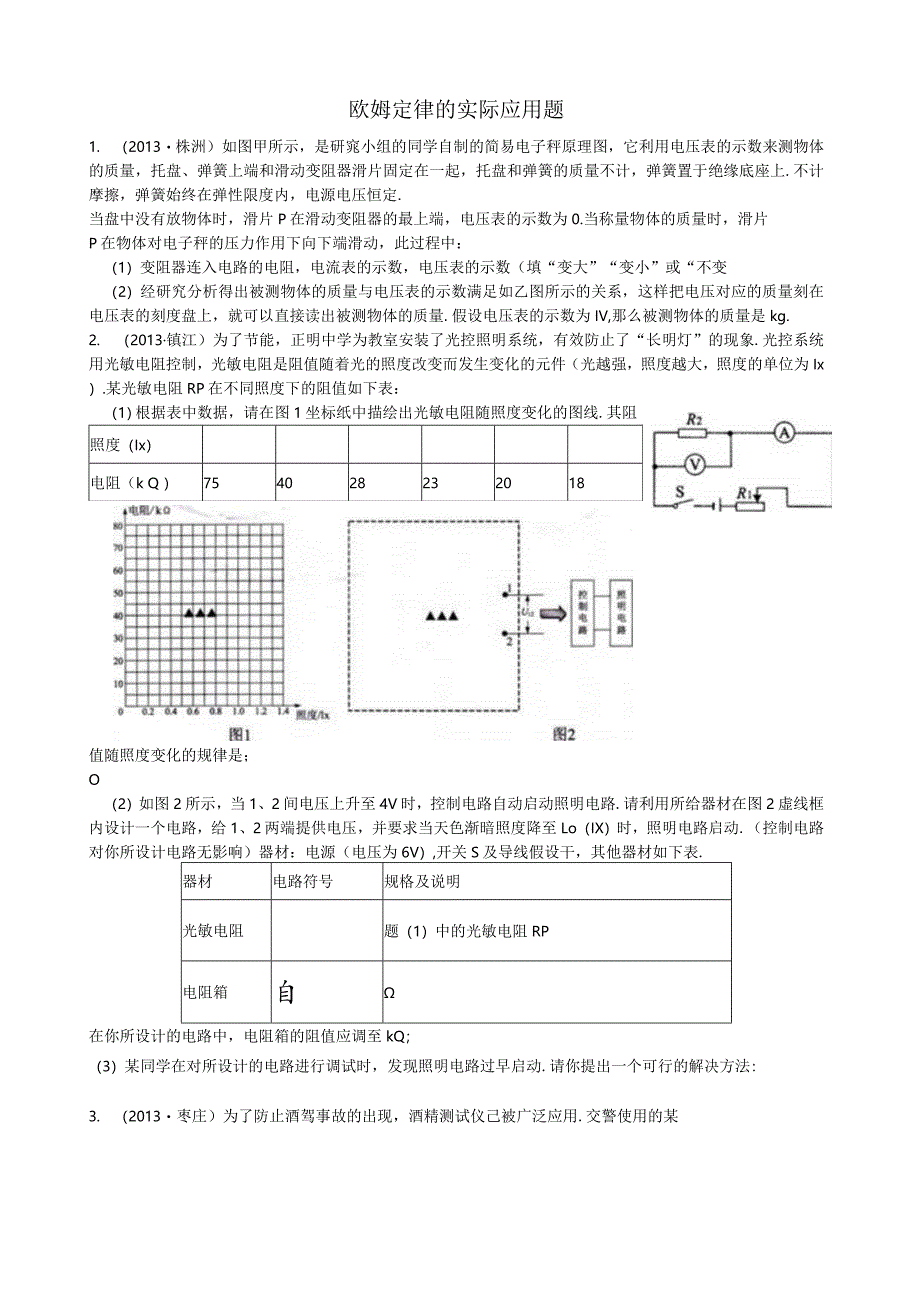

1、欧姆定律的实际应用题1. （2013株洲）如图甲所示，是研窕小组的同学自制的简易电子秤原理图，它利用电压表的示数来测物体的质量，托盘、弹簧上端和滑动变阻器滑片固定在一起，托盘和弹簧的质量不计，弹簧置于绝缘底座上.不计摩擦，弹簧始终在弹性限度内，电源电压恒定.当盘中没有放物体时，滑片P在滑动变阻器的最上端，电压表的示数为0.当称量物体的质量时，滑片P在物体对电子秤的压力作用下向下端滑动，此过程中：（1）变阻器连入电路的电阻，电流表的示数，电压表的示数（填“变大”“变小”或“不变（2）经研究分析得出被测物体的质量与电压表的示数满足如乙图所示的关系，这样把电压对应的质量刻在电压表的刻度盘上，就可以直
2、接读出被测物体的质量.假设电压表的示数为IV,那么被测物体的质量是kg.照度（Ix）电阻（k Q ）7540282320182. （2013镇江）为了节能，正明中学为教室安装了光控照明系统，有效防止了“长明灯”的现象.光控系统用光敏电阻控制，光敏电阻是阻值随着光的照度改变而发生变化的元件（光越强，照度越大，照度的单位为Ix）.某光敏电阻RP在不同照度下的阻值如下表：（1）根据表中数据，请在图1坐标纸中描绘出光敏电阻随照度变化的图线.其阻值随照度变化的规律是；O（2）如图2所示，当1、2间电压上升至4V时，控制电路自动启动照明电路.请利用所给器材在图2虚线框内设计一个电路，给1、2两端提供电压，

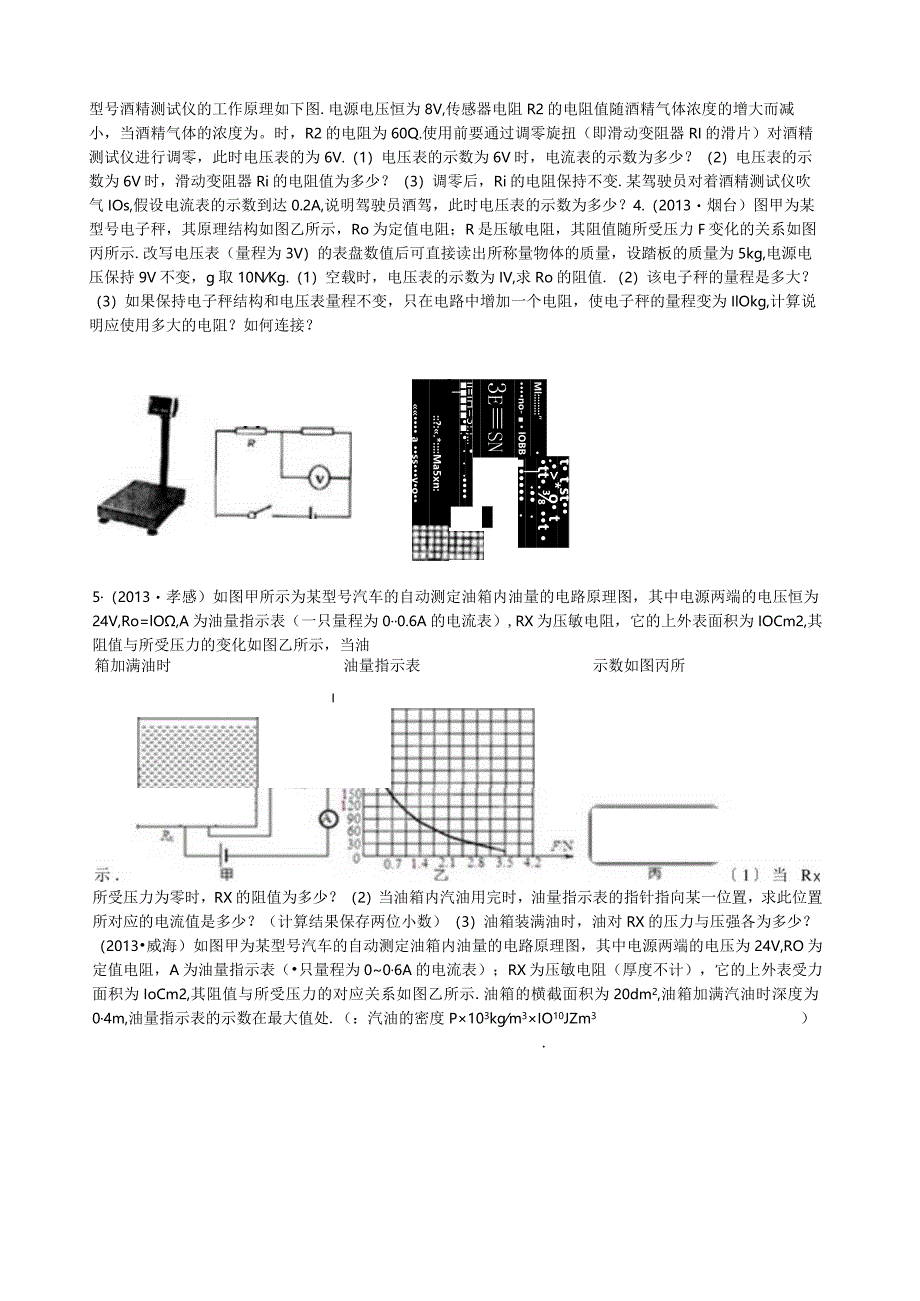

3、并要求当天色渐暗照度降至Lo（IX）时，照明电路启动.（控制电路对你所设计电路无影响）器材：电源（电压为6V）,开关S及导线假设干，其他器材如下表.器材电路符号规格及说明光敏电阻题（1）中的光敏电阻RP电阻箱自在你所设计的电路中，电阻箱的阻值应调至kQ；（3）某同学在对所设计的电路进行调试时，发现照明电路过早启动.请你提出一个可行的解决方法:3. （2013枣庄）为了防止酒驾事故的出现，酒精测试仪己被广泛应用.交警使用的某型号酒精测试仪的工作原理如下图.电源电压恒为8V,传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为。时，R2的电阻为60Q.使用前要通过调零旋扭（即滑动变
4、阻器RI的滑片）对酒精测试仪进行调零，此时电压表的为6V.（1）电压表的示数为6V时，电流表的示数为多少？（2）电压表的示数为6V时，滑动变阻器Ri的电阻值为多少？（3）调零后，Ri的电阻保持不变.某驾驶员对着酒精测试仪吹气IOs,假设电流表的示数到达0.2A,说明驾驶员酒驾，此时电压表的示数为多少？4.（2013烟台）图甲为某型号电子秤，其原理结构如图乙所示，Ro为定值电阻；R是压敏电阻，其阻值随所受压力F变化的关系如图丙所示.改写电压表（量程为3V）的表盘数值后可直接读出所称量物体的质量，设踏板的质量为5kg,电源电压保持9V不变，g取10NKg.（1）空载时，电压表的示数为IV,求Ro的
5、阻值.（2）该电子秤的量程是多大？（3）如果保持电子秤结构和电压表量程不变，只在电路中增加一个电阻，使电子秤的量程变为IlOkg,计算说明应使用多大的电阻？如何连接？:?:.*:Ma5xn: a ssvollIH=3!:!: :一Ml:” no- IOBB 3esnk:“一-I。t t st .* o t tt. t 一* 5（2013孝感）如图甲所示为某型号汽车的自动测定油箱内油量的电路原理图，其中电源两端的电压恒为24V,Ro=lO,A为油量指示表（一只量程为00.6A的电流表）,RX为压敏电阻，它的上外表面积为IOCm2,其阻值与所受压力的变化如图乙所示，当油箱加满油时油量指示表示数如图

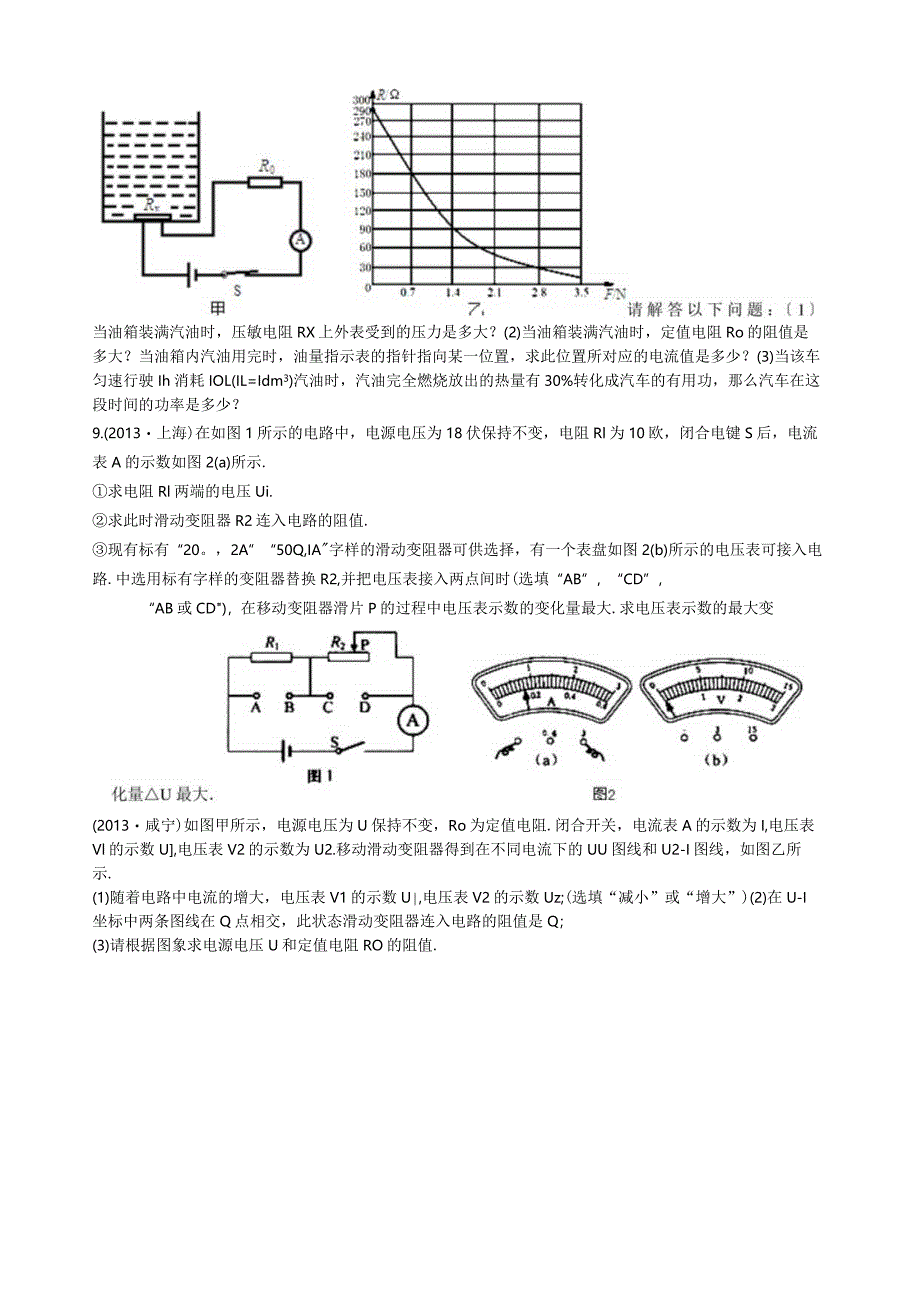

6、丙所I所受压力为零时，RX的阻值为多少？（2）当油箱内汽油用完时，油量指示表的指针指向某一位置，求此位置所对应的电流值是多少？（计算结果保存两位小数）（3）油箱装满油时，油对RX的压力与压强各为多少？（2013威海）如图甲为某型号汽车的自动测定油箱内油量的电路原理图，其中电源两端的电压为24V,RO为定值电阻，A为油量指示表（只量程为006A的电流表）；RX为压敏电阻（厚度不计），它的上外表受力面积为IoCm2,其阻值与所受压力的对应关系如图乙所示.油箱的横截面积为20dm2,油箱加满汽油时深度为04m,油量指示表的示数在最大值处.（：汽油的密度P103kgm3IO10JZm3）.当油箱装满汽
7、油时，压敏电阻RX上外表受到的压力是多大？(2)当油箱装满汽油时，定值电阻Ro的阻值是多大？当油箱内汽油用完时，油量指示表的指针指向某一位置，求此位置所对应的电流值是多少？(3)当该车匀速行驶Ih消耗IOL(IL=Idm3)汽油时，汽油完全燃烧放出的热量有30%转化成汽车的有用功，那么汽车在这段时间的功率是多少？9.(2013上海)在如图1所示的电路中，电源电压为18伏保持不变，电阻Rl为10欧，闭合电键S后，电流表A的示数如图2(a)所示.求电阻Rl两端的电压Ui.求此时滑动变阻器R2连入电路的阻值.现有标有“20。，2A”“50Q,IA字样的滑动变阻器可供选择，有一个表盘如图2(b)所示的
8、电压表可接入电路.中选用标有字样的变阻器替换R2,并把电压表接入两点间时(选填“AB”，“CD”，“AB或CD)，在移动变阻器滑片P的过程中电压表示数的变化量最大.求电压表示数的最大变(2013咸宁)如图甲所示，电源电压为U保持不变，Ro为定值电阻.闭合开关，电流表A的示数为I,电压表Vl的示数U,电压表V2的示数为U2.移动滑动变阻器得到在不同电流下的UU图线和U2-I图线，如图乙所示.(1)随着电路中电流的增大，电压表V1的示数U,电压表V2的示数Uz;(选填“减小”或“增大”)(2)在U-I坐标中两条图线在Q点相交，此状态滑动变阻器连入电路的阻值是Q；(3)请根据图象求电源电压U和定值电阻RO的阻值.
