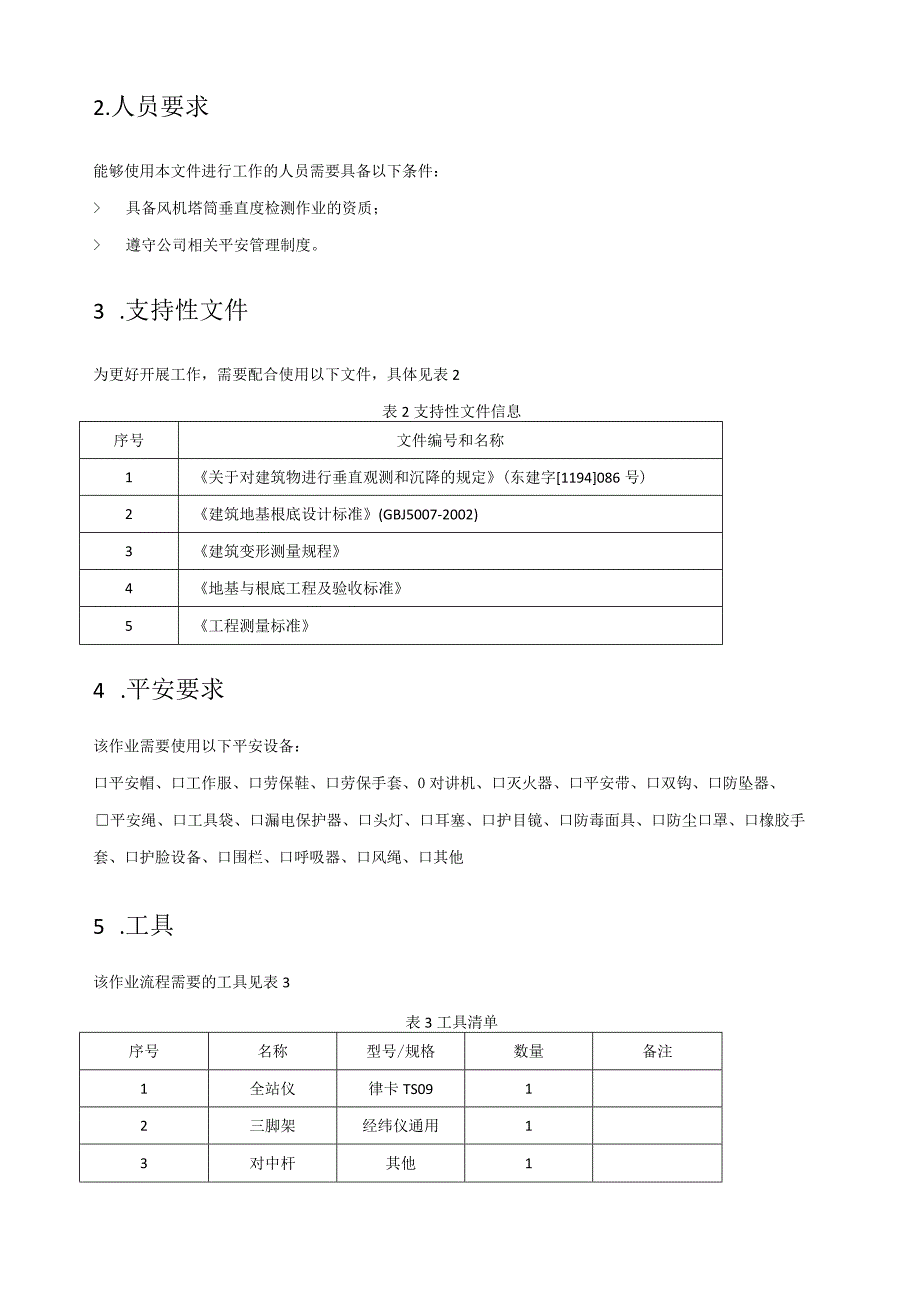

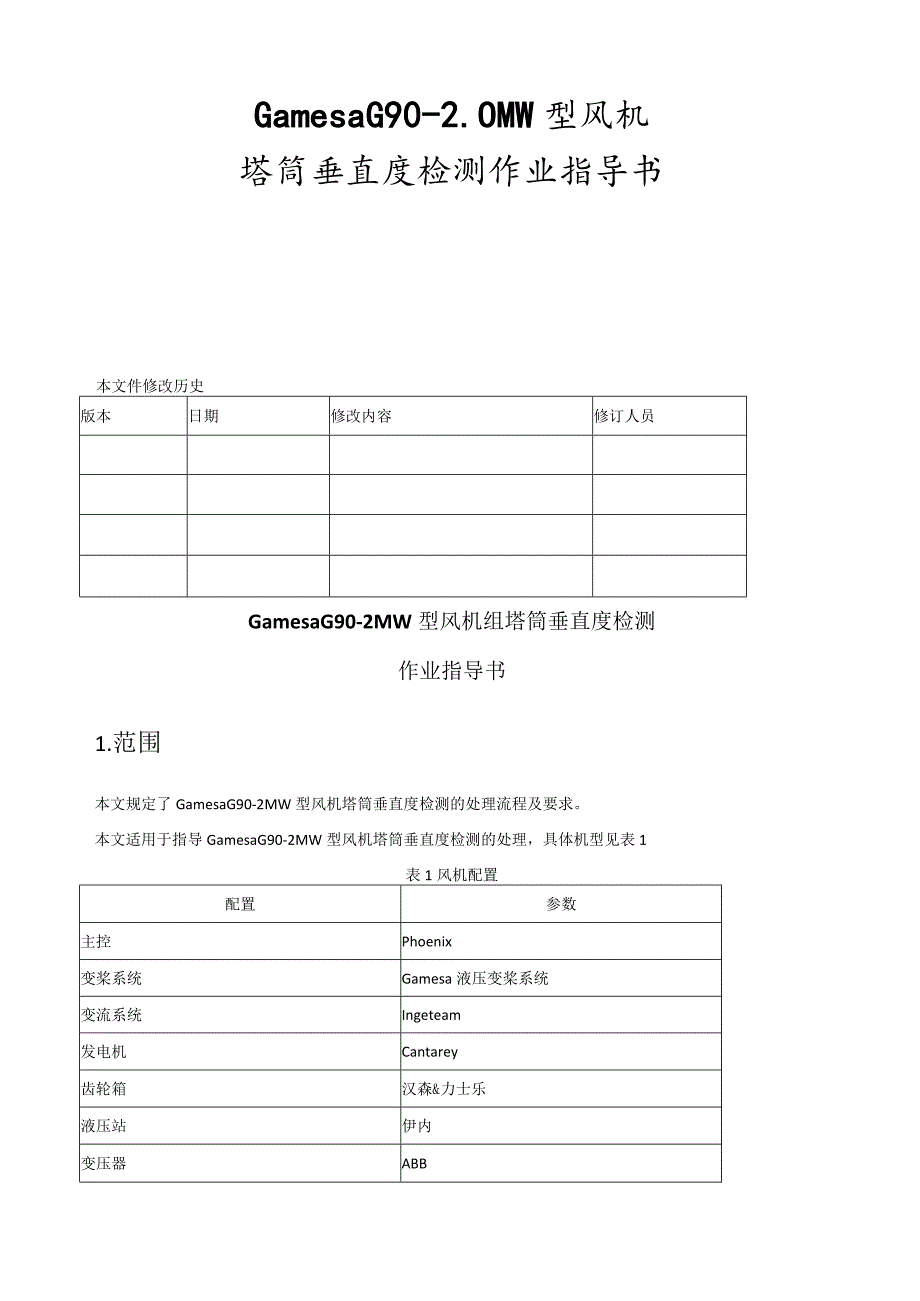

1、GamesaG90-2.OMW型风机塔筒垂直度检测作业指导书本文件修改历史版本日期修改内容修订人员GamesaG90-2MW型风机组塔筒垂直度检测作业指导书1.范围本文规定了GamesaG90-2MW型风机塔筒垂直度检测的处理流程及要求。本文适用于指导GamesaG90-2MW型风机塔筒垂直度检测的处理，具体机型见表1表1风机配置配置参数主控Phoenix变桨系统Gamesa液压变桨系统变流系统Ingeteam发电机Cantarey齿轮箱汉森&力士乐液压站伊内变压器ABB2.人员要求能够使用本文件进行工作的人员需要具备以下条件： 具备风机塔筒垂直度检测作业的资质； 遵守公司相关平安管理制度。3
2、 .支持性文件为更好开展工作，需要配合使用以下文件，具体见表2表2支持性文件信息序号文件编号和名称1关于对建筑物进行垂直观测和沉降的规定(东建字1194086号)2建筑地基根底设计标准(GBJ5007-2002)3建筑变形测量规程4地基与根底工程及验收标准5工程测量标准4 .平安要求该作业需要使用以下平安设备：口平安帽、口工作服、口劳保鞋、口劳保手套、0对讲机、口灭火器、口平安带、口双钩、口防坠器、平安绳、口工具袋、口漏电保护器、口头灯、口耳塞、口护目镜、口防毒面具、口防尘口罩、口橡胶手套、口护脸设备、口围栏、口呼吸器、口风绳、口其他5 .工具该作业流程需要的工具见表3表3工具清单序号名称型号
3、/规格数量备注1全站仪律卡TS0912三脚架经纬仪通用13对中杆其他14钢卷尺其他16 .材料该作业流程需要的材料见表4表4材料清单序号名称型号/规格数量1数据采集记录本A412圆珠笔其他17 .操作步骤表5出了具体的操作步骤步骤动作操作分解描述1工具准备1) 风机停机，禁止偏航1风速为6米/秒以下)2) 准备检测所需要的工具2架设仪器选择观测点1) 将仪器架设在风机一侧，距风机距离为30米以上：2) 选择观测位置背光不是太强，以免影观测数据的采集；匕r三三3固定三脚架1)将三脚架调整到适宜的高度，并将三脚架踩实，固定。K1BO、一一4全站仪安装1)通过三脚架底部固定螺栓将全站仪平安稔定的固定
4、到三脚架上：2)将全站仪调试整平三rrO,9电SoooK1,oooOO,5全站仪调试1) 粗平：通过调整三脚架架腿，使圆水准器气泡居中2) 精平：调整脚螺旋，使管水准器气泡居中，然后将仪器旋转90,再使管水准器气泡居中，直至仪器在任何一个方向，管水准器气泡均居中，然后进行测量工作5电施6数据采集1) 翻开电源按钮，钢卷尺量测仪器高度，建立坐标系，坐标系建好后，进行倾斜检测数据采集；2) 将镜头对准风机顶部某一平面，进行测量，数据采集后保存到仪器上3) 选择好下一个测量点，旋转镜头，对准，测量，保证调整仪器，当测量点高程与上次测量高程一致时，记录测量数据，直至单侧测量数据满足测量要求994) 调整镜头至风机底部，选择测量平面，用同样的方法测量底部某平面的数据5) 数据采集完成后，保存。在室内将数据导出后采用专业分析软件进行数据的分析处理。1o电命ins1.Y一*J廿-r=I於*冷
