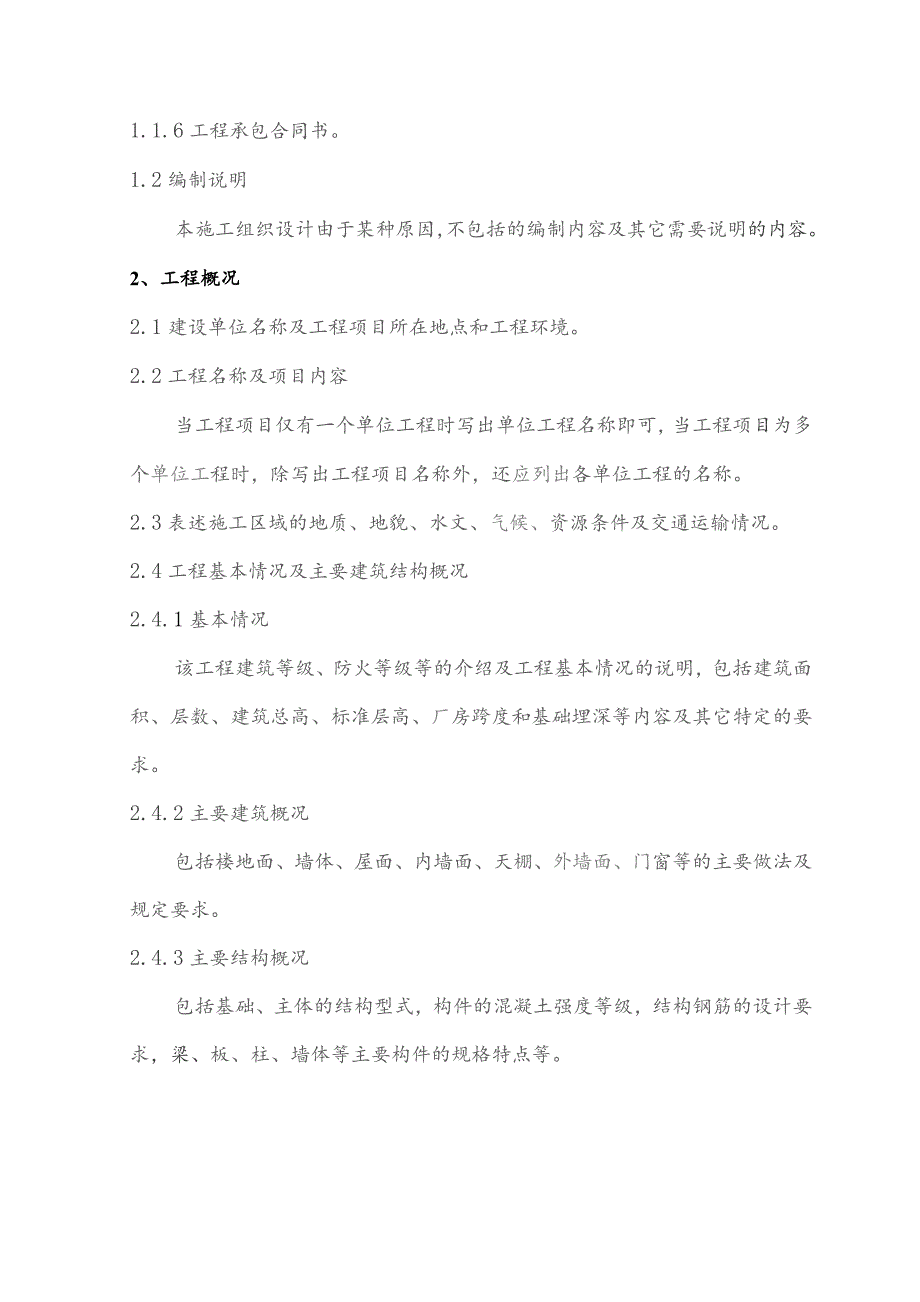

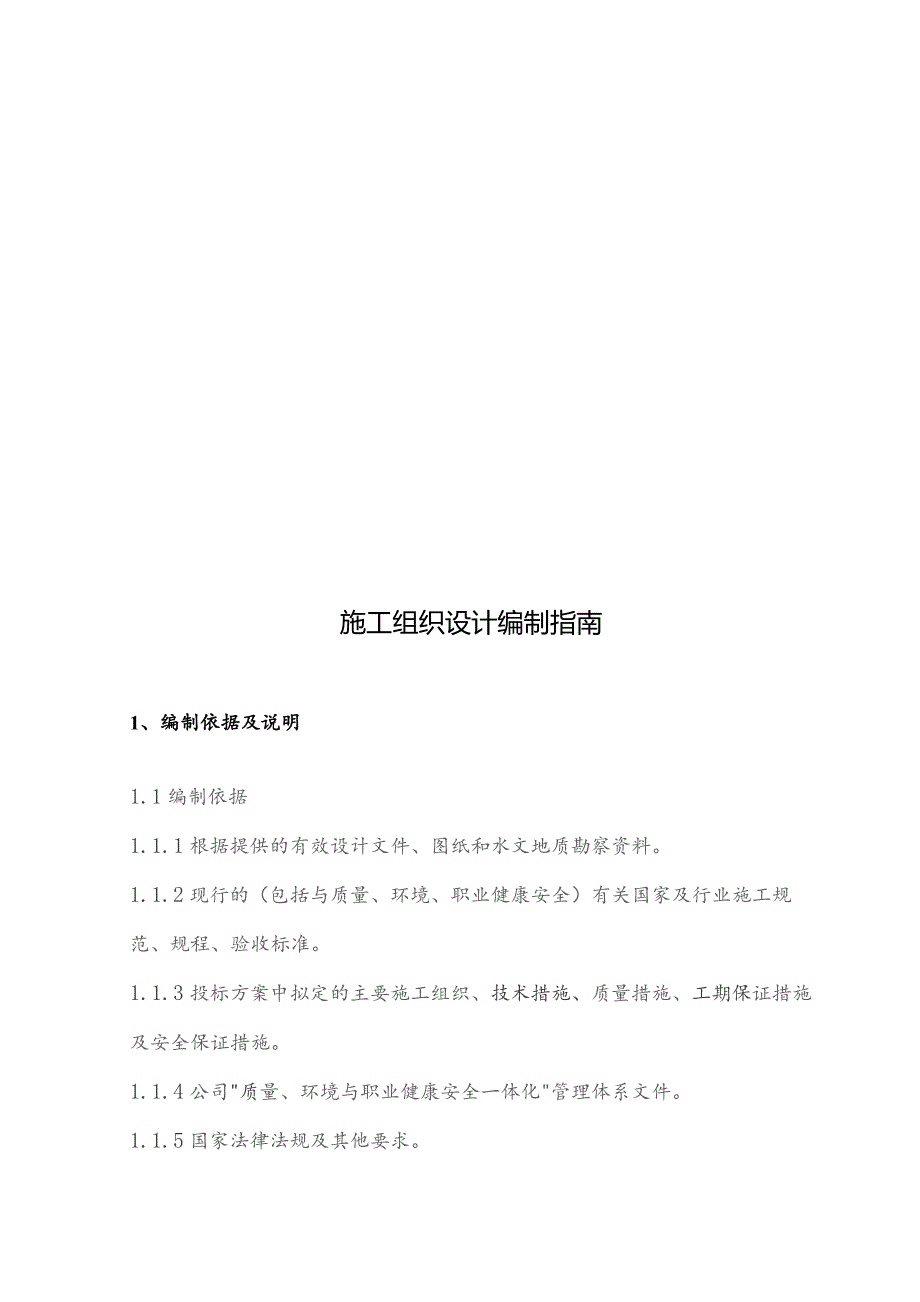

1、施工组织设计编制指南1、编制依据及说明1.1编制依据1.1.1根据提供的有效设计文件、图纸和水文地质勘察资料。1.1.2现行的(包括与质量、环境、职业健康安全)有关国家及行业施工规范、规程、验收标准。1.1.3投标方案中拟定的主要施工组织、技术措施、质量措施、工期保证措施及安全保证措施。1.1.4公司质量、环境与职业健康安全一体化管理体系文件。1.1.5国家法律法规及其他要求。1.1.6工程承包合同书。1.2编制说明本施工组织设计由于某种原因,不包括的编制内容及其它需要说明的内容。2、工程概况2.1建设单位名称及工程项目所在地点和工程环境。2.2工程名称及项目内容当工程项目仅有一个单位工程时写
2、出单位工程名称即可,当工程项目为多个单位工程时,除写出工程项目名称外,还应列出各单位工程的名称。2.3表述施工区域的地质、地貌、水文、气候、资源条件及交通运输情况。2.4工程基本情况及主要建筑结构概况2.4.1基本情况该工程建筑等级、防火等级等的介绍及工程基本情况的说明,包括建筑面积、层数、建筑总高、标准层高、厂房跨度和基础埋深等内容及其它特定的要求。2.4.2主要建筑概况包括楼地面、墙体、屋面、内墙面、天棚、外墙面、门窗等的主要做法及规定要求。2.4.3主要结构概况包括基础、主体的结构型式,构件的混凝土强度等级,结构钢筋的设计要求,梁、板、柱、墙体等主要构件的规格特点等。设备(主要设备的特点

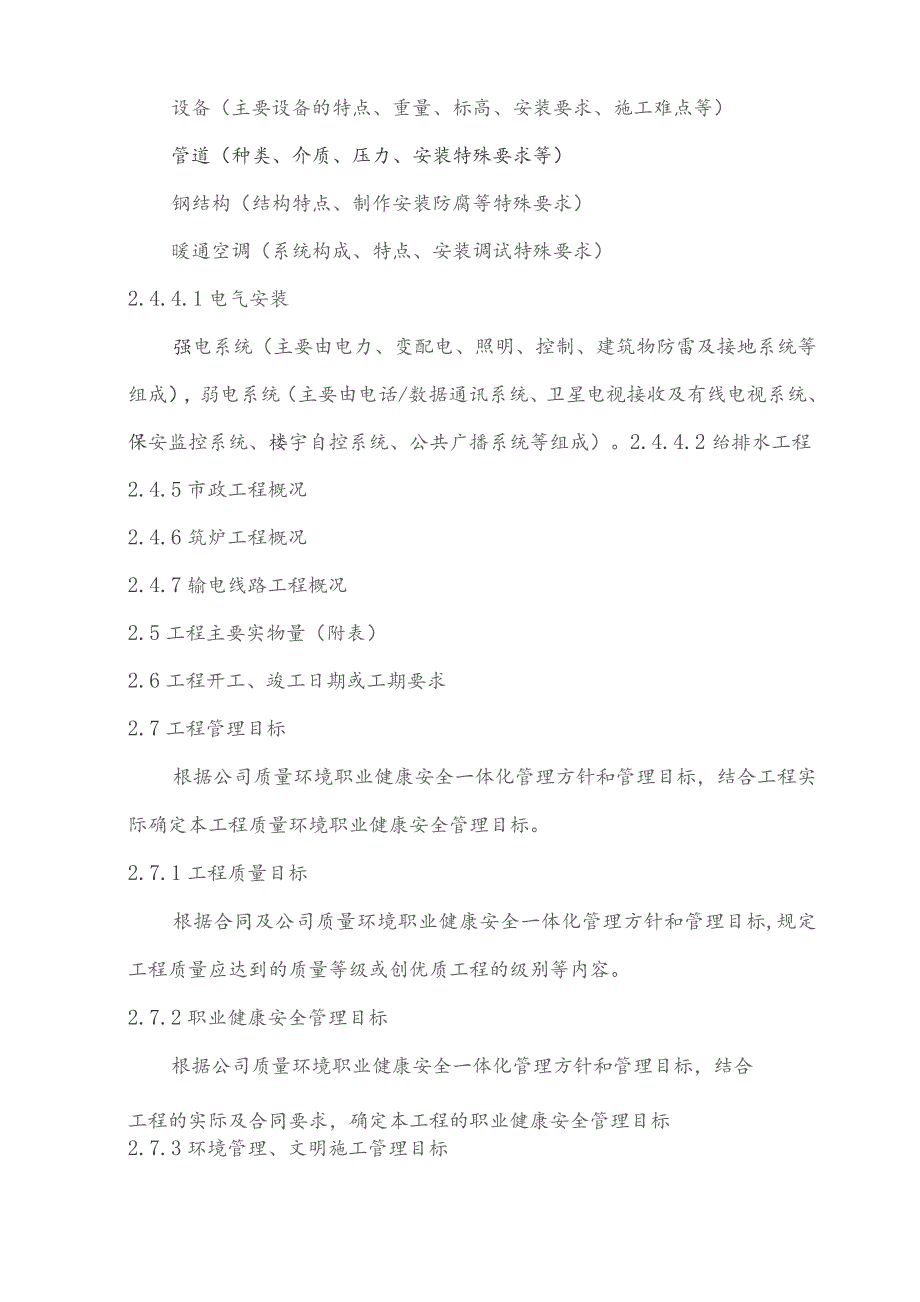

3、、重量、标高、安装要求、施工难点等)管道(种类、介质、压力、安装特殊要求等)钢结构(结构特点、制作安装防腐等特殊要求)暖通空调(系统构成、特点、安装调试特殊要求)2.4.4.1电气安装强电系统(主要由电力、变配电、照明、控制、建筑物防雷及接地系统等组成),弱电系统(主要由电话/数据通讯系统、卫星电视接收及有线电视系统、保安监控系统、楼宇自控系统、公共广播系统等组成)。2.4.4.2绐排水工程2.4.5市政工程概况2.4.6筑炉工程概况2.4.7输电线路工程概况2.5工程主要实物量(附表)2.6工程开工、竣工日期或工期要求2.7工程管理目标根据公司质量环境职业健康安全一体化管理方针和管理目标,结
4、合工程实际确定本工程质量环境职业健康安全管理目标。2.7.1工程质量目标根据合同及公司质量环境职业健康安全一体化管理方针和管理目标,规定工程质量应达到的质量等级或创优质工程的级别等内容。2.7.2职业健康安全管理目标根据公司质量环境职业健康安全一体化管理方针和管理目标,结合工程的实际及合同要求,确定本工程的职业健康安全管理目标2.7.3环境管理、文明施工管理目标根据公司质量环境职业健康安全一体化管理方针和管理目标,结合工程的实际及合同要求,确定本工程的环境管理。3、施工组织及管理机构3.1机构设置及其职能,规定工程项目部组织机构的设置及其相应的职能(机构图表示)。3.2项目经理、总工程师的职责
5、、权限。3.3施工组织管理模式对施工、技术、质量、进度、环境与职业健康安全等管理工作加以说明。4、施工总平面布置图施工总平面布置图应包含的内容及部分文字说明:4.1标明施工周转材料堆场:4.2标明生产区、生活区的排污系统、沉淀池、总排污口等:4.3标明危险品、易燃易爆品存放位置。4.4标明固体废弃物回收点、施工废料堆放点等;4.5钢筋加工场地和其它加工场地(钢结构制作、木制品制作、结构件、预制等)。4.6现场临时设施的设置(包括生活、生产设施、临时办公室等的设置),注意办公区、生活区与生产区域必须分开布置,且有隔离措施。4.7对允许搭设校搅拌站的工程项目应详述校搅拌站的布置方案,不能设置碎搅拌
6、站的工程项目应说明商品硅进场安排及零星杜解决办法。4.8施工用水、用电4.8.1施工临时用电应按JGJ46-2005施工现场临时用电安全技术规范编制专项临时用电施工组织设计和临时用电方案。4.8.2施工现场用临时水应按节约和环保要求设置计量仪表,其给水管的布置应符合消防要求。4.9起重机械的选用和平面布置位置、吊装线路。4.10施工噪声、废液及废气排放应符合环境保护和工程所在地的规定要求。4.11施工用水、用电备用措施。4.12施工临时道路(交通)的设置及维护、管理措施。4.13临时(或永久性)取土、堆土(或弃土)场设置。4.14主要设备临时堆场。4.15施工防护。5、施工进度计划5.1施工顺
7、序采用施工流程图表示。5.2工程进度网络计划图。采用时标网络图绘制,并列出ABC三级考核点。5.3保证工期的措施,应说明如何保证合同工期的实现(包括顾客应提供的必要条件)。6、主要施工方法及技术措施6.1内容6.1.1施工测量方法:测量控制座标点、标高点的基准依据及平面位置,施工测量的内容及方法,测量控制网点的标记方式,施测用具的名称、型号、规格及精度要求。对大、中型工程项目应另行编制施测方案。6.1.2施工过程在中的主要施工方法及技术措施:规定施工过程中的各阶段的主要施工方法、技术措施、特定要求等,应针对工程项目的特点,按施工阶段分专业进行表述。主要专业有:6.1.2.1土建工程6.1.2.
8、2装饰工程6.1.2.3机电设备安装工程6.1.2.4筑炉工程6.1.2.5市政工程6.1.2.6钢结构工程6.1.2.7管道安装工程6.1.2.8送变电工程6.2特殊过程。规定工程项目涉及的特殊过程及引用的作业指导书名称或应编制的作业指导书目录。6.3拟采用的四新技术(新技术、新材料、新工艺、新设备)项目。施工组织设计中应将拟采用的四新”技术项目进行有关阐述。7、本工程拟定应编制的施工方案根据工程规模及专业情况,明确应该编制的施工方案目录。一般情况下应编制如下施工方案:7.1基础工程施工方案7.2主体工程施工方案7.3电气工程施工方案7.4通风、空调工程施工方案7.6设备安装工程施工方案7.
9、7施工测量方案7.8装饰工程施工方案7.9屋面防水工程施工方案7.10预制方案7.11吊装方案7.12脚手架(龙门架、井字架)搭拆施工方案7.13塔吊安拆方案7.14施工现场临时用电方案7.15其它(指此处未列明,但在施工中是重点或难点的项目)施工方案或作业设计。除以上应编制的方案外,根据建设工程安全生产管理条例要求和危险性较大工程安全专项施工方案编制及专家论证审查办法的规定,还应编制下列安全专项施工方案:7.16基坑支护与降水工程基坑支护工程是指开措深度超过5m(含5m)的基坑(槽)并采用支护结构施工的工程;或基坑虽未超过5m,但地质条件和周围环境复杂、地下水位在坑底以上等工程。7.17土方
10、开挖工程土方开挖工程是指开挖深度超过5m(含5m)的基坑、槽的土方开挖。7.18模板工程各类工具式模板工程,包括滑模、爬模、大模板等;水平混凝土构件模板支撑系统及特殊结构模板工程。7.19起重吊装工程7.20脚手架工程7.20.1高度超过24m的落地式钢管脚手架;7.20.2附着式升降脚手架,包括整体提升与分片式提升;7.20.3悬挑式脚手架;7,20.4门型脚手架:7.20.5挂脚手架;7.20.6吊篮脚手架;7.20.7卸料平台。7.21拆除、爆破工程采用人工、机械拆除或爆破拆除的工程。7.22其他危险性较大的工程7.22.1建筑幕墙的安装施工;7.22.2预应力结构张拉施工;7.22.3
11、隧道工程施工;7.22.4桥梁工程施工(含架桥);7.22.5特种设备施工;7.22.6网架和索膜结构施工;7.22.76m以上的边坡施工;7.22.8大江、大河的导流、截流施工;7.22.9港口工程、航道工程;7.22.10采用新技术、新工艺、新材料,可能影响建设工程质量安全,已经行政许可,尚无技术标准的施工。以上应编制的施工方案和安全专项施工方案如有重复,可合并为安全专项施工方案进行编制(安全专项施工方案的编制内容及专家论证见工程技术管理办法的有关规定)。8、工程质量管理和保证措施8.1工程质量规划规定工程质量管理的形式、原则,必须遵循的有关规定以及针对工程特点所采取的特殊措施等;若定为创
12、优质工程,则应单独编制创优规划。8.2保证工程质量应遵循的国家及行业有关施工验收规范、规程和质量检验评定标准,施工质量验收规范的名称、编号。8.3工程质量管理和控制的项目内容施工组织设计中应明确具体的质量控制点,单独编制详细的质量检查方案。8.4对工程项目的检、试验计划作出明确的规定(含检、试验项目的名称、规定、要求、内容、标准及试验单位等)。8.5建立有效的质量保证体系,制定措施以确保质量目标的实现。8.6拟引用的统计技术目录。9、劳动组织计划9.1以工程施工进度网络图为编制依据,并根据确定的施工方法和工艺流程编制劳动力平衡图表。图表中列出各阶段主要工种的人员数量。9.2提出对特种作业人员持
13、证上岗资格等的规定。10、主要施工机械、器具计划对所用施工机械、器具的名称、规格、型号、数量及进出场时间作出规定和说明。11、施工用料计划11.1原材料供应计划:包括主要原材料的名称、规格、品种、数量等。11.2成品、半成品供应计划:内容同ILl11.3周转材料供应计划:内容同11.1IL4特殊物资供应计划(主要指与职业健康安全及环境有关的物资)12、职业健康安全管理体系12.1职业健康安全管理措施建立以项目经理为首的安全生产保证体系,并绘制组织机构图、职能分配表。建立职业健康安全法律、法规目录清单,收集主要法律、法规及标准、规范文本。根据工程的特点和具体情况进行危险源辩识,填写工程项目危险源
14、调查表;参照公司发布的重大危险源清单和工程项目危险源调查表,确定本工程施工阶段的重大危险源清单。依据工程项目确定的重大危险源、职业健康安全管理目标编制职业健康安全管理方案制定重大危险源控制措施,落实措施费用;并针对工程项目重大危险源编制监控措施应急准备与响应预案以及紧急救护措施。制定安全生产责任制和安全生产规章制度。12.2安全教育措施规定安全教育的安排、内容,包括体系管理方针、目标、重大危险源、安全管理方案、重大危险源控制及监控措施、应急预案等内容。12.3制定分部分项工程施工安全技术措施,并为预算部门提供编制相应安全技术措施费用的依据。主要内容应包括:12.3.1深基础作业安全技术措施12
15、.3.2高处作业安全技术措施12.3.3特殊部位安全技术措施12.3.4洞口及临边安全技术措施12.3.5临时用电安全措施12.3.6施工机械、设备及使用安全措施12.3.7脚手架工程安全技术措施12.3.8起重吊装工程安全技术措施12.3.9设备安装试运转安全技术措施12.3.10施工现场消防措施上述分部、分项工程施工安全技术措施的制定,可与安全专项施工方案合并编制。13环境管理体系、文明施工措施13.1环境保护及文明施工措施13.L1建立工程项目环境保护保证体系,绘制保证体系,落实环境管理职责。13.1.2建立环境保护法律、法规目录清单,收集主要环保法律、法规及工程项目所在地环境保护要求的文本。13.2.3根据工程项目的具体情况进行环境因素识别,填写工程项目环境因素识别表。13.1.4参照公司发布的重要环境因素清单和工程项目环境因素识别表,确定工程项目重要环境因素清单。13.1.5依据工程项目确定的重要环境因
