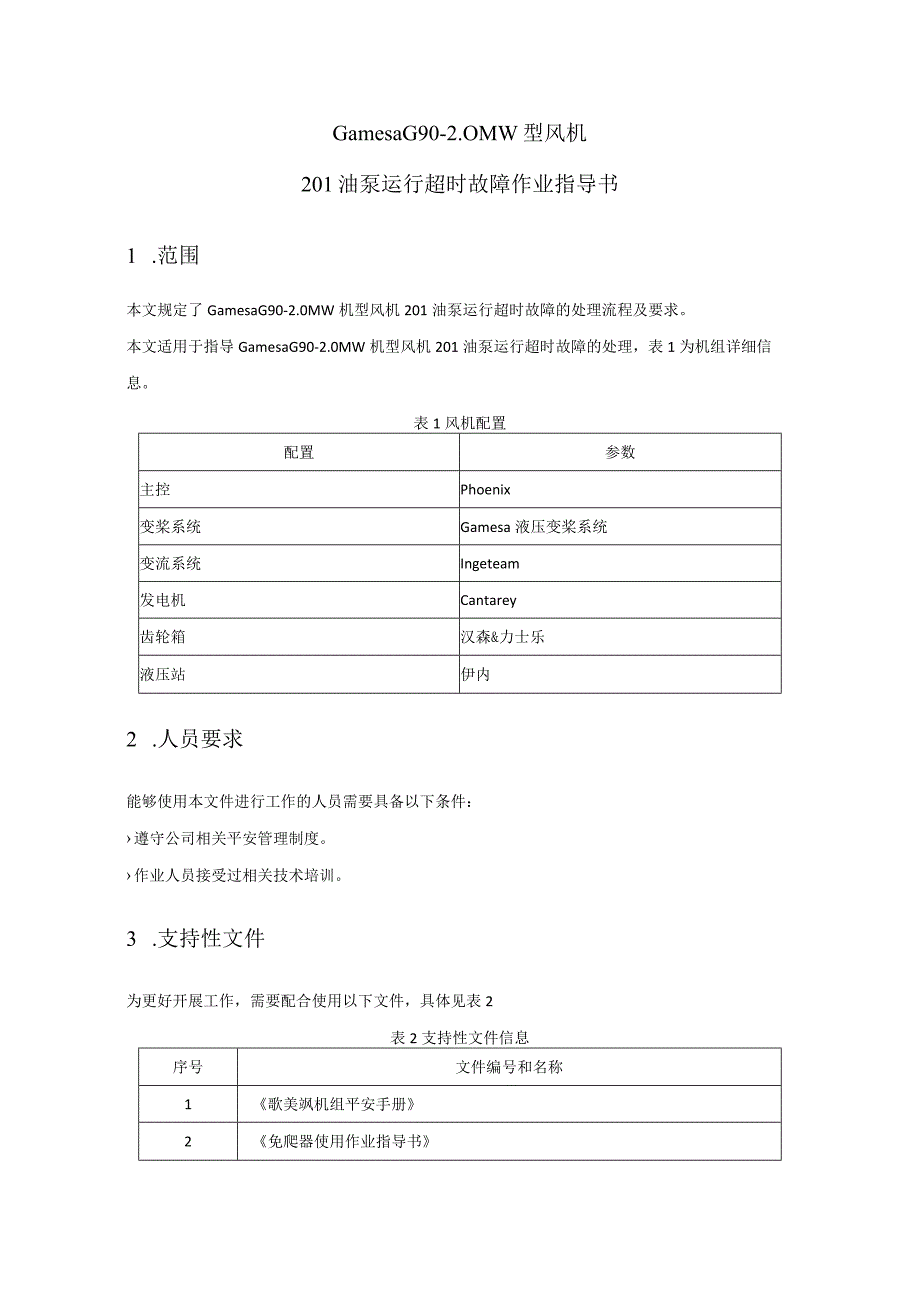

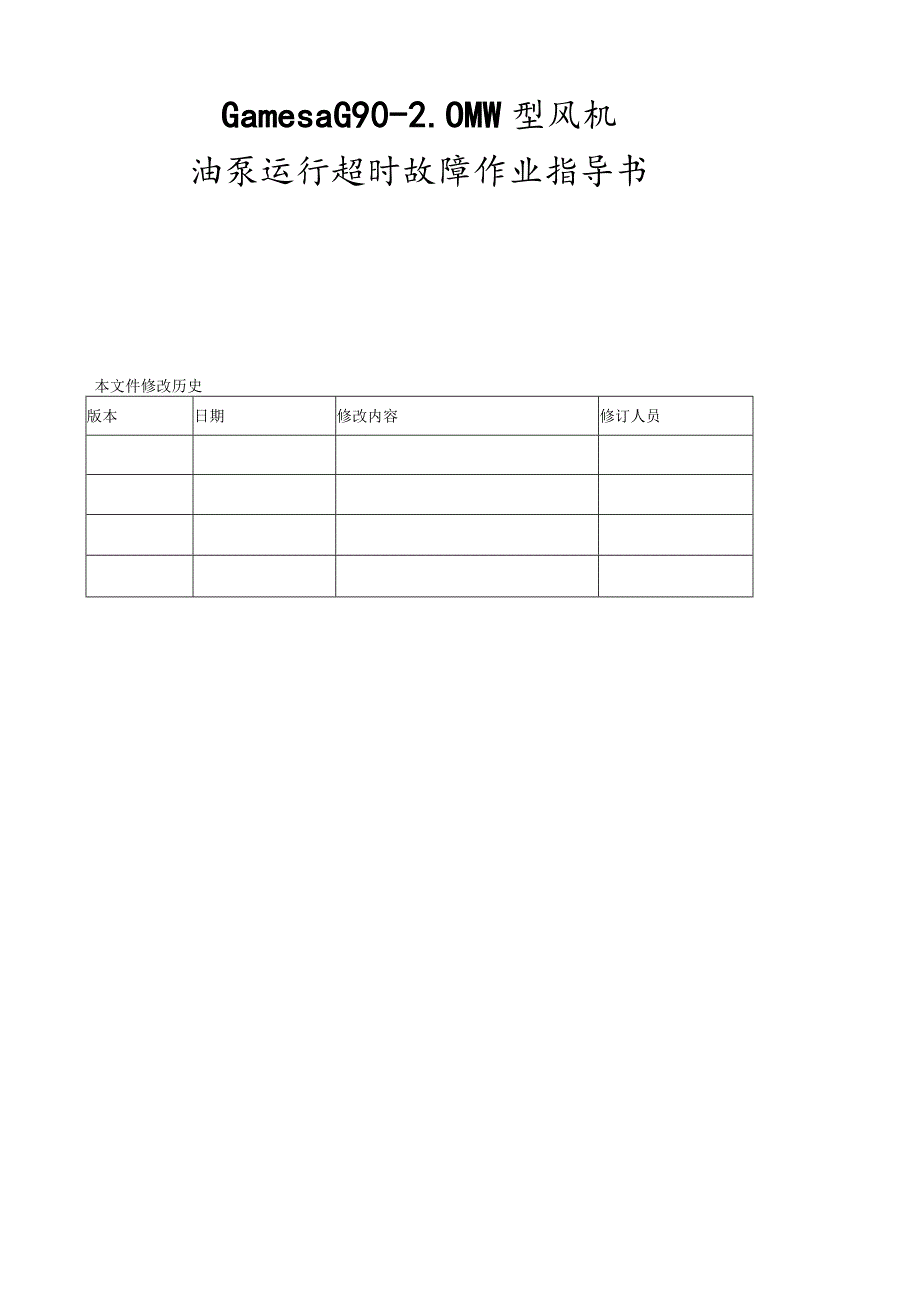

1、GamesaG90-2.OMW型风机油泵运行超时故障作业指导书本文件修改历史版本日期修改内容修订人员GamesaG90-2.OMW型风机201油泵运行超时故障作业指导书1 .范围本文规定了GamesaG90-2.0MW机型风机201油泵运行超时故障的处理流程及要求。本文适用于指导GamesaG90-2.0MW机型风机201油泵运行超时故障的处理，表1为机组详细信息。表1风机配置配置参数主控Phoenix变桨系统Gamesa液压变桨系统变流系统Ingeteam发电机Cantarey齿轮箱汉森&力士乐液压站伊内2 .人员要求能够使用本文件进行工作的人员需要具备以下条件：遵守公司相关平安管理制度。作

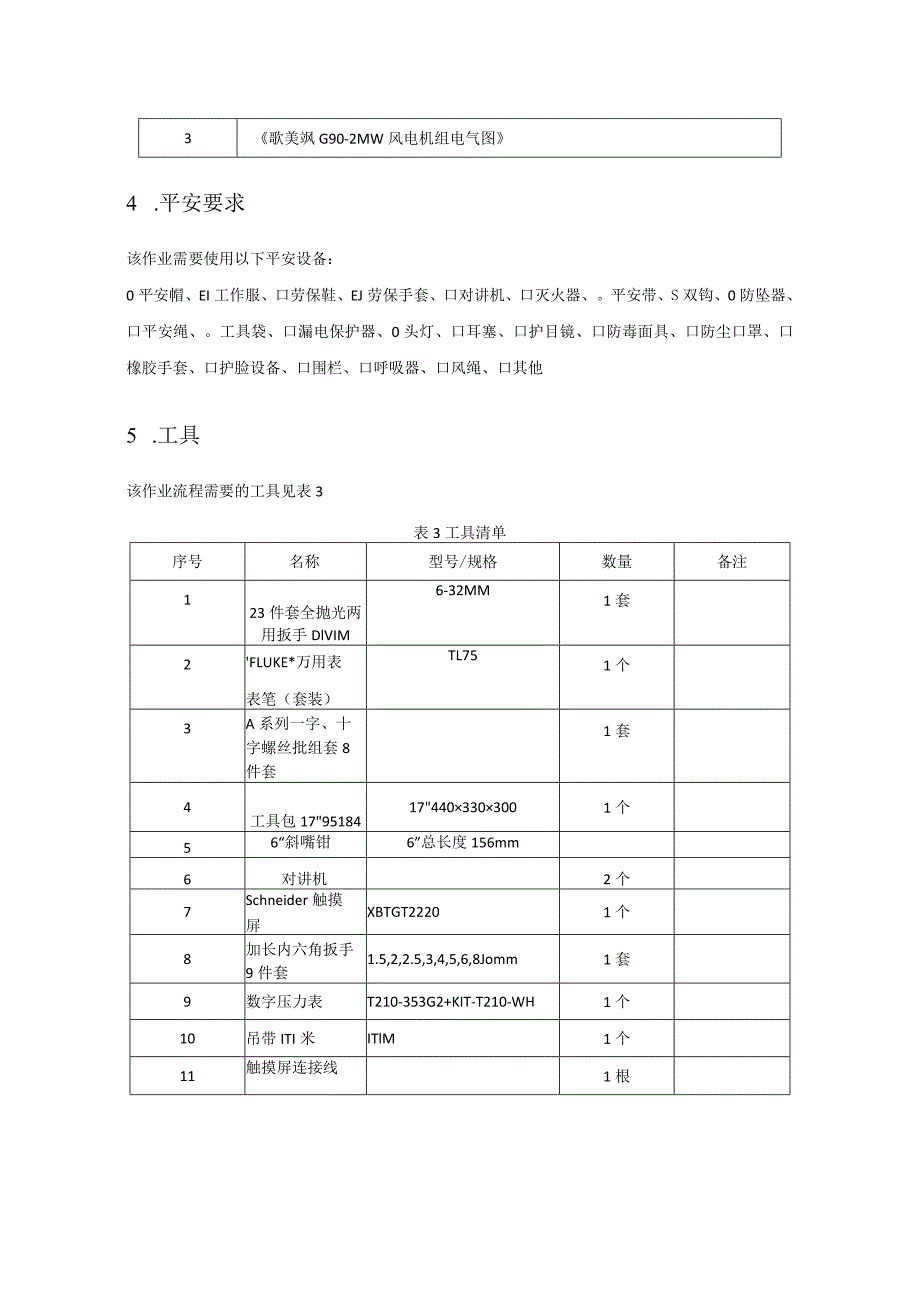

2、业人员接受过相关技术培训。3 .支持性文件为更好开展工作，需要配合使用以下文件，具体见表2表2支持性文件信息序号文件编号和名称1歌美飒机组平安手册2免爬器使用作业指导书3歌美飒G90-2MW风电机组电气图4 .平安要求该作业需要使用以下平安设备：0平安帽、EI工作服、口劳保鞋、EJ劳保手套、口对讲机、口灭火器、。平安带、S双钩、0防坠器、口平安绳、。工具袋、口漏电保护器、0头灯、口耳塞、口护目镜、口防毒面具、口防尘口罩、口橡胶手套、口护脸设备、口围栏、口呼吸器、口风绳、口其他5 .工具该作业流程需要的工具见表3表3工具清单序号名称型号/规格数量备注123件套全抛光两用扳手DlVIM6-32MM
3、1套2FLUKE*万用表表笔（套装）TL751个3A系列一字、十字螺丝批组套8件套1套4工具包1795184174403303001个56“斜嘴钳6”总长度156mm6对讲机2个7Schneider触摸屏XBTGT22201个8加长内六角扳手9件套1.5,2,2.5,3,4,5,6,8Jomm1套9数字压力表T210-353G2+KIT-T210-WH1个10吊带ITI米ITlM1个11触摸屏连接线1根6 .材料该作业流程需要的材料见表4表4材料清单序号名称型号/规格数量1液压站电机HYDRAULICGROUPMOTORLEROYSOMER1个2泵头PUMPKP3031d.c1个3平安阀液压组
4、件/减压阀ValvulaVickersPRV1-10-C-0-6/PRV1-10-C-0-6/1个4液压站接触器ContactorabbA50-303P(COIL230VAC)1个7 .故障描述表5为故障信息序号工程描述1故障名称201油泵运行超时2触发条件油压低于180Bar且油泵被激活超过60秒3可能故障原因1) 液压回路泄压；2) 液压泵损坏；3) 液压站接触器损坏；4) 压力反应回路接线松动8 .操作步骤表6为具体的操作步骤步骤动作操作分解描述66aIay；4AUULnWI99，I-CAEMl4MAEAM4.J0NA阀等，根据具体泄压位置逐一检查或更换。3)如无泄压，检查液压站接触器吸和是否良好、电压是否690V,否那么应更换或检查接线。接触器如无问题，此时压力上升较慢、液压站内没有泄压声音，应检查液压站电机及泵头，多数因泵头无力导I致压力上升较慢，应更换。4复核检查
