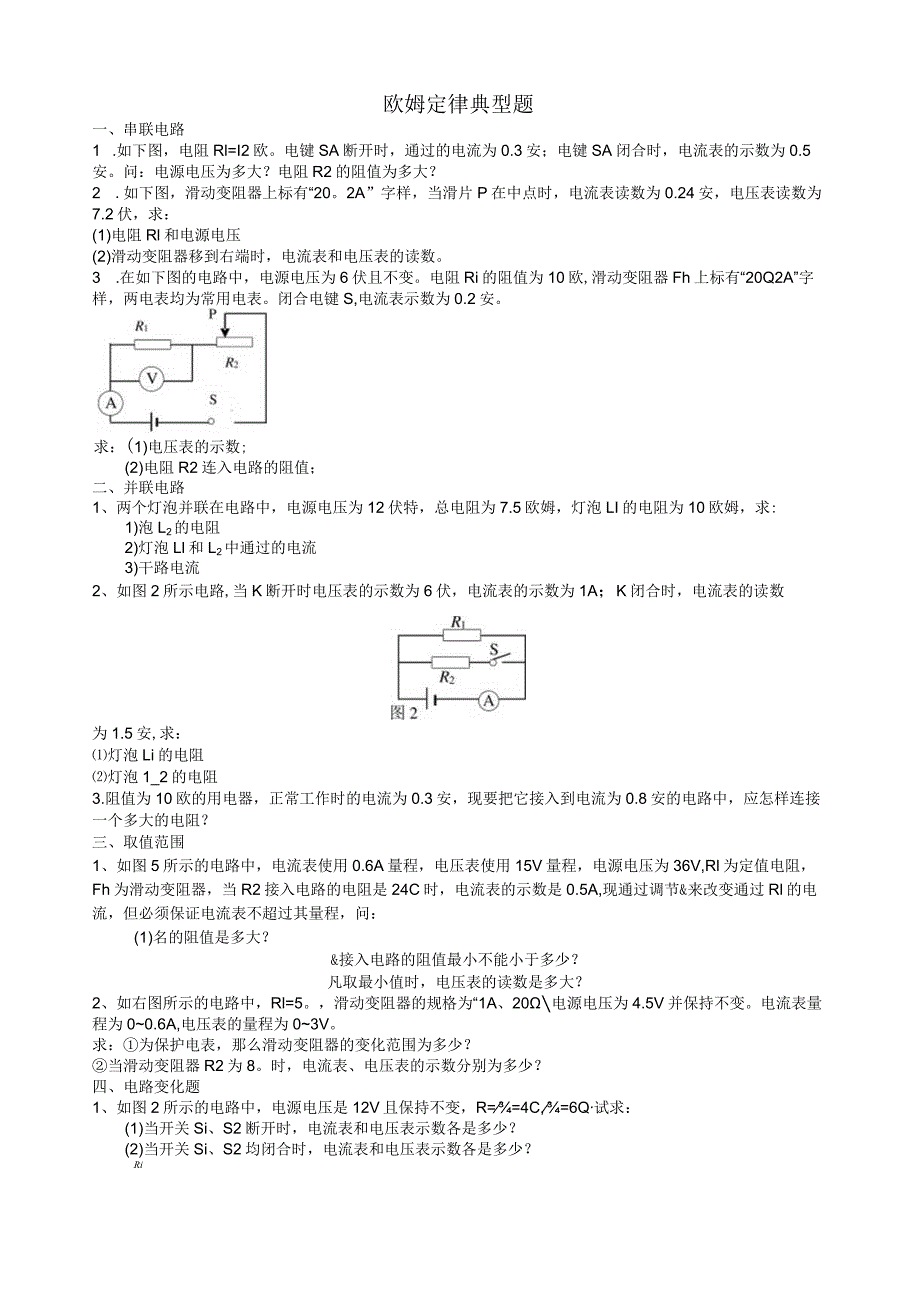

1、欧姆定律典型题一、串联电路1 .如下图，电阻Rl=I2欧。电键SA断开时，通过的电流为0.3安；电键SA闭合时，电流表的示数为0.5安。问：电源电压为多大？电阻R2的阻值为多大？2 .如下图，滑动变阻器上标有“20。2A”字样，当滑片P在中点时，电流表读数为0.24安，电压表读数为7.2伏，求：(1)电阻Rl和电源电压(2)滑动变阻器移到右端时，电流表和电压表的读数。3 .在如下图的电路中，电源电压为6伏且不变。电阻Ri的阻值为10欧,滑动变阻器Fh上标有“20Q2A”字样，两电表均为常用电表。闭合电键S,电流表示数为0.2安。求：(1)电压表的示数;(2)电阻R2连入电路的阻值；二、并联电路
2、1、两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡LI的电阻为10欧姆，求:1)泡L2的电阻2)灯泡Ll和L2中通过的电流3)干路电流2、如图2所示电路,当K断开时电压表的示数为6伏，电流表的示数为1A；K闭合时，电流表的读数为1.5安,求：灯泡Li的电阻灯泡1_2的电阻3.阻值为10欧的用电器，正常工作时的电流为0.3安，现要把它接入到电流为0.8安的电路中，应怎样连接一个多大的电阻？三、取值范围1、如图5所示的电路中，电流表使用0.6A量程，电压表使用15V量程，电源电压为36V,Rl为定值电阻，Fh为滑动变阻器，当R2接入电路的电阻是24C时，电流表的示数是0.5A,
3、现通过调节&来改变通过Rl的电流，但必须保证电流表不超过其量程，问：(1)名的阻值是多大？&接入电路的阻值最小不能小于多少？凡取最小值时，电压表的读数是多大？2、如右图所示的电路中，Rl=5。，滑动变阻器的规格为“1A、20电源电压为4.5V并保持不变。电流表量程为00.6A,电压表的量程为03V。求：为保护电表，那么滑动变阻器的变化范围为多少？当滑动变阻器R2为8。时，电流表、电压表的示数分别为多少？四、电路变化题1、如图2所示的电路中，电源电压是12V且保持不变，R=4C,=6Q试求：(1)当开关Si、S2断开时，电流表和电压表示数各是多少？(2)当开关Si、S2均闭合时，电流表和电压表示

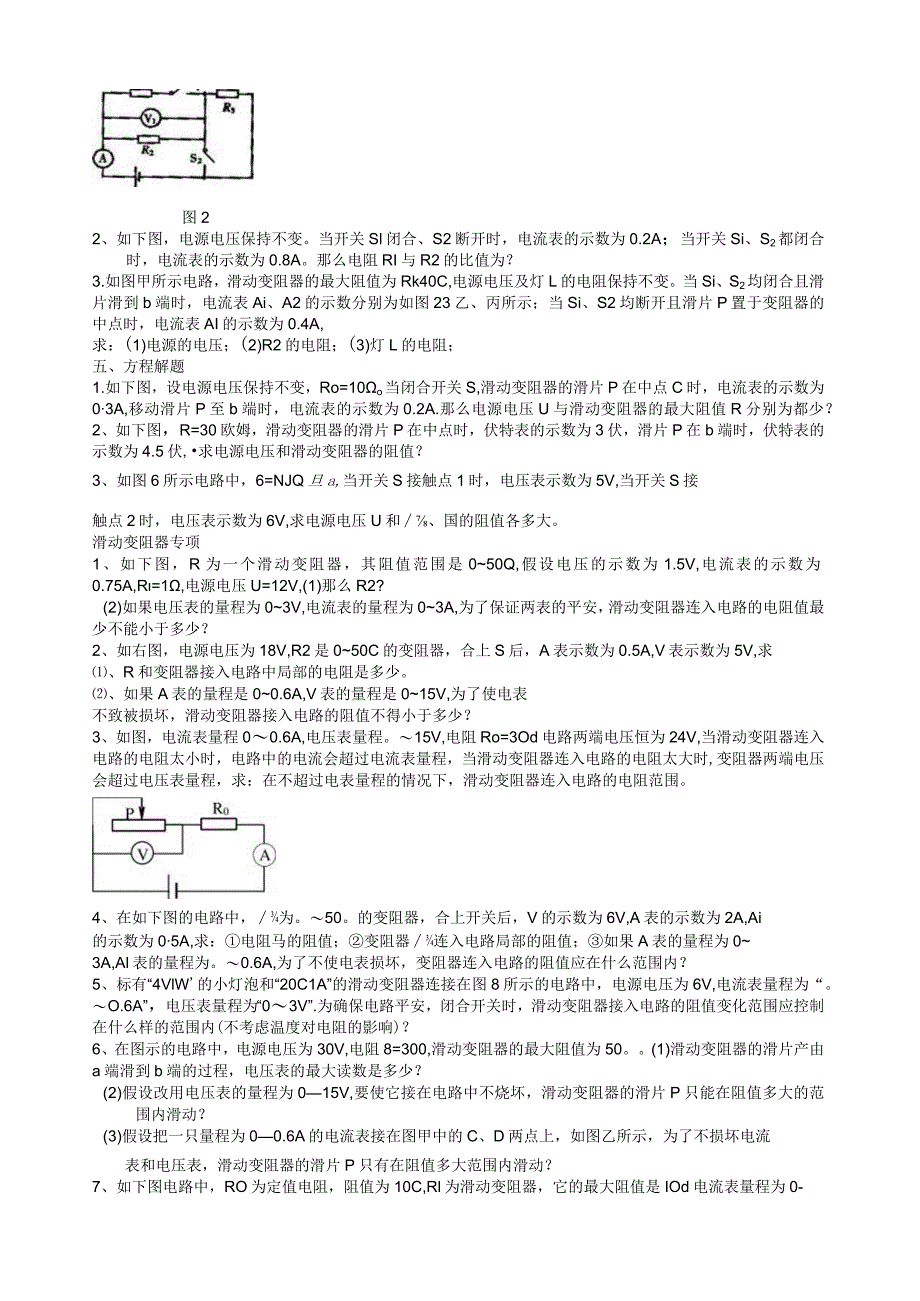

4、数各是多少？Ri图22、如下图，电源电压保持不变。当开关Sl闭合、S2断开时，电流表的示数为0.2A；当开关Si、S2都闭合时，电流表的示数为0.8A。那么电阻RI与R2的比值为？3.如图甲所示电路，滑动变阻器的最大阻值为Rk40C,电源电压及灯L的电阻保持不变。当Si、S2均闭合且滑片滑到b端时，电流表Ai、A2的示数分别为如图23乙、丙所示；当Si、S2均断开且滑片P置于变阻器的中点时，电流表AI的示数为0.4A,求：(1)电源的电压；(2)R2的电阻；(3)灯L的电阻；五、方程解题1.如下图，设电源电压保持不变，Ro=10o当闭合开关S,滑动变阻器的滑片P在中点C时，电流表的示数为03A
5、,移动滑片P至b端时，电流表的示数为0.2A.那么电源电压U与滑动变阻器的最大阻值R分别为都少？2、如下图，R=30欧姆，滑动变阻器的滑片P在中点时，伏特表的示数为3伏，滑片P在b端时，伏特表的示数为4.5伏,求电源电压和滑动变阻器的阻值？3、如图6所示电路中，6=NJQ旦a,当开关S接触点1时，电压表示数为5V,当开关S接触点2时，电压表示数为6V,求电源电压U和、国的阻值各多大。滑动变阻器专项1、如下图，R为一个滑动变阻器，其阻值范围是050Q,假设电压的示数为1.5V,电流表的示数为0.75A,R=1,电源电压U=12V,(1)那么R2?(2)如果电压表的量程为03V,电流表的量程为03
6、A,为了保证两表的平安，滑动变阻器连入电路的电阻值最少不能小于多少？2、如右图，电源电压为18V,R2是050C的变阻器，合上S后，A表示数为0.5A,V表示数为5V,求、R和变阻器接入电路中局部的电阻是多少。、如果A表的量程是00.6A,V表的量程是015V,为了使电表不致被损坏，滑动变阻器接入电路的阻值不得小于多少？3、如图，电流表量程00.6A,电压表量程。15V,电阻Ro=3Od电路两端电压恒为24V,当滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的电阻太大时,变阻器两端电压会超过电压表量程，求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范
7、围。4、在如下图的电路中，为。50。的变阻器，合上开关后，V的示数为6V,A表的示数为2A,Ai的示数为05A,求：电阻马的阻值；变阻器连入电路局部的阻值；如果A表的量程为03A,Al表的量程为。0.6A,为了不使电表损坏，变阻器连入电路的阻值应在什么范围内？5、标有“4VlW的小灯泡和“20C1A”的滑动变阻器连接在图8所示的电路中，电源电压为6V,电流表量程为“。O.6A”，电压表量程为“03V”.为确保电路平安，闭合开关时，滑动变阻器接入电路的阻值变化范围应控制在什么样的范围内(不考虑温度对电阻的影响)？6、在图示的电路中，电源电压为30V,电阻8=300,滑动变阻器的最大阻值为50。(

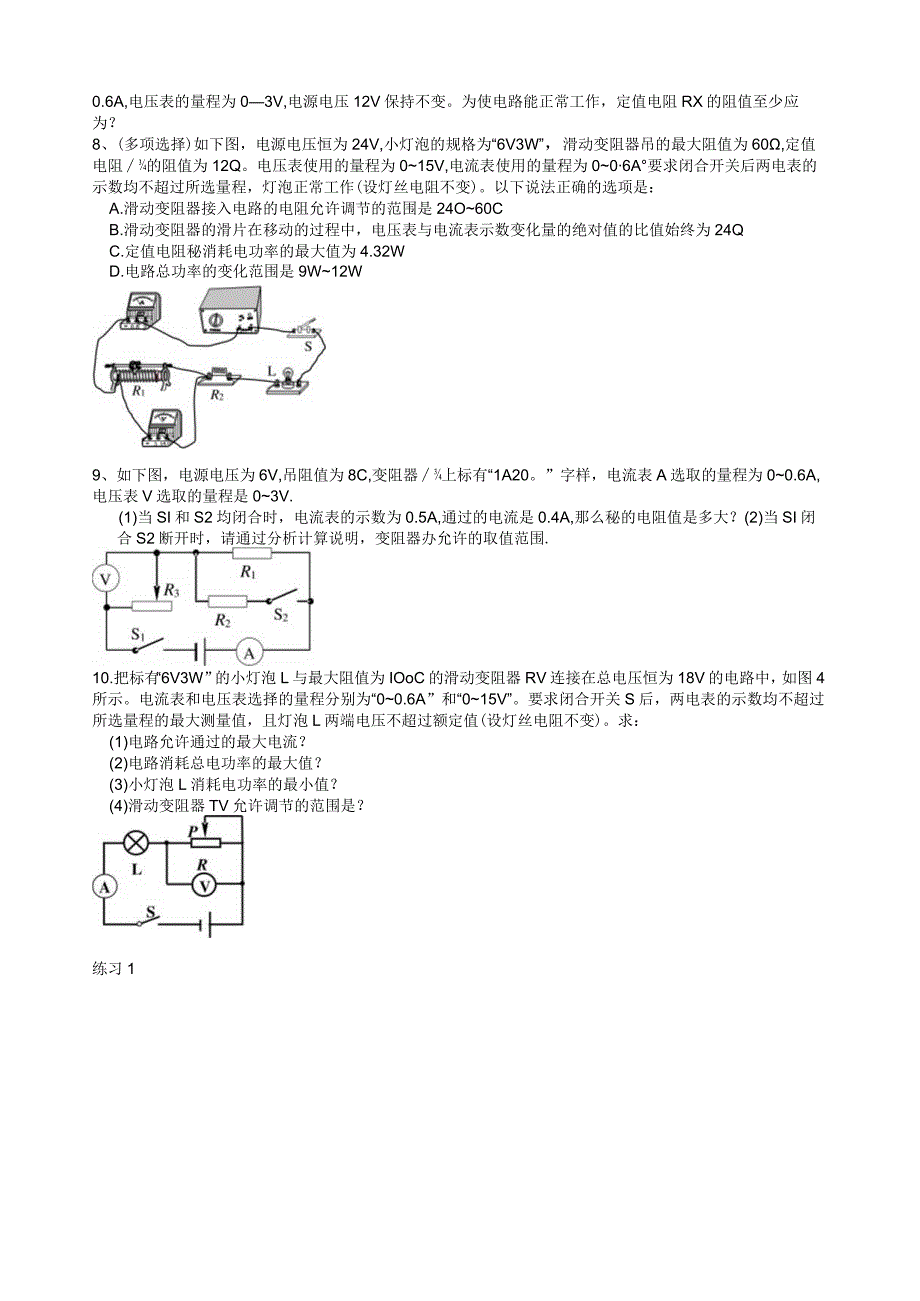

8、1)滑动变阻器的滑片产由a端滑到b端的过程，电压表的最大读数是多少？(2)假设改用电压表的量程为015V,要使它接在电路中不烧坏，滑动变阻器的滑片P只能在阻值多大的范围内滑动？(3)假设把一只量程为00.6A的电流表接在图甲中的C、D两点上，如图乙所示，为了不损坏电流表和电压表，滑动变阻器的滑片P只有在阻值多大范围内滑动？7、如下图电路中，RO为定值电阻，阻值为10C,Rl为滑动变阻器，它的最大阻值是IOd电流表量程为0-0.6A,电压表的量程为03V,电源电压12V保持不变。为使电路能正常工作，定值电阻RX的阻值至少应为？8、(多项选择)如下图，电源电压恒为24V,小灯泡的规格为“6V3W”
9、，滑动变阻器吊的最大阻值为60,定值电阻的阻值为12Q。电压表使用的量程为015V,电流表使用的量程为006A要求闭合开关后两电表的示数均不超过所选量程，灯泡正常工作(设灯丝电阻不变)。以下说法正确的选项是：A.滑动变阻器接入电路的电阻允许调节的范围是24O60CB.滑动变阻器的滑片在移动的过程中，电压表与电流表示数变化量的绝对值的比值始终为24QC.定值电阻秘消耗电功率的最大值为4.32WD.电路总功率的变化范围是9W12W9、如下图，电源电压为6V,吊阻值为8C,变阻器上标有“1A20。”字样，电流表A选取的量程为00.6A,电压表V选取的量程是03V.(1)当SI和S2均闭合时，电流表的
10、示数为0.5A,通过的电流是0.4A,那么秘的电阻值是多大？(2)当SI闭合S2断开时，请通过分析计算说明，变阻器办允许的取值范围.10.把标有“6V3W”的小灯泡L与最大阻值为IOoC的滑动变阻器RV连接在总电压恒为18V的电路中，如图4所示。电流表和电压表选择的量程分别为“00.6A”和“015V”。要求闭合开关S后，两电表的示数均不超过所选量程的最大测量值，且灯泡L两端电压不超过额定值(设灯丝电阻不变)。求：(1)电路允许通过的最大电流？(2)电路消耗总电功率的最大值？(3)小灯泡L消耗电功率的最小值？(4)滑动变阻器TV允许调节的范围是？练习11 .如图1所示电路，电源电压保持不变，当
11、开关S断开与闭合时，电路中电流表的示数比是1：3,那么可知电阻用和的阻值之比是()D、3 ： 12 .如图2所示电路，电源电压保持不变。定值电阻片的阻值为4欧姆，定值电阻氏3的阻值为20欧姆，电路中电压表匕和电压表匕的示数分别为5伏特和9伏特，那么电阻是)A、4欧姆B、8欧姆C、12欧姆D、16欧姆3 .如图3所示电路，电源电压保持不变。当开关S闭合后，电路中电压表匕的示数为4伏特，电压表匕的示数为6伏特；电路中电流表的示数为1安培，且当电阻力与用对换位置后,电压表匕、电压表6、电流表A三表的示数均不发生改变，那么()图3A、通过三个电阻片、K2、%的电流之和是1安培B、电阻鸟=1欧姆C、电源
12、电压为10伏特D、电阻用两端的电压%=4伏特4 .如图4所示电路，电源电压保持不变。当滑动变阻器的滑片P在变阻器。端,且只闭合开关SI时，电路中电压表匕、1的示数比为1：1。当开关Sl和$2都闭合时，电路中电流表4、4的示数之比为2：1。假设将滑动变阻器的滑片尸固定在变阻器中央时，那么以下说法中错误的选项是()A、只闭合开关S时，电压表匕、V2的示数之比为2：1B、只闭合开关52时，电压表%、匕的示数之比为4：1C、开关SI和Sa都闭合时，电流表4、的示数比为2：1D、开关$和S2都闭合时，电流表4、4的示数比为1：2。5 .有两个定值电阻片和r2,它们的阻值之比为31,将它们串联在电压恒定的
13、电源上，假设电阻用两端的电压是3伏特，那么电源电压是()A、3伏特B、9伏特C、6伏特D、12伏特6 .如图5所示电路，电源电压为6伏特且保持不变，电阻片的阻值为200欧姆，电阻用的阻值为300欧姆。当滑动变阻器的滑片F从。端移到端时，电压表示数的变化情况是()A、6伏特至0伏特B、3.6伏特至6伏特C、6伏特至3.6伏特D、6伏特至2.4伏特7 .如图6所示电路，电源电压U保持不变，电路中电流表的示数是0.3安培。假设在电路中A、B两点之间再接入电阻0时，且：r2=2鸟。那么此时电路中电流表的示数为()图6A、0.1安培B、0.3安培C、0.45安培D、0.9安培8 .三个电阻片及,当把它们
14、并联时总电阻为R,那么它们的大小关系是()A、用R&B、XR%c、R=%RB2、D3、B4、D5、D6、C7、C8、D练习21 .如图104所示，电源电压为8伏特，电阻R1=4R2,安培表的示数为0.2安培；求电阻Rl和R2的电阻值各为多少欧姆？2 .如图105所示，电源电压为36伏特，灯泡Ll电阻为10欧姆，闭合电键后，通过L2灯泡的电流强度是09安培，求干路中的电流强度和电路的总电阻。3 .如图106所示，电阻R1=6欧姆，通过R2的电流强度12=0.5安培，通过Rl和R2的电流强度之比为11：12=2：3求R2的阻值和总电压U。4如图107所示电路当电键K闭合后安培计的读数为2安培,伏特
15、计的读数为6伏特,如果R1=3R2求电阻R1、R2的值。5 .如图108所示，电源电压为15伏特，电阻RI=R2=10欧姆，求以下情况安培表和伏特表的示数。（1）当K接通时；（2）当K断开时。6 .在图109所示电路中，电源电压为U,电路中的电阻为Fh,通过安培表的电流为11。假设想得到通过安培表的电流为3h,需要和Ri并联一个多大的电阻R2?7 .将2欧姆的电阻和6欧姆的电阻并联，如果2欧姆电阻上的电压为6伏特，那么通过每个电阻里的电流强度和并联局部的总电流强度各是多少？8 .在图112所示的电路中，电阻R1=4Q,R2=1,R3为滑动变阻器，电源电压为12伏（电源电压保持不变）。所用的安培表量程是03A,伏特表的量程为06V,在实验过程中，为了使安培表、伏特表都不会损坏，那么滑动变阻器接入电路中的电阻至少多大？9 .在图113所示的电路中，电阻RI的阻值是5欧姆，干路中的电流强度I是0.5安培，电阻R2两端的电压是2伏特。求：（1）通过Rl的电流强度；（2）通过R2的电流强度；（3）R2
