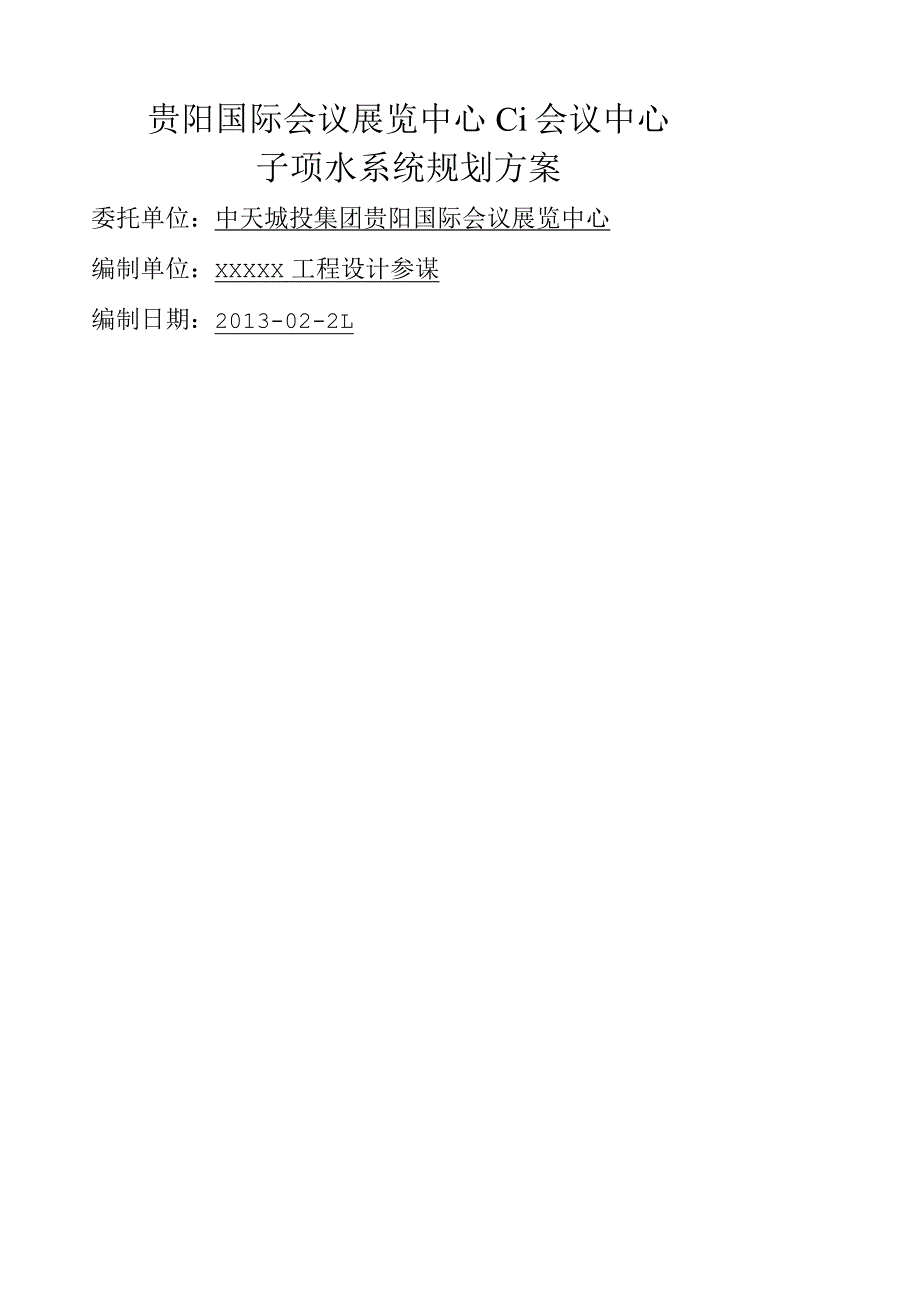

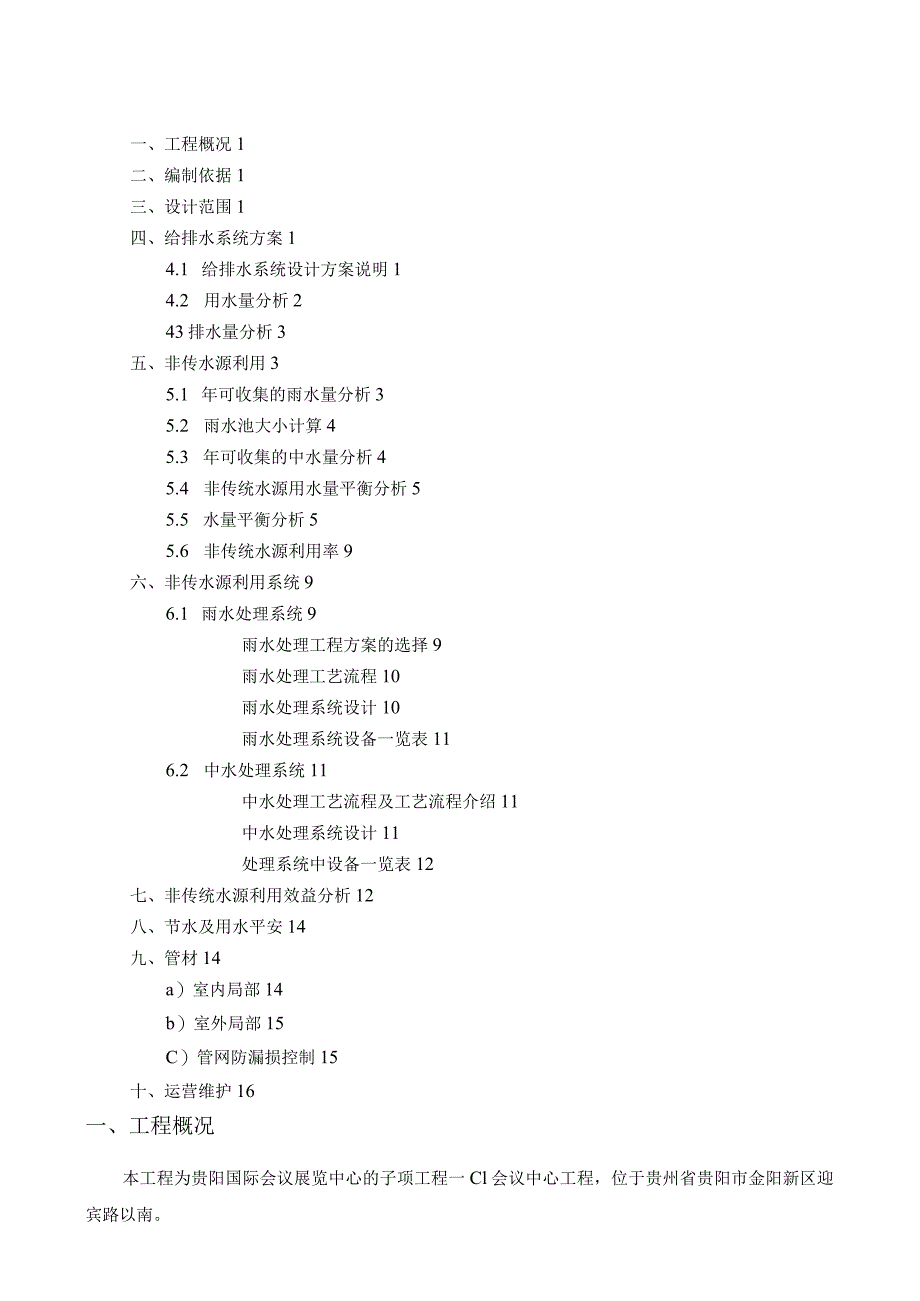

1、贵阳国际会议展览中心Ci会议中心子项水系统规划方案委托单位：中天城投集团贵阳国际会议展览中心编制单位：XXXXX工程设计参谋编制日期：2013-02-2L一、工程概况1二、编制依据1三、设计范围1四、给排水系统方案14.1 给排水系统设计方案说明14.2 用水量分析243排水量分析3五、非传水源利用35.1 年可收集的雨水量分析35.2 雨水池大小计算45.3 年可收集的中水量分析45.4 非传统水源用水量平衡分析55.5 水量平衡分析55.6 非传统水源利用率9六、非传水源利用系统96.1 雨水处理系统9雨水处理工程方案的选择9雨水处理工艺流程10雨水处理系统设计10雨水处理系统设备一览表1
2、16.2 中水处理系统11中水处理工艺流程及工艺流程介绍11中水处理系统设计11处理系统中设备一览表12七、非传统水源利用效益分析12八、节水及用水平安14九、管材14a）室内局部14b）室外局部15C）管网防漏损控制15十、运营维护16一、工程概况本工程为贵阳国际会议展览中心的子项工程一Cl会议中心工程，位于贵州省贵阳市金阳新区迎宾路以南。工程参评范围总面积约72,885平方米；会议中心为地下2层，地上4层，总建筑面积67,194平方米，其中地上建筑面积为44,363平方米。建筑占地面积为16,126平方米。绿地率为42%。该工程定位做绿色建筑三星。二、编制依据1 .室外排水设计标准GBJ5
3、0014-20062 .室外给水设计标准GB50013-20063 .建筑给水排水设计标准GB50015-20034 .住宅建筑标准GB50368-20055 .建筑给水排水设计标准GB500156 .民用建筑节水设计标准GB50555-20107 .建筑给水排水设计标准(GB5OO15-2OO3)8 .建筑中水设计标准(GB50336-2002)9 .城市污水再生利用一城市杂用水水质(GB/T18920-2002)10 .城市污水再生利用一景观环境用水水质(GB/T18921-2002)11 .施工图相关图纸及根底资料。三、设计范围建筑红线内的给水系统、中水系统、雨水系统、绿化喷灌/滴灌系统
4、等。四、给排水系统方案4.1 给排水系统设计方案说明本工程设有生活给水系统、生活污水系统、生活废水系统、中水系统、雨水收集回用系统、消火栓给水系统、自动喷水灭火系统、大空间智能型主动喷水灭火系统、气体消防系统及灭火器配置。1) 生活给水系统：2) .市政给水管网供水压力为0.13MPa。3) .本工程最高日用水量(包括空调补水和采暖用水)为638m3d;最大小时用水量为109m3h;平均小时用水量为26.6m3h;4) .给水系统分区：a.给水系统纵向不分区,全部由生活泵房加压供水；生活泵房设于会议中心地下二层；b.供水设备采用箱式无负压叠压供水设备(即无负压智能全自动增压水箱供水设备)，既能
5、充分利用市政水压，又能储存一定的自动更换的水量作为缓冲；同时减少投资和防止二次污染，节能环保；设置一套无负压叠压供水设备，供给生活用水、空调冷却塔、膨胀水箱补水等。5) .Cl会议中心和c2-201大厦共用消防泵房及水池，消防泵房和水池均设在c2-201大厦的地下二层，消防系统设置两座容积为648m3的消防水池，并分为两格；屋顶消防稳压泵房设不锈钢消防水箱一个，储消防水24m3;稳压泵房设于会议中心4楼.6) .每套箱式无负压叠压供水设备包括二台主泵，一用一备；一个稳压补偿罐；一个无负压流量控制器；一个不锈钢水箱和一套智能增压控制装置；由远传压力表(设在泵房内)将管网压力信号反响至变频柜控制水
6、泵的运行。7) .整个会议中心局部生活用水设置进水总水表。2.生活污、废水系统：1) .本工程污、废水采用分流制。室内-6.000以上污水重力自流排入室外污水管;盥洗、淋浴等废水重力流收集排入室内中水调节池；厨房废水重力流排人地下二层隔油处理间进行隔油处理后，再加压收集排入室内中水调节池；2) .本工程最高日排水量(除去回收利用的中水原水量)为70m3d;3) .污水经化粪池处理后，排入市政污水管网；4) .地下室污废水经提升后，排入市政污水管网；5) .空调冷凝水采用间接排水方式；6) .考虑节水和使用方便性，公共卫生间洗手盆、小便斗均采用红外线自动控制阀；蹲式大便器和坐式大便器在设有红外线
7、自动控制阀的同时，还设有手动控制阀，其中坐便器采用隐蔽式水箱。4.2用水量分析1)水源给水管道接自市政自来水管道，常年水压为0.15MPa.市政自来水管道为环本独立区从市政自来水管道两路接入，点分别为迎宾路与规划市政路，引入管管径均为DN350,并在C区内成环，供C区内生活、消防用水。2)用水量参考标准：GB50555-2010民用建筑节水设计标准表1参评地块会仪中心用水量计算表用水场所使用单位用水标准平均日用水量(m3d)年用水天数年用水量(m3a)会议厅8128(座)6L/座位次48.81808784员工60（人）27L/人班1.62252408.2淋浴60（人）70L/人次4.22521
8、058.4餐饮3000(人)35L/人次105505250屋顶+垂直绿化用水3165(m2)0.28m3m2a/886.2室外绿化用水30612(m2)0.28m3m2a/8571.4道路浇洒25847(m2)IL/n/次25.830次755车库冲洗14060(m2)2L112次28.1230次843.6水景用水IOh9.3（m3h）补水定额按循环水量的3%取93180天16740冷却塔补水IOh4.4（m3h）补水定额按循环水量的1%取44（日均补水量）180天7920总计51216.84.3排水量分析1）排水系统本工程污、废水采用分流制。室内-6.（XM）以上污水重力自流排入室外污水管;盥
9、洗、淋浴等废水重力流收集排入室内中水调节池；厨房废水重力流排人地下二层隔油处理间进行隔油处理后，再加压收集排入室内中水调节池。2）最高日污水量最高日污水量：本工程最高日排水量（除去回收利用的中水原水量）为70m3d五、非传水源利用本工程非传统水源利用主要包括两局部：雨水收集利用和中水回用。（非传统水源用于会议中心冲厕、场地绿化浇灌、道路浇洒和地下车库冲洗。）本工程设置雨水收集回用系统，整个工程用地范围内降雨约35%直接入渗回归自然,其余约65%降雨（包括屋面和地面）形成地面径流，经收集排入室外雨水储存池；初期较脏雨水径流经弃流并直接排入市政雨水管网，以及少局部难收集处由市政雨水管网排除，其余较
10、干净雨水排人室外雨水储存池；室外地下设1400m3雨水储存池1个。当有多余雨水时通过雨水储存池溢流管排人多个渗透井，再次进行渗透，还有多余的雨水时才排入市政雨水管网。缺乏局部仍可由室外雨水收集储存池补充供给，保证冲厕、地面和车库冲洗、屋顶绿化等用水全部采用再生水源。5.1年可收集的雨水量分析本工程为贵阳地区工程，根据贵阳地区的历年降雨资料统计，多年平均降雨量为1136.8mmo根据会议中心参评范围，总参评面积为72,885m2,绿化面积为30,612n,硬地面积为25,847m2,建筑物汇水面积为16,126m2o依据民用建筑节水设计标准，年雨水收集量w=(0.6-0.7)qyFw(m3a)0
11、.60.7除去不能形成径流的降雨、弃流雨水等外的可用系数。本工程取0.6。径流系数，该工程开发后，该用地为局部铺砌地面(采用透水材料)、局部建筑屋面和局部人工绿地等，综合雨水径流系数取为0.65。qy多年平均降水厚度，多年平均降雨量为1136.8mm。Fw汇水面积(n?),本工程收集场地全部的雨水，那么汇水面积为72885n0因此，本工程每年可收集雨水量：w=0.6qyFw=0.60.651.136872885=32313m3a5.2 雨水池大小计算根据标准建筑与小区雨水利用工程技术标准，雨水蓄存设施的有效蓄水容积也可根据逐日降雨量和逐日用水量经模拟计算确定。当资料缺乏时应按下式计算：式中Ws
12、雨水净产流量(m3)。c暴雨量径流系数rly设计日降雨量0初期雨水弃流厚度雨水清水池额有效容积，应根据产水曲线、供水曲线确定，并应满足消毒的接触时间要求。在缺乏上述资料情况下，可按雨水回用系统平均日设计用水量的3550%计算，根据雨水回用设计，雨水回用用于景观用水、水景用水、道路浇洒、车库冲洗，根据表一、表二这几项用水数据，可算出年用水量为38839.8nfa,依据设计用水次数和天数，算出平均日用水量为529.66n?4按雨水回用系统平均日设计用水量的38%进行计算，可算出雨水清水池容积为200m3O取C为32mm,0为6.5mm,该用地为局部铺砌地面(采用透水材料)、局部建筑屋面和局部人工绿
13、地等，综合雨水径流系数C取为0.65,F取87942.2(会议中心和201大厦总共面积)，可计算出雨水蓄水池容积约为1200m3,雨水清水池容积为20Om3。5.3 年可收集的中水量分析中水原水为本建筑收集的盥洗、淋浴排水、经有效隔油处理后的厨房废水，具体收集比例为下表：表2会议中心中水收集量计算表用水场所使用单位用水标准平均日产中水量(11)3d)收集比例年用水天数年收集水量(m3a)会议厅8128(座)6L/座位次48.80.4180天3513.6员工60(人)27L/人班1.620.4252天163.3淋浴60（八）70L/人.次4.20.95252天1005.5餐饮3000(人)35L
14、/人次1050.750天3675年可收集中水量8357.4综上会议中心年可收集非传统水量(包括雨水和中水)，总共为40670.4m3a5.4 非传统水源用水量平衡分析会议中心屋顶绿化、冲厕、地面和车库冲洗、屋顶绿化等用水全部采用再生水源，会议中心非传统水使用量为33311.5m3ao表3会议中心非传统水源利用量计算表用水场所使用单位用水标准平均日用水量(nd)利用比例年用水天数年非传统水源利用水量(m3a)会议厅8128(座)6L/座位次48.80.6180天5270.4员工60(人)27L/人班1.620.6252天244.9屋顶+垂直绿化用水3165(m2)0.28m3m2a/1.0/886.2室外绿化用水30612(m2)0.28m3m2a/1.0/8571.4道路浇洒25847(m2)lLn次5.171.030次755车库冲洗14060(m2)2L/n?.次28.121.030次843.6水景用水IOh9.3m3h931.0180天16740非传统水源年使用量3331
