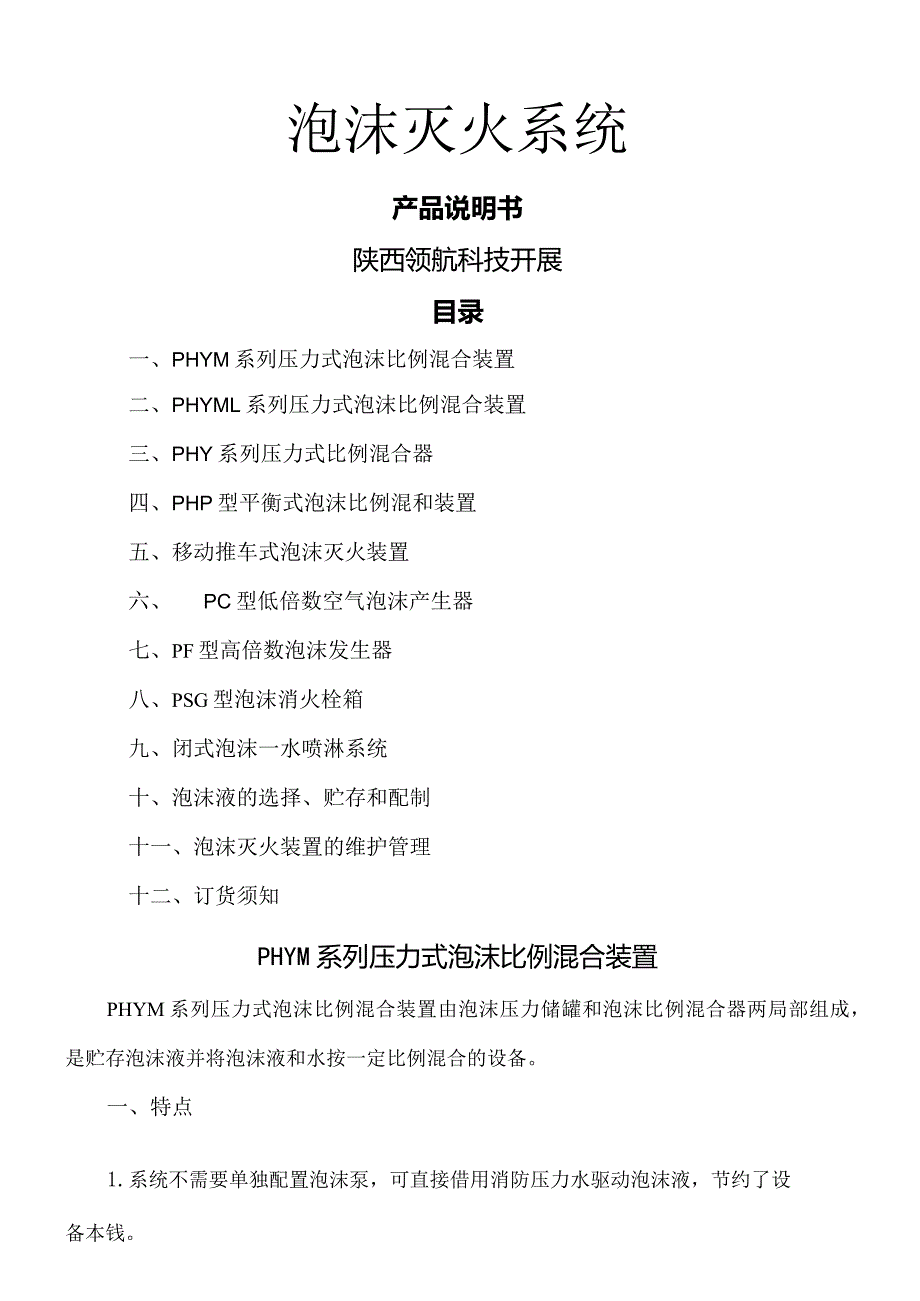

1、泡沫灭火系统产品说明书陕西领航科技开展目录一、PHYM系列压力式泡沫比例混合装置二、PHYML系列压力式泡沫比例混合装置三、PHY系列压力式比例混合器四、PHP型平衡式泡沫比例混和装置五、移动推车式泡沫灭火装置六、PC型低倍数空气泡沫产生器七、PF型高倍数泡沫发生器八、PSG型泡沫消火栓箱九、闭式泡沫一水喷淋系统十、泡沫液的选择、贮存和配制十一、泡沫灭火装置的维护管理十二、订货须知PHYM系列压力式泡沫比例混合装置PHYM系列压力式泡沫比例混合装置由泡沫压力储罐和泡沫比例混合器两局部组成，是贮存泡沫液并将泡沫液和水按一定比例混合的设备。一、特点1.系统不需要单独配置泡沫泵，可直接借用消防压力水

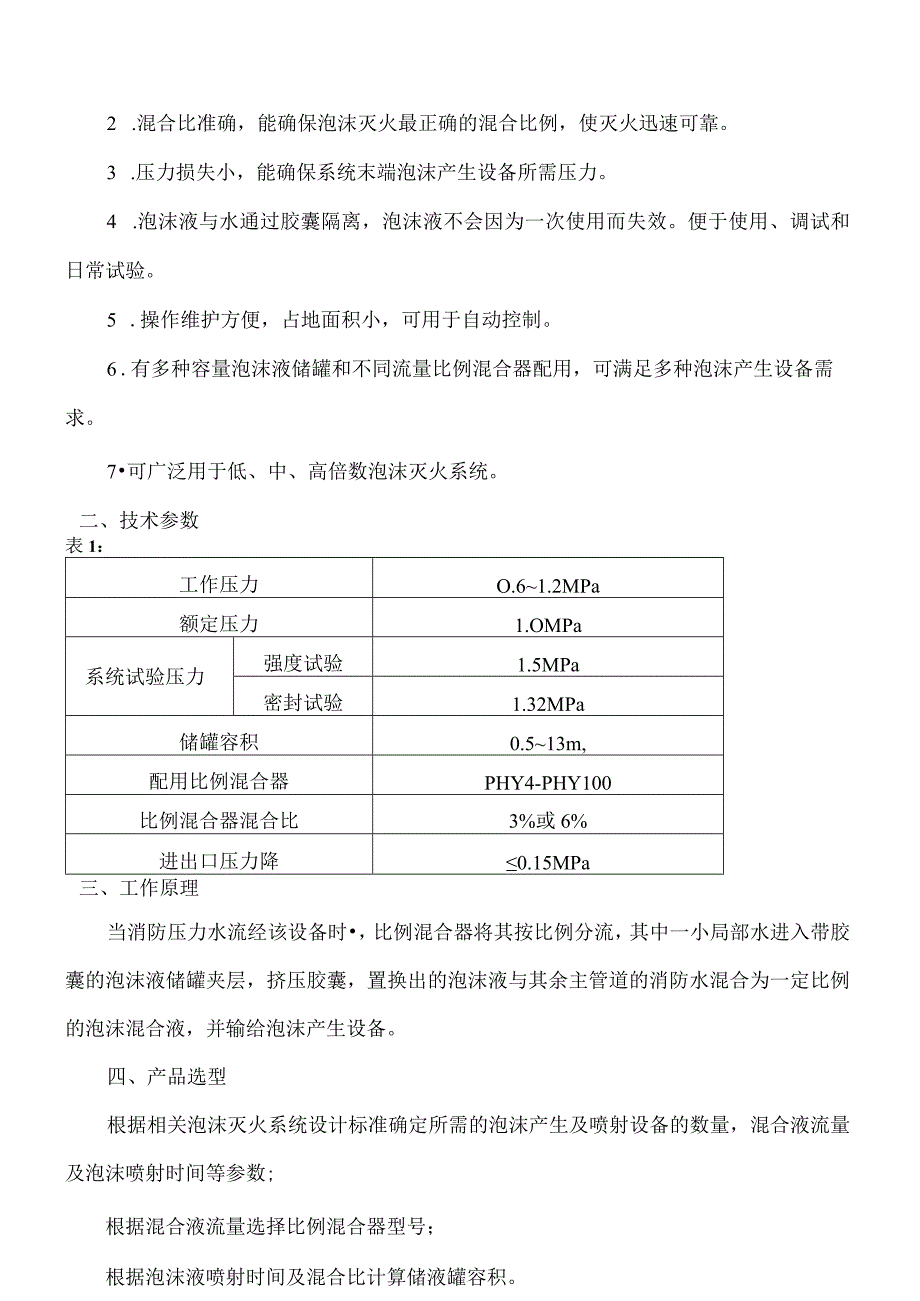

2、驱动泡沫液，节约了设备本钱。2 .混合比准确，能确保泡沫灭火最正确的混合比例，使灭火迅速可靠。3 .压力损失小，能确保系统末端泡沫产生设备所需压力。4 .泡沫液与水通过胶囊隔离，泡沫液不会因为一次使用而失效。便于使用、调试和日常试验。5 .操作维护方便，占地面积小，可用于自动控制。6 .有多种容量泡沫液储罐和不同流量比例混合器配用，可满足多种泡沫产生设备需求。7可广泛用于低、中、高倍数泡沫灭火系统。二、技术参数表1：工作压力O.61.2MPa额定压力1.OMPa系统试验压力强度试验1.5MPa密封试验1.32MPa储罐容积0.513m,配用比例混合器PHY4-PHY100比例混合器混合比3%或

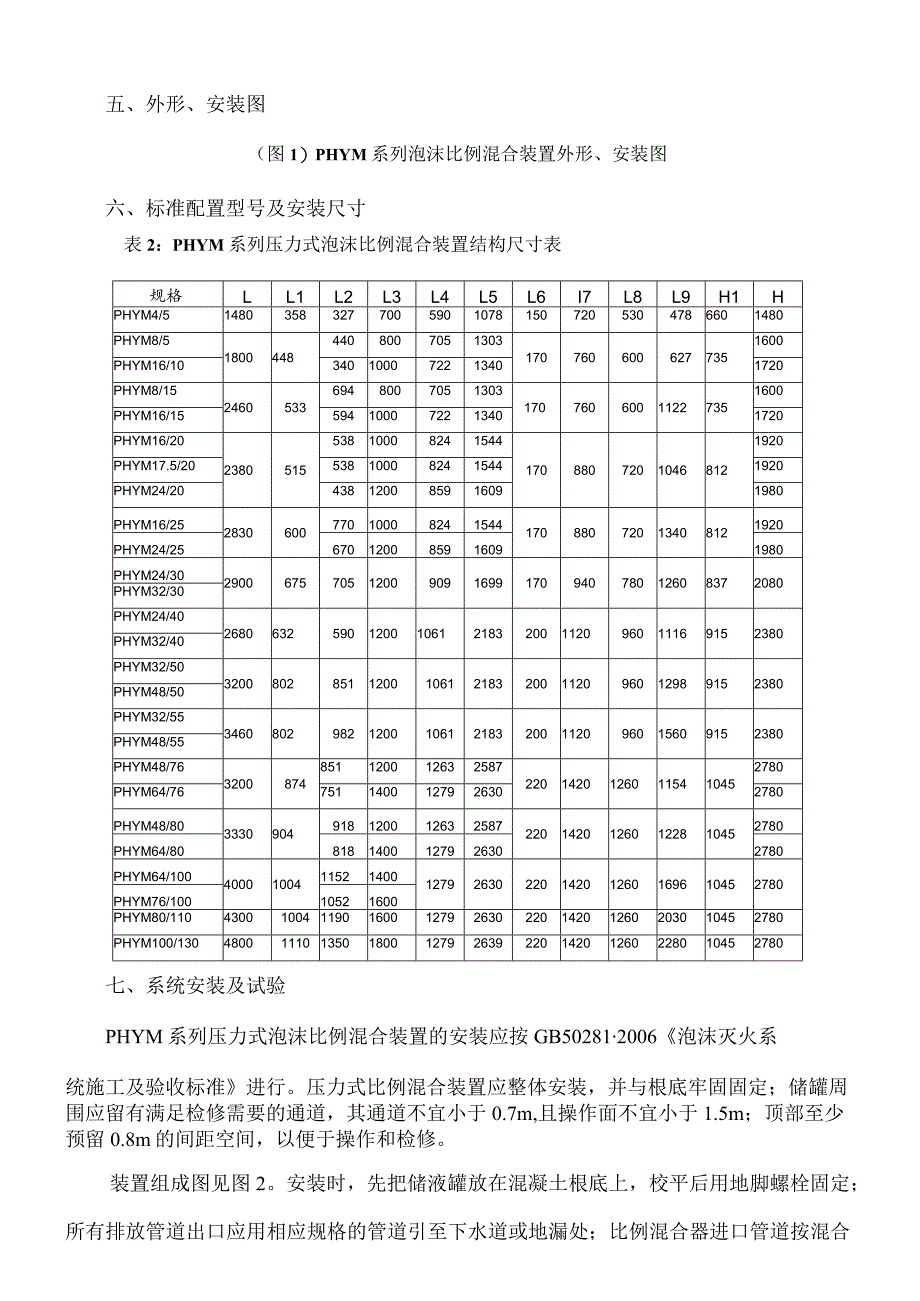

3、6%进出口压力降0.15MPa三、工作原理当消防压力水流经该设备时，比例混合器将其按比例分流，其中一小局部水进入带胶囊的泡沫液储罐夹层，挤压胶囊，置换出的泡沫液与其余主管道的消防水混合为一定比例的泡沫混合液，并输给泡沫产生设备。四、产品选型根据相关泡沫灭火系统设计标准确定所需的泡沫产生及喷射设备的数量，混合液流量及泡沫喷射时间等参数;根据混合液流量选择比例混合器型号；根据泡沫液喷射时间及混合比计算储液罐容积。五、外形、安装图（图1）PHYM系列泡沫比例混合装置外形、安装图六、标准配置型号及安装尺寸表2：PHYM系列压力式泡沫比例混合装置结构尺寸表规格LL1L2L3L4L5L6I7L8L9H1H
4、PHYM4/5148035832770059010781507205304786601480PHYM8/5180044844080070513031707606006277351600PHYM16/10340100072213401720PHYM8/152460533694800705130317076060011227351600PHYM16/15594100072213401720PHYM16/2023805155381000824154417088072010468121920PHYM17.5/20538100082415441920PHYM24/20438120085916091980
5、PHYM16/2528306007701000824154417088072013408121920PHYM24/25670120085916091980PHYM24/3029006757051200909169917094078012608372080PHYM32/30PHYM24/402680632590120010612183200112096011169152380PHYM32/40PHYM32/503200802851120010612183200112096012989152380PHYM48/50PHYM32/55346080298212001061218320011209601
6、5609152380PHYM48/55PHYM48/76320087485112001263258722014201260115410452780PHYM64/767511400127926302780PHYM48/80333090491812001263258722014201260122810452780PHYM64/808181400127926302780PHYM64/10040001004115214001279263022014201260169610452780PHYM76/10010521600PHYM80/11043001004119016001279263022014201
7、260203010452780PHYM100/13048001110135018001279263922014201260228010452780七、系统安装及试验PHYM系列压力式泡沫比例混合装置的安装应按GB502812006泡沫灭火系统施工及验收标准进行。压力式比例混合装置应整体安装，并与根底牢固固定；储罐周围应留有满足检修需要的通道，其通道不宜小于0.7m,且操作面不宜小于1.5m；顶部至少预留0.8m的间距空间，以便于操作和检修。装置组成图见图2。安装时，先把储液罐放在混凝土根底上，校平后用地脚螺栓固定；所有排放管道出口应用相应规格的管道引至下水道或地漏处；比例混合器进口管道按混合器
8、两端法兰尺寸进行连接；安装完毕，应与系统一道进行水压试验。（图2）PHYM系列泡沫比例混合装置组成图首先应给胶囊内部充水，翻开罐体排气阀2,胶囊充、排气阀3,关闭出液阀7,从排液阀11向胶囊内充水，当水从胶囊充、排气阀3溢出时，关闭阀3、阀11；缓慢翻开进水阀6,向罐夹层进水，当水从罐体排气阀2处流出时，关闭阀6、阀2。再缓慢翻开阀6,给罐内加压，观察压力表8及平安阀4的开启压力（平安阀开启压力应在1.2-1.32MPa之间，否那么，应予以调整）。当系统压力稳定在1.2MPa时,关闭阀6,等待15min后，检查设备及系统管道各连接处是否有渗漏现象，特别应注意泡沫罐下部与排液吸11相连的法兰连接
9、面是否漏水。如有渗漏，应立即做相应处理。检查完毕，没有渗漏时，翻开阀11,阀3,阀10、阀2将罐体夹层及胶囊内的水排空。八、使用方法1.待备状态前应先给胶囊内充满泡沫原液。一般采用泵充装，也可以手工充装,具体操作步骤如下： 灌装泡沫液时应先翻开罐体排气阀2、胶囊充、排气阀3、放水阀10,同时应关闭罐液口盖14、进水阀6、出液阀7、排液阀11； 胶囊充排气阀3接压缩空气，以不大于0.05MPa的压力向罐内胶囊充气，等胶囊充胀后，关闭阀3； 翻开灌液口盖14,及时将准备好的胶管插入，即可送泡沫液进入胶囊，同时缓慢翻开胶囊充排气阀3,排除胶囊内气体。灌装足量泡沫液或泡沫液充满胶囊从胶囊充排气口溢出，
10、停止送液。灌装结束，应保证进水阀6和出液球阀7常开，其余阀门和法兰口盖常关，设备进入正常待备状态。2 .当该装置与消防泵、管道等其它部件组成系统后，进水阀6、出液阀7一定要保持常开状态，只有在这样的状态之下，在接到火灾报警后，立即启动消防泵，即可喷出泡沫，自动灭火。3 .泡沫液用完后或贮藏期超过有效期的，应充装新的泡沫液。在充装之前应对胶囊进行全面清洗。先放尽胶囊内剩余的泡沫液，再翻开排水阀10和排液阀U,然后从胶囊充排气阀3接压缩空气将胶囊内泡沫残液吹尽，再关闭排液阀11,从灌液口处向胶囊内加满清水清洗胶囊内外表，最后翻开排液阀11,从阀3接通压缩空气将水挤出，并继续用压缩空气吹喷胶囊30m
11、in,把胶囊内水分彻底吹干，重新灌装泡沫液。4 .假设用泵加装泡沫原液时，每次加装完后应将泵用清水清洗干净，以免泡沫液干涸后泵的叶轮与泵体粘滞夹死，使水泵电机烧坏。PHYML系列压力式泡沫比例混合装置PHYML系列压力式泡沫比例混合装置与PHYM系列压力式泡沫比例混合装置的区别主要在于采用了立式泡沫液储罐。对于相同泡沫液储量的泡沫比例混合装置,PHYML系列节省地面空间，以方便用户选用。一、技术参数表3：工作压力O.61.2MPa额定压力1.OMPa系统试验压力强度试验1.5MPa密封试验1.32MPa储罐容积0.53m,配用比例混合器PHY4PHY64比例混合器混合比3%或6%进出口压力降0
12、.15MPa二、外形、安装图见图3。三、标准配置型号及安装尺寸表4：PHYML系列压力式泡沫比例混合装置结构尺寸表规格I.LlL2L3L4L5L617DHlH图3)PHYML4/5108040870035011655301309056012001880PHYML8/101350550800400145064013090700100O2150PHYMPHYML8/151410558800400137053017012084012502580PHYML16/15100O5001400710L系列PHYML16/201520610100O500150076017012084012502760PHYM
13、L24/2012006001530800泡沫比PHYML16/251620660100O500158080017012095012502940PHYML24/2512006001600820例混合PHYML24/30172071012006001700860170120105012503000装置外PHYML32/30形、安装图四、系统安装及试验PHYML系列装置组成见图4。装置的安装应按GB50281-2006泡沫灭火系统施工及验收标准进行。压力式比例混合装置应整体安装，并与根底牢固固定；储罐周围应留有满足检修需要的通道,其通道不宜小于0.7m,且操作面不宜小于1.5m；顶部至少预留0.8m的间距空间，以便于操作和检修。安装时，先把储液罐放在混凝土根底上，校平后用地脚螺栓固定；所有排放管道出口用相应规格的管道引至下水道或地漏处；比例混合器进口管道按混合器两端法兰尺寸进行连接；安装完毕，应与系统一道进行水压试验。（图4）PHYML/口系列泡沫比例混合装置组成图首先应给
