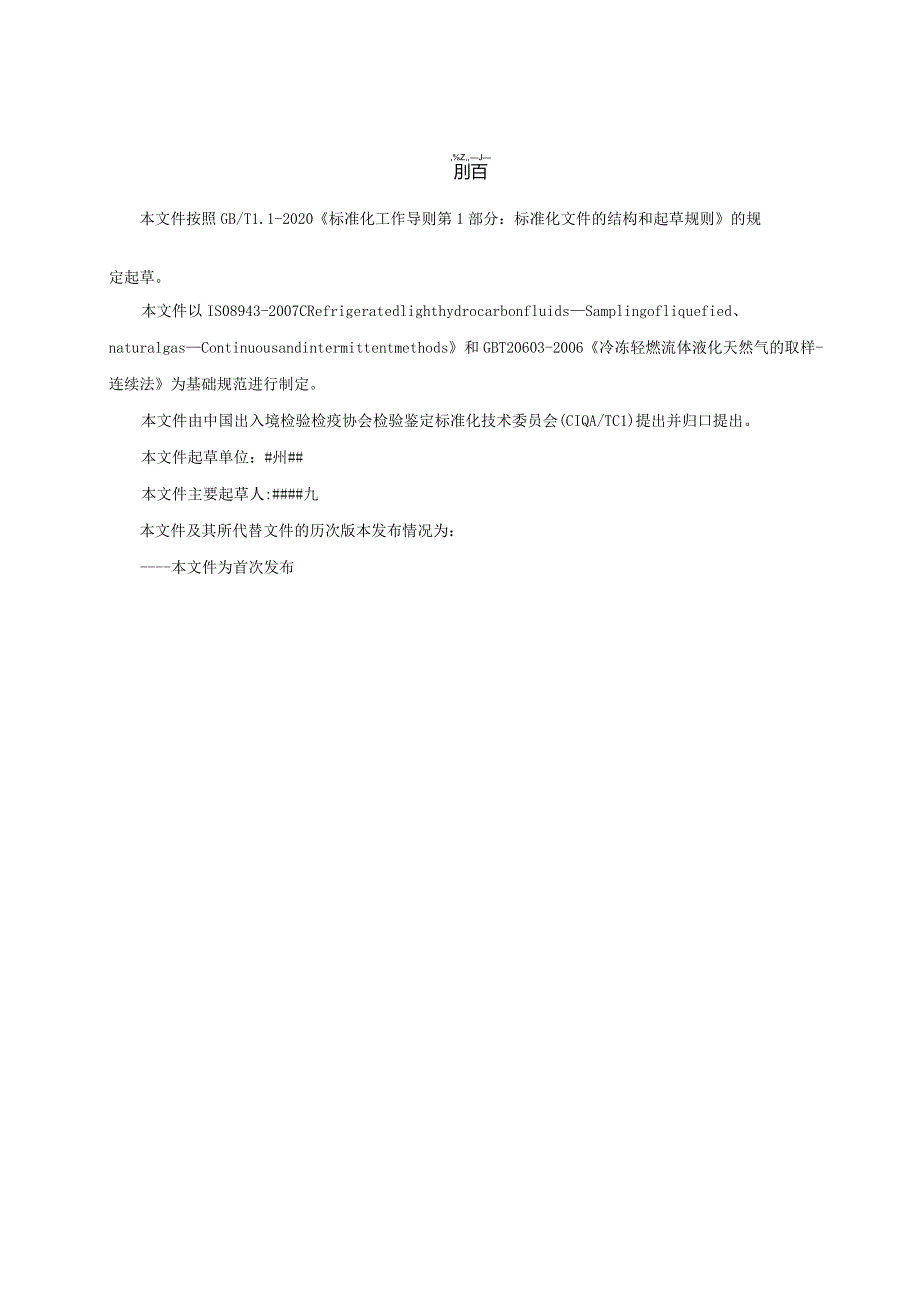

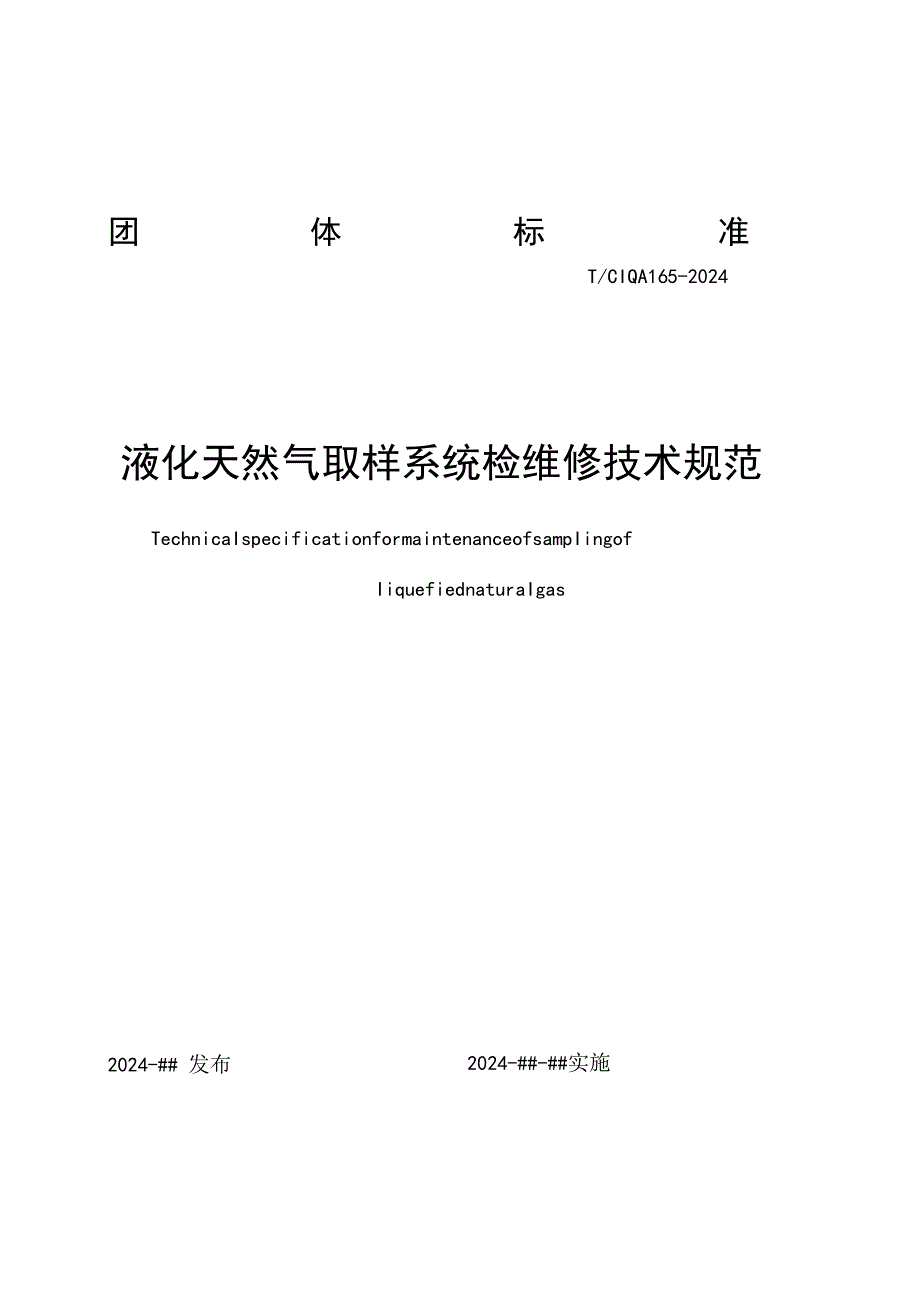

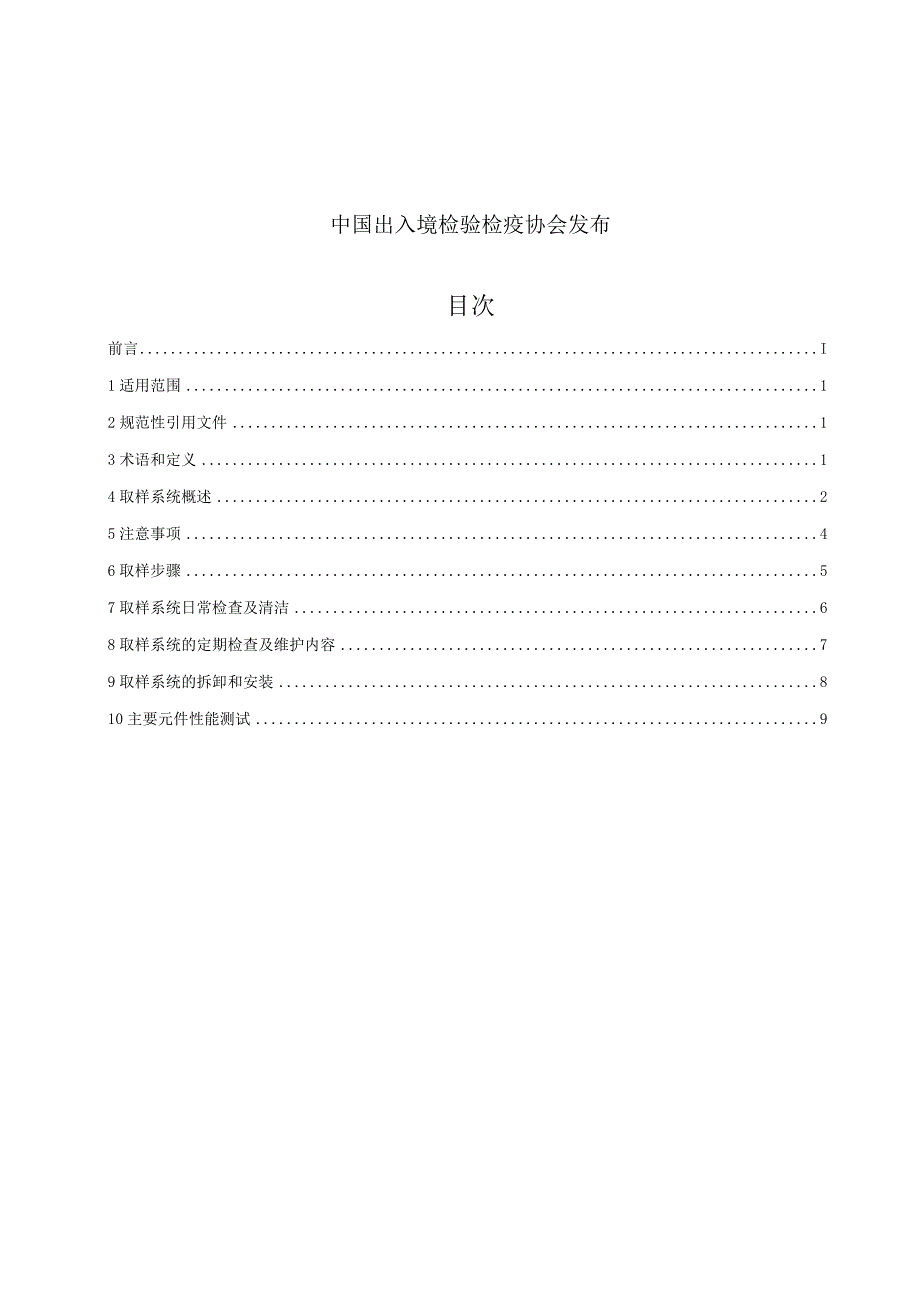

1、团体标准T/CIQA165-2024液化天然气取样系统检维修技术规范TechnicaIspecificationformaintenanceofsampIingofIiquefiednaturaIgas2024-# 发布2024-#-#实施中国出入境检验检疫协会发布目次前言I1适用范围12规范性引用文件13术语和定义14取样系统概述25注意事项46取样步骤57取样系统日常检查及清洁68取样系统的定期检查及维护内容79取样系统的拆卸和安装810主要元件性能测试9,Z,J刖百本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件以IS08943-20
2、07CRefrigeratedlighthydrocarbonfluidsSamplingofliquefied、naturalgasContinuousandintermittentmethods和GBT20603-2006冷冻轻燃流体液化天然气的取样-连续法为基础规范进行制定。本文件由中国出入境检验检疫协会检验鉴定标准化技术委员会(CIQA/TC1)提出并归口提出。本文件起草单位：#州#本文件主要起草人:#九本文件及其所代替文件的历次版本发布情况为：本文件为首次发布液化天然气取样系统检维修操作技术规范1适用范围本文件规定了液化天然气（LNG）取样系统（连续取样、间歇取样）检查维修包含的内容
3、，包括日常检查与清洁以及定期检查及测试。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。IS089432007（Refrigeratedlighthydrocarbonfluids一SamplingofliquefiednaturalgasContinuousandintermittentmethodsGBT20603-2006冷冻轻燃流体液化天然气的取样-连续法SYT6928-2018液化天然气接收站运行规程SYT6711-2008液化天然气接收站安全技术规程GBT2
4、0368-2012液化天然气（LNG）生产、储存和装运GBT19204-2020液化天然气的一般特性GBT34042-2017在线分析仪器系统通用规范GBT42864-2023液化天然气的取样设施及取样性能检验3术语和定义下列术语和定义适用于本文件：3.1液化天然气liquefiednaturalgas;LNG主要由甲烷组成，可能含有少量的乙烷、丙烷、丁烷、氮或通常存在于天然气中的气态组分的一种无色液态流体。3.2直接取样directsampling在取样介质与分析单元直接连接的情况下的取样。注：一般用于在线分析。3.3间接取样indirectsampling在取样介质与分析单元没有直接连接的
5、情况下的取样。注：一般用于离线分析。3.4连续型累积取样continuoussampling在LNG稳定输送的整个取样时间内，将样品从LNG输送管线中连续取出，并对其进行气化处理，之后以恒定流量连续进入气体样品储气罐，在取样结束后由气体样品储气罐输入气体取样容器的方法。3.5间歇型累积取样discontinuoussampling在LNG稳定输送的整个取样时间内，将样品从LNG输送管线中连续取出，并对其进行气化处理，之后以恒定的时间间隔或流量间隔定量充入恒压移动活塞式容器的方法。3.6点样spotsample规定时间在规定地点从气流采集的具有规定体积的样品。注：是采用点式取样方法获得样品后的简
6、称。3.7取样点samplepoint能够从其中采集到有代表性样品的一个部位。3.8过冷subcooling在给定的压力下降低LNG的温度，使之低于其沸点。3.9气化gasify由液体经蒸发或沸腾转化为蒸气。3.10凝析condensation烧类混合物从气态转变为液态的物理过程。3.11取样探头sampleprobe插入待取LNG的输送管线中或通过适配接口安装在LNG输送管线上，以便提取LNG样品的装置。1.NG气化器LNGsamplevaporizer将从LNG输送管线提取到的LNG样品完全气化的装置。1.NG取样管线LNGsamplingline从LNG输送管线上的取样点到LNG气化器之
7、前的管线。3.12缓冲罐accumulator用于缓冲LNG气化时产生的压力波动并使气体混合均匀的装置。3.13气体样品储气罐gassampleholder连续型累积取样中以恒定流量连续收集LNG气化器后天然气样品的储气罐。3.14取样容器gassamplecontainer间接取样时，用于收集、储存和运输气体样品到分析仪器的容器。注：也称为取样气瓶，分为固定容积式容器和恒压移动活塞式容器。3.15气体样品输送泵gassamplepump间歇型累积取样中以恒定时间间隔或流量定量地将LNG气化后的样气输送至恒压移动活塞式容4取样系统概述1.NG交接计量及品质监控中，LNG取样方法分为直接取样和间
8、接取样无论是直接取样还是间接取样，都是通过取样探头将卸船总管内的LNG取出后通过汽化器汽化进行收集取样的，收集完后盛装于取样钢瓶中用于离线色谱分析。4.1 连续取样系统直接取样应通过调节气体排放量控制进入在线分析仪的气体样品流量。直接取样用LNG取样设施应至少包括取样探头、气化器、缓冲罐、压力和流量调节及在线分析仪。I一液化天然气管线；5缓冲罐；9一压力表；13止回阀；2天然气管线；6一手动阀；10流量计；14一一在线分析仪。3一取样探头；7自动阀；11安全阀；4-气化器；8-温度计；12点样接口；图1直接取样典型示意图4.2 间歇取样系统间接取样分为累积取样和点式取样，累积取样分为连续型累积
9、取样和间歇型累积取样。累积取样应符合GB/T30490的要求。1一液化天然气管线；7自动阀；13止回阀；19一气体样品储气罐2天然气管线；8温度计；3一取样探头；9一压力表；15真空泵；J气破10流量计；16取样容器5缓冲罐；11一安全阀；17一压力控制回路；6一手动阀；12一点样接口；18流量控制回路；图2连续型累积取样典型示意图5注意事项1.NG样品的部分气化1.NG的沸点很低，与皮肤接触引起冻伤；如果气体扩散到空气中，会降低氧气含量导致窒息，遇火，将发生燃烧。针对这些危险应采取适当的预防措施；1.NG样品的部分气化1.NG通常以接近其沸点的状态存在，因此，当有微小热量传入或压力变化时，L
10、NG在输送管线和取样管线很容易发生部分气化。因此，应采取特别措施尽量使收集到的气体样品具有代表性；5.1 连续取样中的监测应连续监测LNG输运管线和取样系统的压力、温度和流量。应对整个系统经常进行检查，特别要注意任何泄漏和隔热层的故障，发现故隙要立即修理；6取样步骤取样期间1.NG的取样期间仅是流量充分稳定的一段时间，因此，不包括最初开始时流量急剧增大和停止前流量降低的时间。1.NG的取样应在LNG输送流量稳定的取样期间内连续进行。如果在取样期间内由于货船泵跳闸或紧急关断阀的启动，造成LNG输送管线的流量和压力发生突然变化时，则收集气化后的LNG进入样品储气罐的操作应暂时停止，直到LNG的流量
11、恢复正常。标引序号说明：WLNG流量；t输送时间；1开始输送；2取样时机；3输送结束。6.1 连续取样系统6.2.1将气化后的LNG装入气体样品储气罐的操作a）当使用密封水式气样储气罐时，取样前应将内罐浸没在水中将残留的气体全部排出。当使用非密封水式气体储气罐时，取样前应排净以前操作中的残余气体。b）在取样前，应将密封水用气化后的LNG鼓泡。c）气化后的LNG收集到气体样品储气罐的操作应在稳定的流量下进行。d）当使用密封水式气体样品储气罐时，取样完成后应尽快将样品转入样品容器，以尽量减少大气对样品的污染。6.2.2将气体样品充装入样品容器a）通过用水置换、抽空（真空泵排出）或用样品储气罐中的气
12、体进行吹扫，将容器中以前操作所残留的气体排出。气袋中的残余气体是不易用气体样品进行置换的，但可抽空或用真空泵将其排出。b）当气体储气罐中的气体用作吹扫介质时，应先用气体吹扫容器足够时间，以置换残余气体。随后，关闭出口阀，压力增加到50OkPa-70OkPa后，再将气体排出。c）重复上述步骤b）三次或更多次，然后，将气体样品重装入容器至给定压力值。d）当达到需要的压力时，关闭容器的入口阀，将容器从充气管线上卸下。e）容器的针阀应用肥皂液或浸入水中进行泄漏检查。6.3间歇取样系统6. 3.1使用气化的LNG填充CP/FP样品容器a）在开始采样之前，上次操作中可能残留在CP/FP中的任何残留气体样品
13、容器应完全吹扫干净。b）将气化的LNG装入CP/FP样品容器应在流量是恒定的条件下。6. 3.2将气体样品充装入样品容器清洗CP/FP样品容器的基本程序与6.2.2中提到的相同。更详细信息应从操作手册或说明中获取。7取样系统日常检查及清洁6.1 取样系统日常检查7. 1.1检查现场电气柜的开关、指示灯是否正常指示；检查上位机及通讯，温度、压力、流量、液位传感器信号是否正常，取样小屋管路是否泄漏，电气正压保护是否正常。7. 1.2检查化器设定温度值与实际气化器本体温度是否一致。7. 1.3检查气化器出、入口温度值是否符合当前设备正常工作状态（例如：卸船全速时，气化器入口温度应为T40C左右，出口
14、温度应为55左右）。日常状态下出、入口温度值应与大气环境温度差别不大。（有管线保冷的环境特殊，气化器入口温度也会是零下摄氏度）。8. 1.4LNG取样系统的现场采样柜显示屏上可以看到气化器真空度数值，真空压力至少保持在一90kPa（表压）至少为10min。9. 1.5LNG取样系统系统设备日常工作时，还要注意检查采样柜内流量比例调节阀的外表温度，注意温度是否过高。7.2间歇取样系统日常清洁CP/FP样品容器的清洁和检查非常重要。CP/FP中残留的任何污染物样品容器影响下一个样品进入CP/FP样品容器的结果。每次使用CP/FP样品容器之前，应按照以下程序对其进行清洁。a） 从CP/FP样品容器中取出所有剩余样品。b） 用气气吹扫CP/FP样品容器。c） 对充满氮气的CP/FP样品容器取样并运行分析以进行痕量碳氢化合物或杂质量的分析。如果经过大量吹扫后仍有碳氢化合物存在，则可能需要进行溶剂清洗。8取样系统的定期检查及维护内容8.1每月对整套系统进行全面检查，具体检查项目如下：a）采样探头连接密封性测试；b）采样探头真空泄漏测试；c）远程紧急切断阀执行动作校验；d）接近开关指示动作校验；e）就地紧急切断阀执行动作及指示校验。f）气化器本体加热性能校验；g）电磁阀通电电压及动作校验h）储气罐移动时动作检查；i）储气罐液位显示传感器检查调整；j）管道系统中的手动阀测试并检修；k）采样瓶气
