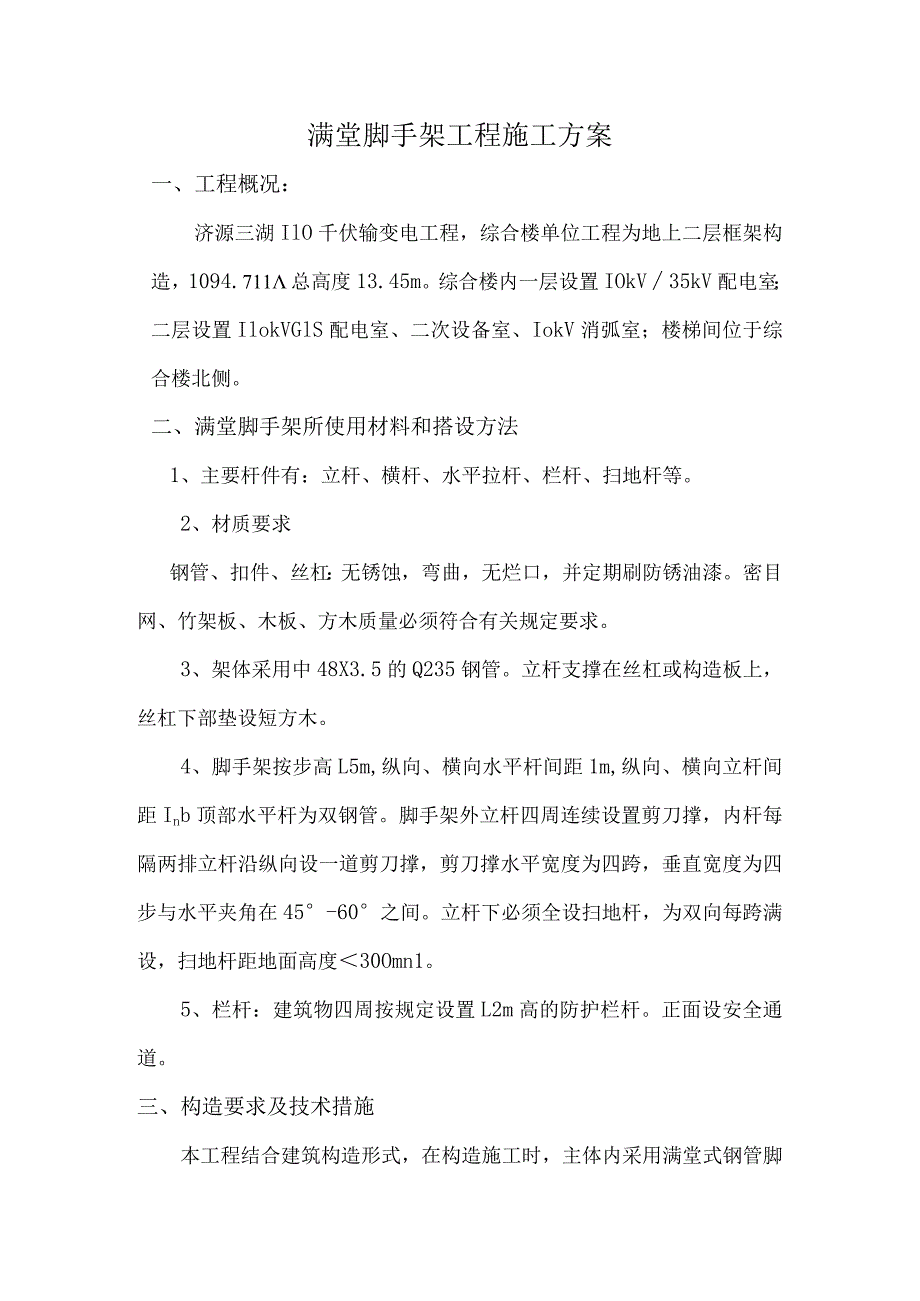

1、满堂脚手架工程施工方案一、工程概况：济源三湖IlO千伏输变电工程，综合楼单位工程为地上二层框架构造，1094.711总高度13.45m。综合楼内一层设置IOkV35kV配电室；二层设置IlokVGlS配电室、二次设备室、IokV消弧室；楼梯间位于综合楼北侧。二、满堂脚手架所使用材料和搭设方法1、主要杆件有：立杆、横杆、水平拉杆、栏杆、扫地杆等。2、材质要求钢管、扣件、丝杠：无锈蚀，弯曲，无烂口，并定期刷防锈油漆。密目网、竹架板、木板、方木质量必须符合有关规定要求。3、架体采用中48X3.5的Q235钢管。立杆支撑在丝杠或构造板上，丝杠下部垫设短方木。4、脚手架按步高L5m,纵向、横向水平杆间距
2、1m,纵向、横向立杆间距Inb顶部水平杆为双钢管。脚手架外立杆四周连续设置剪刀撑，内杆每隔两排立杆沿纵向设一道剪刀撑，剪刀撑水平宽度为四跨，垂直宽度为四步与水平夹角在45-60之间。立杆下必须全设扫地杆，为双向每跨满设，扫地杆距地面高度30Omn1。5、栏杆：建筑物四周按规定设置L2m高的防护栏杆。正面设安全通道。三、构造要求及技术措施本工程结合建筑构造形式，在构造施工时，主体内采用满堂式钢管脚手架。脚手架安装完毕后必须经过安全检查员验收后才能使用。1、基本要求：用扣件式钢管搭设的脚手架，是保证安全施工的构造，它要求承受施工过程中垂直和水平的作用力，直接影响施工作业的顺利和安全进展，因此脚手架
3、必须有足够的承载力、刚度和稳定性，在施工中受到各种正常荷载时不发生失稳倒塌、变形倾斜、摇晃或扭曲现象，以确保安全。2、受荷情况：采用中48X3.5钢管、扣件、丝杠等构成的脚手架，立杆和水平杆是主要受力构件，剪刀撑是保证脚手架整体强度和稳定性的杆件,并具有加强脚手架抵抗垂直和水平作用力的能力，扣件是脚手架组织整体的连接件和传力件。3、脚手架根基：搭设满堂式脚手架时，脚手架的场地必须夯实、平整，根基构造板面碎强度到达设计要求75%以上。4、垂直荷载传力路线：施工荷载一a多层板、方木一a水平杆一a丝杠一a立杆根基或构造板面。四、满堂脚手架设计计算计算依据：1.l施工设计图纸，施工组织设计，满堂脚手架

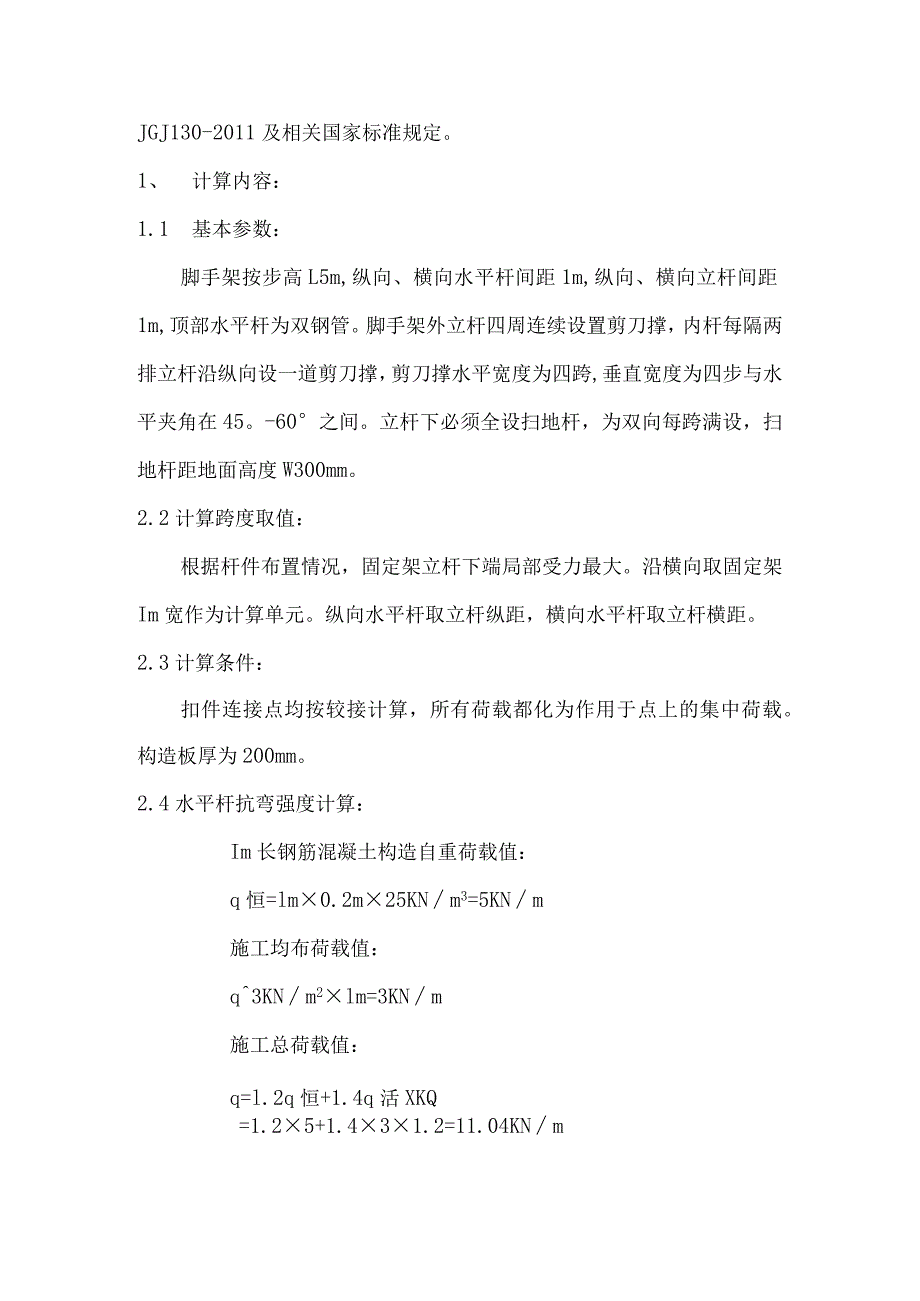

4、施工方案。1.2?建筑施工扣件式钢管脚手架安全技术标准？JGJI30-2001、JGJ130-2011及相关国家标准规定。1、 计算内容：1.1 基本参数：脚手架按步高L5m,纵向、横向水平杆间距1m,纵向、横向立杆间距1m,顶部水平杆为双钢管。脚手架外立杆四周连续设置剪刀撑，内杆每隔两排立杆沿纵向设一道剪刀撑，剪刀撑水平宽度为四跨,垂直宽度为四步与水平夹角在45。-60之间。立杆下必须全设扫地杆，为双向每跨满设，扫地杆距地面高度W300mm。2.2计算跨度取值：根据杆件布置情况，固定架立杆下端局部受力最大。沿横向取固定架Im宽作为计算单元。纵向水平杆取立杆纵距，横向水平杆取立杆横距。2.3计
5、算条件：扣件连接点均按较接计算，所有荷载都化为作用于点上的集中荷载。构造板厚为200mm。2.4水平杆抗弯强度计算：Im长钢筋混凝土构造自重荷载值：q恒=lm0.2m25KNm3=5KNm施工均布荷载值：q3KNm2lm=3KNm施工总荷载值：q=l.2q恒+1.4q活XKQ=1.25+1.431.2=11.04KNm式中KQ为施工荷载不均匀分布系数，取1.2。M=ql28=l8ll.0412=1.38KNm=MW=1.3810fi(5.08103)=271.7Nmm2410Nmm2=2f式中：W为截面模量，查表得。f为Q235钢管抗弯强度设计值，为205N三)22. 5水平杆的挠度计算：V=
6、5384ql4EI2=538411.04,1012(2.0610512.19101)2-2.86mmV=600/150=4mm查表得E,IVV符合要求。2.6扣件抗滑承载力计算：K=l2ql=l2XILo4X1=5.52KNRc=8KN查表得RRd符合要求2. 7立杆稳定性计算：不组合风荷载时：NGQGkXI=O.158X6.55=1.04kNGk为满堂脚手架立杆承受的每米构造自重标准值，1为立杆高度。Ng2k=ImXlmO.2m25KNmKNN=1.2(Ngik+Ng2k)+1.4Nqk=1.2(1.04+5)+1.43=11.45KN长细比入：=l0i=kuhi=l.155X1.71.5I
7、O3(1.58X10)=186由入二186查表得小二0.207查表得A=4.89cm2=4.89102mm2NA=11.45103(0.207X4.89IO2)=113.12Nmm2查表得f=205Nmm2NA=113.12205=f稳定符合要求。3. 8立杆地基承载力计算：P=NAd=ll.45l7.05X0.1=2.29Mpafg=40Mpa75%=30MpaPfg符合要求。3、计算结果：经过以上计算，满堂脚手架满足设计、标准、施工要求。五、安全施工措施1、材质及其使用的安全技术措施1)每个扣件必须拧紧，并以防扣件与钢管滑落.对接扣件安装时其开口应向内，以防进雨，直角扣件安装时开口不得向下
8、，以保证安全。2）各杆件端头伸出扣件盖板边缘不小于100mm。3）钢管有严重锈蚀、压扁或裂纹的不得使用，制止使用有脆裂、变形、滑丝等现象的扣件或丝杠。4）钢管和扣件必须具有合格证,方可使用。2、脚手架搭设的安全技术措施1）脚手架的根基必须满足承载力要求，做到不积水、不沉陷，根基的混凝土必须到达设计强度的75%以上才能施工。2）搭设过程中划出工作标志区，制止行人进入，统一指挥、上下照应、动作协调，严禁在无人指挥下作业。3）脚手架采取临时支顶，以保证搭设过程安全，未完成脚手架在每日收工前，一定要确保架子稳定。4）在搭设过程中应由安全员、架子班长等进展检查、验收。到达设计施工要求后挂合格牌。3、脚手
9、架上施工作业的安全技术措施1）脚手架每一层搭设完毕后，经工程经理部安全员验收合格前方可使用，任何班组长和个人，未经同意不得任意撤除脚手架部件2）严格控制施工荷载，脚手板上不得集中堆放荷载，施工荷载不得大于2kNm2,确保较大安全储藏。3）定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以到达稳固稳定，确保施工安全。4、脚手架撤除的安全技术措施D撤除脚手架前，班组成员要明确分工，统一指挥，操作过程中精力要集中，不得东张西望和开玩笑，工具不用时要放入工具袋内。撤除前，必须观察施工现场环境，包括架空线路、外脚手架、地面的设施等各类障碍物、地锚、附件、电器装置情况，凡能提前撤除的尽量撤除掉。
10、全面检查待拆脚手架，根据检查结果，拟订出作业方案，报请批准，进展技术交底后才准备工作。撤除前，周围应设围栏或戒备标志，在交通要道设专人监护，禁人入内。2）正确穿戴好个人防护用品，脚应穿软底鞋。3）严格遵守撤除顺序，由上而下，一步一清，不准上下层同时作业。撤除脚手架的横杆、剪刀撑，应先拆中间扣，再拆两头扣，由中间操作人往下顺杆子，不得往下乱扔。撤除的脚手架杆、脚手板、钢管、扣件等材料应往入传递或用绳索吊下，不得往下投扔，以免伤人和不必要的损失。4）撤除过程中最好不要中途换人，如必须换人时，应将撤除情况交代清楚。撤除过程中最好不要中断，如确需中断应将撤除局部处理清楚告一段落，并检查是否会倒塌，确认
11、安全前方可停歇。每天拆架下班时，不应留下隐患部位。5）辅助设施：上料通道四周应设Im高的防护栏杆，上下架应设斜道或扶梯，不准攀登脚手架杆上下。6）施工荷载：一般不得大于2kNm2,如需承受较大荷载应采取加固措施，或经设计。7）脚手架搭拆人员必须是经过考核的专业架子或木工，并持证上岗。8）拆架时严禁碰撞脚手架附近电源线，以防触电事故。9）在撤除过程中，凡松开连接的杆、配件应及时撤除运走，防止误扶、误靠已松脱的杆件。制止单人进展撤除较重杆件等不安全性作业。10）脚手架撤除完后应将架料分类堆放，堆放地点要平坦，下设支垫排水良好。钢类最好放置室内，堆放在室外应加以遮盖。对扣件、螺栓等零星小构件应用柴油
12、清洗干净装箱、袋分类存放室内以备再用。11）弯曲变形的钢构件应调直，损坏的及时修复并刷漆以备再用，不能修复的应集中报废处理。六、文明施工要求1、进入施工现场的人员必须戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。2、进入施工现场的人员要保护场内的各种绿化设施和标识牌,不得践踏草坪、损坏花草树木、随意撤除和移动标识牌。3、严禁酗酒人员上架作业，施工操作时要求精力集中、制止开玩笑和打闹。4、脚手架搭设人员必须是经考试合格的专业架子或木工，上岗人员定期体检，体检合格者方可发上岗证。凡有高血压、贫血病的、心脏病及其他不适宜高空作业者，一律不得上脚手架操作。5、上架子作业人员上下均应走人行
