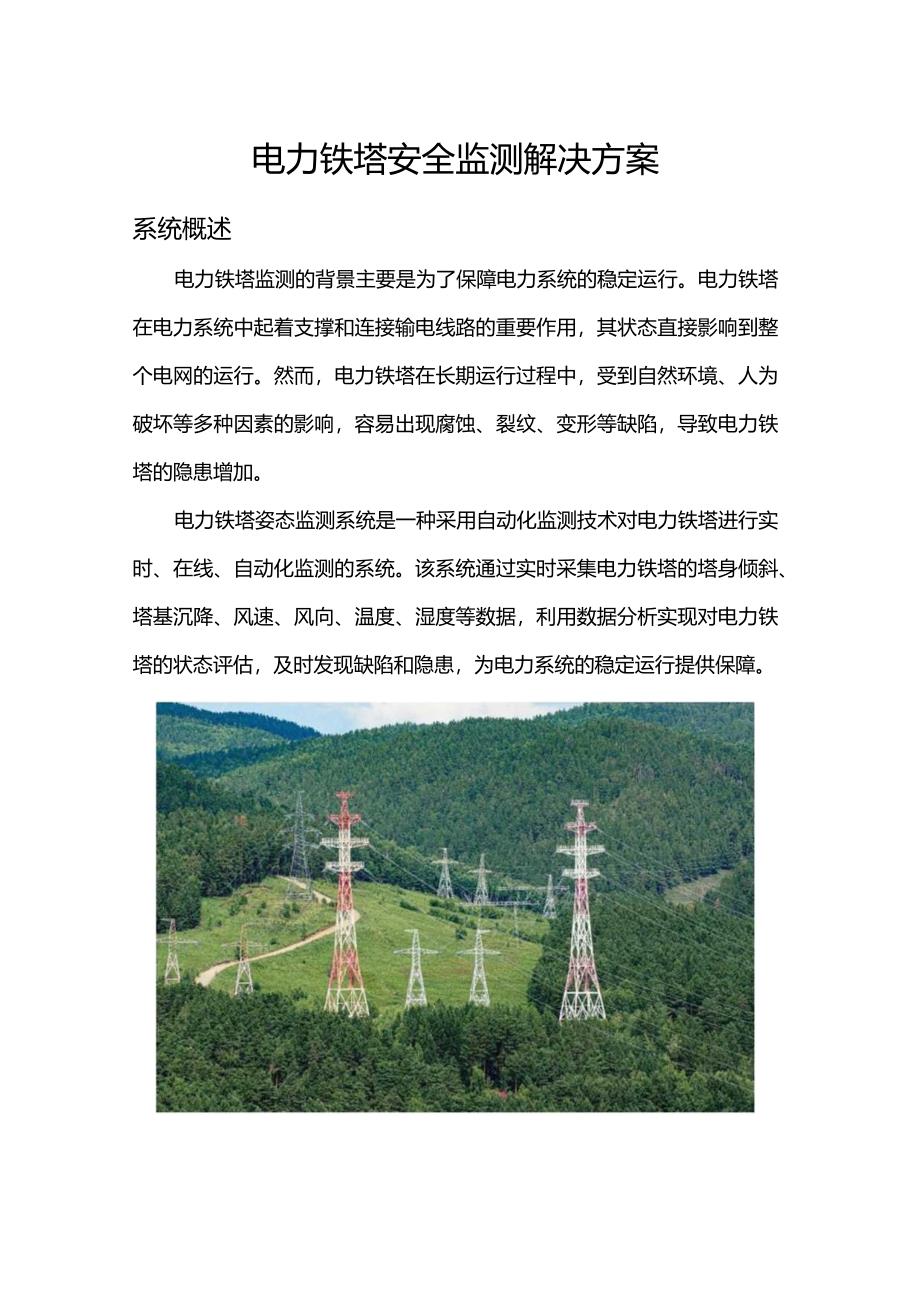

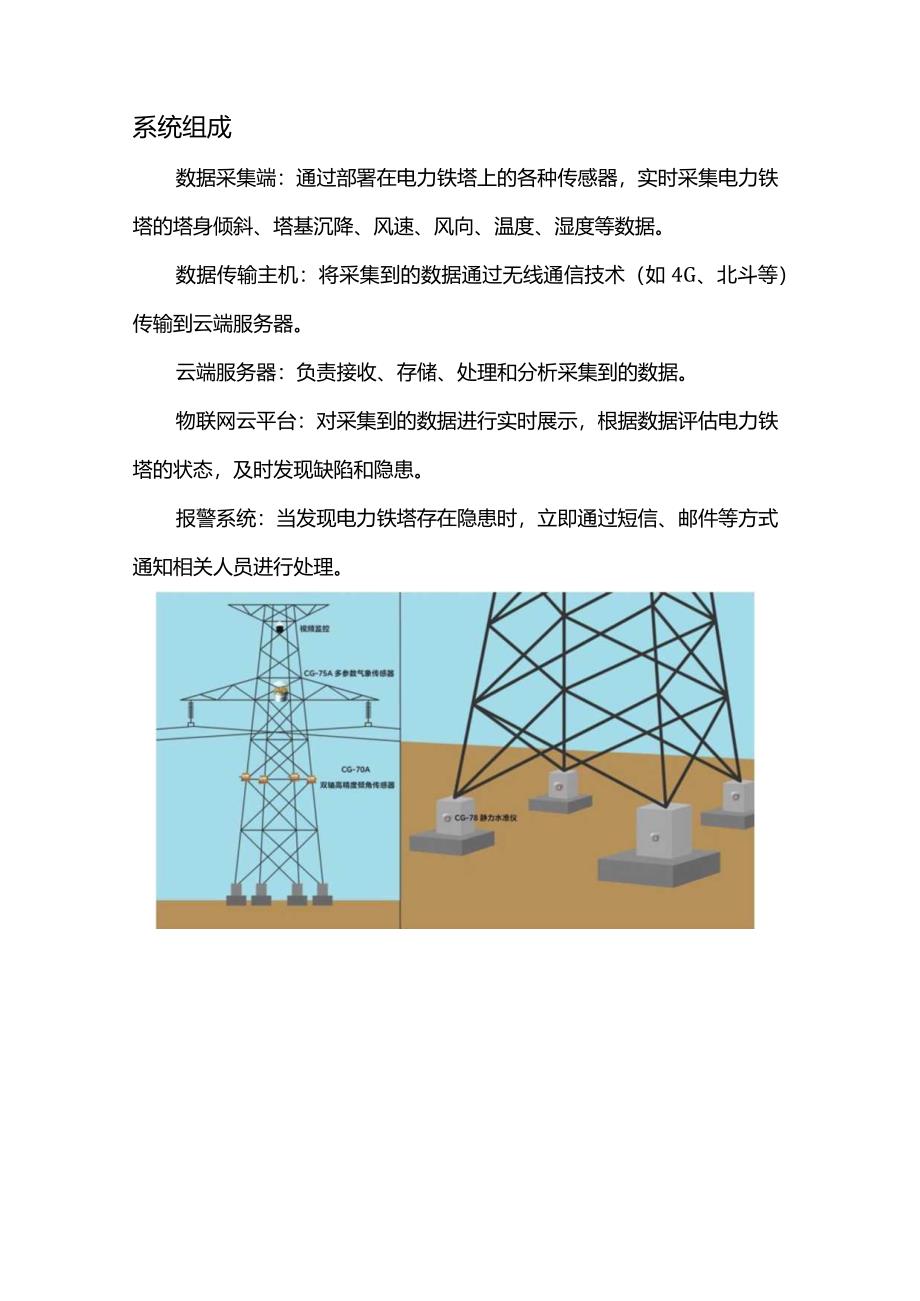

1、电力铁塔安全监测解决方案系统概述电力铁塔监测的背景主要是为了保障电力系统的稳定运行。电力铁塔在电力系统中起着支撑和连接输电线路的重要作用，其状态直接影响到整个电网的运行。然而，电力铁塔在长期运行过程中，受到自然环境、人为破坏等多种因素的影响，容易出现腐蚀、裂纹、变形等缺陷，导致电力铁塔的隐患增加。电力铁塔姿态监测系统是一种采用自动化监测技术对电力铁塔进行实时、在线、自动化监测的系统。该系统通过实时采集电力铁塔的塔身倾斜、塔基沉降、风速、风向、温度、湿度等数据，利用数据分析实现对电力铁塔的状态评估，及时发现缺陷和隐患，为电力系统的稳定运行提供保障。系统组成数据采集端：通过部署在电力铁塔上的各种传
2、感器，实时采集电力铁塔的塔身倾斜、塔基沉降、风速、风向、温度、湿度等数据。数据传输主机：将采集到的数据通过无线通信技术（如4G、北斗等）传输到云端服务器。云端服务器：负责接收、存储、处理和分析采集到的数据。物联网云平台：对采集到的数据进行实时展示，根据数据评估电力铁塔的状态，及时发现缺陷和隐患。报警系统：当发现电力铁塔存在隐患时，立即通过短信、邮件等方式通知相关人员进行处理。rrl k4H2k1u 心.监测项目1、铁塔基础沉降监测铁塔基础沉降监测选用静力水准仪，一般情况下对铁塔底部混凝土结构沉降进行监测，对结构整体健康状况进行评估，根据评估情况提出并预防处理与防护等措施。2、塔身倾斜监测塔身倾
3、斜监测选用双轴高精度倾角传感器。根据铁塔实际情况，在塔身主要受力部位适当布设多个倾斜测点，通过倾斜角度测量评估铁塔倾斜状态，为健康情况作出评估。3、环境气象监测环境气象监测采用多参数气象传感器，该仪器可运用于结构环境自动化监测中的风速风向、温湿度监测，具有操作灵活，使用方便，采用标准RS485通信接口，可与大部分采用RS485接口的设备及系统集成，也可选择无线信号传输直接将监测到的数据传输到物联网云平台。4、视频监测通过视频监测可以发现传感器无法监测到的铁塔变化，如：大面积生锈、大面积鸟窝等，更加全面的监测铁塔的运行状态。系统优势1.实时监测：系统可实时采集电力铁塔的塔身倾斜、塔基沉降、风速、
4、风向、温度、湿度和现场视频等数据，实时掌握电力铁塔的状态。2、报警功能：当发现电力铁塔存在隐患时，立即通过短信、邮件等方式通知相关人员进行处理。3、远程监控：用户可以通过电脑、手机等终端设备实时查看电力铁塔的监测数据，实现远程监控。4、历史数据查询：系统可记录电力铁塔监测的历史数据，方便用户查询和追溯。5、高度集成：系统可集成多种传感器和数据采集设备，实现对各类型电力铁塔的实时监测。6、灵活性强：系统可根据用户需求进行定制，满足不同场景的监测需求。7、准确可靠：系统具有较高的可靠性，能保障电力铁塔姿态监测数据的准确、真实、可靠。云平台界面展示1.塔身倾斜、塔基沉降、风速、风向、温度、湿度、视频监控等各种监测设备的数据采集展示2、具备实时数据查询、自动存储历史数据、历史曲线信息、参数设置、预警设置等功能，并支持视频实时监控与现场照片抓拍3、提前预设多级的预警值，变形达到预警值立即报警4、远程监测现场监测设备的在线状态实景照片
