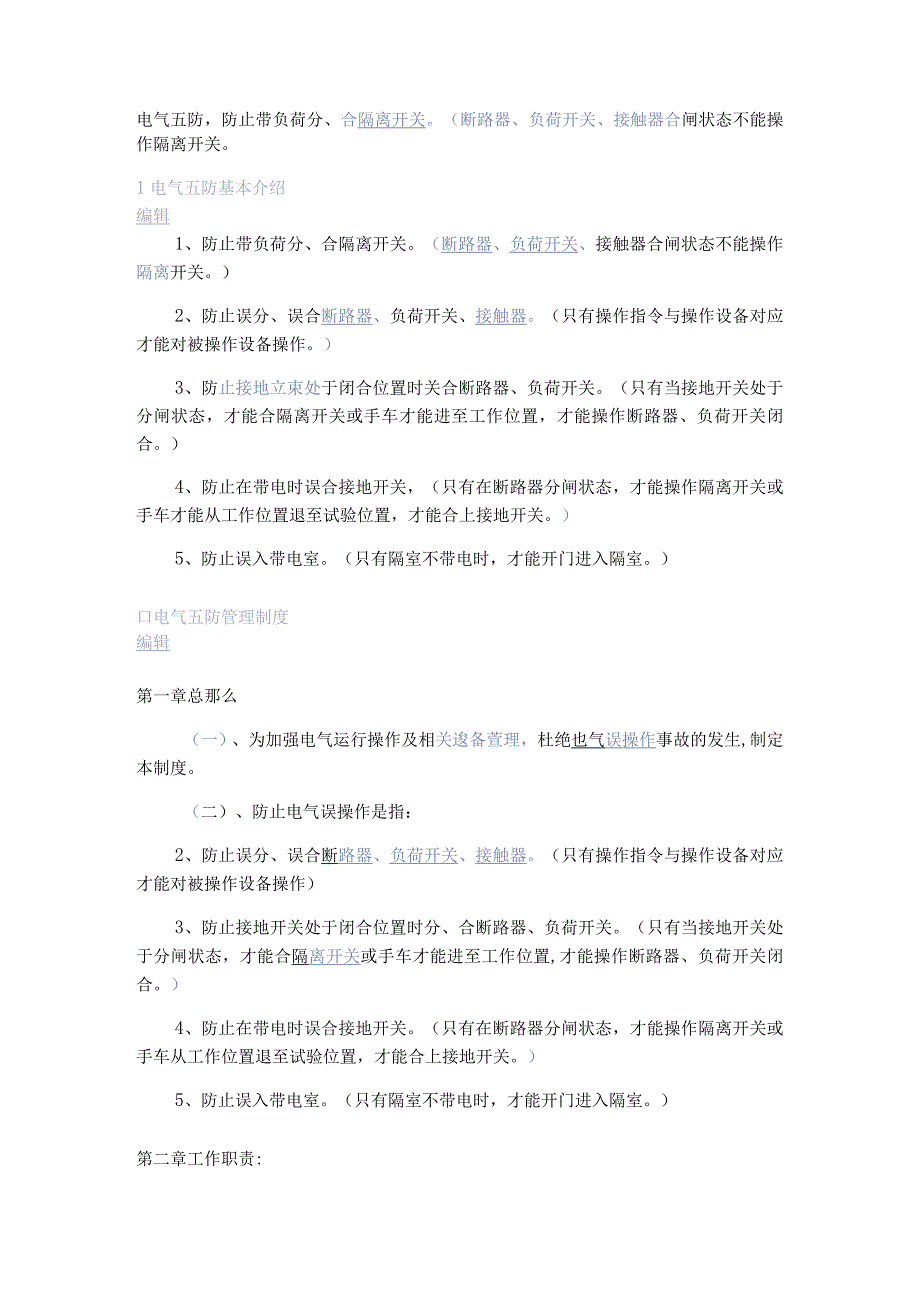

1、电气五防，防止带负荷分、合隔离开关。（断路器、负荷开关、接触器合闸状态不能操作隔离开关。1电气五防基本介绍编辑1、防止带负荷分、合隔离开关。（断路器、负荷开关、接触器合闸状态不能操作隔离开关。）2、防止误分、误合断路器、负荷开关、接触器。（只有操作指令与操作设备对应才能对被操作设备操作。）3、防止接地立束处于闭合位置时关合断路器、负荷开关。（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、负荷开关闭合。）4、防止在带电时误合接地开关，（只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关。）5、防止误入带电室。（只有隔室不带
2、电时，才能开门进入隔室。）口电气五防管理制度编辑第一章总那么（一）、为加强电气运行操作及相关逡备萱理，杜绝也气误操作事故的发生,制定本制度。（二）、防止电气误操作是指：2、防止误分、误合断路器、负荷开关、接触器。（只有操作指令与操作设备对应才能对被操作设备操作）3、防止接地开关处于闭合位置时分、合断路器、负荷开关。（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置,才能操作断路器、负荷开关闭合。）4、防止在带电时误合接地开关。（只有在断路器分闸状态，才能操作隔离开关或手车从工作位置退至试验位置，才能合上接地开关。）5、防止误入带电室。（只有隔室不带电时，才能开门进入隔室。）第二

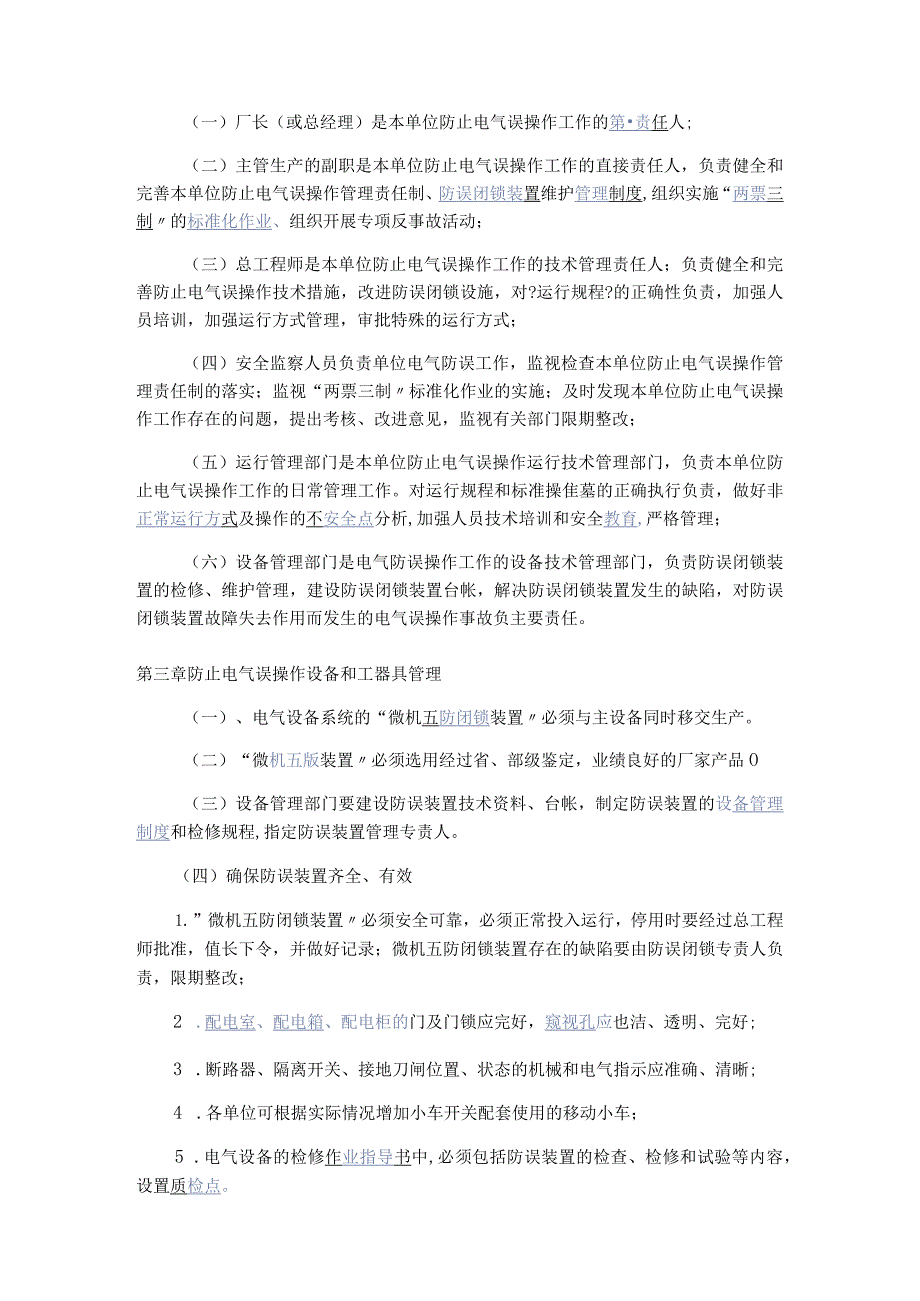

3、章工作职责:（一）厂长（或总经理）是本单位防止电气误操作工作的第责任人;（二）主管生产的副职是本单位防止电气误操作工作的直接责任人，负责健全和完善本单位防止电气误操作管理责任制、防误闭锁装置维护管理制度,组织实施“两票三制的标准化作业、组织开展专项反事故活动；（三）总工程师是本单位防止电气误操作工作的技术管理责任人；负责健全和完善防止电气误操作技术措施，改进防误闭锁设施，对?运行规程?的正确性负责，加强人员培训，加强运行方式管理，审批特殊的运行方式；（四）安全监察人员负责单位电气防误工作，监视检查本单位防止电气误操作管理责任制的落实；监视“两票三制标准化作业的实施；及时发现本单位防止电气误操作
4、工作存在的问题，提出考核、改进意见，监视有关部门限期整改；（五）运行管理部门是本单位防止电气误操作运行技术管理部门，负责本单位防止电气误操作工作的日常管理工作。对运行规程和标准操隹墓的正确执行负责，做好非正常运行方式及操作的不安全点分析,加强人员技术培训和安全教育,严格管理；（六）设备管理部门是电气防误操作工作的设备技术管理部门，负责防误闭锁装置的检修、维护管理，建设防误闭锁装置台帐，解决防误闭锁装置发生的缺陷，对防误闭锁装置故障失去作用而发生的电气误操作事故负主要责任。第三章防止电气误操作设备和工器具管理（一）、电气设备系统的“微机五防闭锁装置必须与主设备同时移交生产。（二）“微机五版装置必
5、须选用经过省、部级鉴定，业绩良好的厂家产品O（三）设备管理部门要建设防误装置技术资料、台帐，制定防误装置的设备管理制度和检修规程,指定防误装置管理专责人。（四）确保防误装置齐全、有效1.”微机五防闭锁装置必须安全可靠，必须正常投入运行，停用时要经过总工程师批准，值长下令，并做好记录；微机五防闭锁装置存在的缺陷要由防误闭锁专责人负责，限期整改；2 .配电室、配电箱、配电柜的门及门锁应完好，窥视孔应也洁、透明、完好;3 .断路器、隔离开关、接地刀闸位置、状态的机械和电气指示应准确、清晰;4 .各单位可根据实际情况增加小车开关配套使用的移动小车；5 .电气设备的检修作业指导书中,必须包括防误装置的检

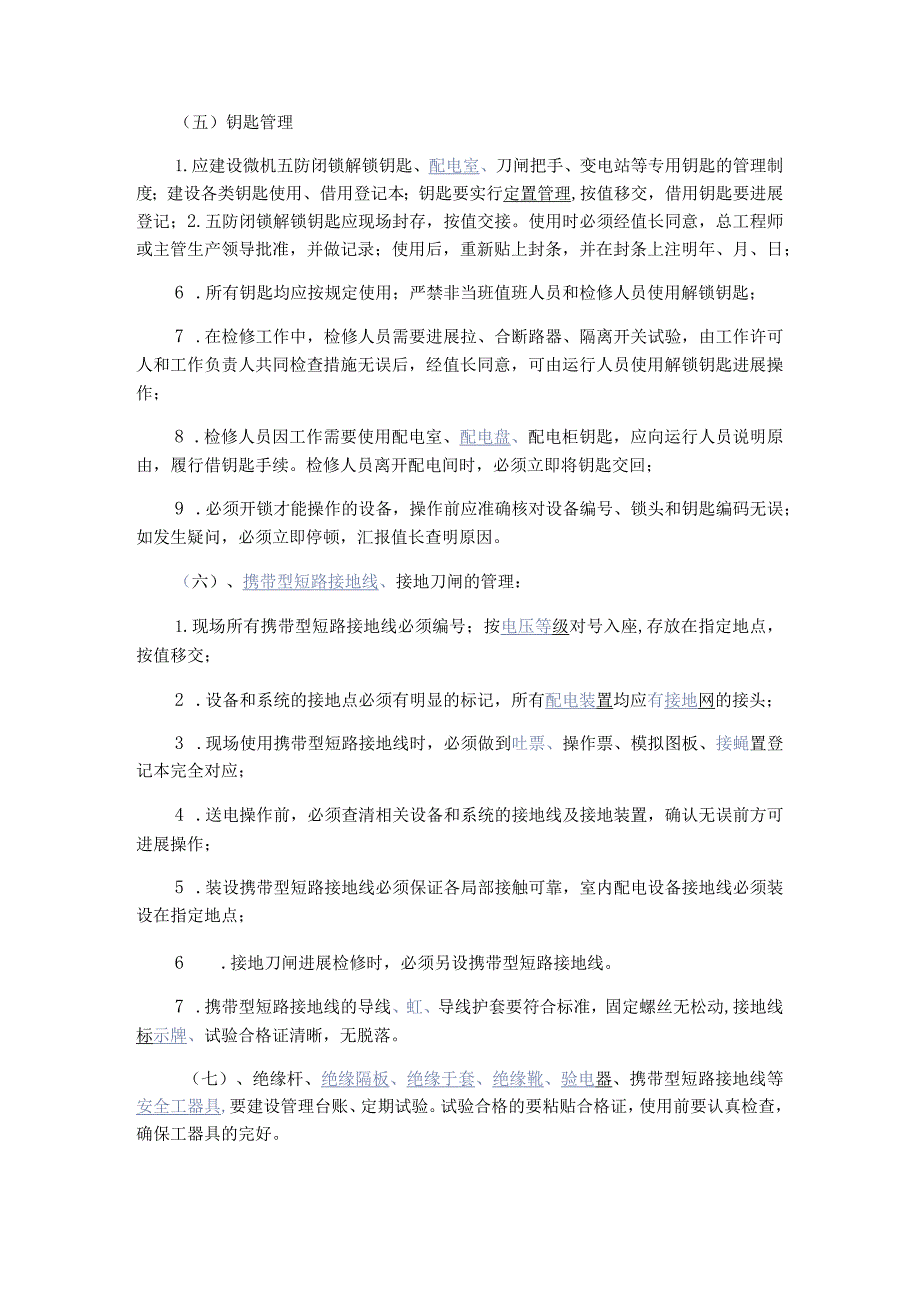

6、查、检修和试验等内容，设置质检点。（五）钥匙管理1.应建设微机五防闭锁解锁钥匙、配电室、刀闸把手、变电站等专用钥匙的管理制度；建设各类钥匙使用、借用登记本；钥匙要实行定置管理,按值移交，借用钥匙要进展登记；2.五防闭锁解锁钥匙应现场封存，按值交接。使用时必须经值长同意，总工程师或主管生产领导批准，并做记录；使用后，重新贴上封条，并在封条上注明年、月、日；6 .所有钥匙均应按规定使用；严禁非当班值班人员和检修人员使用解锁钥匙；7 .在检修工作中，检修人员需要进展拉、合断路器、隔离开关试验，由工作许可人和工作负责人共同检查措施无误后，经值长同意，可由运行人员使用解锁钥匙进展操作；8 .检修人员因工
7、作需要使用配电室、配电盘、配电柜钥匙，应向运行人员说明原由，履行借钥匙手续。检修人员离开配电间时，必须立即将钥匙交回；9 .必须开锁才能操作的设备，操作前应准确核对设备编号、锁头和钥匙编码无误；如发生疑问，必须立即停顿，汇报值长查明原因。（六）、携带型短路接地线、接地刀闸的管理：1.现场所有携带型短路接地线必须编号；按电压等级对号入座,存放在指定地点，按值移交；2 .设备和系统的接地点必须有明显的标记，所有配电装置均应有接地网的接头；3 .现场使用携带型短路接地线时，必须做到吐票、操作票、模拟图板、接蝇置登记本完全对应；4 .送电操作前，必须查清相关设备和系统的接地线及接地装置，确认无误前方可
8、进展操作；5 .装设携带型短路接地线必须保证各局部接触可靠，室内配电设备接地线必须装设在指定地点；6 .接地刀闸进展检修时，必须另设携带型短路接地线。7 .携带型短路接地线的导线、虹、导线护套要符合标准，固定螺丝无松动,接地线标示牌、试验合格证清晰，无脱落。（七）、绝缘杆、绝缘隔板、绝缘于套、绝缘靴、验电器、携带型短路接地线等安全工器具,要建设管理台账、定期试验。试验合格的要粘贴合格证，使用前要认真检查，确保工器具的完好。第四章防止电气误操作的运行管理（一）、正常运行方式的电气倒闸操作必须使用标准操作票;非正常运行方式下进展的电气倒闸操作，监护人、值班负责人等要认真审核操作票，防止因操作票填写
9、的疏漏而引发误操作。（二）、进展电气倒闸操作的运行人员，必须经过？电业安全工作规程？（发电厂和变电所局部）、本单位防误装置原理及使用的培训，并经考试合格。（三）设备、系统或装置发生变化后，必须及时修订相关的运行规程、标准操作票、工作票，并对相关运行人员进展重新培训和考核。（四）、要定期组织运行人员开展操作票填写的培训和考试；所有运行人员必须学会正确使用安全工器具和防护用品。五、电气倒闸操作最少由两人进展。严禁无监护操作，严禁一组人员同时进展两项操作任务，严禁在操作过程中进展其他的检查、巡视等工作。（六）、监护人必须由高一级岗位或对系统设备熟悉经历丰富的人员担任,严禁监护人参与操作。（七）、涉及
10、热力，机械停、送电的操作，必须严格执行停、送电联系单制度。严禁口头、联系，严禁约时停送电。（八）、万用表、绝缘摇表、上下压验电器在使用之前必须验证其完好无损；高、低压验电器使用前不仅要验证其声、光指示正常，还必须在相应电压等级带电部位验证其状况良好。万用表、绝缘摇表的板线应有明显的颜色区分。（九）、如需重复测量绝缘或更换测量人员，必须按一个新的操作工程对待，重新填写操作票，对设备进展重新查核，严禁无操作票直接进展测量。（十）、进展现场操作的人员必须着装标准；与操作相关的工器具必须事先检查好并一次带全。严禁操作中途取工器具，严禁一人单独离开。（十）、操作前的准备工作:1 .根据操作任务填写标准操
11、作票；2 .核对运行方式，确保标准操作票使用正确；3 .做好相应的准备工作；4 .模拟操作。模拟操作中发生异常，应立即停顿操作。查明原因，处理完毕后，重新开场模拟操作；5 .参加操作的人员必须将手机等与外界联系的通讯工具放在运行值班室，可以使用专用通讯工具（不能与外界联系），进入保护室内的操作制止使用无线通迅设备。（十二）、操作过程：1 .操作中严格执行“唱票一复诵一操作一回令步骤，复诵时操作人员必须手指设备名称标示牌，监护人确认标示牌与复诵内容相符后，监护人下“正确！执行！令后，操作人方可操作。操作完毕后，操作人员答复“操作完毕！；2 .监护人听到操作人回令后，在“执行情况栏打“，监护人检查
12、确认后再在“上加”/，完成一个“;3 .发现疑问或发现异常时,应立即停顿操作,报告值班负责人,查明原因。待疑问或异常消除后,方可继续操作；4 .中断操作的、再次操作前，应从第一项操作任务的复查开场，复查完一项,在操作票中“执行情况栏再打一个“J；5 .承受电网调度命令的操作要做到六清：承受命令清、布置操作任务清、操作联系清、发生疑问要查清、操作完毕汇报清、交接班记录清。（十三）一份操作票的操作任务完成后；由监护人在操作票上盖“己执行早。电气设备的几种状态行状态系指某回路中的高压隔离开关和高压断路器（或低压刀开关及自动开关）均处于合闸位置，电源至受电端的电路得以接通而呈运行状态。检修状态系指某回
13、路中的高压断路器及高压隔离开关(或自动开关及刀开关)均已断开，同时按保证安全的技术措施的要求悬挂了临时接地线，并悬挂标示牌和装好临时遮栏，处于停电检修的状态。热备用状态系指某回路中的高压断路器(或自动开关)已断开,而高压隔离开关(或刀开关)仍处于合闸位置。(4)冷备用状态系指某回路中的高压断路器及高压隔离开关(或自动开关及刀开关)均已断开为了正确地进展倒闸操作，不因误操作而造成事故，必须清楚地了解设备所处的状态，即正确地判断开关设备的位置。电气设备的四种基本状态是：(1) “运行中状态断路器和隔离开关都已合闸，电源与用电设备已接通，设备正处在“运行中”状态。(2) “热备用状态断路器已断开，电
14、源中断，设备停运,但断路器两边的隔离开关仍接通，该设备处于“热备用”状态。(3) “冷备用”状态设备的断路器和隔离开关都已断开，该设备处于“冷备用”状态或停电状态。(4) “检修中”状态设备的断路器和隔离开关都已断开，并已悬挂标识牌和设有遮拦，同时已接好地线，该设备处于“检修中”状态。电气设备的四种状态(1)、“运行状态”设备：是指设备的闸门及开关都在合上位置，与受电端间的电路接通（包括辅助设备如电压互感器、避雷器等）。（2）、“热备用状态”的设备：是指设备靠开关断开而闸刀仍在合上位置。（3）、“冷备用状态”的设备：是指设备的开关及闸刀（如接线方式中有的话）都在断开位置。“开关冷备用或“线路冷
15、备用”时，接在开关或线路上的电压互感器上下压熔丝一律取下，高压闸刀拉下。电压互感器与避雷器当用闸刀隔离后，假设无高压闸刀的电压互感器，当低压熔丝取下后，即处“冷备用状态”。（4）、“检修状态”的设备：是指设备的所有开关、闸刀均断开，挂好保护接地线或合上接地闸刀，并挂好工作牌，装好临时遮拦时，即作为“检修状态”。开关检修：是指开关及两侧闸刀均拉开，开关与线路闸刀间有压变者，那么该压变的闸刀需要拉开，或上下压熔丝取下，在开关两侧挂上接地线（或合上接地闸刀）作好安全措施。线路检修：是指线路的开关及其线路侧、母线侧闸刀拉开，如有线路压变者，应将其闸刀拉开或上下压熔丝取下，并在线路出线端挂好接地线（或合上接地闸刀）。
