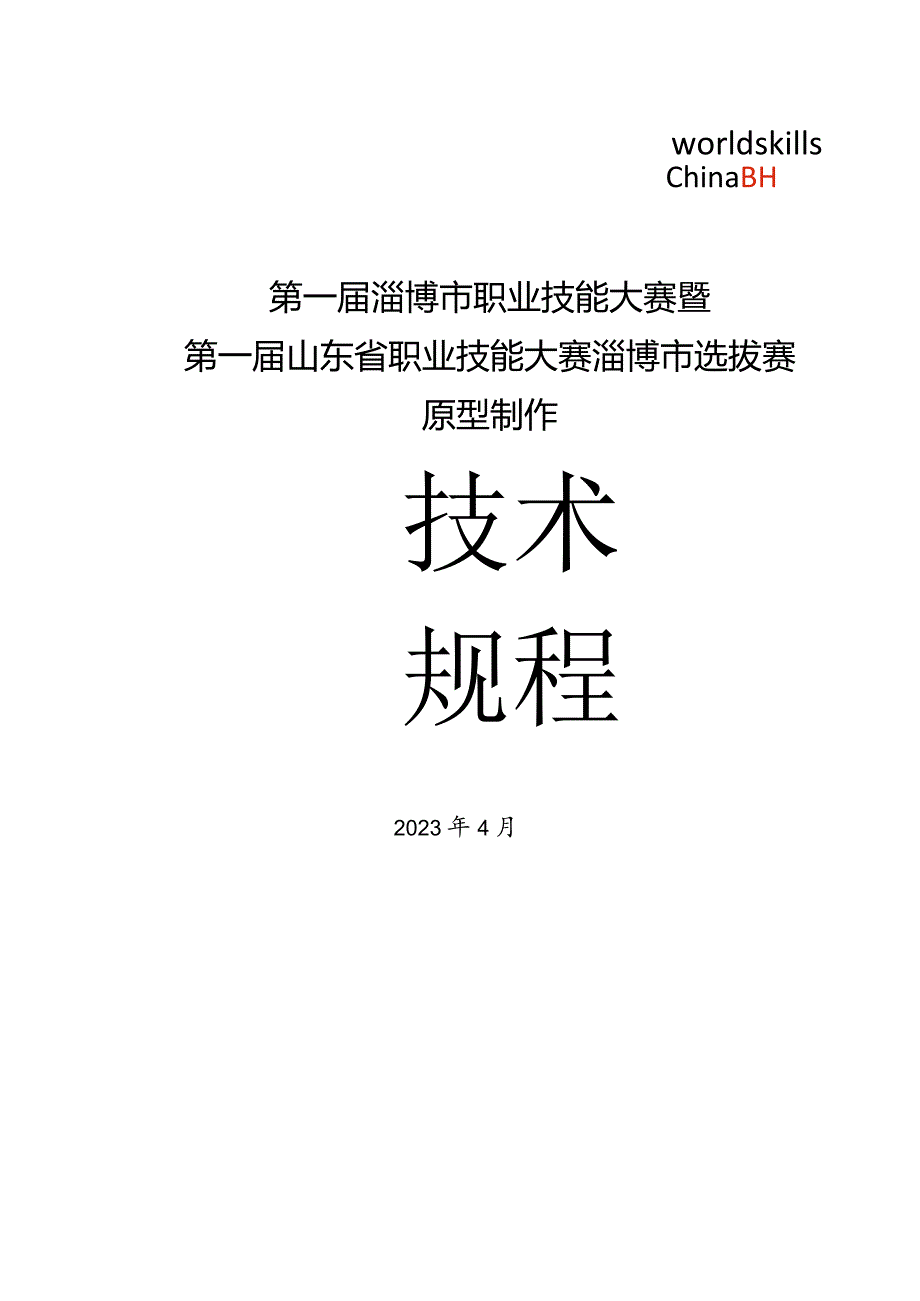

1、worldskillsChinaBH第一届淄博市职业技能大赛暨第一届山东省职业技能大赛淄博市选拔赛原型制作技术规程2023年4月目录1 描1.1 项目说明2能力要求1.3知识要求2 .裁判人员、检测人员2. 1!(声(JAfc.jz3. 2裁判人员的条件及要求4. 3检测人员3.1*工I.5. 1考核试题结构3.2讦分3.3考核样题4op工I.5.6.7.8.9.成讦判方式5. 1评判流程与方法5.2裁判员纪律和要求.基础设施6. 1硬件设备要求6.2 软件要求6.3 量具、刀具、工具清单7. 1赛场分区要求8. 2赛场基础设施要求.女全与防护.C.9. 1劳保用品10. 2佩戴要求考核程11
2、. 1考核流程12. 考核纪律10.开放赛场.10. 1公众要求10.2对于赞助商和宣传的要11. 绿色环保11.1环境保护11.2循环利用11122233334错误!未定义书签。555666771010101010111212121313131414141.技术描述1. 1项目说明原型制作竞赛项目是根据给定的原型设计图纸，运用三维CAD软件进行原型建模与局部自由设计、生成工程图，并使用指定材料运用车、铳、抛光打磨、手工加工、3D打印、表面处理等工艺制造原型的竞赛活动。1.2能力要求竞竞赛内容为综合技能操作竞赛，由选手根据大赛组委会提供的原型工程图，进行原型设计、原型制作、喷漆和装饰。（1）工
3、作的组织及管理能力 能够准备并保持一个安全、整洁及有效的工作环境； 能够让自身能有准备地去应对手头上的任务，包括对个人健康和安全的全面照顾； 能够用效率最高、破坏性最低的方式来安排工作； 能够安全地并遵循制造商说明来挑选并使用所有设备及材料； 能够应用或优化有关环境、设备及材料方面的健康及安全标准； 能够将工作区重新整理成为一个合适的状态或状况。（2）制图能力 能够识读复杂的技术图纸； 能够按ISO/GB标准将三维模型转换装配工程图、零件工程图； 能够按ISO/GB标准标注准备的尺寸和技术要求。（3）原型设计能力 能够将复杂的技术图纸转换为模型； 能够运用三维CAD软件进行三维建模、装配； 能
4、够运用三维CAD软件对三维模型着色； 能够使用绘图仪和打印机，打印输出原型工程图。（4）原型制作能力能够根据工程图纸，使用指定材料（代木、中密度纤维板、亚克力玻璃）和规格制作原型模型； 能够使用手工工具和机器（普通车床、普通铳床、3D打印机、抛光机、立锯、钻床等设备）加工原型； 能够制作原型零件和组装原型； 能够对原型表面进行打磨、修补、上胶等处理； 能够使用测量仪器对原型进行检测； 能够安全操作机器，并正确使用机床配套的工具、夹具。（5）原型喷漆和装饰能力 能够用油漆对原型表面进行喷漆；能够用适当的贴纸装饰原型表面。1.3知识要求 掌握ISO/GB制图标准及制图能力； 具备三维CAD软件原型
5、建模与设计能力； 掌握数显普通车床、数显普通铳床、3D打印机的操作技能； 掌握盘式砂光机、卧式砂光机、带式砂光机、桶式砂光机、水帘喷漆柜、钻床、砂轮机的操作技能； 掌握钢、铝材、塑料、代木、亚克力玻璃板等材料的切削性能； 掌握手工操作技能； 掌握不同目数砂纸的打磨技能； 掌握表面喷漆和表面装饰的技能； 掌握吸尘器的操作技能； 具备高粉尘场所作业环境安全防范意识。2.裁判人员、检测人员2. 1裁判人员裁判组设裁判长1名，裁判员若干名。裁判长由江苏省专家组长担任；裁判员由各代表队推荐1名，裁判长可推荐1-3名具有国家职业技能竞赛裁判员资格人员担任裁判。裁判组在裁判长带领下，负责考核各环节技术工作。
6、2.2裁判人员的条件及要求（1）裁判人员基本条件 热爱祖国，遵纪守法，诚实守信，具有良好的职业道德，身体健康； 具有团队合作、秉公执裁等基本素养，具有本职业（项目）技师及以上职业资格或中级及以上专业技术职务； 有省级以上职业技能竞赛技术工作经历且在省级选拔活动中担任技术专家，或具备国家职业技能竞赛裁判员资格者优先。（2）裁判人员工作要求 严格执裁，公平公正，不徇私舞弊； 参加考核前培训，了解掌握考核各项技术规则、要求； 服从裁判组技术工作安排，认真做好本职工作； 认真参与各项技术工作，对有争议的问题，应提出客观、公正、合理的意见建议； 坚守岗位，不迟到、早退，严格遵守执裁时间安排，保证执裁工作
7、正常进行。2. 3检测人员本次考核零件精度检测项目参照世界大赛模式，在现场公开进行。其中，模块C客观项目的评分，由第三方专业检测机构成立检测组，检测并出具独立检测报告。3.考核试题3. 1考核试题结构考核试题由四个模块组成（如表1所示），对选手考核成果进行综合评定。表1考核试题模块组成模块名称给定的素材提交成果模块A：原型设计建模含需局部自由设计的原型二维图纸设计后的原型三维建模源文件模块B：原型工程图设计后的原型工程图源文件设计后的原型工程图图纸模块C：原型制作设计后的原型三维建模文件和工程图图纸不喷漆的零件或组件模块D：原型装饰各选手在模块C中制作的零件或组件表面装饰后的原型3 .2评分标
8、准（1）各模块配分本次竞赛各模块配分参照世界大赛评分方式，分为主观和客观两个项目评分（如表2所示）。表2竞赛试题各模块配分模块主观分客观分小计模块A05分5分模块B010分10分模块C5分70分80分模块D5分5分5分合计100分（2）模块C的尺寸部分客观评分采用三坐标测量仪器、光学影像仪进行检测（第三方测量人员）（3）客观分评分标准长度和直径尺寸： 偏差在0.Imm内，扣除0% 偏差在0.15mm内，扣除20% 偏差在0.2mm内，扣除40% 偏差在O.25mm内，扣除60% 偏差在0.3mm内，扣除80% 偏差大于0.3mm,扣除100%角度尺寸： 偏差在0.50内，扣除0% 偏差在1.0
9、0内，扣除50% 偏差大于L00,扣除100%圆角和半径尺寸： 偏差在0.5mm内，扣除0% 偏差在Lmm内，扣除40% 偏差在1.5mm内，扣除70% 偏差大于1.5mm,扣除100%4 .命题方式由技术专家组进行命题，赛题在样题基础上进行修改。在比赛前一天公布试题,考前组织各单位裁判对试题进行不超过30%的内容修改。5 .成绩评判方式5.1 评判流程与方法(1)评判流程工件的评判流程如下图1所示。图1工件的评判流程说明：裁判分为裁判组、检测组。裁判均不对自己的选手进行评分。5/15(2)评判方法 模块A、B评分：裁判长收集所有选手的电子数据和工程图，核对上交数据编号及数量，组织裁判根据模块
10、A、B评分标准评分，裁判不评判自己选手。 模块C评分：裁判长组织裁判核对上交零件后，由加密人员对各选手的零件进行重新编码加密，并将加密后的零件直接交给检测组组长。检测组对零件进行精度检测，并生成零件精度报告。裁判长组织裁判根据检测报告，对照评分标准进行评分。 模块D评分：裁判长组织裁判核对上交的模型，组织裁判分组进行评分，裁判不评判自己选手。 客观部分的内容，以试题的评分表标明的内容为评分参考。 主观部分由3位裁判进行评分，最高级和最低级，不得超过2级。超过2级则本轮打分作废，需重新打分。 加密人员对模块C进行解密后，裁判长汇总模块A、B、C、D的成绩。 当选手建模完模型和图纸，拷贝进优盘上交
11、给裁判，不得有语言交流。5.2裁判员纪律和要求裁判在考核前可申请不参与裁判工作并放弃相应权利，但考核中途不得更换。如因考核需要，需增加裁判员时，由裁判长根据部发技术规则相关要求处理；裁判应自觉服从裁判长的管理，裁判的工作在裁判长主持下抽签决定。各裁判不得在工作时间无故迟到、早退、中途离开工作地，否则将视其耽误或缺席预定的裁判工作每次扣除其选手竞赛成绩2-3分。6.基础设施6.1 硬件设备要求(1)计算机辅助设计硬件设备计算机、绘图仪、打印机。(2)原型制作硬件设备(如表3所示)表3硬件设备明细6/15设备名称品牌/规格数量数显普通车床大连机床/CA6140A2台数显普通铳床XJ6235T3台立
12、锯MJ3451台3D打印机太尔时代UPBOX+2台砂盘带机诺元4X81台砂盘带机诺元6X91台砂柱机诺元14寸1台台虎钳每位选手1台花岗岩平台2块（3）喷漆硬件设备水濂喷漆柜、烘箱6. 2软件要求本次竞赛CAD设计软件使用：fusion3601 .3量具、刀具、工具清单（1）量具考核不列出量具清单。选手可以根据公布的样题加工要素和精度要求自带所需全部量具。推荐携带和使用下列量具（如表4所示）。表4参考量具清单（推荐，不限）序号名称规格图示1数显卡尺0-150mm或0-200mm3数显深度尺0-150mmI4直角尺160*100mni5钢尺150nun/6半径规RO.425mm,R2550m,R52100rnm*7刀口尺125mm8高度尺0-300mm（2）刀具考核所用刀具均由赛场提供，选手不得自带任何刀具进行入赛场。以下刀具为基本明细（如表6所示），考核刀具还需要根据最终赛题在赛前一天公布。表6赛场刀具序号名称规格1钻头1mm-IOmm2中心钻290度倒角刀12、14、163立铳刀（2刃）4mm、6mm8mm、IOmm、12mm16mm、20mm序号名称规格4立铳刀(3刃)2mm、3mm、4mm6mm8mm、IOmn1、12mm、16mm、20mm5球头立铳刀2m113mm、4mm、5mm、6mm、8mmIOmm6内R铳
