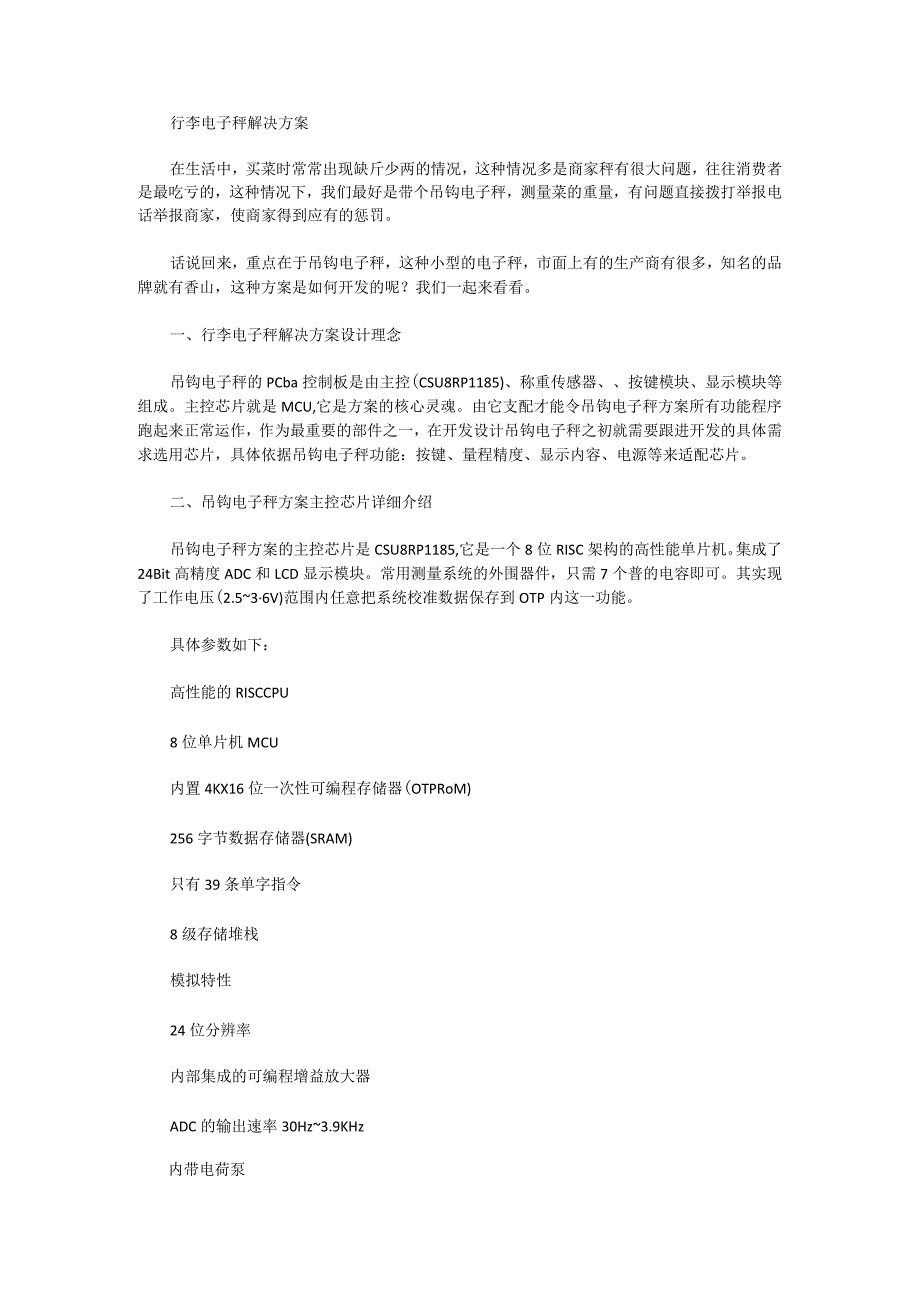

1、行李电子秤解决方案在生活中，买菜时常常出现缺斤少两的情况，这种情况多是商家秤有很大问题，往往消费者是最吃亏的，这种情况下，我们最好是带个吊钩电子秤，测量菜的重量，有问题直接拨打举报电话举报商家，使商家得到应有的惩罚。话说回来，重点在于吊钩电子秤，这种小型的电子秤，市面上有的生产商有很多，知名的品牌就有香山，这种方案是如何开发的呢？我们一起来看看。一、行李电子秤解决方案设计理念吊钩电子秤的PCba控制板是由主控(CSU8RP1185)、称重传感器、按键模块、显示模块等组成。主控芯片就是MCU,它是方案的核心灵魂。由它支配才能令吊钩电子秤方案所有功能程序跑起来正常运作，作为最重要的部件之一，在开发
2、设计吊钩电子秤之初就需要跟进开发的具体需求选用芯片，具体依据吊钩电子秤功能：按键、量程精度、显示内容、电源等来适配芯片。二、吊钩电子秤方案主控芯片详细介绍吊钩电子秤方案的主控芯片是CSU8RP1185,它是一个8位RISC架构的高性能单片机。集成了24Bit高精度ADC和LCD显示模块。常用测量系统的外围器件，只需7个普的电容即可。其实现了工作电压(2.536V)范围内任意把系统校准数据保存到OTP内这一功能。具体参数如下：高性能的RISCCPU8位单片机MCU内置4KX16位一次性可编程存储器(OTPRoM)256字节数据存储器(SRAM)只有39条单字指令8级存储堆栈模拟特性24位分辨率内

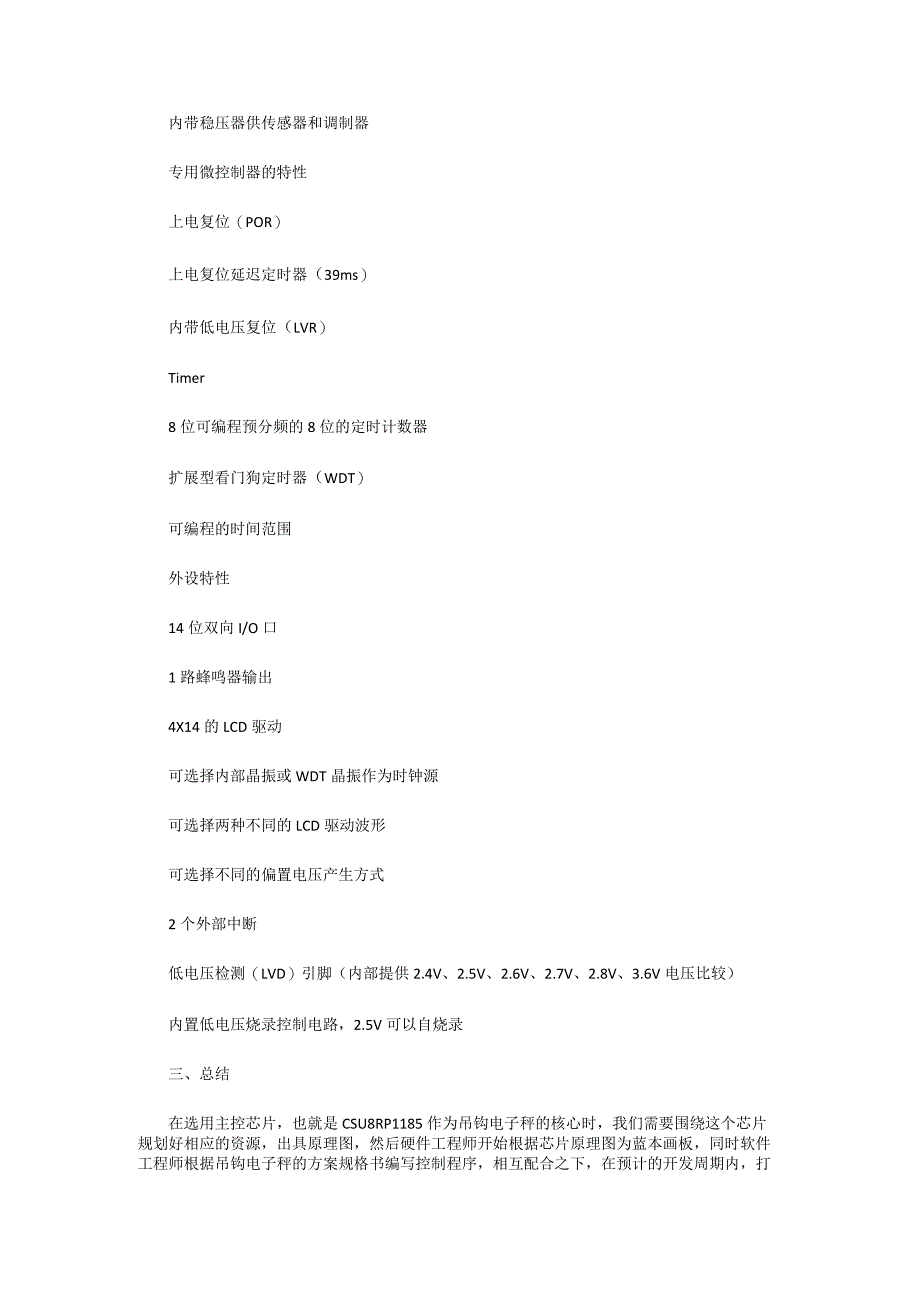

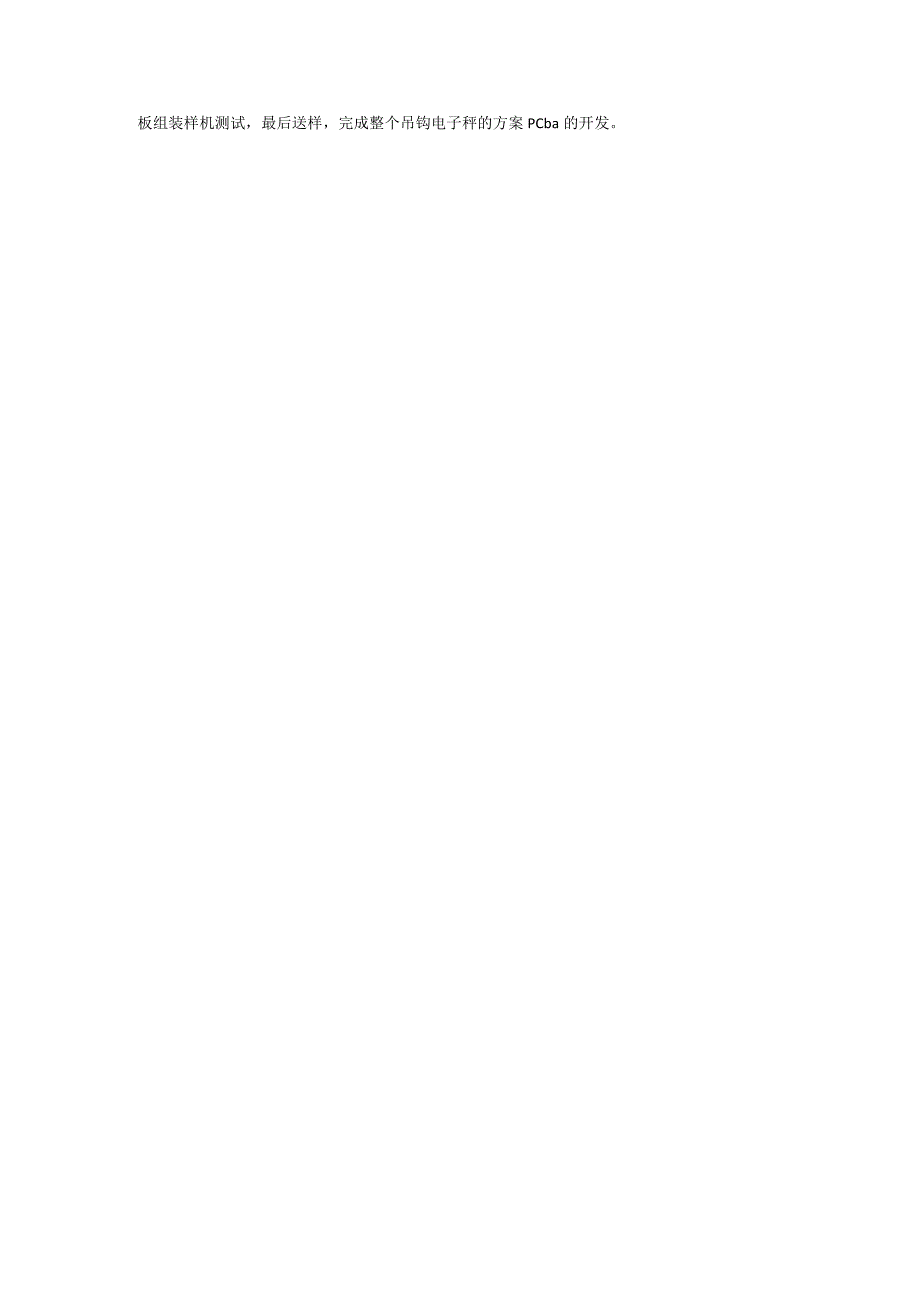

3、部集成的可编程增益放大器ADC的输出速率30Hz3.9KHz内带电荷泵内带稳压器供传感器和调制器专用微控制器的特性上电复位（POR）上电复位延迟定时器（39ms）内带低电压复位（LVR）Timer8位可编程预分频的8位的定时计数器扩展型看门狗定时器（WDT）可编程的时间范围外设特性14位双向I/O口1路蜂鸣器输出4X14的LCD驱动可选择内部晶振或WDT晶振作为时钟源可选择两种不同的LCD驱动波形可选择不同的偏置电压产生方式2个外部中断低电压检测（LVD）引脚（内部提供2.4V、2.5V、2.6V、2.7V、2.8V、3.6V电压比较）内置低电压烧录控制电路，2.5V可以自烧录三、总结在选用主控芯片，也就是CSU8RP1185作为吊钩电子秤的核心时，我们需要围绕这个芯片规划好相应的资源，出具原理图，然后硬件工程师开始根据芯片原理图为蓝本画板，同时软件工程师根据吊钩电子秤的方案规格书编写控制程序，相互配合之下，在预计的开发周期内，打板组装样机测试，最后送样，完成整个吊钩电子秤的方案PCba的开发。
