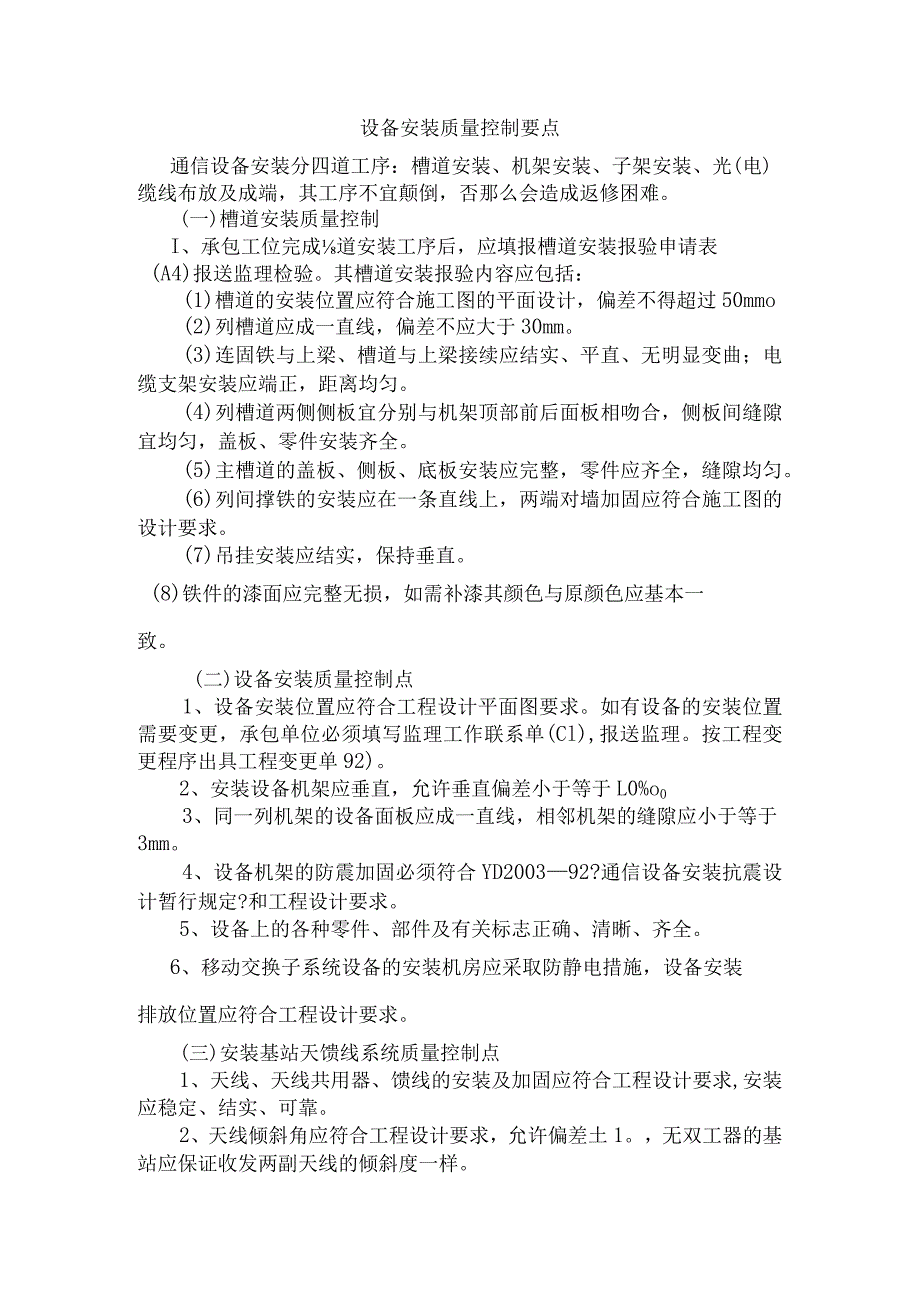

1、设备安装质量控制要点通信设备安装分四道工序：槽道安装、机架安装、子架安装、光(电)缆线布放及成端，其工序不宜颠倒，否那么会造成返修困难。(一)槽道安装质量控制I、承包工位完成道安装工序后，应填报槽道安装报验申请表(A4)报送监理检验。其槽道安装报验内容应包括：(1)槽道的安装位置应符合施工图的平面设计，偏差不得超过50mmo(2)列槽道应成一直线，偏差不应大于30mm。(3)连固铁与上梁、槽道与上梁接续应结实、平直、无明显变曲；电缆支架安装应端正，距离均匀。(4)列槽道两侧侧板宜分别与机架顶部前后面板相吻合，侧板间缝隙宜均匀，盖板、零件安装齐全。(5)主槽道的盖板、侧板、底板安装应完整，零件应
2、齐全，缝隙均匀。(6)列间撑铁的安装应在一条直线上，两端对墙加固应符合施工图的设计要求。(7)吊挂安装应结实，保持垂直。(8)铁件的漆面应完整无损，如需补漆其颜色与原颜色应基本一致。(二)设备安装质量控制点1、设备安装位置应符合工程设计平面图要求。如有设备的安装位置需要变更，承包单位必须填写监理工作联系单(Cl),报送监理。按工程变更程序出具工程变更单92)。2、安装设备机架应垂直，允许垂直偏差小于等于L0%o03、同一列机架的设备面板应成一直线，相邻机架的缝隙应小于等于3mm。4、设备机架的防震加固必须符合YD200392?通信设备安装抗震设计暂行规定?和工程设计要求。5、设备上的各种零件、

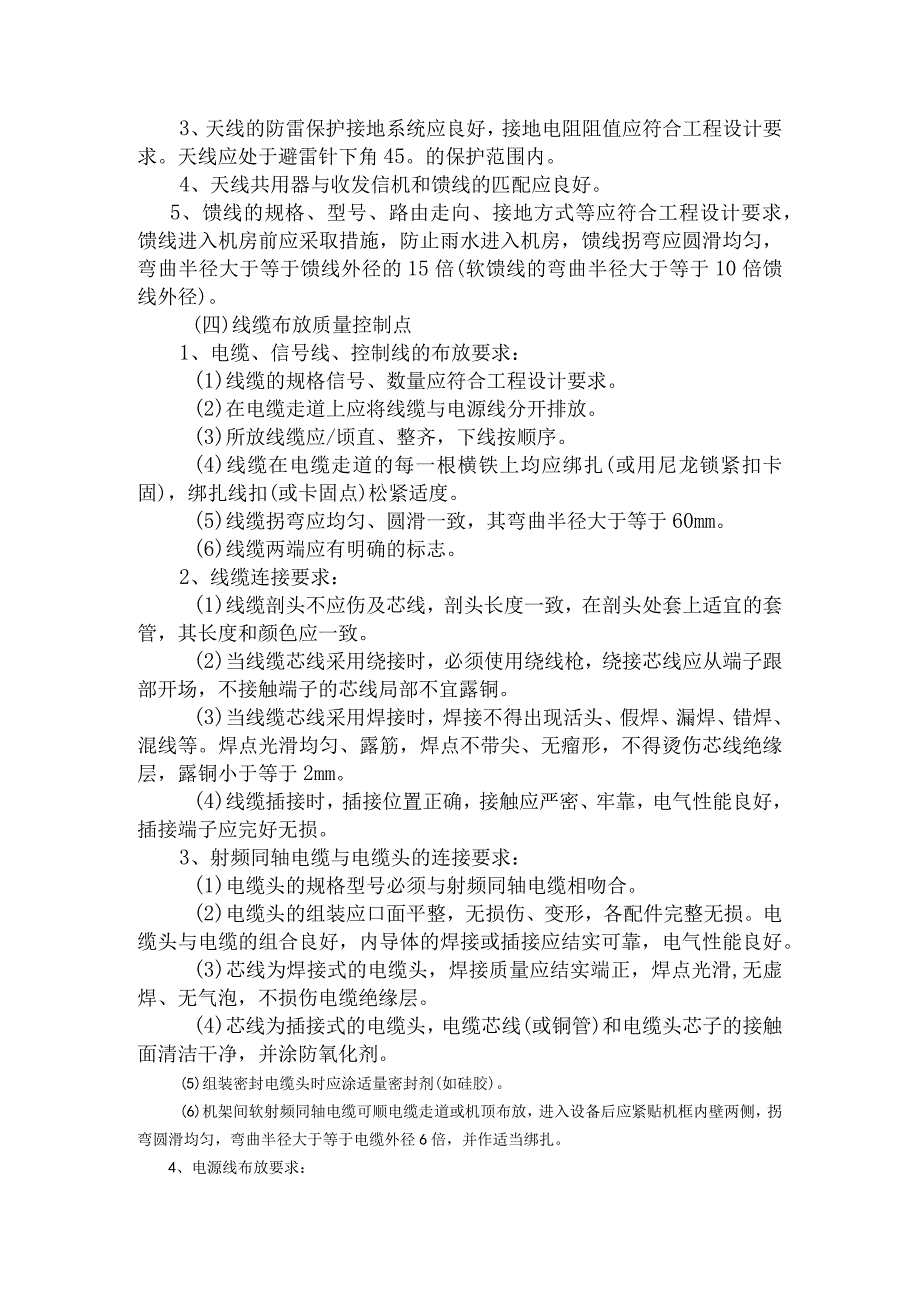

3、部件及有关标志正确、清晰、齐全。6、移动交换子系统设备的安装机房应采取防静电措施，设备安装排放位置应符合工程设计要求。(三)安装基站天馈线系统质量控制点1、天线、天线共用器、馈线的安装及加固应符合工程设计要求,安装应稳定、结实、可靠。2、天线倾斜角应符合工程设计要求，允许偏差土1。，无双工器的基站应保证收发两副天线的倾斜度一样。3、天线的防雷保护接地系统应良好，接地电阻阻值应符合工程设计要求。天线应处于避雷针下角45。的保护范围内。4、天线共用器与收发信机和馈线的匹配应良好。5、馈线的规格、型号、路由走向、接地方式等应符合工程设计要求，馈线进入机房前应采取措施，防止雨水进入机房，馈线拐弯应圆滑
4、均匀，弯曲半径大于等于馈线外径的15倍(软馈线的弯曲半径大于等于10倍馈线外径)。(四)线缆布放质量控制点1、电缆、信号线、控制线的布放要求：(1)线缆的规格信号、数量应符合工程设计要求。(2)在电缆走道上应将线缆与电源线分开排放。(3)所放线缆应/顷直、整齐，下线按顺序。(4)线缆在电缆走道的每一根横铁上均应绑扎(或用尼龙锁紧扣卡固)，绑扎线扣(或卡固点)松紧适度。(5)线缆拐弯应均匀、圆滑一致，其弯曲半径大于等于60mm。(6)线缆两端应有明确的标志。2、线缆连接要求：(1)线缆剖头不应伤及芯线，剖头长度一致，在剖头处套上适宜的套管，其长度和颜色应一致。(2)当线缆芯线采用绕接时，必须使用
5、绕线枪，绕接芯线应从端子跟部开场，不接触端子的芯线局部不宜露铜。(3)当线缆芯线采用焊接时，焊接不得出现活头、假焊、漏焊、错焊、混线等。焊点光滑均匀、露筋，焊点不带尖、无瘤形，不得烫伤芯线绝缘层，露铜小于等于2mm。(4)线缆插接时，插接位置正确，接触应严密、牢靠，电气性能良好，插接端子应完好无损。3、射频同轴电缆与电缆头的连接要求：(1)电缆头的规格型号必须与射频同轴电缆相吻合。(2)电缆头的组装应口面平整，无损伤、变形，各配件完整无损。电缆头与电缆的组合良好，内导体的焊接或插接应结实可靠，电气性能良好。(3)芯线为焊接式的电缆头，焊接质量应结实端正，焊点光滑,无虚焊、无气泡，不损伤电缆绝缘

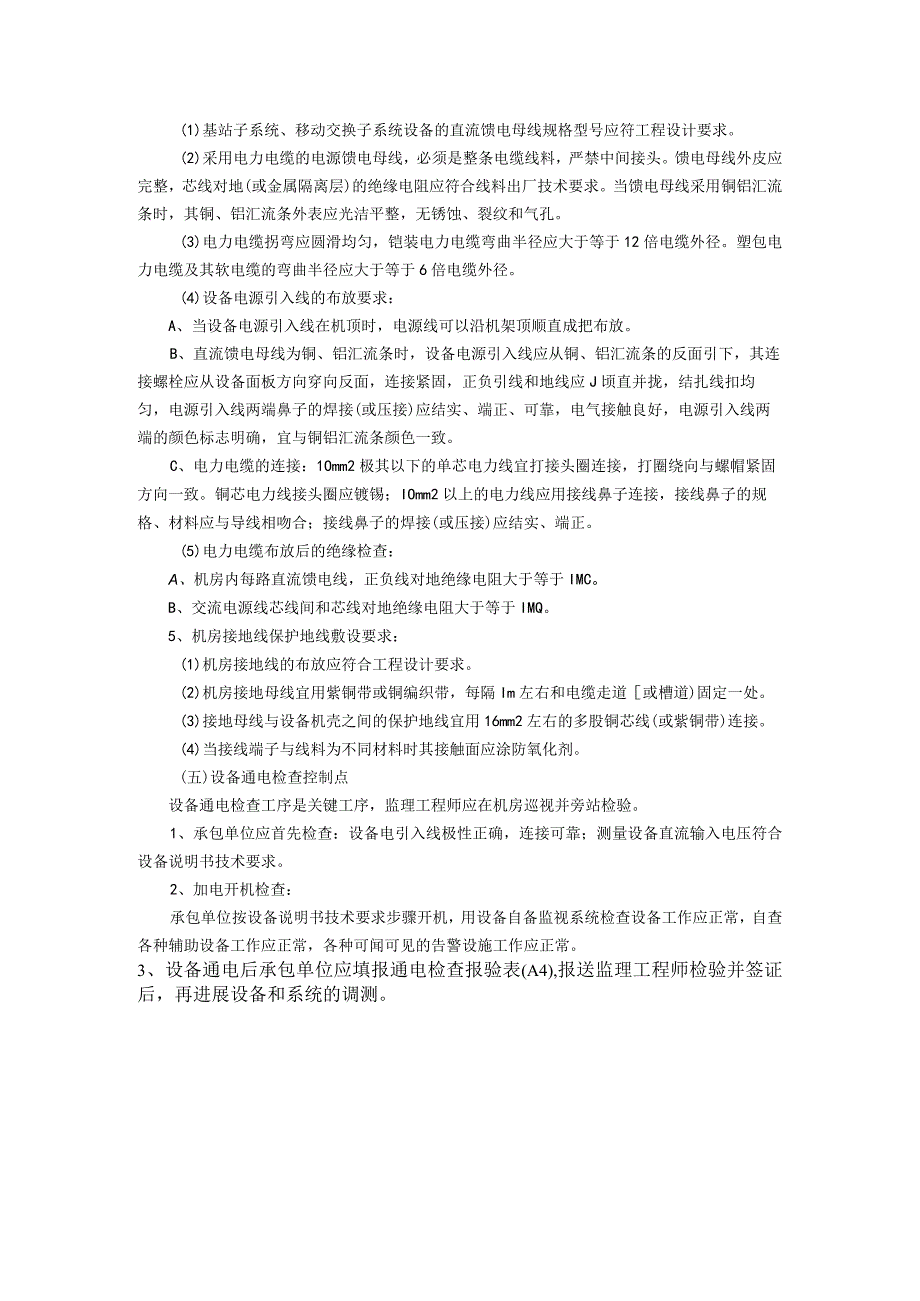

6、层。(4)芯线为插接式的电缆头，电缆芯线(或铜管)和电缆头芯子的接触面清洁干净，并涂防氧化剂。(5)组装密封电缆头时应涂适量密封剂(如硅胶)。(6)机架间软射频同轴电缆可顺电缆走道或机顶布放，进入设备后应紧贴机框内壁两侧，拐弯圆滑均匀，弯曲半径大于等于电缆外径6倍，并作适当绑扎。4、电源线布放要求：(1)基站子系统、移动交换子系统设备的直流馈电母线规格型号应符工程设计要求。(2)采用电力电缆的电源馈电母线，必须是整条电缆线料，严禁中间接头。馈电母线外皮应完整，芯线对地(或金属隔离层)的绝缘电阻应符合线料出厂技术要求。当馈电母线采用铜铝汇流条时，其铜、铝汇流条外表应光洁平整，无锈蚀、裂纹和气孔。
7、(3)电力电缆拐弯应圆滑均匀，铠装电力电缆弯曲半径应大于等于12倍电缆外径。塑包电力电缆及其软电缆的弯曲半径应大于等于6倍电缆外径。(4)设备电源引入线的布放要求：A、当设备电源引入线在机顶时，电源线可以沿机架顶顺直成把布放。B、直流馈电母线为铜、铝汇流条时，设备电源引入线应从铜、铝汇流条的反面引下，其连接螺栓应从设备面板方向穿向反面，连接紧固，正负引线和地线应J顷直并拢，结扎线扣均匀，电源引入线两端鼻子的焊接(或压接)应结实、端正、可靠，电气接触良好，电源引入线两端的颜色标志明确，宜与铜铝汇流条颜色一致。C、电力电缆的连接：1Omm2极其以下的单芯电力线宜打接头圈连接，打圈绕向与螺帽紧固方向
8、一致。铜芯电力线接头圈应镀锡；IOmm2以上的电力线应用接线鼻子连接，接线鼻子的规格、材料应与导线相吻合；接线鼻子的焊接(或压接)应结实、端正。(5)电力电缆布放后的绝缘检查：A、机房内每路直流馈电线，正负线对地绝缘电阻大于等于IMC。B、交流电源线芯线间和芯线对地绝缘电阻大于等于IMQ。5、机房接地线保护地线敷设要求：(1)机房接地线的布放应符合工程设计要求。(2)机房接地母线宜用紫铜带或铜编织带，每隔Im左右和电缆走道或槽道)固定一处。(3)接地母线与设备机壳之间的保护地线宜用16mm2左右的多股铜芯线(或紫铜带)连接。(4)当接线端子与线料为不同材料时其接触面应涂防氧化剂。(五)设备通电检查控制点设备通电检查工序是关键工序，监理工程师应在机房巡视并旁站检验。1、承包单位应首先检查：设备电引入线极性正确，连接可靠；测量设备直流输入电压符合设备说明书技术要求。2、加电开机检查：承包单位按设备说明书技术要求步骤开机，用设备自备监视系统检查设备工作应正常，自查各种辅助设备工作应正常，各种可闻可见的告警设施工作应正常。3、设备通电后承包单位应填报通电检查报验表(A4),报送监理工程师检验并签证后，再进展设备和系统的调测。
