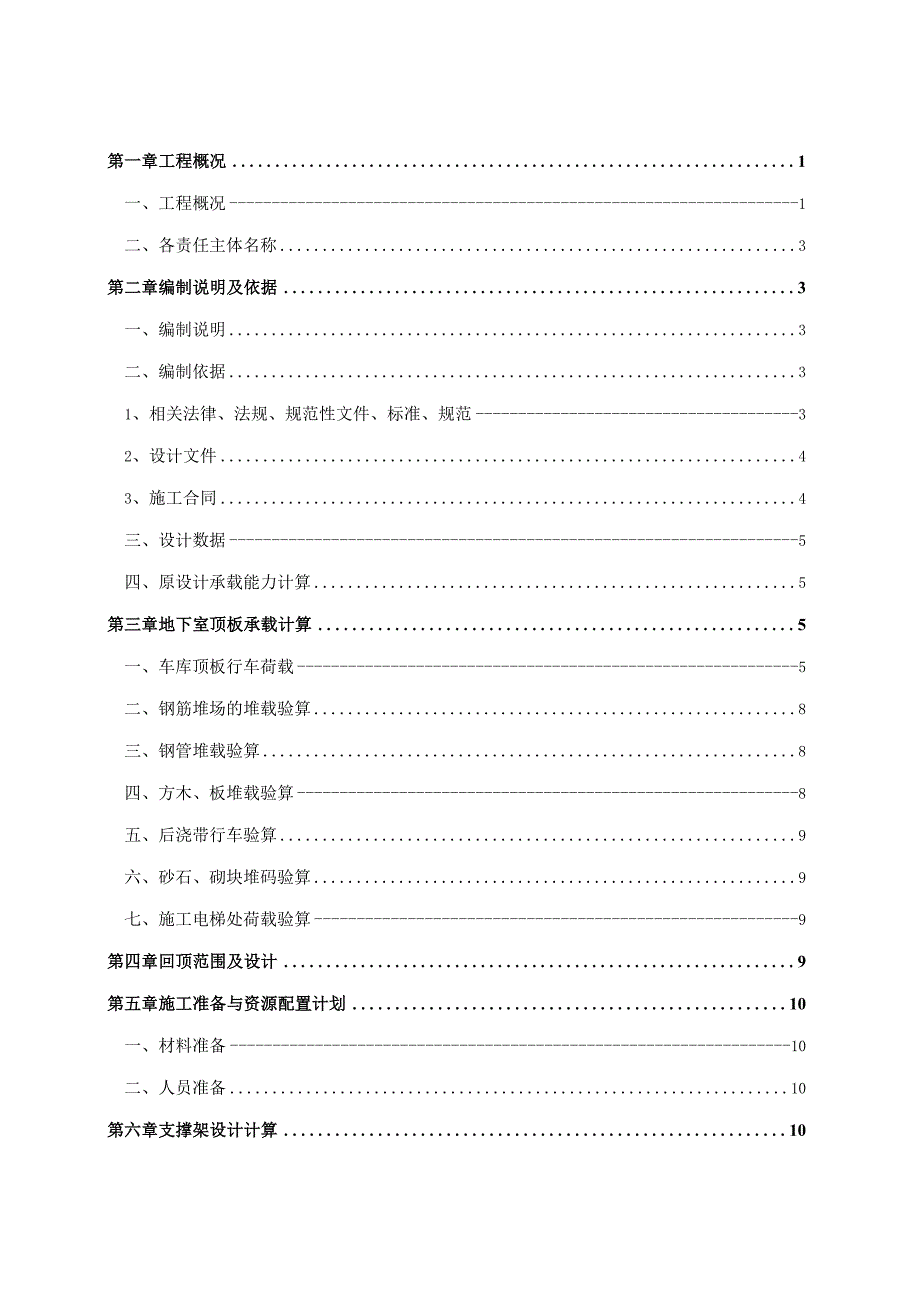

1、车库顶板行车通道及材料堆场回顶施工方案第一章工程概况1一、工程概况1二、各责任主体名称3第二章编制说明及依据3一、编制说明3二、编制依据31、相关法律、法规、规范性文件、标准、规范32、设计文件43、施工合同4三、设计数据5四、原设计承载能力计算5第三章地下室顶板承载计算5一、车库顶板行车荷载5二、钢筋堆场的堆载验算8三、钢管堆载验算8四、方木、板堆载验算8五、后浇带行车验算9六、砂石、砌块堆码验算9七、施工电梯处荷载验算9第四章回顶范围及设计9第五章施工准备与资源配置计划10一、材料准备10二、人员准备10第六章支撑架设计计算10一、基本参数10二、荷载参数11三、支撑立管计算11四、可调托
2、座验算12第七章支撑架搭设及拆除12一、搭设范围12二、工艺流程12三、构造要求12第八章支撑架的使用、保养与拆除14一、支撑架的使用14二、支撑架的保养14三、支撑架的拆除14第九章监督和检测要求14第十章安全保证措施16附图一,平面布置图17附图二：顶板道路平面布置图17【龙光天瀛项目】车库顶板行车通道及材料堆场回顶方案第一章工程概况一、工程概况本项目为南宁市龙光玖玺房地产开发有限公司开发的龙光天瀛5#13#、15#23#、25#33#、35#43#、45#52#、SrS3商业、S6S10商业及地下室）项目，位于良庆区平乐大道26号，地处南宁市良庆区平乐大道西侧，凤凰路南侧。本项目建设用地
3、面积107870.4911）2,总建筑面积：459676.3Im2,其中地上建筑面积为：344156.82m2（其中商业性质16172.OOm2）,地下建筑面积为115519.4911?。类型为高层住宅、三层合院别墅、低层联排商望、幼儿园、沿街商铺、农贸市场、地下车库等，其中111#、2122#楼栋高层商品房；1220#楼高层产权移交房；2333#楼为低层合院别墅；3552#楼为低层联排商墅。一期总承包工程范围为：13#、510#、22T#、22-2#、2833#、3537#、42#、43#、45#、4852#楼、S1S3#商业及各楼栋相应地下室（高层住宅大门及别墅大门），其中7#、22-1#
4、、22-2#、2833#、3537#、42#、43#、45#、4852#楼为一层地下室，其余楼栋为两层地下室。总建筑面积为217309.11M,其中地上总建筑面积为166309.11m2（其中商业性质9581.72肝）,地下总建筑面积约为6130Om2。高层主楼基础采取平板式筏形基础+复合地基，多层主楼及地下车库基础采用天然地基，承台基础；主体结构形式为框架-剪力墙结构，其结构设计使用年限为50年，抗震设防烈度为7度，结构抗震等级为二级，建筑场地类别II类。本工程主楼地下负二层层高为370OnInb地下负一层层高为543Omnb一层层高为600OnIm,以上除架空层为360Omm外，其余各层层
5、高均为2900mm；地下车库负二层层高为3700mm,车库负一层层高为3830mmo本工程组成建筑明细如下楼栋号建筑层数（层）建筑高度（m）单栋建筑面积（m2）户数（户）备注1#楼-2D/33F99.6514829.39124含首层架空、配套用房及空中架空层2#楼-2D/30F90.9515058.381123#楼-2D/33F99.6519040.761245#楼-2D/30F90.9517132.891126#楼-2D/30F90.9519040.761127#楼-1D/33F99.6514143.641248#楼-2D/30F90.9514143.641129#楼-2D/33F99.65
6、14143.6412410#楼-2D/30F90.9514143.6411222-1#楼-2D/18F53.954632.2334含首层架空层22-2#楼-2D/15E45.254206.322828#楼-1D/3F10.351400.201029#楼-1D/3F10.35670.50530#楼-1D/3F10.35670.50531#楼-1D/3F10.351400.201032#楼-1D/3F10.351400.201033#楼-1D/3F10.35670.50535#（商墅）-1D/2F10.1626.48436#（商墅）-1D/2F10.1626.48437#（商墅）-1D/2F10.
7、1626.48442#（商塞）-1D/2F10.1626.48443#（商墅）-1D/2F10.1626.48445#（商墅）-1D/2F10.1626.48448#（商墅）-1D/2F10.1722.20449#（商墅）-1D/3F15.34928.54450#（商望）-1D/2F10.1722.20451#（商型）-1D/3F15.34928.54352#（商墅）-1D/2F10.1722.204Sl（沿街商业）IF5.09478.17/S2（沿街商业）IF5.09624.11/S3（沿街商业）IF5.09359.44/地下室（含人防）-2D/61300.00/合计227271.67120
8、6二、各责任主体名称建设单位南宁市龙光玖玺房地产开发有限公司设计单位广东现代建筑设计与顾问有限公司施工单位龙光工程建设有限公司监理单位厦门住总建设工程监理有限公司项目经理黄强总监理工程师陈剑技术负责人陈佐清专业监理工程师董第彬第二章编制说明及依据一、编制说明为了保证工程安全、文明施工、按规范化要求并达到国家规定的标准。由于本工程地下室施工完成进入主体结构施工时就没有施工道路和施工场地，根据现场的实际情况和施工的需要，在本工程的地下室顶板上布置钢筋加工房及材料堆场，在地下室顶板上设置施工道路。需对布置钢筋加工房及材料堆场位置及施工道路部位的地下室顶板现浇板进行验算。二、编制依据1、相关法律、法规
9、、规范性文件、标准、规范类别名称编号法规中华人民共和国建筑法主席令第29号建筑工程质量管理条例国务院令第714号建设工程安全生产管理条例国务院令第393号危险性较大的分部分项工程安全管理规定建设部第37号令规范规程建筑地基基础设计规范GB50007-2011建筑结构荷载规范GB50009-2012混凝土结构设计规范GB50010-2010混凝土结构工程施工质量验收规范GB50204-2015混凝土结构工程施工规范GB50666-2011钢结构设计标准GB50017-2017钢结构工程施工质量验收规范GB50205-2001屋面工程质量验收规范GB50207-2012建筑施工扣件式钢管脚手架安全
10、技术规范JGJ130-2011工程建设标准强制性条文2002年版建筑工程施工质量验收统一标准GB50300-2013建筑施工安全检查标准JGJ59-2011建筑施工高处作业安全技术规范JGJ80-2016住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定有关问题的通知建办质(2018)31号建筑施工手册第五版2、设计文件图纸名称图号出图日期备注建筑设计施工图建施2019.11结构设计施工图结施2019.11施工组织设计2019.103、施工合同合同名称编号签订日期建设工程施工合同三、设计数据地下室顶板板厚：350mm最大跨度为&10m,无梁楼盖。顶板上设计覆土厚度为1.5m车库设
11、计活荷载：5KNm2,施工堆载荷载：5KN/行,消防车道荷载20KNm2四、原设计承载能力计算1、地下室顶板覆盖层（含覆土、防水层等）厚度W1.5m；覆土容重WAgKN/加；2、地下室顶板未覆土时，施工堆载允许值，覆士1.5m的按35KN/n?；3、地下室顶板可承受荷载为：非消防道1.5mxl8KN/n?+5KN/m2=32KN/m2（活载按恒载计算，增大安全系数），消防道1.5ml8KNl+20KNn2=47KNm24、本工程顶板可承受恒荷载折算后为：35KNm2o第三章地下室顶板承载计算一、车库顶板行车荷载1、吊车、砂车、钢筋运输车、混凝土罐车作用下楼面等效均布活荷载的确定。根据各种车型荷
12、载：1）吊车按20T吊车考虑，自重28吨，吊运钢筋每捆按5吨计，合计33X1.1,总计37吨。（设计为恒载，将活载转化为恒载,下同）2）砂车按装15立方米车考虑，砂车自重约10吨，砂25吨，合计35X1.1,总计40吨考虑。3）钢筋运输车按装40t考虑，车重15t,合计55X1.1=60.5吨。4）混凝土罐车及泵车按装16立方米车考虑，混凝土罐车自重约15吨，16立方米混凝土按24吨计，合计39XLl=58.74吨。综上荷教按60吨考虑，车型按混凝土罐车考虑（增大安全系数）6000UOO-T-T- 一-O O7 CM-4-I-EITT+I彳T+；+按建筑结构荷载规范GB50009-2012附录
