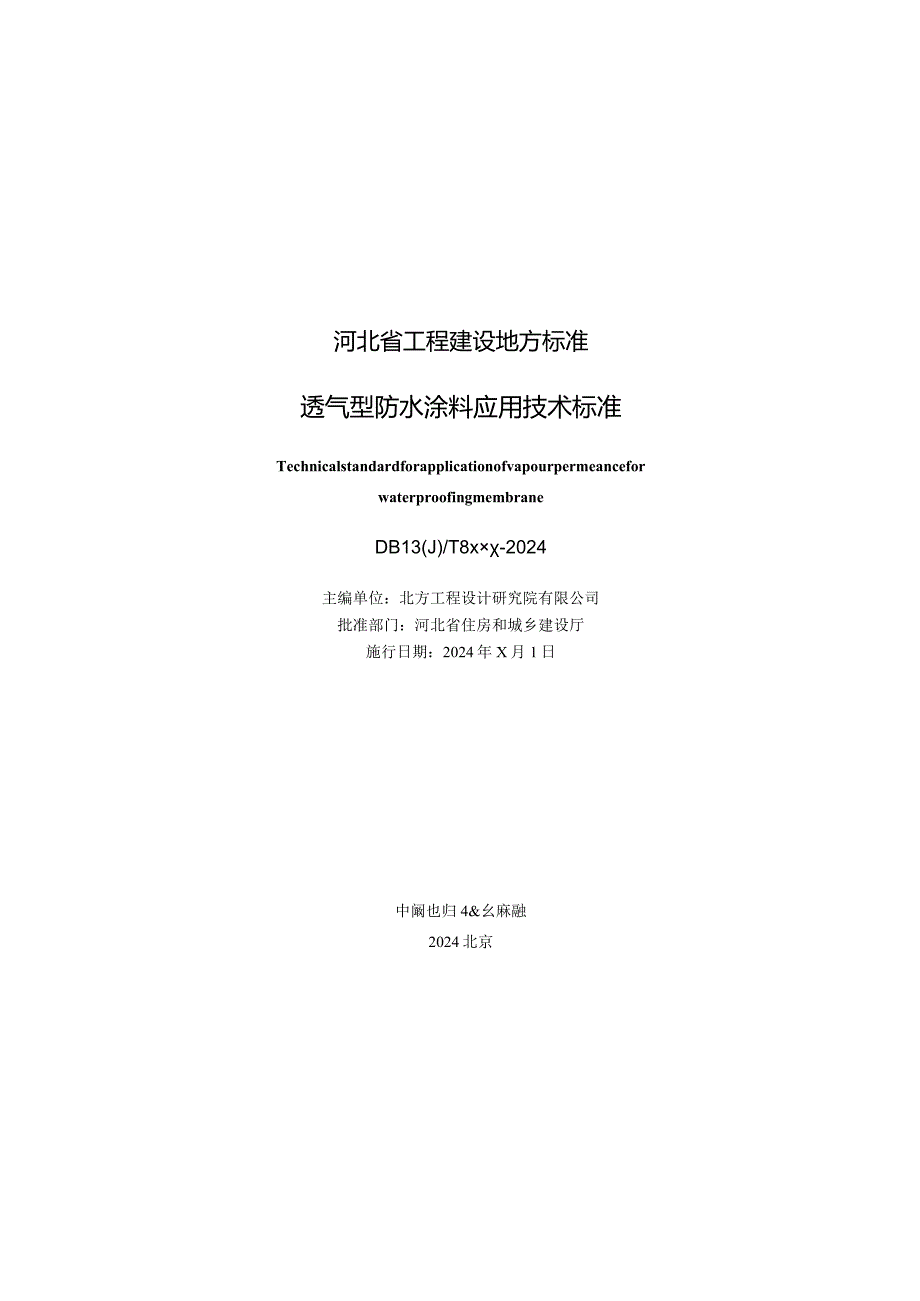

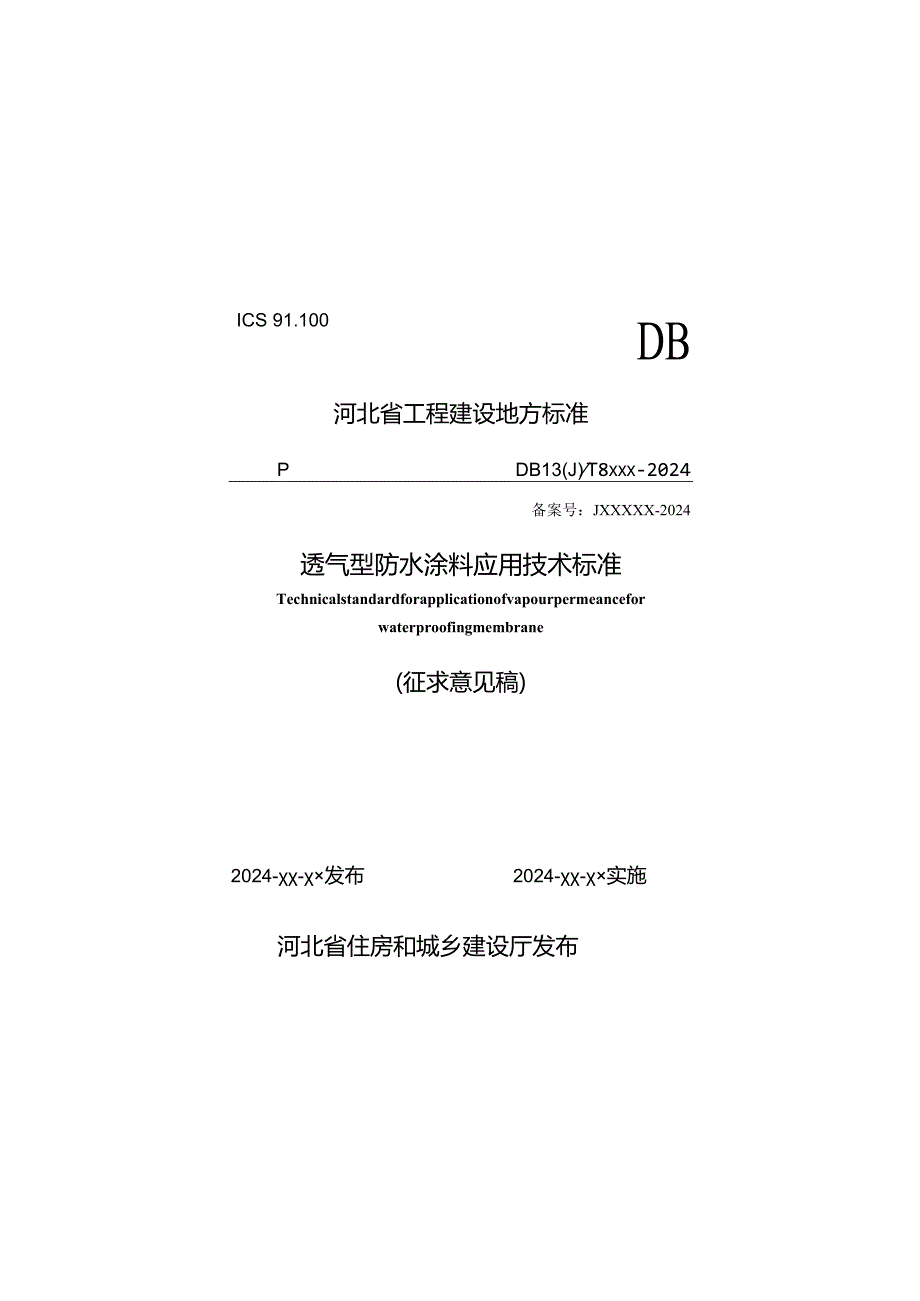

1、ICS 91.100DB河北省工程建设地方标准PDB13(J)T8xxx-2024备案号：JXXXXX-2024透气型防水涂料应用技术标准Technicalstandardforapplicationofvapourpermeanceforwaterproofingmembrane(征求意见稿)2024-发布2024-实施河北省住房和城乡建设厅发布河北省工程建设地方标准透气型防水涂料应用技术标准TechnicalstandardforapplicationofvapourpermeanceforwaterproofingmembraneDB13(J)/T8x-2024主编单位：北方工程设计研究

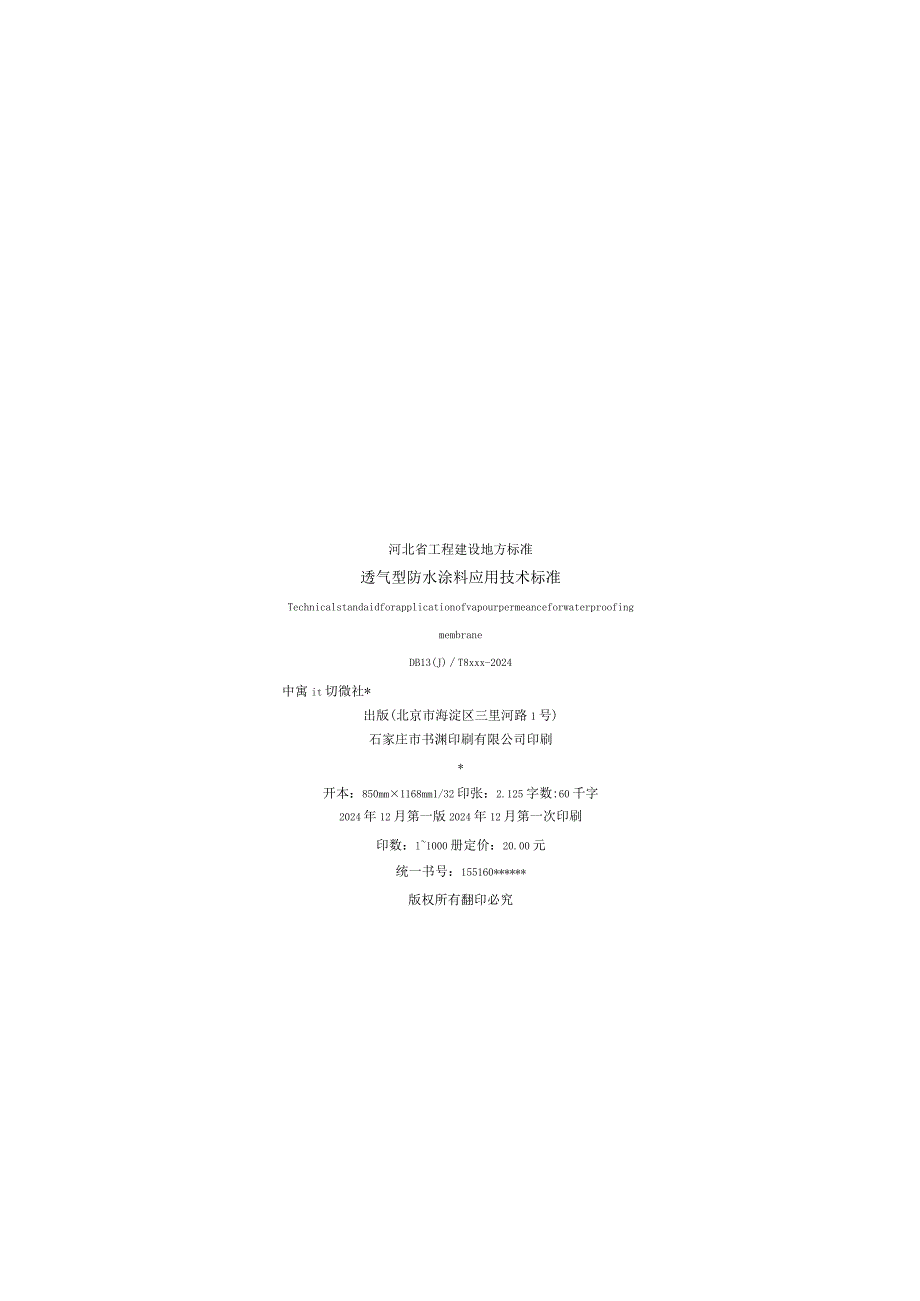

2、院有限公司批准部门：河北省住房和城乡建设厅施行日期：2024年X月1日中阚也归4&幺麻融2024北京河北省工程建设地方标准透气型防水涂料应用技术标准TechnicalstandaidforapplicationofvapourpermeanceforwaterproofingmembraneDB13(J)T8xxx-2024中寓it切微社*出版(北京市海淀区三里河路1号)石家庄市书渊印刷有限公司印刷*开本：850mm1168mm1/32印张：2.125字数:60千字2024年12月第一版2024年12月第一次印刷印数：l1000册定价：20.00元统一书号：155160*版权所有翻印必究河北省
3、住房和城乡建设厅公告2024年第7号河北省住房和城乡建设厅关于发布透气型防水涂料应用技术标准和透气型防水涂料系统建筑构造的公告透气型防水涂料应用技术标准（编号为DB13（J）/T8xxx-2024）和透气型防水涂料系统建筑构造（统一编号：DBJT02-xxx-2024,图集号：J22Jxxx）已经本机关审查并分别批准为河北省工程建设标准和标准设计，现予发布，自2024年X月1日起实施。河北省住房和城乡建设厅2024年X月X日-XX-a=.刖三根据河北省住房和城乡建设厅2020年度省工程建设标准和标准设计第二批制（修）订计划（冀建节科函（2020）Ill号）的要求，由北方工程设计研究院有限公司会
4、同有关单位编制而成。本标准共分7章，主要技术内容包括：1.总则；2.术语；3.基本规定；4.性能要求；5.设计；6.施工；7.质量验收。本标准的部分内容涉及专利（专利号：ZL202220682466.4）O涉及专利的具体技术问题，使用者可直接与专利权人协商处理。本标准的发布机构不承担识别这些专利的责任。本标准由北方工程设计研究院有限公司负责具体技术内容的解释，由河北省绿色建筑推广与建设工程标准编制中心负责管理。标准执行过程中如有意见和建议，请寄送至北方工程设计研究院有限公司（地址：石家庄市裕华东路55号，邮编：050011,电话：0311-86690738,邮箱：bfybzh）,以便修订时参考
5、。本标准主编单位、参编单位、主要起草人和审查人员名单:主编单位：北方工程设计研究院有限公司参编单位：北京中核北研科技发展股份有限公司君道元通（北京）节能科技有限公司主要起草人：审查人员：217179 2 2 369 9 2478 122222233334目次1总则2术语3基本规定4材料4.1 一般规定4.2 防水材料4.3 配套材料5设计5.1 一般规定5.2 设计要点6施工6.1 一般规定6.2 施工要点6.3 运输及贮存7质量验收7.1 一般规定7.2 主控项目7.3 一般项目本标准用词说明引用标准名录附：条文说明Contents1GeneralProvisions12 Terms23 B
6、asicRequirements44 Materials74.1 GeneralRequirements74.2 WaterproofingMaterials74.3 AccessorjrMaterials125 Design175.1 GeneralRequirements175.2 DesignRequirements196 Construction226.1 GeneralRequirements226.2 ConstructionPoints236.3 TransportationandStorage267 QualityAcceptance297.1 GeneralRequireme
7、nts297.2 MasterControlItems327.3 GeneralItems34ExplanationofWordinginThisStandard371.istofQuotedStandards38Addition:ExplanationofProvisions411总则.o.为规范透气型防水涂料在建筑外墙防水工程中的应用，做到安全适用、技术先进，保证工程质量，制定本标准。1.0.2本标准适用于河北省新建、扩建和扩建的民用建筑中以砌体、混凝土及钢丝网架（月）复合保温板外墙保温系统作为围护结构的采用透气型防水涂料外墙防水工程的设计、施工及质量验收。1.0.3透气型防水涂料系统的设
8、计、施工和质量验收，除应符合本标准的规定外，尚应符合国家和河北省现行有关标准的规定。2术语2.0.1透气型防水涂料vapourpermeanceforwaterproofingmembrane由粉料、乳液两部分构成，以丙烯酸酯乳液、无机填料和助剂为原料，搅拌均匀，通过刷涂、滚涂、刮涂、喷涂施工成型，经水分挥发和水泥水化反应固化成膜，具有一定压差状态下水蒸气透过性能，又能阻止液态水通过功能的弹性高耐候防水涂料。2.0.2建筑外墙防水waterproofforexteriorwallOfbuilding阻止水渗入建筑外墙、满足墙体使用功能的构造及措施。2.0.3钢丝网架（片）复合板喷涂砂浆外墙保温
9、系统externalwallinsulationsystemofwiregridscompositeboardsprayingmortar由复合保温板外单侧或双侧钢丝网片与内斜插金属腹丝焊接或采用专用连接件连接形成钢丝网架（片）复合保温板，通过金属连接件将钢丝网架（片）复合保温板与现浇混凝土结构层可靠连接，外侧钢丝网喷涂砂浆作为防护层、内侧结构层浇筑混凝土形成保温与主体结构一体的外墙保温系统：或者将钢丝网架（片）复合保温板与钢结构、框架结构主体可靠连接，内、外侧钢丝网喷涂砂浆作为防护层，形成钢丝网架（片）复合保温板外墙保温系统。2.0.4滴水线dripmoulding在突出或凹进外墙面的部位外
10、沿，设置的阻止水由水平方向内延的构造。2.0.5一道防水层anindependentwaterprooflayer具有独立防水功能的构造层。2.0.6附加防水层aditionalwaterprooflayer一定范围内,采用相同或相容的材料对防水层的性能进行加强的措施，又称为附加层。3基本规定3.0.1建筑外墙防水工程应遵循功能保证，设防可靠，防排结合，构造合理，刚柔相济，材料耐久，经济适用，环保节能的原则。3.0.2建筑外墙应具有阻止雨水、雪水和外墙清洗用水等侵入墙体的性能。3.0.3建筑外墙各组成部分的性能应符合下列规定：1应具有物理、化学稳定性。所有组成材料彼此相容并具有防腐性。在可能受
11、到生物侵害时，外墙各组成部分具有防生物侵害性能。2各组成部分的连接应安全、牢固。3适应基层的正常变形，不应产生裂缝或空鼓。4应能长期承受自重而不产生有害的变形。5应能承受室外气候的长期作用而不产生破坏。6应在规定的抗震设防烈度下不发生脱落。3.0.4民用建筑外墙工程防水类别为甲类，工程防水使用环境类别应符合下列规定：1年降水量P大于等于400mm,小于130Omm的为II类。2年降水量P小于400mm的为III类。3.0.5民用建筑外墙工程防水等级应符合下列规定：1一级防水：工程防水使用环境类别为II类的建筑外墙工程。2二级防水：工程防水使用环境类别为III类的建筑外墙工程。3.0.6符合下列
12、情况之一的建筑外墙工程，宜按照一级防水等级设防：150年重现期基本风压不小于OSOkN/n?地区的外墙；2年降水量不小于20Omm且50年重现期基本风压不小于0.40kNm2地区的外墙。3.0.7河北省主要城镇基本风压可按现行国家标准建筑结构荷载规范GB50009采用。年降水量可按表3.0.6采用。表3.0.6河北省主要城镇年平均降水量mm)城市名年降水量石家庄市517.00蔚县407.OO邢台市493.40张家口市403.60怀来县372.30承德市512.00秦皇岛市634.30唐山市610.30乐享609.90保定市512.50沧州市604.90南宫市477.303.0.8建筑外墙的保温
13、、隔热性能除应符合现行国家标准建筑节能与可再生能源利用通用规范GB55015.民用建筑热工设计规范GB50176、河北省地方标准居住建筑节能设计标准5(节能75%)DB13(J)185、公共建筑节能设计标准(节能72%)DB13(J)/T8543外，尚应符合国家和河北省现行相关标准的规定。3.0.9建筑外墙应采取防火构造措施，建筑外墙防火应符合现行国家标准建筑防火通用规范GB55037和建筑设计防火规范GB50016的规定。3.0.10在正确使用和正常维护的条件下，外墙防水工程的设计工作年限不应少于25年。3.0.11外墙防水工程使用的防水材料应满足耐久性要求，耐久性、接缝剥离强度和搭接缝不透
14、水性应符合设计要求和国家现行相关标准的规定。4.1 一般规定4.1.1 建筑外墙防水工程中采用的防水材料的性能应符合本标准和国家现行材料标准的规定。4.1.2 建筑外墙防水工程中使用的防水材料及配套材料应符合工程安全和环境保护的规定。防水涂料有害物质限量应符合本标准和现行行业标准建筑防水涂料中有害物质限量JCl066的规定。4.2 防水材料4.2.1 透气型防水涂料性能指标应符合表4.2.1的规定。表4.2.1透气型防水涂料性能指标序号项目指标试验方法I型II型I燃烧性能BI级GBfT8624-20122耐水性外观(230C14d)不应出现裂纹、分层、起泡和破碎等现象GBfT1733-19933热老化低温柔性-18C,无裂纹GBb18244-20224人工气候加速老化(340nm波长缸瓠灯累计辐射能量25O4OkJ(m2nm)不应出现开裂、分层、起泡、粘结和孔洞等现象GB/T18244-20225干燥时间表干时间(h)4GB16777-2(X)86干燥时间实干时间（h）12GB“16777-20087固体含量（）270GBf23445-20098拉伸强度（无处理
