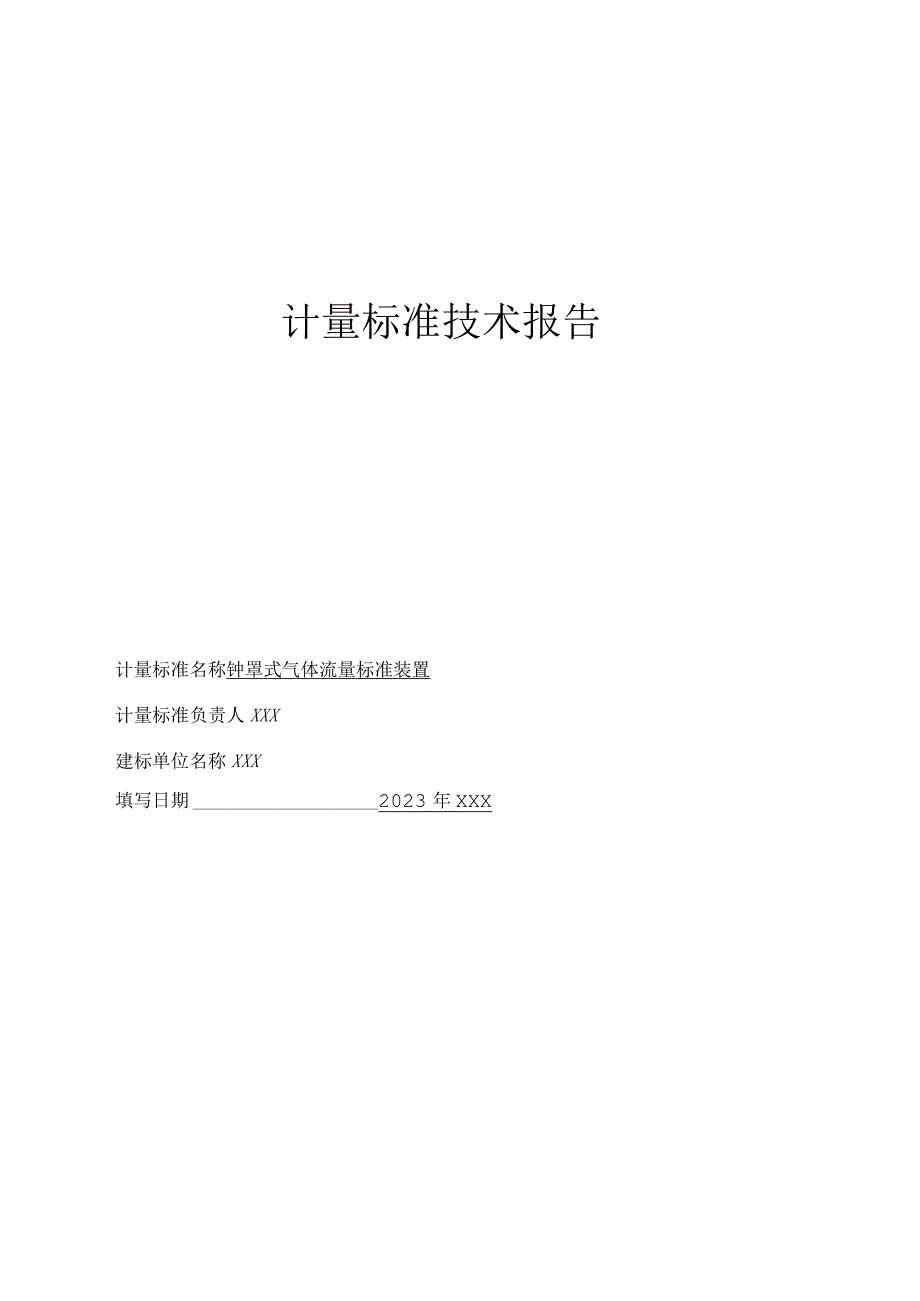

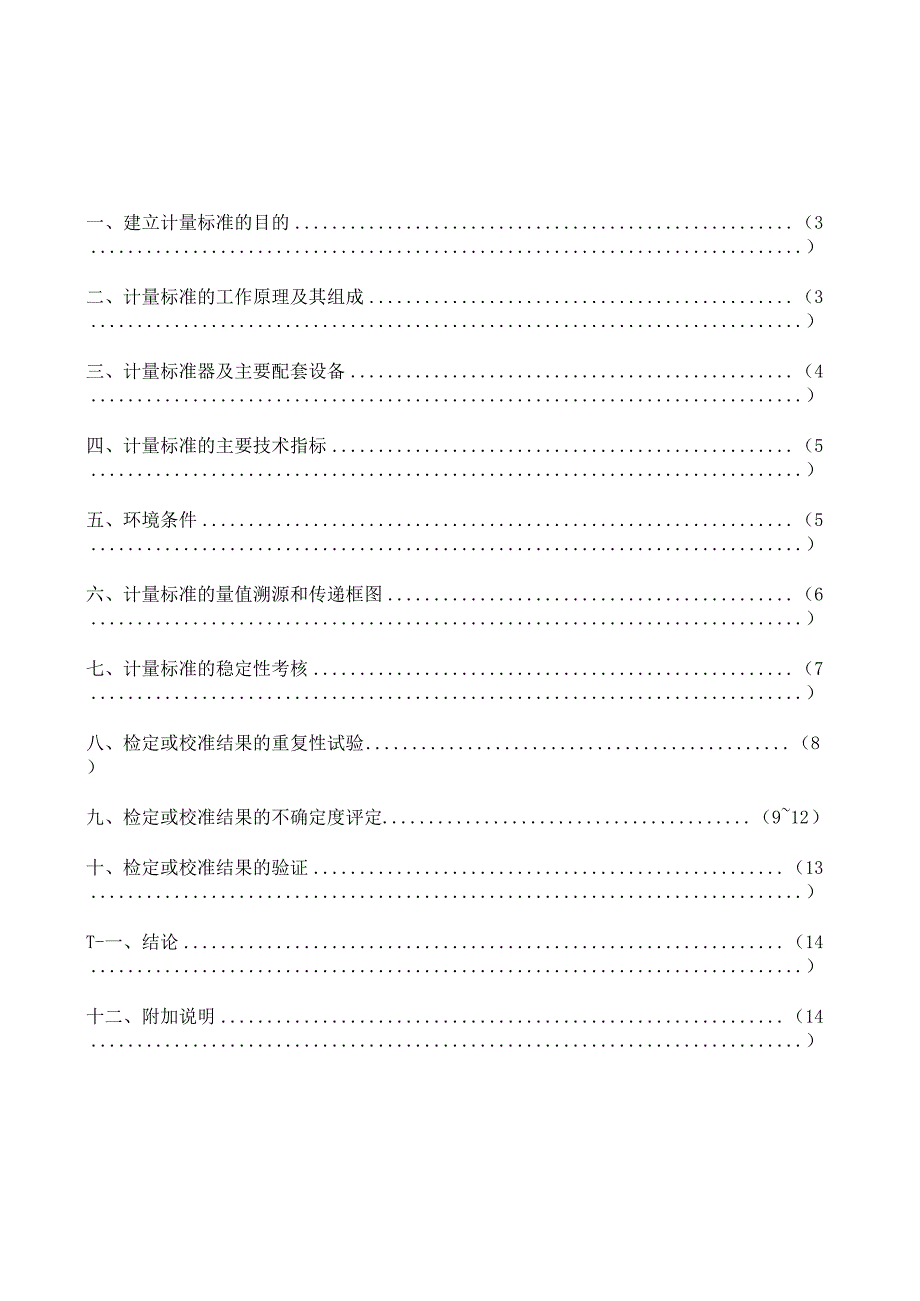

1、计量标准技术报告计量标准名称钟罩式气体流量标准装置计量标准负责人XXX建标单位名称XXX填写日期2023年XXX一、建立计量标准的目的（3）二、计量标准的工作原理及其组成（3）三、计量标准器及主要配套设备（4）四、计量标准的主要技术指标（5）五、环境条件（5）六、计量标准的量值溯源和传递框图（6）七、计量标准的稳定性考核（7）八、检定或校准结果的重复性试验（8）九、检定或校准结果的不确定度评定（912）十、检定或校准结果的验证（13）T-一、结论（14）十二、附加说明（14）一、建立计标准的目的计量标准在计量检定系统中起着传递量值、承上启下的作用，建立钟罩式气体流量装置标准就是将钟罩装置的单位

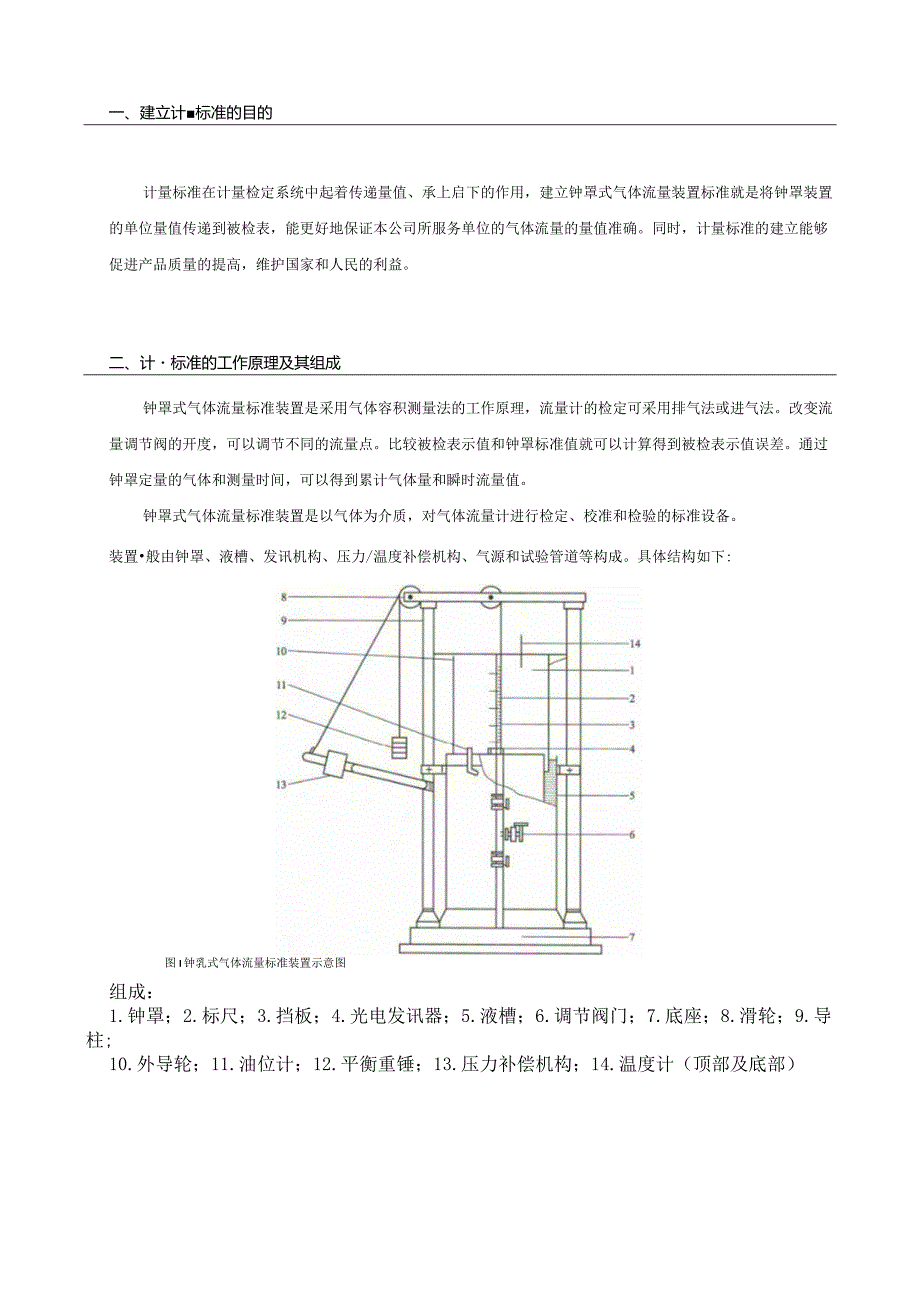

2、量值传递到被检表，能更好地保证本公司所服务单位的气体流量的量值准确。同时，计量标准的建立能够促进产品质量的提高，维护国家和人民的利益。二、计标准的工作原理及其组成钟罩式气体流量标准装置是采用气体容积测量法的工作原理，流量计的检定可采用排气法或进气法。改变流量调节阀的开度，可以调节不同的流量点。比较被检表示值和钟罩标准值就可以计算得到被检表示值误差。通过钟罩定量的气体和测量时间，可以得到累计气体量和瞬时流量值。钟罩式气体流量标准装置是以气体为介质，对气体流量计进行检定、校准和检验的标准设备。装置般由钟罩、液槽、发讯机构、压力/温度补偿机构、气源和试验管道等构成。具体结构如下:图I钟乳式气体流量标
3、准装置示意图组成：1.钟罩；2.标尺；3.挡板；4.光电发讯器；5.液槽；6.调节阀门；7.底座；8.滑轮；9.导柱;10.外导轮；11.油位计；12.平衡重锤；13.压力补偿机构；14.温度计（顶部及底部）三、计标准器及主要配套设备计T.标准器名称型号测量范围不确定度或准确度等级或最大允许误差制造厂及出厂编号检定周期或复校间隔检定或校准机构钟罩式气体流量标准装置UQ-20(0.01-20)L0.2级钟罩式气体流量标准装置LJQ-200(0.01-200)L0.2级i-:要配套设备绝压变送器(0600)kPa0.1级差压变送器(04)kPa0.1级差压变送器(04)kPa0.1级温度变送器(0
4、50)(/=0.06(0.020mA),k=2温度变送器(0-50)(/=0.06(0.020mA),k=2温度变送器(050)(7=0.06(0.020mA),k=2温度变送器(050)U=O.06(0.020mA),k=2温度变送器(050)(7=0.06(0.020mA),k=2电子秒表(I(M74O)S时间间隔：t=0.01s,k=2机械式温湿度计(4080)%RH(1030)C湿度：U=3%RH,k=2温度：(=C,k=2空盒气压表(800-1060)hPaU=LOhPa,k=2四、计量标准的主要技术指标钟罩式气体流量标准装置1、钟罩标准容积：（0.01200）L2、准确度等级：0.
5、2级五、环境条件序号项目要求实际情况结论1温度(5-35)(5-35)符合要求2湿度(45-75)%RH(45-75)%RH符合要求3大气压力(86-106)kPa(86-106)kPa符合要求4六、计量标准的量值溯源和传递框图上级计量标准本级计量标准计量基（标准）名称：1、金属量器标准装置，等级：2、外径钢冗尺：直径D允差：二等0.05mm；0.06mm300mmD450mm:450mmD600mm:保存机构：XXX比较法/间接法计量标准名称：钟罩式气体流量标准装置测量范围：（0.0112）m3h准确度等级：0.2级比较法下级计量器具浮子流量计（0.0112）m3h2.5级及以下七、计标准的
6、稳定性考核依据稳定性考核要求，选取量值稳定、复现性好的腰轮流量计作为核查标准。测量结果如下:钟罩式气体流量标准装置的稳定性考核记录考核时间2023xxx2023xxx2023xxx2023xxx核查标准名称：腰轮流量计型号：LJQ-25（量程0.0316）113h编号：xxxx测量条件室温：20.8C湿度：62%RH核查点：4m3h室温：20.6C湿度：64%RH核查点：4m3h室温：20.4C湿度：61%RH核查点：4m3h室温：20.6C湿度：63%RH核查点：4m3h测量次数误差/%误差/%误差/%误差/%12345678910平均值亍ymax)min允许变化量结论符合要求实验人员稳定性
7、考核合格。注：应当提供计量标准的稳定性考核记录。八、检定或校准结果的重复性试验分别对20L、200L钟罩，选取量程合适的被检浮子流量计对钟罩对应流量点进行重复性试验,每组测10次，记录被检表与标准器示值检的相对误差。测量结果如下：试验时间2023xxx2023xxx被测对象20L钟罩200L钟罩测量条件室温：22,湿度：66%RH室温：22,湿度：66%RH流量点名称：浮子流量计型号：1.ZB-6编号：XXX名称：浮子流量计型号：1.ZB-IO编号：XXX5LZmin30Lmin测量次数误差/%测得值/%12345678910?-R2试验人员备注/注：应当提供检定或校准结果的重复性试验记录。1
8、0九、检定或校准结果的不确定度评定根据JJG257-2007浮子流量计检定规程，对于浮子流量计，流体自下而上流经锥形管时，被浮子节流，在浮子的上、下游之间产生差压，浮子在此差压作用下上升。当浮子所受的差压力、重力、浮子及粘性力的合力为零时，浮子处于平衡位置。因此，流体流量与浮子的上升高度，即与流量计的流通面积之间存在着一定的比例关系。1 .概述1. 1适用范围本方法适用于检定校准浮子流量计示值误差的测量结果的不确定度评定。1.2 测量依据依据检定规程JJG257-2007浮子流量计检定装置。1.3 采用方法按检定规程规定检定转子流量计示值误差时采用容积法。检定时，将标准装置与被检流量计连接起来
9、，通入稳定的气流；读取流量计刻度示值、标准装置排出的气体体积值、气体排出的时间并测出标准装置内和流量计前的气体压力和温度，计算出被检流量计刻度状态下的实际流量qV(Lmin)。1.4 环境条件温度15C30C;相对湿度：45%RH75%RH,大气压力：(86106)kPa。2主要仪器设备钟罩式气体流量标准装置，准确度：0.2%；计时最小分度值0.0IS温度变送器050,0.2级；压力计0Pa2000Pa,0.1级；空盒气压表，t=0.7hPa,k=2o3测量的数学模型式中：V排出装置的气体体积，L；，一排出时间，s；Pn、巴、匕一分别为刻度状态下，装置内和流量计前的气体绝对压力;Tn.T,、7
10、；分别为刻度状态下，装置内和流量计前的气体热力学温度。由于标准装置与流量计处于相同的恒温实验室环境条件下，有TN=TS=Tm，P,=Pg因此P,、(V的不确定度可忽略不计，Pv=101325Pa,v=293.15K,公式可简化为：_VRQn=X/3.1 测量不确定度构成要素3.1.1 被检流量计重更性引入的不确定度(三)3.1.2 流量标准器引入的不确定度(V)3.1.3 时间测量引入的不确定度)3.1.4 标准装置内绝对压力的不确定度（八）；3.1.5 被检流量计绝对压力的不确定度(匕)；3.1.6 绝对温度测量的不确定度”(7)。3.2 不确定度分量评定3.2.1 被检流量计重复性引入的不
11、确定度由上面的检定或者校准结果的重复性试验结果可得：20L钟罩的测量重复性引入的不确定度为：l(i-)2S=0.11%n-20OL钟罩的测量重复性引入的不确定度为：lU-)2ST上j=0.10%3.2.2 标准装置测量准确度引入的不确定度(V)由于使用的钟罩式气体流量标准装置的上级检定证书给出的相对扩展不确定度为U=012%,上2,则标准装置体积引入的不确定度为M(V)=0.06%3.2.3 检测时间引入的不确定度(Z)检测时间使用的电子秒表的最大允许误差为0.07s,按矩形分布考虑，其不确定度为:0.07F=0.040s=0.00067min检测时间引入的相对不确定度为:V P u(t)=u
