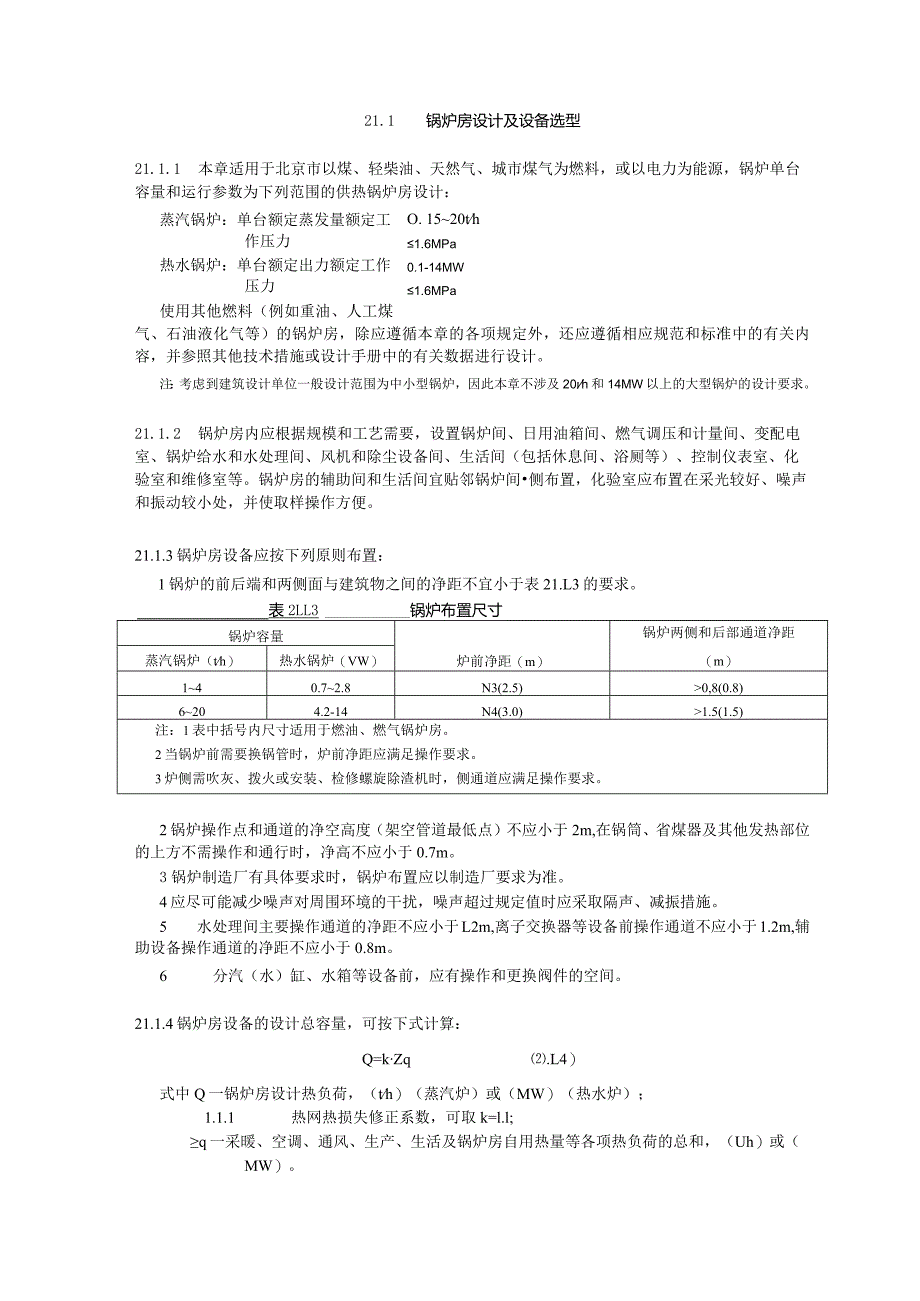

1、21锅炉房21.1 锅炉房设计及设备选型21.1.1 本章适用于北京市以煤、轻柴油、天然气、城市煤气为燃料，或以电力为能源，锅炉单台容量和运行参数为下列范围的供热锅炉房设计：O. 1520th1.6MPa0.1-14MW1.6MPa蒸汽锅炉：单台额定蒸发量额定工作压力热水锅炉：单台额定出力额定工作压力使用其他燃料（例如重油、人工煤气、石油液化气等）的锅炉房，除应遵循本章的各项规定外，还应遵循相应规范和标准中的有关内容，并参照其他技术措施或设计手册中的有关数据进行设计。注：考虑到建筑设计单位一般设计范围为中小型锅炉，因此本章不涉及20h和14MW以上的大型锅炉的设计要求。21.1.2 锅炉房内应
2、根据规模和工艺需要，设置锅炉间、日用油箱间、燃气调压和计量间、变配电室、锅炉给水和水处理间、风机和除尘设备间、生活间（包括休息间、浴厕等）、控制仪表室、化验室和维修室等。锅炉房的辅助间和生活间宜贴邻锅炉间侧布置，化验室应布置在采光较好、噪声和振动较小处，并使取样操作方便。21.1.3锅炉房设备应按下列原则布置：1锅炉的前后端和两侧面与建筑物之间的净距不宜小于表21.L3的要求。表2LL3锅炉布置尺寸锅炉容量炉前净距（m）锅炉两侧和后部通道净距（m）蒸汽锅炉（th）热水锅炉（VW）140.72.8N3(2.5)0,8(0.8)6204.2-14N4(3.0)1.5(1.5)注：1表中括号内尺寸适
3、用于燃油、燃气锅炉房。2当锅炉前需要换锅管时，炉前净距应满足操作要求。3炉侧需吹灰、拨火或安装、检修螺旋除渣机时，侧通道应满足操作要求。2锅炉操作点和通道的净空高度（架空管道最低点）不应小于2m,在锅筒、省煤器及其他发热部位的上方不需操作和通行时，净高不应小于0.7m。3锅炉制造厂有具体要求时，锅炉布置应以制造厂要求为准。4应尽可能减少噪声对周围环境的干扰，噪声超过规定值时应采取隔声、减振措施。5 水处理间主要操作通道的净距不应小于L2m,离子交换器等设备前操作通道不应小于1.2m,辅助设备操作通道的净距不应小于0.8m。6 分汽（水）缸、水箱等设备前，应有操作和更换阀件的空间。21.1.4锅

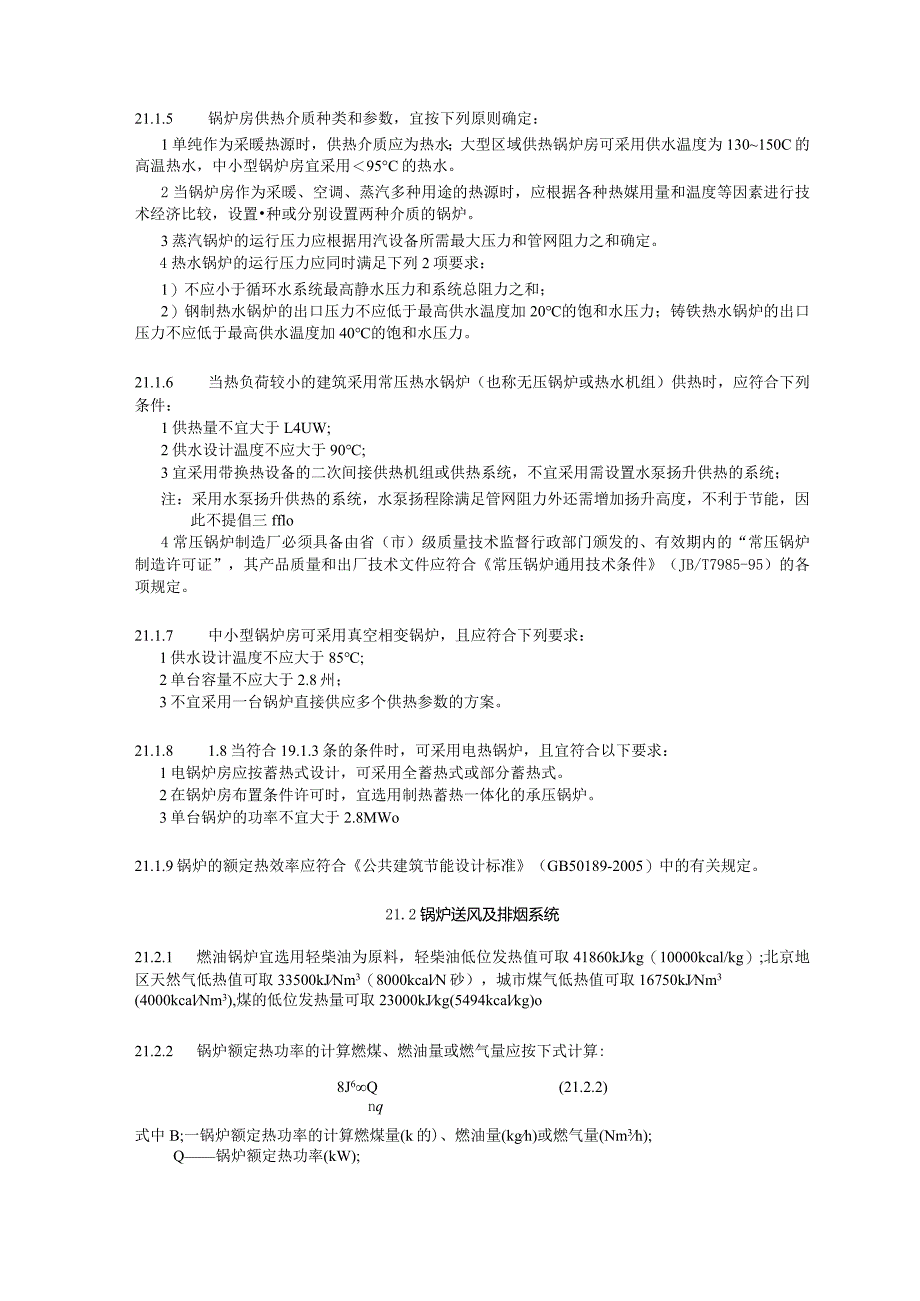

4、炉房设备的设计总容量，可按下式计算：Q=kZq.L4）式中Q一锅炉房设计热负荷，（th）（蒸汽炉）或（MW）（热水炉）；1.1.1 热网热损失修正系数，可取k=l.l;q一采暖、空调、通风、生产、生活及锅炉房自用热量等各项热负荷的总和，（Uh）或（MW）。21.1.5 锅炉房供热介质种类和参数，宜按下列原则确定：1单纯作为采暖热源时，供热介质应为热水；大型区域供热锅炉房可采用供水温度为130150C的高温热水，中小型锅炉房宜采用95C的热水。2当锅炉房作为采暖、空调、蒸汽多种用途的热源时，应根据各种热媒用量和温度等因素进行技术经济比较，设置种或分别设置两种介质的锅炉。3蒸汽锅炉的运行压力应根据
5、用汽设备所需最大压力和管网阻力之和确定。4热水锅炉的运行压力应同时满足下列2项要求：1）不应小于循环水系统最高静水压力和系统总阻力之和；2）钢制热水锅炉的出口压力不应低于最高供水温度加20的饱和水压力；铸铁热水锅炉的出口压力不应低于最高供水温度加40的饱和水压力。21.1.6 当热负荷较小的建筑采用常压热水锅炉（也称无压锅炉或热水机组）供热时，应符合下列条件：1供热量不宜大于L4UW;2供水设计温度不应大于90;3宜采用带换热设备的二次间接供热机组或供热系统，不宜采用需设置水泵扬升供热的系统；注：采用水泵扬升供热的系统，水泵扬程除满足管网阻力外还需增加扬升高度，不利于节能，因此不提倡三fflo
6、4常压锅炉制造厂必须具备由省（市）级质量技术监督行政部门颁发的、有效期内的“常压锅炉制造许可证”，其产品质量和出厂技术文件应符合常压锅炉通用技术条件（JB/T7985-95）的各项规定。21.1.7 中小型锅炉房可采用真空相变锅炉，且应符合下列要求：1供水设计温度不应大于85;2单台容量不应大于2.8州；3不宜采用一台锅炉直接供应多个供热参数的方案。21.1.8 1.8当符合19.1.3条的条件时，可采用电热锅炉，且宜符合以下要求：1电锅炉房应按蓄热式设计，可采用全蓄热式或部分蓄热式。2在锅炉房布置条件许可时，宜选用制热蓄热一体化的承压锅炉。3单台锅炉的功率不宜大于2.8MWo21.1.9锅炉
7、的额定热效率应符合公共建筑节能设计标准（GB50189-2005）中的有关规定。21.2锅炉送风及排烟系统21.2.1 燃油锅炉宜选用轻柴油为原料，轻柴油低位发热值可取41860kJkg（10000kcal/kg）;北京地区天然气低热值可取33500kJNm3（8000kcalN砂），城市煤气低热值可取16750kJNm3(4000kcalNm3),煤的低位发热量可取23000kJkg(5494kcalkg)o21.2.2 锅炉额定热功率的计算燃煤、燃油量或燃气量应按下式计算:8J6Q(21.2.2)nq式中B;一锅炉额定热功率的计算燃煤量(k的)、燃油量(kgh)或燃气量(Nm3h);Q锅炉
8、额定热功率(kW);qe燃料的低位发热量，燃煤、燃油(kJkg),燃气(kJ/NiN),北京地区可按21.2.1条取值；n锅炉热效率(%),应按锅炉制造厂提供数据确定，估算时可参考表21.2.2。表21-2.2锅炉最低效率锅炉类型燃煤锅炉燃油燃气锅炉燃煤锅炉蒸发量(th)1246.510锅炉最低效率n(%)647274788592注：小型燃油燃气锅炉取小值21.2.3应根据锅炉容量和类型，以及制造厂的要求，配置鼓风机和引风机：1烟风阻力不大，无尾部受热面的小型锅炉(如lth以下的立式水火管锅炉)可采用自然通风方式。2一般燃煤锅炉应设置鼓风机，且宜设置引风机。3燃油燃气锅炉可只设置鼓风机，维持炉
9、膛微正压。4每台锅炉鼓风机和引风机宜单独配置，且应选用高效节能和低噪声风机。21.2.4鼓风机的风量应按下式计算：V8=l.lVoB(21.2.4)式中V0鼓风机的风量(m3h);V8燃烧所需理论空气量(NmVkg)或(Nm3Nm3),北京地区燃煤可取V8=5.5Nm2kg,轻柴油可取V=10.5Nm2kg,天然气可取Vo=9.4NmNm2;B1锅炉额定热功率的计算燃煤量(kg/h)、燃油量(kgh)或燃气量(m2h),见式(21.2.2);a炉膛过剩空气系数，机械燃煤炉可取a=1.3,燃煤手烧炉可取a=1.4,燃油燃气炉可取a=1.05l.1。21.2.5鼓风机的风压应按下式确定：H8=1,
10、2(h4p+h+h+h)(21.2.5-1)式中H9鼓风机的风压(Pa);hu燃煤炉炉排下空气压力(Pa),层燃炉可取h=700Pa;hy空气预热器阻力(Pa),由制造厂提供；h风道沿程阻力，当风道不长时沿程阻力可忽略不计；h3风道局部阻力(Pa),应按下式计算：(21.2.5-2)式中一一风道局部阻力系数；PX空气密度(kgm3),按20计算px=l.2kgm3;V空气流速(ms),宜按表21212确定。注：燃油燃气锅炉采用微正压燃烧时，鼓风机风压应为21.25繇21.2.7条的阻力之和。21.2.6引风机的风量应按下式计算：V=IHv(,-bV.(21.2,6)式中V;烟气量(m3h);B
11、;锅炉额定热功率的计算燃煤量(kgh)、燃油量(kgh)或燃气量(m3h),见式(21.2.2);aw排烟过剩空气系数，机械燃煤炉取ay=1.55,手烧燃煤炉取ay=1.65,燃油燃气炉取ay=L2;V;9标准状态下理论烟气量(Nm3Zkg)或(Nm3/Nm3),北京地区燃煤可取V0=6Nm3kg,轻柴油取V,=12Nm3kg,天然气取V9=10.4Nm3Nm3;V6标准状态下燃烧理论空气量，见式(21.2.4);t,锅炉排烟温度(),由制造厂提供或参考以下数据：有省煤器的链条炉ty=210C无省煤器的链条炉ty=280C往复炉排锅炉t,=280C燃油燃气锅炉t,=180250C。21.2.7
12、 引风机风压应按下式计算:L2(J+Pr+r-Sj273r)273+200(21.2. 7)式中H,引风机风压(Pa);Py烟道阻力(Pa),见21.2.8条； P锅炉机组(包括省煤器、空气预热器)阻力(Pa),由制造厂提供; P除尘器阻力(Pa),由制造厂提供；P,平衡式通风炉膛出口处负压(Pa),宜取AB=2040Pa; P烟囱阻力(Pa),见21.2.9条；S,烟囱抽力(Pa),见21.2.10条；t,排烟温度(),见式(21.2.6);200引风机铭牌给出的气体温度(C)。21.2.8 烟道阻力口应为沿程摩擦阻力和局部阻力之和，应按下列公式计算:1烟道沿程阻力：V2oA巴=丫L(21.
13、2.8-1)式中p。一烟道沿程摩擦阻力(Pa);烟道摩擦阻力系数，无衬金属烟道人=0.02,土建烟道的当量直径da20.9m时，=0.03,d20.9m时，入=0.04;V烟气速度(ms),宜按表21.2.12确定；。,一烟储度(hgi)P=,3427V.，式中t，为排烟温度()，见式(21.2.6);da烟道当量直径(m),非圆形烟道4:竺式中F为烟道截面积(m2),u为烟道周边长(m);1.一烟道长度(m)o2烟道局部阻力：(21. 2. 8-2)V*pl式中zp烟道局部阻力(Pa);烟道局部阻力系数。21.2.9 烟囱阻力应为沿程摩擦阻力和出口阻力之和，应按下列公式计算：1烟囱沿程摩擦阻
